НИЗЬКОВОЛЬТНЕ ОБЛАДНАННЯ МОДУЛЬНІ АВТОМАТИЧНІ ВИМИКАЧІ
Призначення модульних автоматичних вимикачів
Використовуються для нечастих оперативних комутацій електричних мереж змінного 230/400 В 50 Гц та постійного струму напругою 250/500В, а також мають функції:
1. Захист електричних мереж від струмів
перевантаження.
2. Захист електричних мереж струмів короткого
замикання.

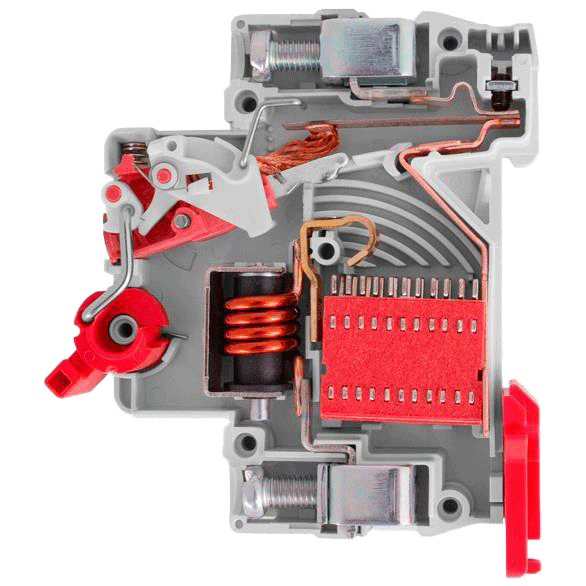

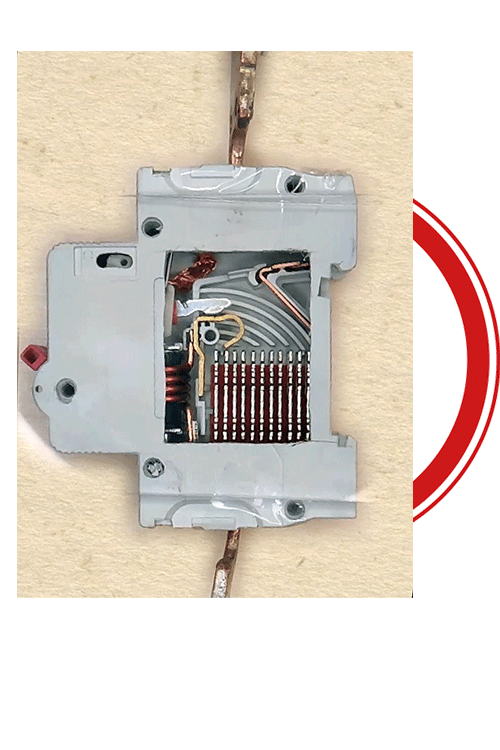

Конструкція автоматичного вимикача e.next
1. Рукоятка керування
2. Індикатор стану силових контактів
3. Механізм вільного розчеплення
4. Рухомий контакт
5. Нерухомий контакт
6. Тепловий розчіплювач
7. Електромагнітний розчіплювач
8. Підсилювач електромагнітного поля
9. Дугогасильна камера
10.Контактні затискачі
11. Юстувальний ґвинт
12. Защіпка на DIN-рейку
МАРКУВАННЯ І ПОЗНАЧЕННЯ

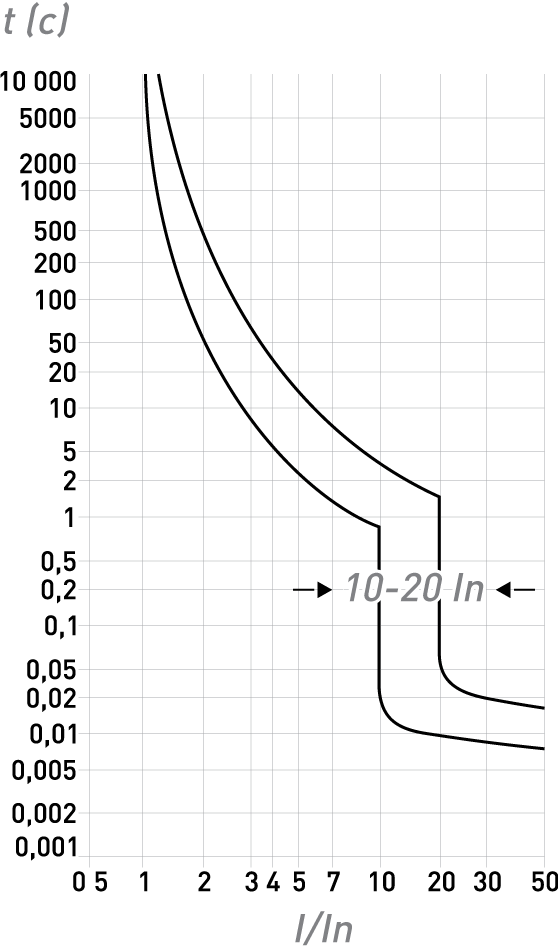

Часо-струмова характеристика

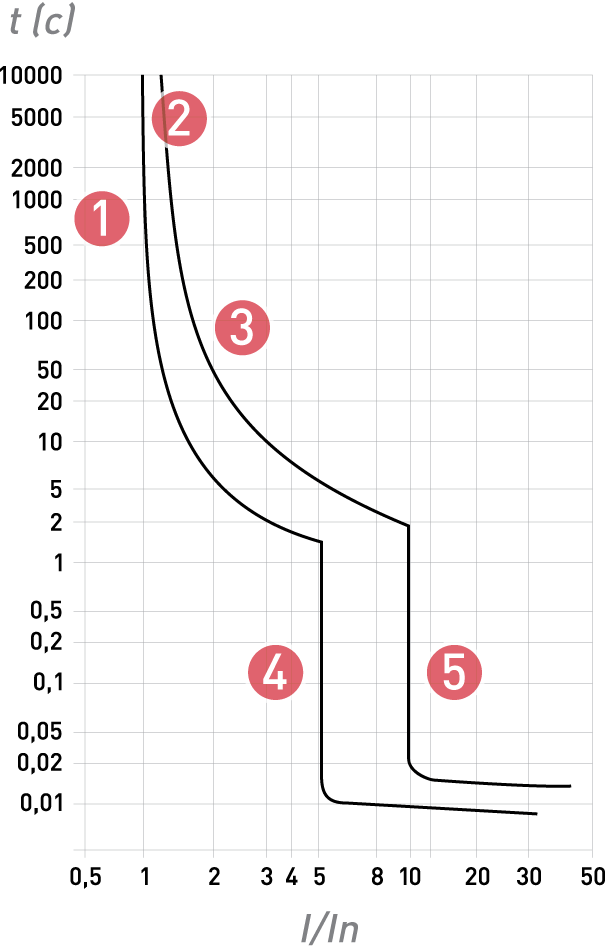

Часо-струмова характеристика – залежність часу спрацьовування автоматичного вимикача від надструму. 1. Умовний струм невимикання Int = 1.13 In: t>1 г для In<63 А 2. Умовний струм вимкнення It= 1,45 In: t<1г для In<63 А 3. 2,55 In: t=1-60 c (In>32 A). 4. Тип С: 5 In: t>0,1 с 5. 10 In: t<0,1 с

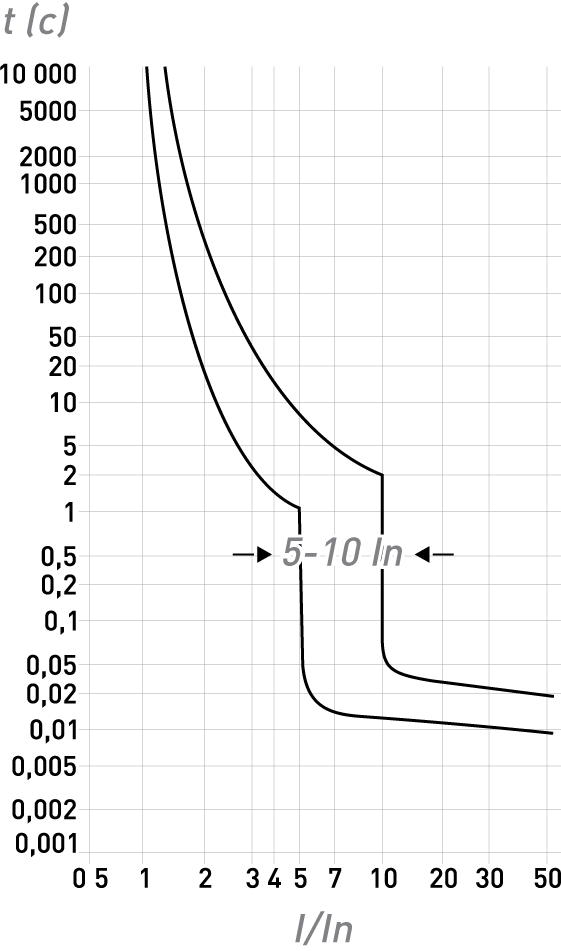

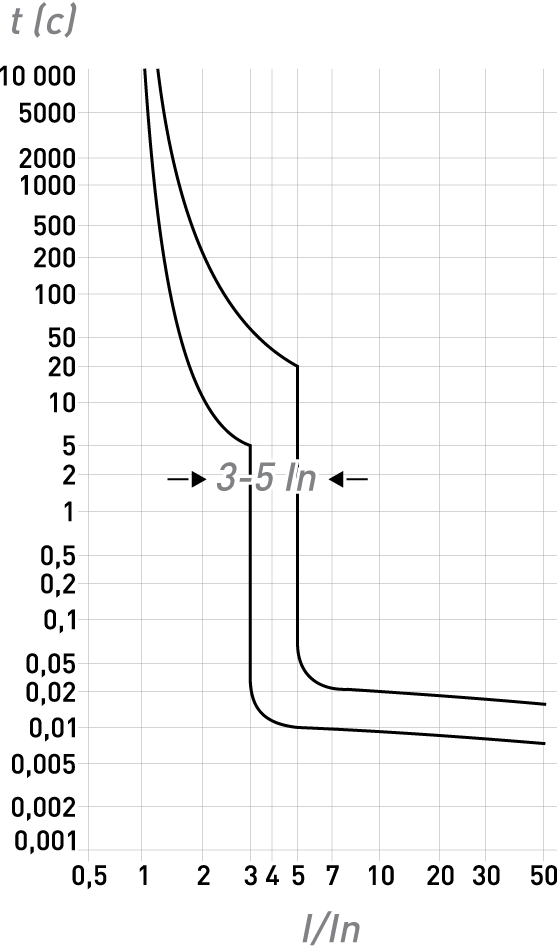

Часо-струмова характеристика В
Вимикачі з характеристикою «В» застосовуються в
ланцюгах з невеликими розрахунковими струмами
короткого замикання або мережах зі слабоіндуктівним
активним навантаженням.
Часо-струмова характеристика С
Вимикачі з характеристикою «С» застосовуються для
захисту мереж з навантаженням, що мають невеликі
пускові струми. Є найпоширенішою характеристикою і
застосовується в житлових і адміністративних будівлях.

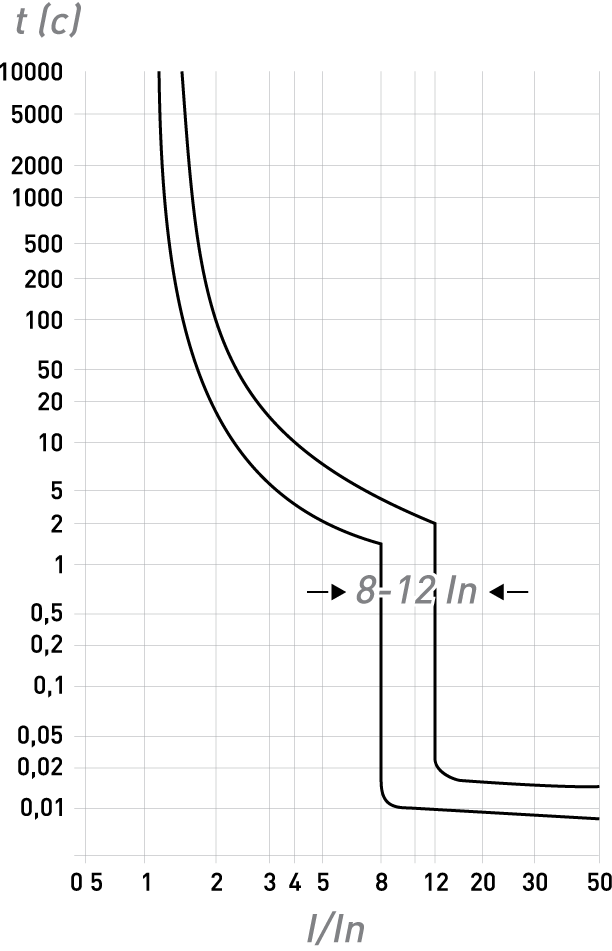

Часо-струмова характеристика K
Вимикачі з характеристикою «К» застосовуються для
захисту мереж з навантаженням, що має відносно
великі пускові струми.
Часо-струмова характеристика D
Вимикачі з характеристикою «D» застосовуються для
захисту мереж, у яких навантаження має великі пускові
струми.
Електрична дуга

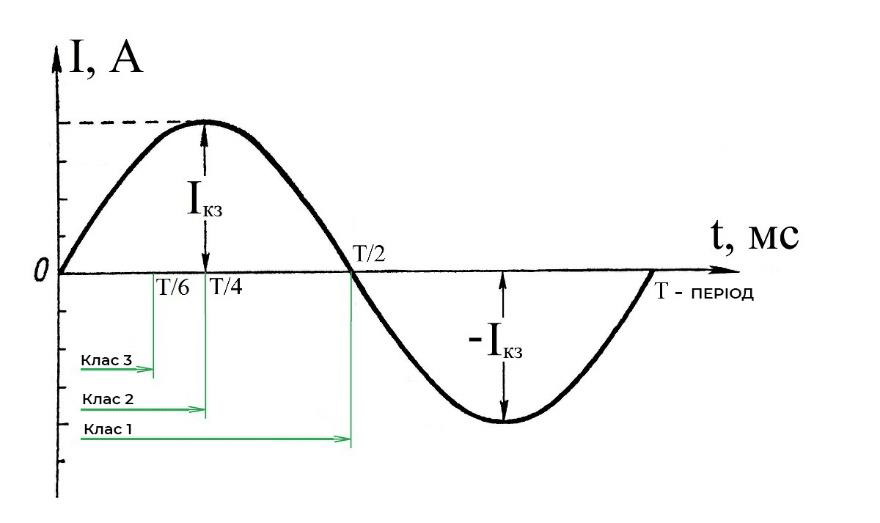

Клас струмообмеження
Поправковий коефіцієнт
Залежність номінального струму автоматичного

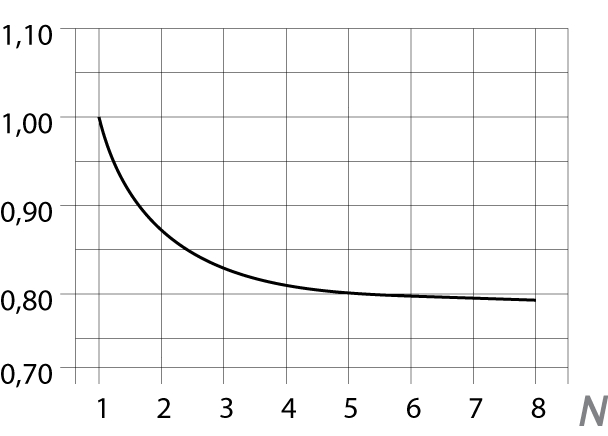

вимикача від кількості встановлених поряд вимикачів
Залежність номінального струму автоматичного

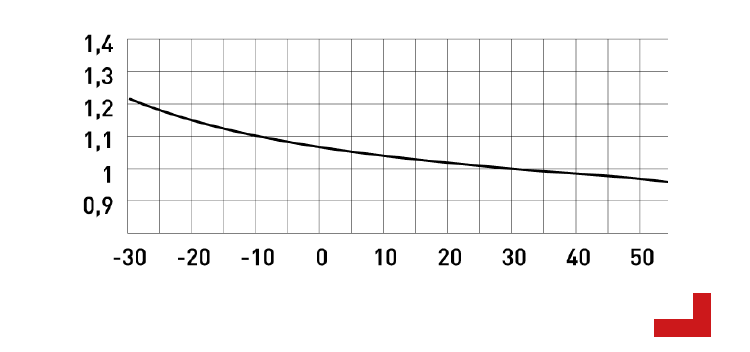

вимикача від температури навколишнього середовища
ТЕХНІЧНІ ОСОБЛИВОСТІ ТА ПЕРЕВАГИ АВТОМАТИЧНИХ ВИМИКАЧІВ ТМ E.NEXT

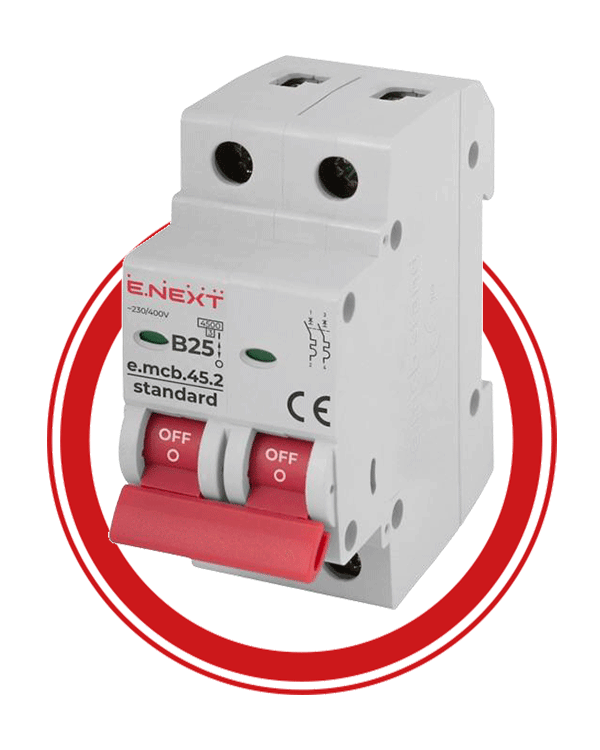

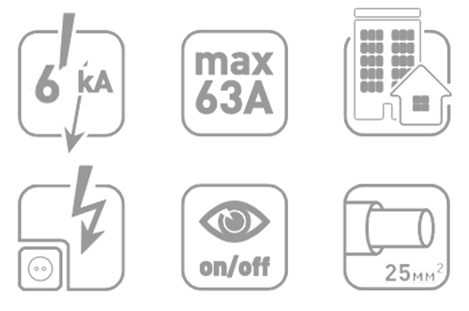

Серія e.mcb.stand.45
Часо-струмові характеристики «В», «С»
КОНСТРУКТИВНІ ОСОБЛИВОСТІ e.mcb.stand.45

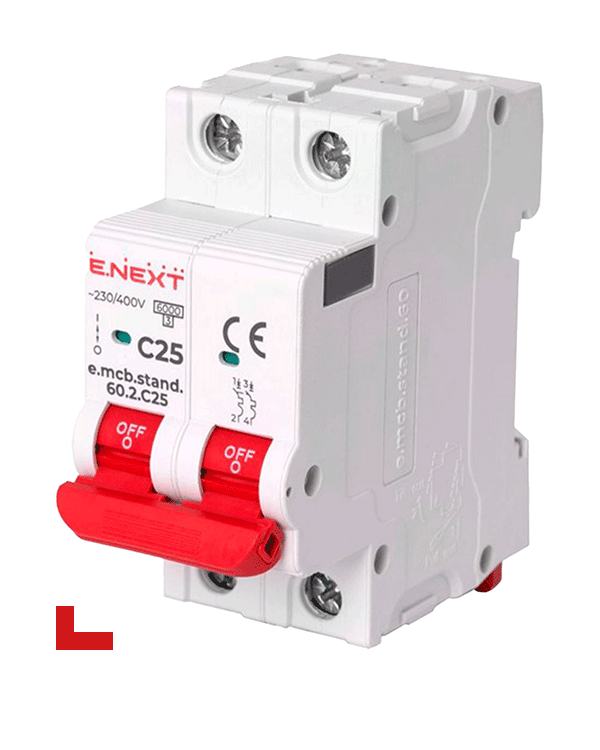

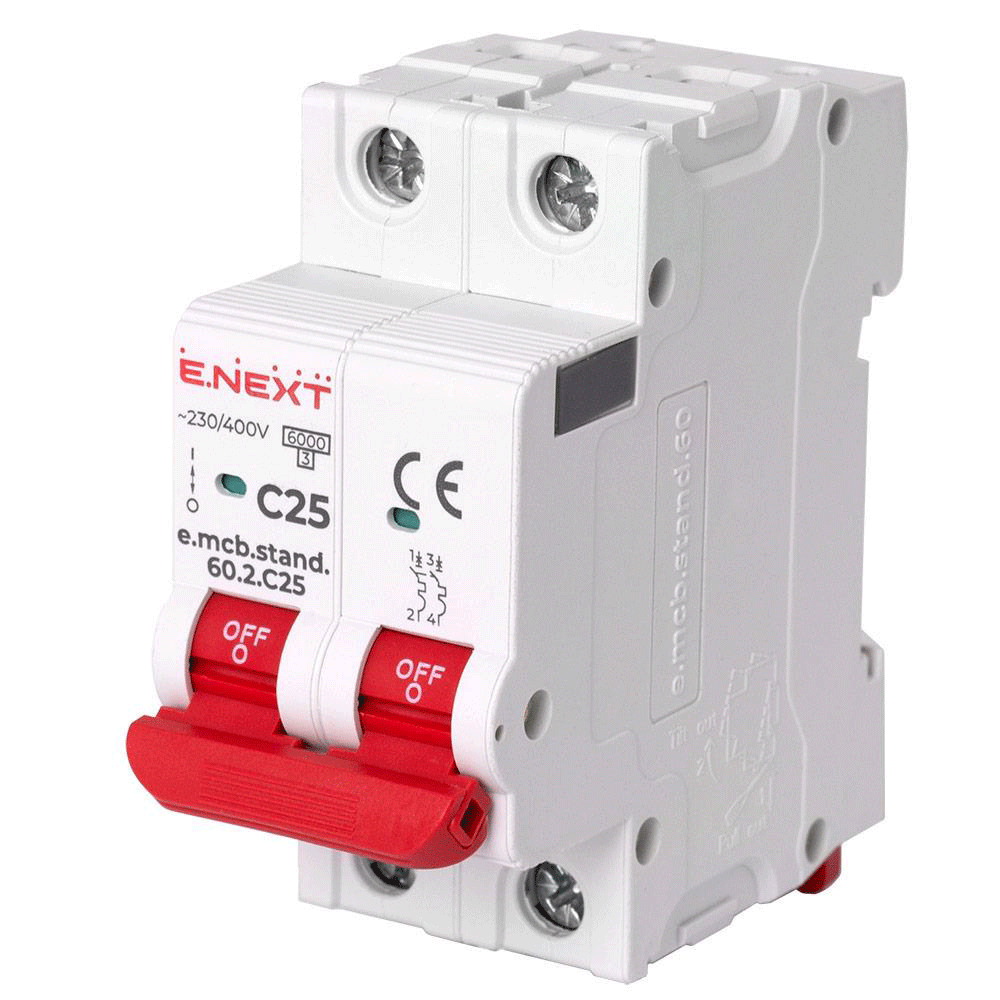

Серія e.mcb.stand.60
Часо-струмові характеристики «В», «С», «D»
КОНСТРУКТИВНІ ОСОБЛИВОСТІ e.mcb.stand.60
КОНСТРУКТИВНІ ОСОБЛИВОСТІ e.mcb.stand.60

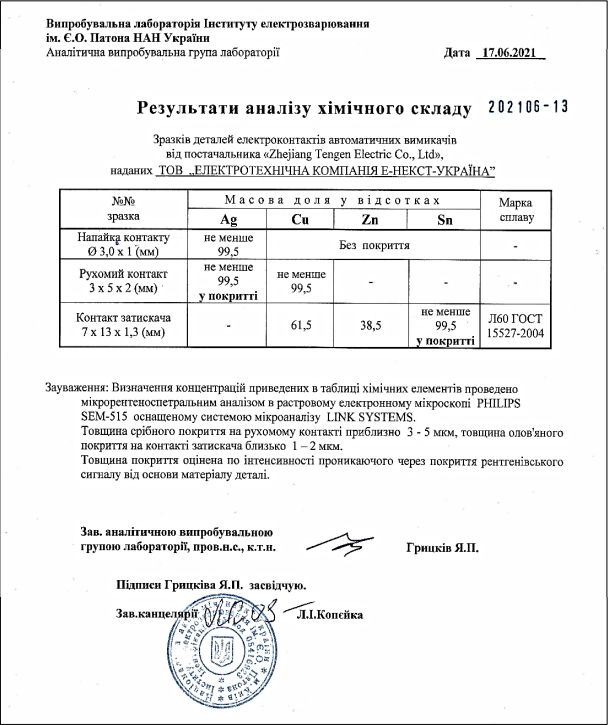

e.mcb.stand.60 – ЯКІСТЬ, ПІДТВЕРДЖЕНА ІНСТИТУТОМ ЕЛЕКТРОЗВАРЮВАННЯ ІМ. Є.О. ПАТОНА, НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ
Напайка контакту –
не менше 99,5 % срібла
Покриття рухомого
контакту –
не менше 99,5 % срібла

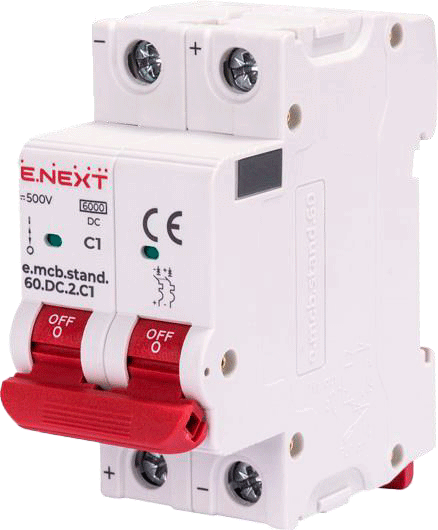

Серія e.mcb.stand.60.DC
Часо-струмова характеристика «С»

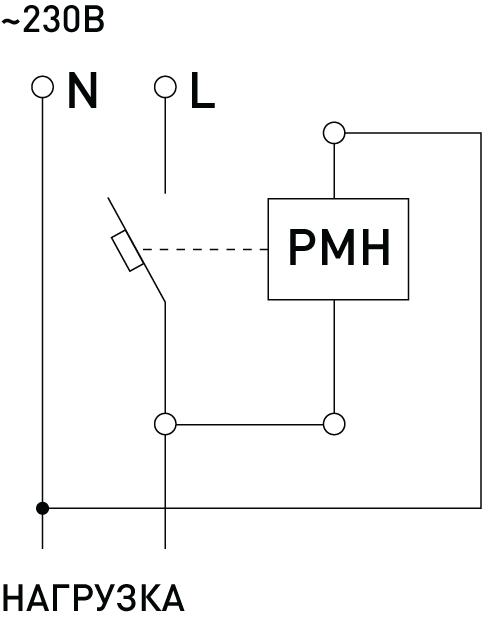

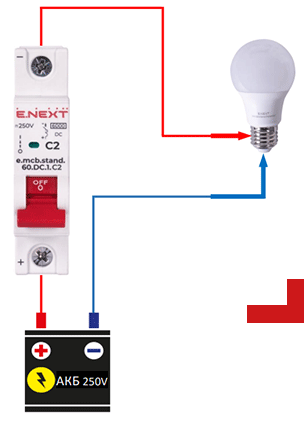

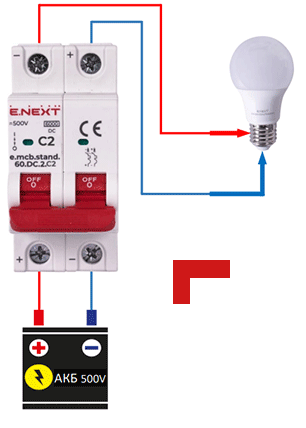

ОСОБЛИВОСТІ ПІДКЛЮЧЕННЯ

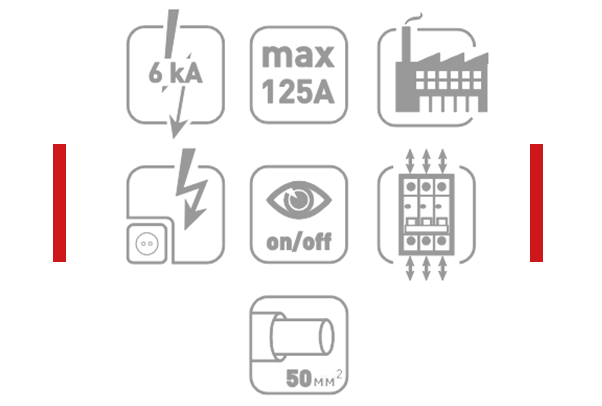

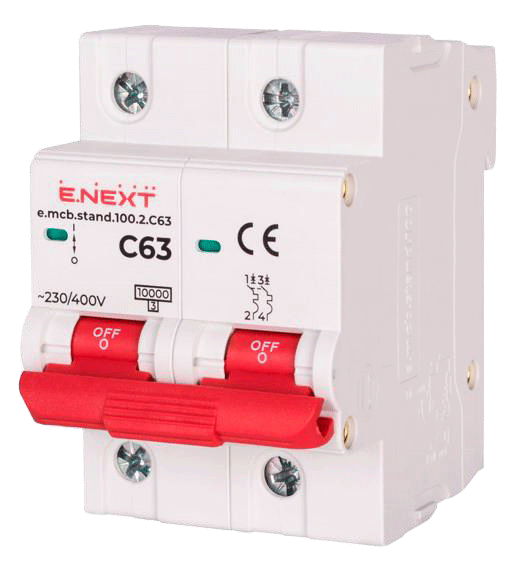

Серія e.mcb.stand.100
Часо-струмова характеристики «С», «D»
КОНСТРУКТИВНІ ОСОБЛИВОСТІ e.mcb.stand.100

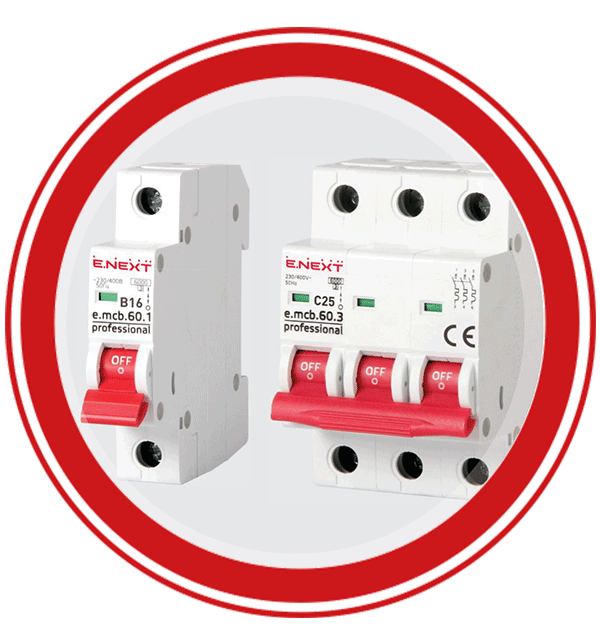

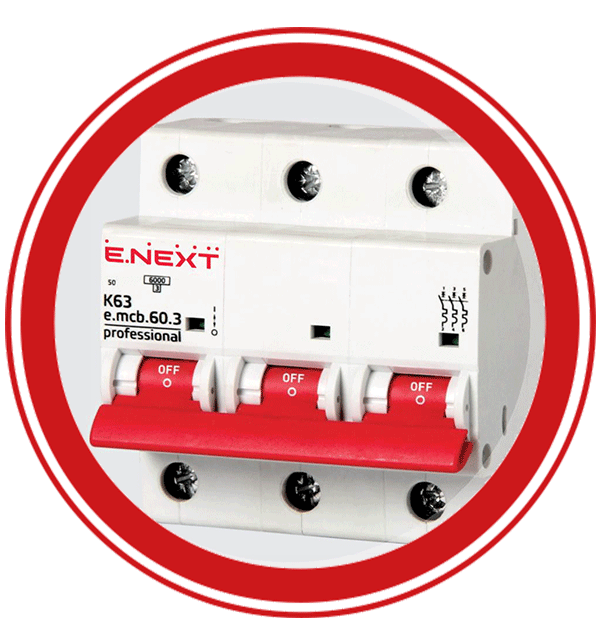

Серія e.mcb.pro.60.K
Часо-струмові характеристики «В», «С», «D»
Конструктивні особливості e.mcb.pro
Серія e.mcb.pro.60
Часо-струмові характеристики «K»
Конструктивні особливості e.mcb.pro
Конструктивні особливості e.mcb.pro.60.k

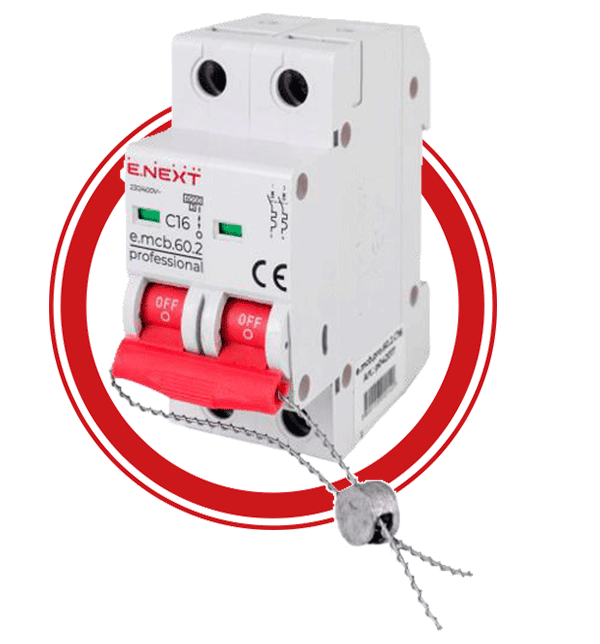

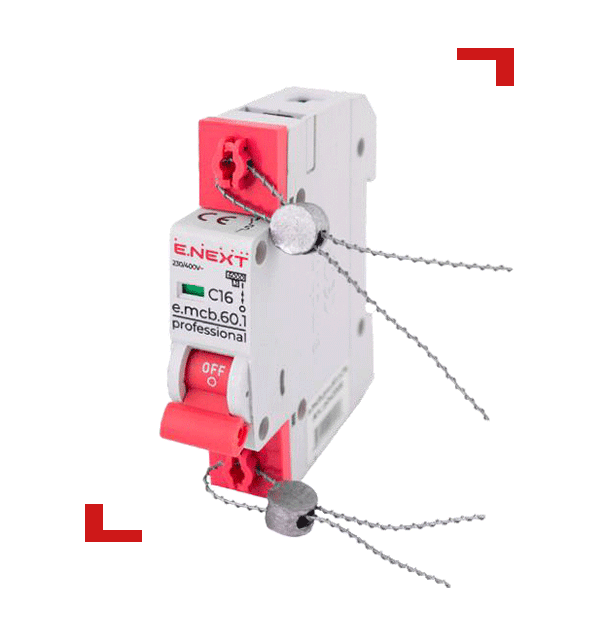

Є можливість пломбування рукоятки
автоматичного вимикача з метою захисту
від несанкціонованого споживання
електроенергії шляхом облаштування
стороннього робочого нульового
провідника.

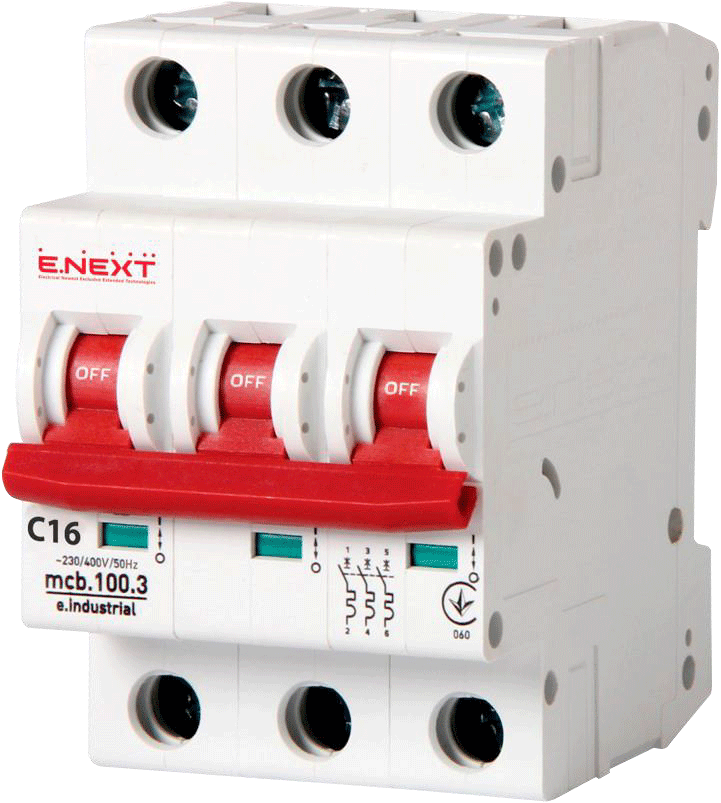

Серія e.industrial.mcb.100
Часо-струмові характеристики «С», «D»
Конструктивні особливості e.mcb.pro

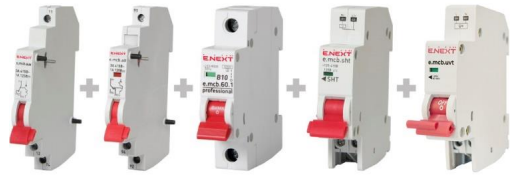

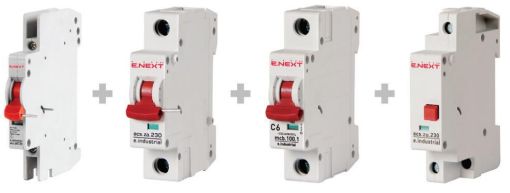

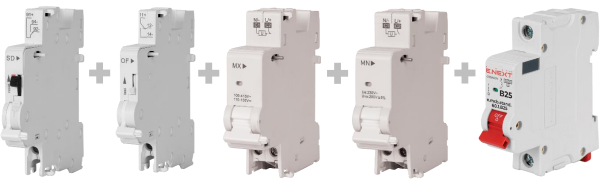

АСОРТИМЕНТ ДОДАТКОВОГО ОБЛАДНАННЯ
Додаткове обладнання для серій
e.mcb.stand.45, e.mcb.pro.60
Додаткове обладнання для серій
e.industrial.mcb.100
Додаткове обладнання для серій
e.mcb.stand.60

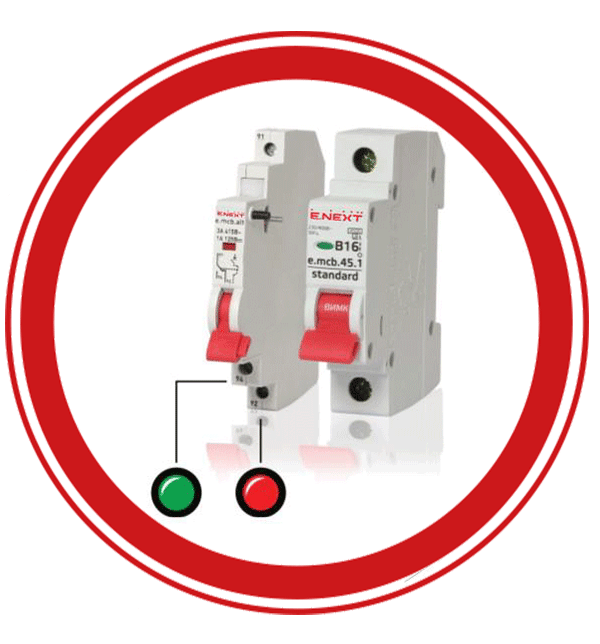

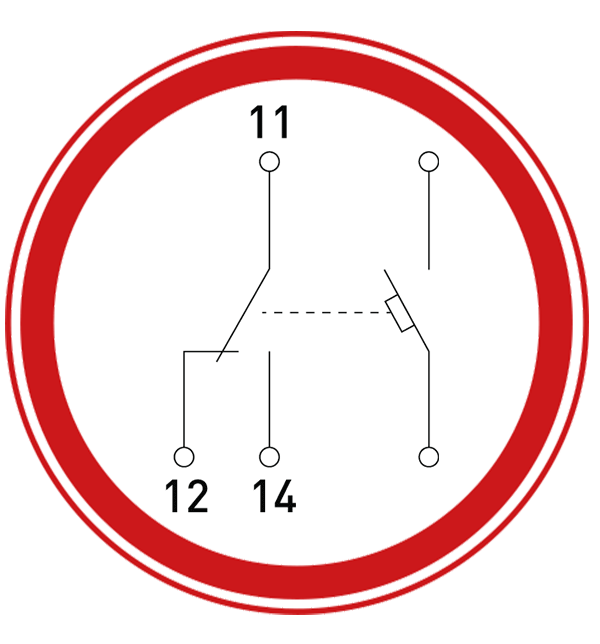

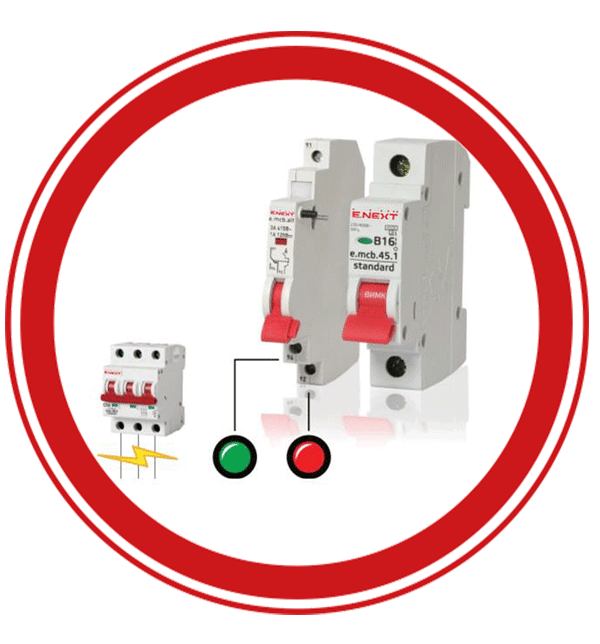

ДОДАТКОВІ КОНТАКТИ
Сигналізація про положення контактів автоматичного вимикача

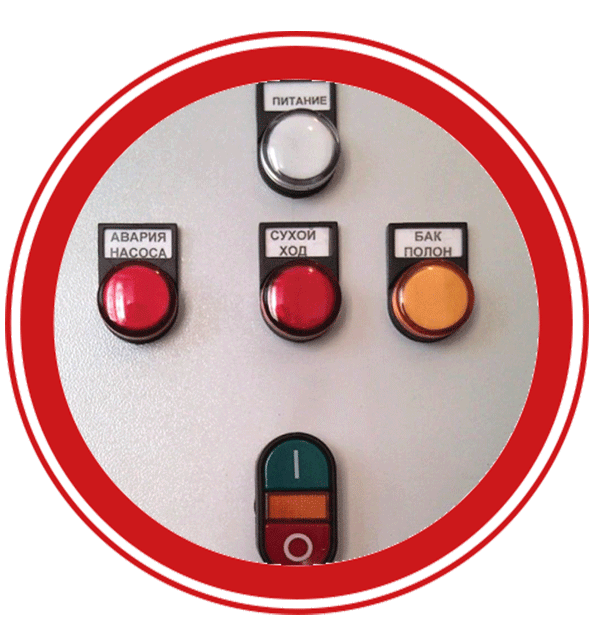

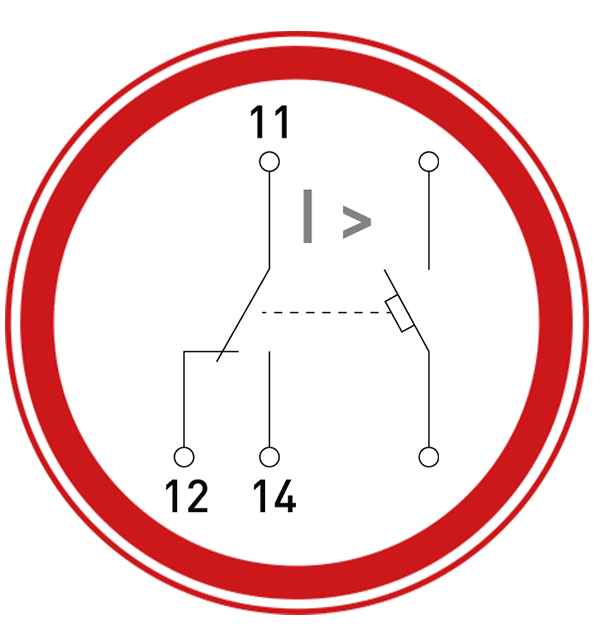

ДОДАТКОВІ СИГНАЛЬНІ (АВАРІЙНІ) КОНТАКТИ
Сигналізація про аварійне спрацювання автоматичного вимикача

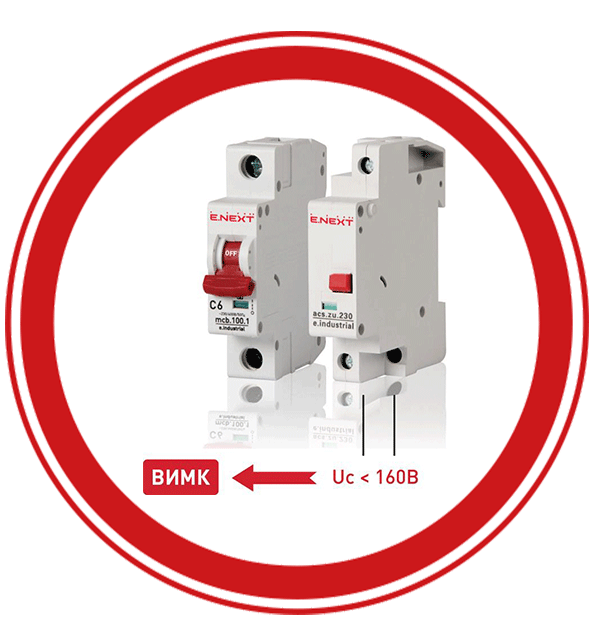

НЕЗАЛЕЖНИЙ РОЗЧІПЛЮВАЧ
Заглушка до серії e.mcb.stand.45 ТА e.mcb.pro.60
Заглушка для пломбування
автоматичних вимикачів e.mcb.ssh
спеціальної конструкції дозволяє
уникнути несанкціонованого
доступу до контактної групи
вимикачів

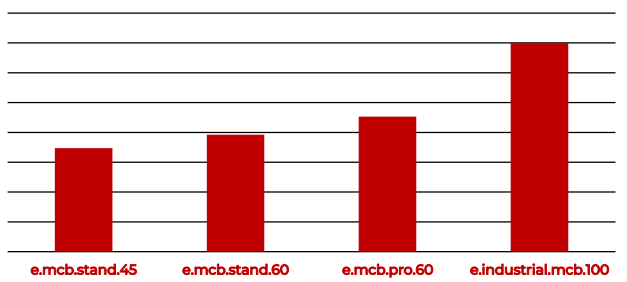

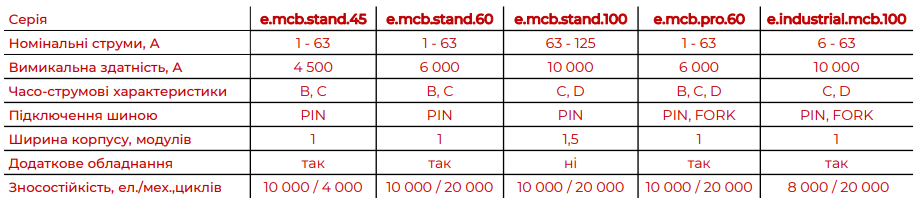

Технічне порівняння:
Цінове порівняння:
