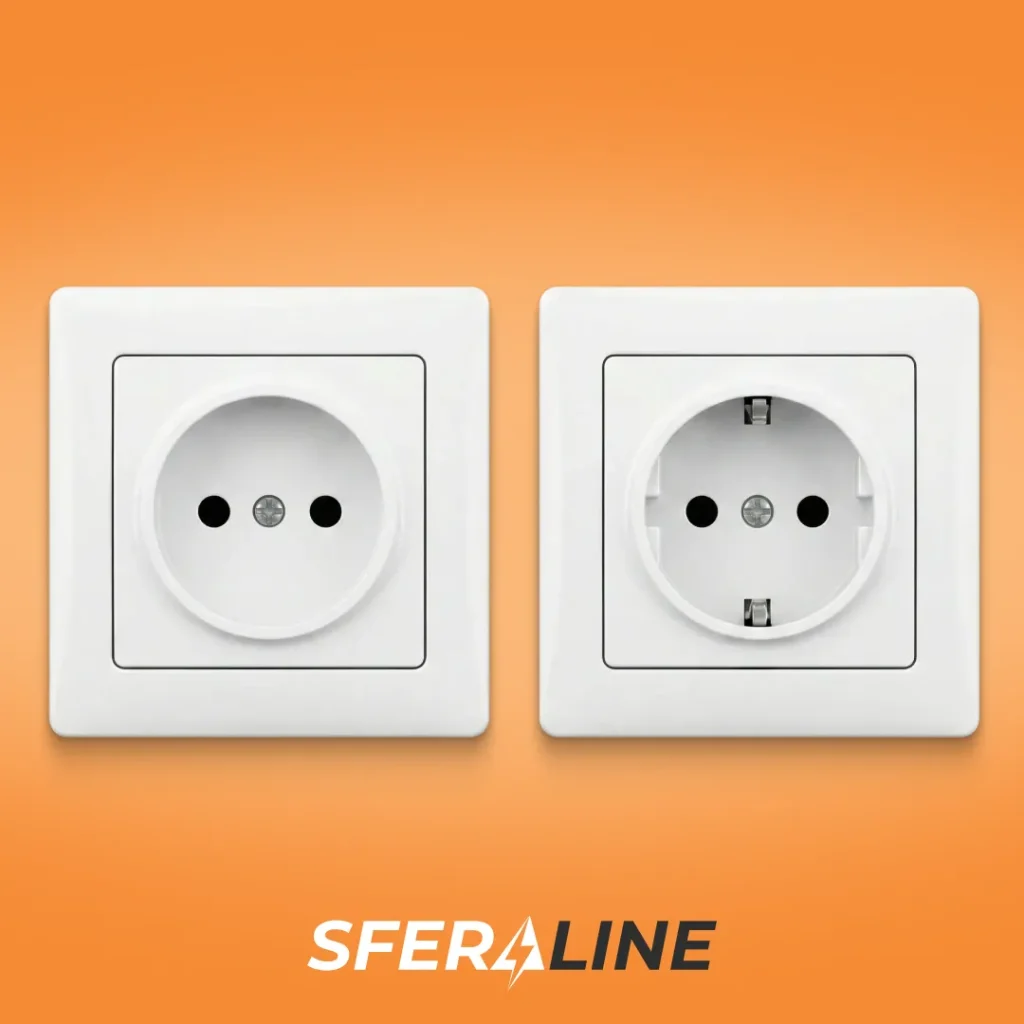

Розетка із заземленням vs без заземлення: коли це питання безпеки, а коли — марнотратство
Ми звикли, що розетка — це просто точка доступу до енергії. Але з погляду електротехніки, між двома отворами в стіні та сучасною розеткою з металевими контактами лежить ціла прірва у питаннях безпеки. Розберемося, чи завжди варто переплачувати за «третій дріт» та як зрозуміти, що ваша розетка — не імітація.
Що насправді робить заземлення
У будь-якому електроприладі струм рухається замкненим колом: приходить по «фазі» і повертається по «нулю». Але якщо всередині приладу стається аварія — наприклад, перетерлася ізоляція на двигуні пральної машини — струм може «пробити» на металевий корпус.
- У розетці без заземлення: корпус приладу стає частиною електричного кола. Якщо ви торкнетеся його, струм пройде крізь ваше тіло в підлогу. Це і є той самий «удар струмом».
- У розетці із заземленням: струм знаходить набагато легший шлях — через спеціальний жовто-зелений дріт він миттєво йде в землю. Опір людини набагато вищий за опір мідного дроту, тому електрика обирає безпечний для вас шлях.
Як відрізнити їх зовні та всередині
Розетка без заземлення (тип C — євровилка)
Цей стандарт є найбільш впізнаваним у світі завдяки своїй простоті. Вона являє собою компактну панель із двома круглими отворами діаметром 4 мм (іноді 4.8 мм).
Технічна логіка: в основі такої розетки лежить принцип роботи лише з двома провідниками — фазою та нулем. Вона розрахована на невеликі струми (зазвичай до 10 А, але вилки типу C часто обмежені 2.5 А).
Призначення та II клас захисту: вона призначена виключно для приладів, які мають подвійну або посилену ізоляцію. Це означає, що всі струмопровідні частини приладу заховані за двома шарами діелектрика або міцним пластиковим корпусом. Навіть якщо всередині станеться коротке замикання, напруга фізично не зможе потрапити на зовнішню поверхню, якої торкається людина.
- Приклади: зарядні пристрої гаджетів, телевізори, мультиварки (з пластиковим корпусом), настільні аудіосистеми.
Переваги (габарити): вона значно тонша за заземлену версію, що дозволяє встановлювати її в меблі або вузькі ніші.
Універсальність: до неї підходять практично всі типи європейських вилок.
Головне обмеження: категорично заборонено використовувати таку розетку для приладів з металевими деталями корпусу, які можуть опинитися під напругою (наприклад, старі праски або потужні обігрівачі).
Розетка із заземленням (тип F — Schuko)
Це «важка артилерія» у світі побутової електрики. Її конструкція розроблена в Німеччині з акцентом на максимальний захист. Ви впізнаєте її за глибокою чашею та двома пружинними металевими контактами («вусиками») зверху та знизу.
Механіка безпеки: це ключовий нюанс. Скоби заземлення розташовані так, що при ввімкненні приладу вони торкаються металевих пластин на вилці за 0.2–0.5 секунди до того, як основні штирі увійдуть під напругу. Це означає, що прилад спочатку стає безпечним (заземлюється), а вже потім отримує живлення.
Призначення для I класу захисту: це техніка, де є ризик витоку струму на корпус. Якщо всередині холодильника або посудомийної машини пошкодиться дріт, струм миттєво піде через вусики розетки в землю, а не через ваші руки.
- Приклади: пральні машини, системні блоки комп’ютерів, мікрохвильовки, електрочайники з металевим корпусом.
Особливості конструкції:
- надійна фіксація: завдяки глибокій чаші вилка «сидить» щільно, що мінімізує ризик розхитування контактів та їхнього подальшого обгорання;
- захист дітей: більшість сучасних розеток типу F оснащені внутрішніми шторками, які відкриваються лише при одночасному натисканні обома штирями вилки.
Важливо: ефективність такої розетки дорівнює нулю, якщо у вашому щитку не підключено третій дріт (PE — захисне заземлення). Без нього «вусики» залишаються лише елементом декору.
Як перевірити, чи справжнє заземлення
На жаль, наявність «вусиків» на розетці не гарантує безпеку. Під час ремонтів у старих будинках електрики іноді встановлюють такі розетки «для вигляду», не під’єднуючи третій дріт.
Метод 1: візуальна ревізія (потребує обережності!)
Вимкніть ввідний автомат у щитку та зніміть декоративну панель розетки.
- Три дроти: якщо до розетки підведено три окремі дроти (зазвичай коричневий, синій та жовто-зелений) — це хороший знак.
- Два дроти з перемичкою: якщо ви бачите лише два дроти, а від «нуля» йде маленька перемичка на контакт заземлення — це «занулення».
Метод 2: тестування мультиметром
Якщо у вас є мультиметр (тестер), встановіть його на вимірювання змінної напруги:
- заміряйте напругу між фазою та нулем (має бути ~230 В);
- заміряйте напругу між фазою та контактом заземлення («вусиком»).
- Якщо значення майже таке саме — заземлення працює.
- Якщо на екрані нуль — дріт заземлення або не підключений, або обірваний.
Метод 3: спеціальний тестер розеток
Це невеликий пристрій, схожий на вилку з трьома світлодіодами. Ви просто вставляєте його в розетку, і комбінація вогників показує стан мережі: «ОК», «Немає заземлення» або «Переплутані фаза/нуль». Це найшвидший та найбезпечніший спосіб для перевірки всієї квартири.
Що саме варто купувати
Якщо ви оновлюєте проводку або плануєте ремонт з нуля, головне правило — не економити на безпеці.
- Для стаціонарної техніки: у всіх зонах, де працюватимуть «важковаговики» (кухня, ванна кімната, робоче місце з потужним ПК, пральня), встановлюйте виключно розетки із заземленням. Це критично для приладів у металевому корпусі.
- Для зон відпочинку: у місцях, де передбачено лише заряджання гаджетів або підключення торшерів, можна використовувати звичайні варіанти без заземлення — це дозволить трохи оптимізувати бюджет без втрати функціональності.
- Системний підхід: пам’ятайте, що заземлення в розетці — це лише половина справи. Воно працює на 100% тільки в парі з правильно підібраною автоматикою. Без справного ПЗВ (пристрою захисного відключення) у вашому щитку навіть найдорожча брендова розетка забезпечує лише базовий захист.
Приклади розеток із заземленням
Теорія заземлення має сенс лише тоді, коли вона реалізована в конкретних виробах, а не залишається «на папері». Саме тому при виборі електрофурнітури важливо звертати увагу не лише на наявність заземлюючого контакту, а й на сценарій використання та середовище.
Розетка одинарна із заземлюючим контактом внутрішнього монтажу «ASFORA» антрацит (C1) — приклад класичного рішення типу F (Schuko) для житлових і комерційних просторів. Вона розрахована на підключення побутової техніки з металевим корпусом, має надійний контакт заземлення та універсально підходить для більшості стандартних навантажень. Колір антрацит дозволяє інтегрувати розетку в сучасні інтер’єри без акценту на сам елемент — вона працює «тихо», але безпечно.
Для зон, де питання захисту виходить за межі стандартного сценарію, доречні рішення з додатковими елементами безпеки. Розетка із заземленням та дитячим захистом «Defne» біла поєднує повноцінний заземлюючий контакт із внутрішніми шторками, які унеможливлюють випадковий доступ до струмопровідних частин. Такі розетки особливо актуальні для житлових приміщень із дітьми, спалень, віталень та зон загального користування, де безпека важливіша за будь-яку економію.
Обидва рішення працюють за одним принципом — відводять аварійний струм у землю, але закривають різні сценарії експлуатації: від базового підключення техніки до підвищених вимог до захисту користувачів.
