Ограничители перенапряжения для монтажа на систему сборных шин 60 мм
Использование
Ограничители перенапряжения ETITEC M60 T12 предназначены для внутренней установки в главном распределительном щите как Тип 1 и Тип 2, а ETITEC M60 T23 — в главном распределительном щите или дополнительном распределительном щите как Тип 2 и Тип 3 для защиты от перенапряжений, вызванных прямыми и наведенными атмосферными или коммутационными перенапряжениями. Ограничители перенапряжения ETITEC M60 монтируются на систему сборных шин с расстоянием 60 мм (толщина шин 5 или 10 мм). Могут использоваться в промышленности или в других сферах применения, где применяется 60-миллиметровая шинная система. Для монтажа не требуются дополнительные адаптеры или аксессуары.
Конструкция
Внутренними элементами безопасности являются варисторы. Ограничители перенапряжения ETITEC M60F дополнительно имеют встроенный предохранитель, поэтому не требуют предварительной защиты. В случае повреждения ограничителя срабатывает внутренняя тепловая защита и визуальный индикатор, красный цвет которого сигнализирует о необходимости замены. В случае повреждения модуль ограничителя необходимо разблокировать и заменить новым сменным модулем.
Особенности
- Визуальная индикация неисправности (зеленый индикатор — ок, красный — повреждение);
- Дистанционная сигнализация повреждения (версия с RC контактом);
- Технология на основе MOV варистора;
- Быстрая и простая замена модуля с поврежденным варистором.

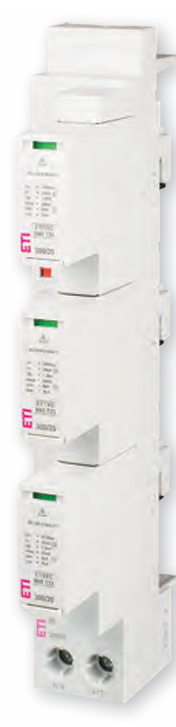

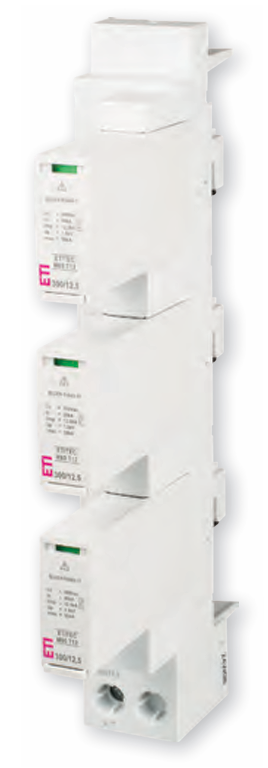

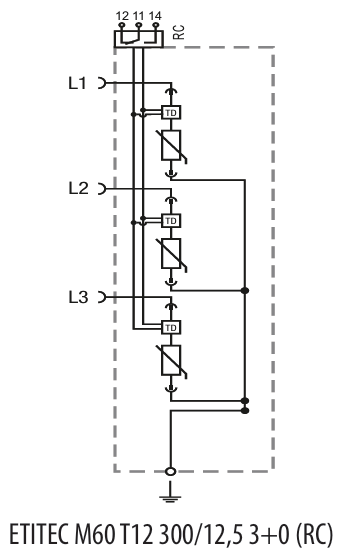

ETITEC M60 T12 300/12,5 3+0
ETITEC M60 T12 300/12,5 3+0

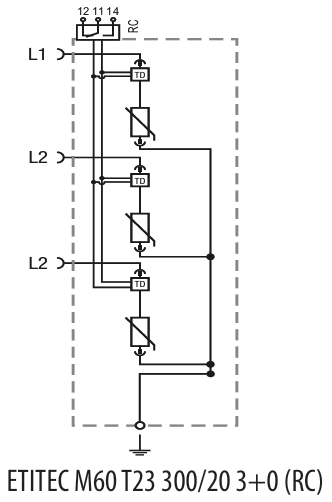

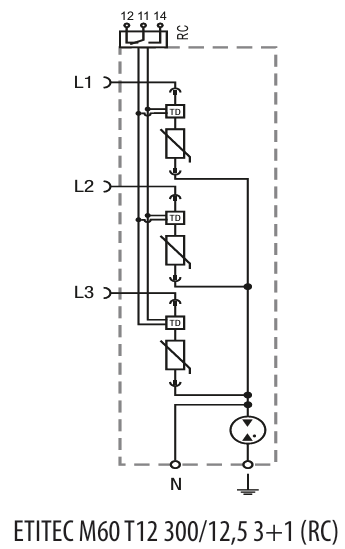

Схемы подключения

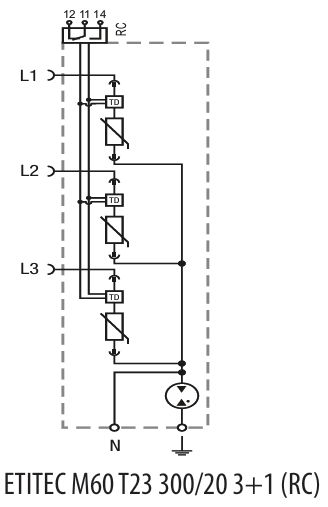

ETITEC M60 T23 300/20 3+1

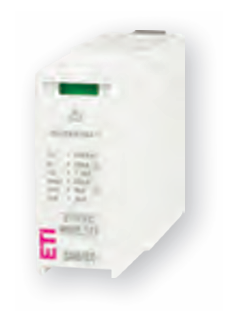

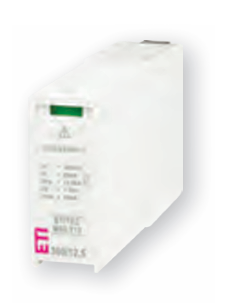

MOD.ETITEC M60F T23 300/20

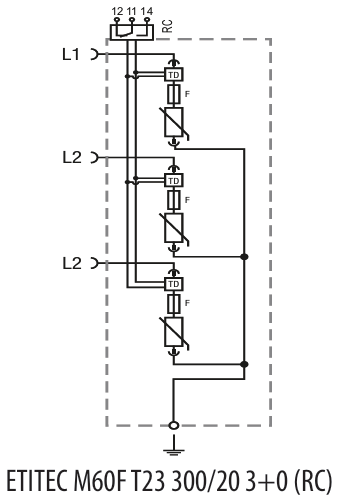

Ограничители перенапряжения со встроенным предохранителем

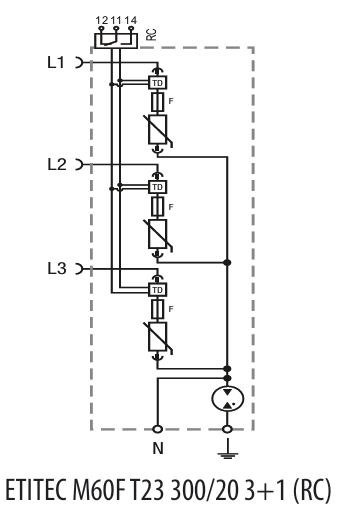

Схемы подключения

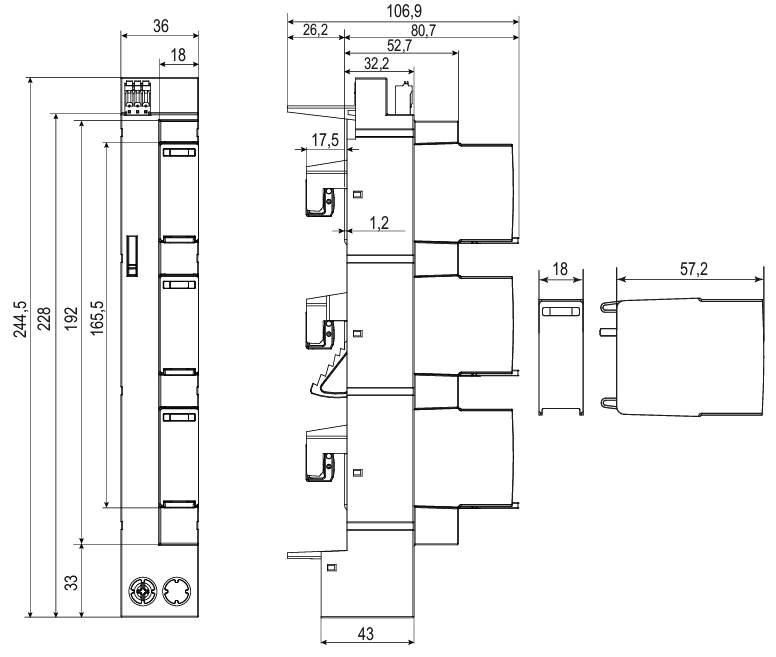

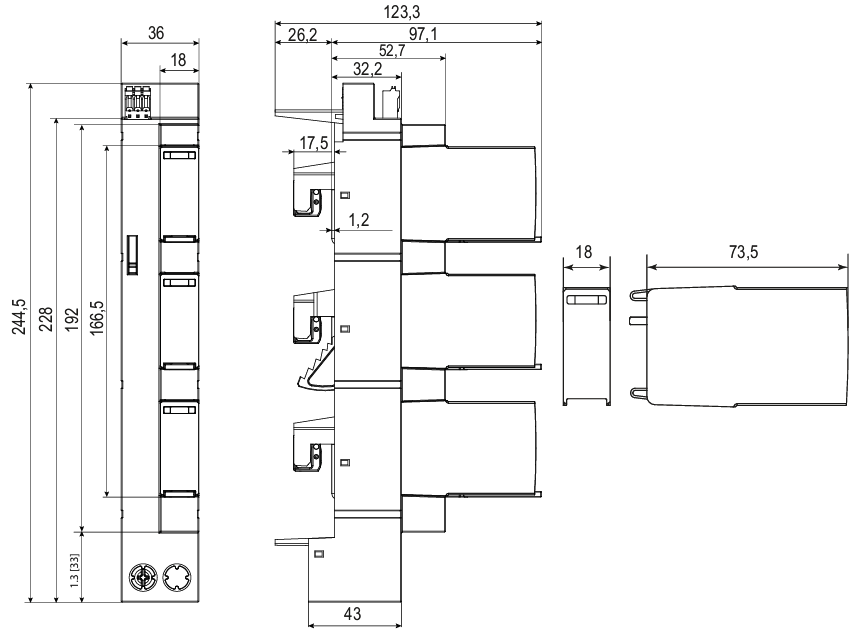

Габаритные размеры

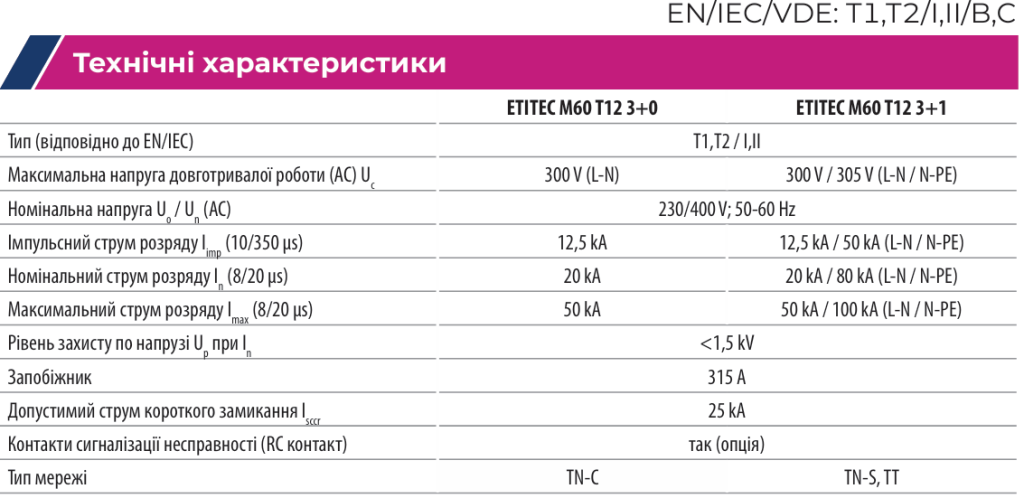

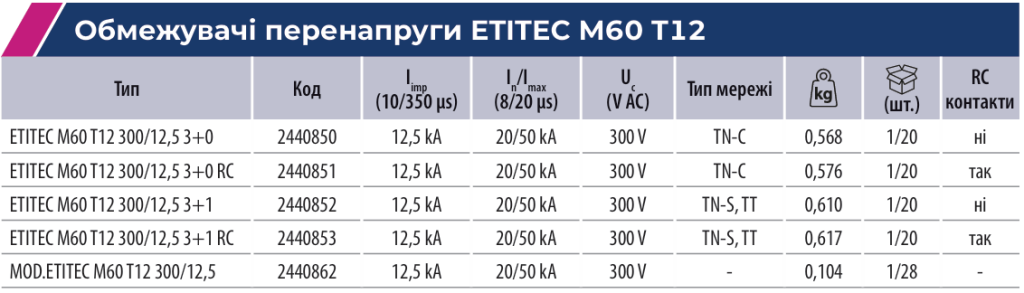

Обмежувачі перенапруги ETITEC M60 T12

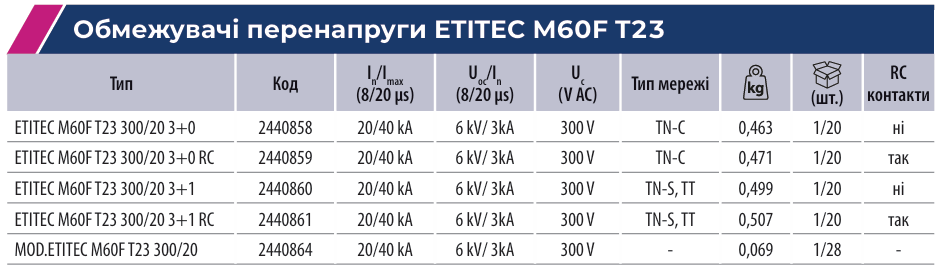

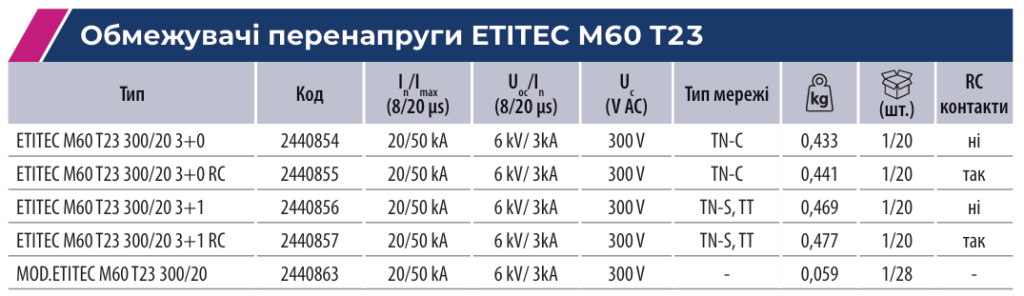

Обмежувачі перенапруги ETITEC M60(F) T23
