KOPOBOX
Система KOPOBOX предназначена для электромонтажа в полах офисных зданий и других жилых помещений. Конструкцию устанавливают в сплошные бетонные полы, а также в фальшполы, состоящие из отдельных сегментов.
Взаимосвязь отдельных блоков обеспечивает возможность расширения установки в будущем, что учитывает постоянное развитие современных технологий и соответствующих потребностей в электропитании и передаче данных. Выбирая отдельные продукты системы KOPOBOX, можно выбирать между оснащением коробов классическими устройствами или модульными устройствами для подключения питания и передачи данных.
Не менее простым является выбор диапазона настройки, который можно выбрать от 6 до 12 устройств для подключения питания. Встроенные уплотнения в крышках для подключения кабелей предотвращают попадание пыли внутрь коробки. Для прямого подключения бытовых приборов лучше использовать систему с приборами, ориентированными вертикально, что обеспечивает постоянное закрытие коробки и, следовательно, чистоту внутри. Конструкция системы KOPOBOX спроектирована таким образом, что при подключении приборов крышка напольной коробки находится в закрытом положении.
Для более легкого расширения электроустановки в будущем можно использовать распределительную напольную коробку, которая предназначена для облегчения прокладки дополнительных кабелей. На ее месте можно в дальнейшем установить полноценную коробку из системы KOPOBOX® и при необходимости оснастить ее приборами.
Для установки приборов в парапетные кабельные каналы, стены или полые конструкции возможно применение системы KOPOBOX MINI. Это элегантное альтернативное решение в местах, где требуются скрытые розетки и возникает потребность в подключении бытовых приборов с использованием системы KOPOBOX MINI.

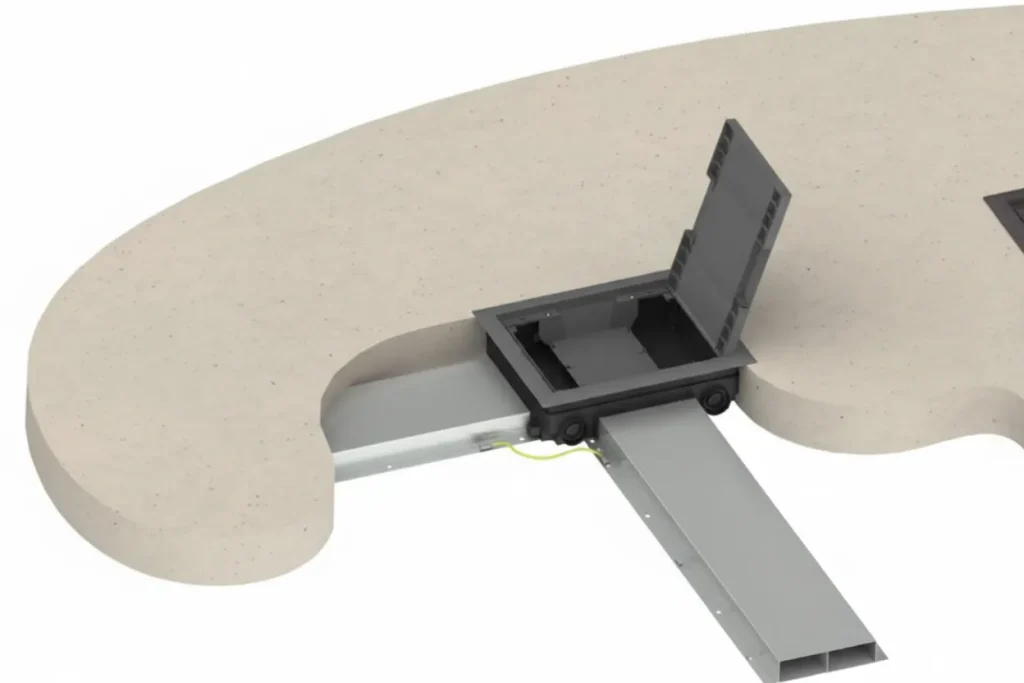

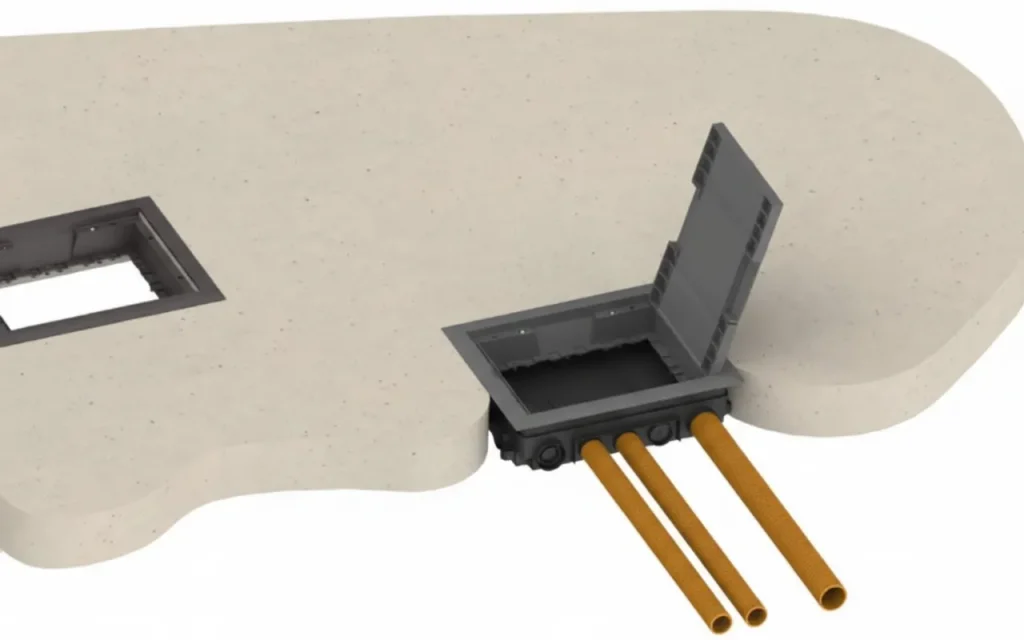

KOPOBOX в бетонные полы
KOPOBOX 57 для 6 модульных устройств
PP 80/K-5 заглушка
KOPOBOX 80 для 6 модульных устройств
KOPOBOX 80 для 8 модульных устройств
KOPOBOX 80 для 12 модульных устройств

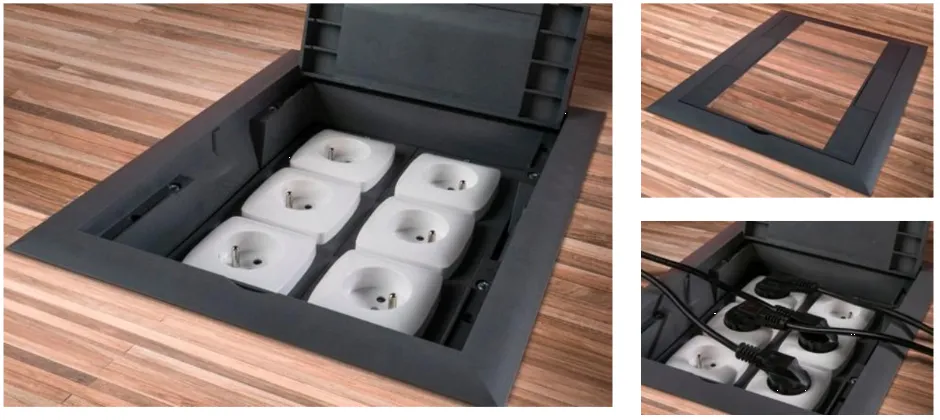

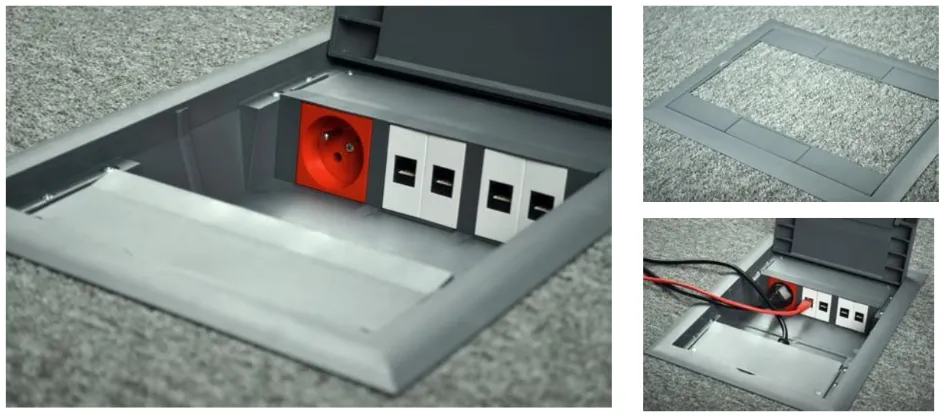

KOPOBOX 57 в бетонные полы
Комплектация напольной коробки для 6 модульных приборов
Напольная коробка KOPOBOX® 57 является готовым комплектом для бетонных оснований, что позволяет легко и быстро установить до шести модульных устройств 45×45 мм. Универсальная напольная коробка KUP 57 или KUP 80 устанавливается в бетон, высота которого может быть отрегулирована от 57 до 95 мм. В случае, если высота бетонного пола превышает 95 мм, можно использовать нивелирующий комплект SN, который позволяет увеличить высоту коробки KUP дополнительно на 35 мм.
Преимуществом напольных коробок KOPOBOX® 57 является их небольшая монтажная глубина. Потребность всего в 57 мм делает эти коробки одними из самых маленьких напольных коробок на рынке. Кроме того, правильное расположение приборов позволяет прокладывать кабели с прямыми вилками, которые в других системах не позволяют закрыть крышку.

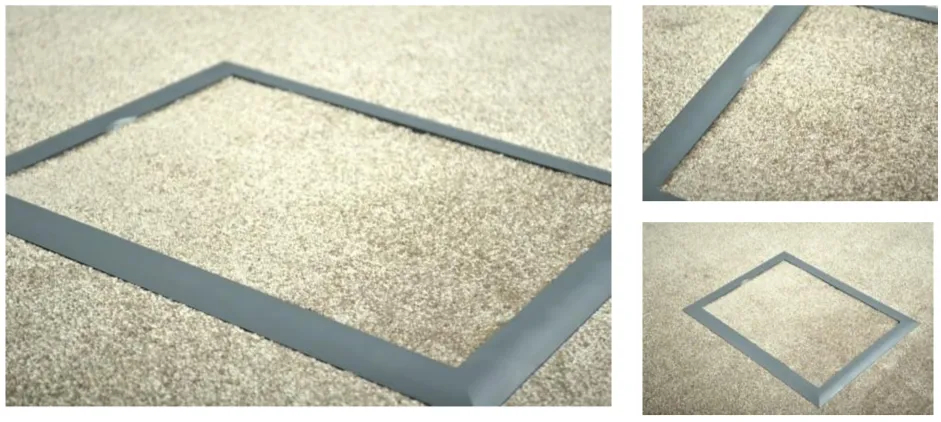

На крышку коробки можно установить напольное покрытие для достижения единого вида пространства. Закрытая коробка выдерживает нагрузку до 150 кг и имеет степень защиты IP30.

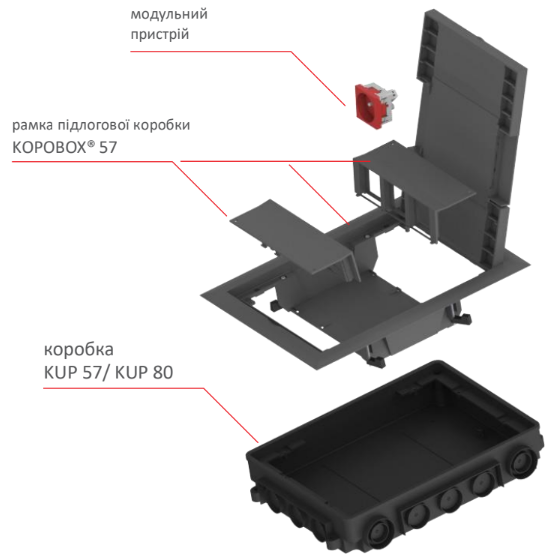

Комплектация

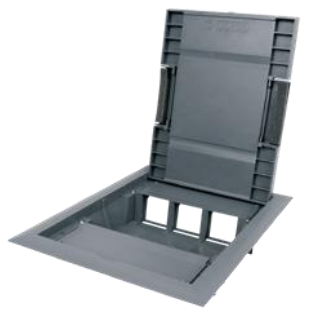

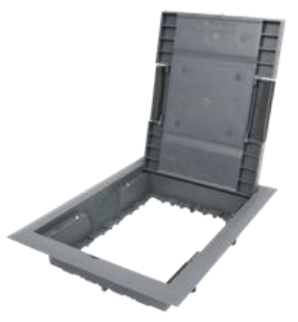

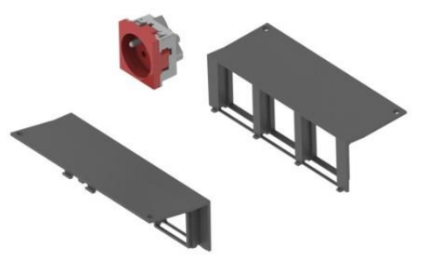

KOPOBOX 57 — рамка напольной коробки
Рамка коробки KOPOBOX 57 применяется в сочетании с универсальной напольной коробкой KUP 57 или KUP 80 для бетонных полов и позволяет устанавливать до шести модульных приборов 45×45 мм. Поверхность крышки усилена металлической пластиной повышенной механической прочности. KOPOBOX® 57 доступен в темно-сером цвете RAL 7012.

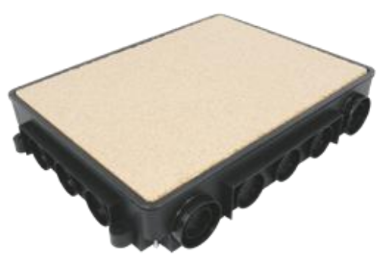

KUP — универсальная напольная коробка
Универсальная напольная коробка KUP 57 и KUP 80 предназначена для бетонных полов. Она образует базовую коробку, на которую после затвердевания бетона устанавливается рамка KOPOBOX® 57. Преимуществом коробки KUP 57 является возможность плавной регулировки глубины от 57 до 75 мм, а коробки KUP 80 — от 80 до 95 мм. Между собой коробки KUP соединяются с помощью электромонтажных труб или универсальных металлических напольных каналов PUK 38×150 S1.
SN — нивелирующий комплект
Нивелирующий комплект SN является дополнительным аксессуаром к универсальным напольным коробкам KUP. Позволяет увеличить высоту напольной коробки в зависимости от высоты бетонной стяжки до 35 мм. Комплект SN состоит из 4 регулируемых опор (в каждом углу коробки KUP).
KOPOBOX 80 в бетонные полы
Комплектация напольной коробки для 6 модульных приборов
Напольная рамка KOPOBOX® 80 является сборной конструкцией, которую можно использовать для установки модульных и классических приборов (без приборных рамок), а также их комбинирования. Выбор типа устанавливаемых приборов и их количества производится путем выбора рамок для приборов. Благодаря этому в коробку KOPOBOX® 80 можно установить до 6 классических приборов или от 8 до 12 модульных приборов.
Монтаж осуществляется в бетонном основании высотой от 80 до 95 мм. В случае, если высота бетонного пола превышает 95 мм, можно использовать нивелирующий комплект SN, который позволяет увеличить высоту коробки KUP дополнительно на 35 мм.
Напольная коробка KOPOBOX® 80 подходит для угловых вилок. В крышку коробки можно вставить напольное покрытие для достижения единого вида пространства. Закрытая коробка выдерживает нагрузку до 150 кг и имеет степень защиты IP30.

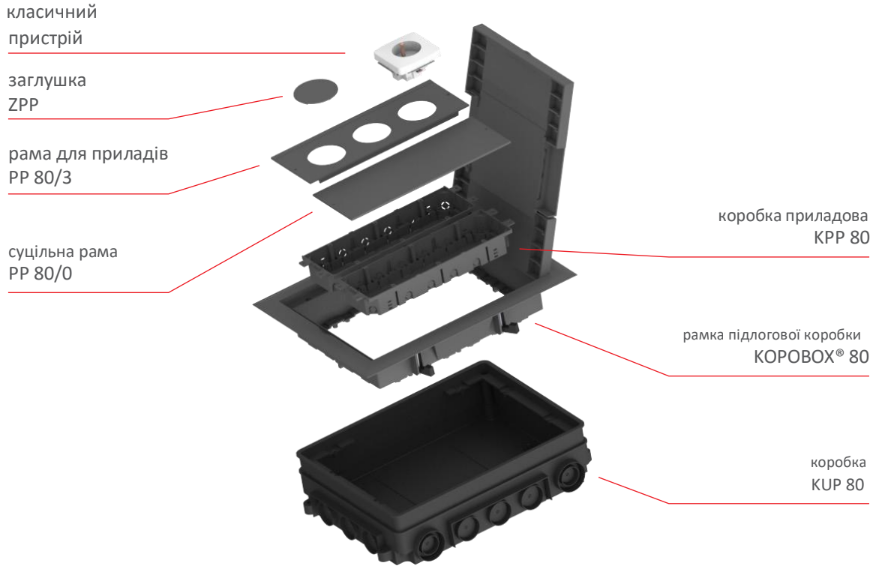

Комплектация
KOPOBOX 80 — рамка напольной коробки
Рамка коробки KOPOBOX® 80 применяется в сочетании с универсальной напольной коробкой KUP 57 или KUP 80 для бетонных полов и позволяет устанавливать до шести модульных приборов 45×45 мм. Поверхность крышки усилена металлической пластиной повышенной механической прочности. KOPOBOX® 80 доступен в темно-сером цвете RAL 7012.

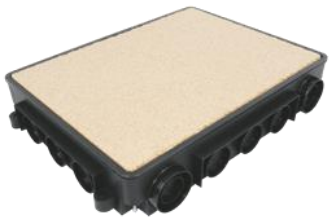

KUP 80 — универсальная напольная коробка
Универсальная напольная коробка KUP 57 и KUP 80 предназначена для бетонных полов. Она образует базовую коробку, на которую после затвердевания бетона устанавливается рамка KOPOBOX® 80. Преимуществом коробки KUP 57 является возможность плавной регулировки глубины от 57 до 75 мм, а коробки KUP 80 — от 80 до 95 мм. Между собой коробки KUP соединяются с помощью электромонтажных труб или универсальных металлических напольных каналов PUK 38×150 S1.

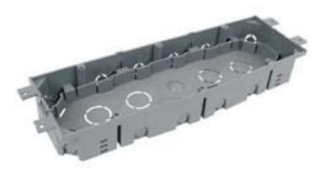

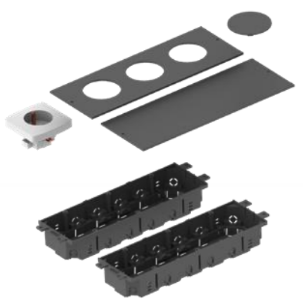

KPP 80 — коробка приборная напольная
Приборная коробка для установки в коробку KOPOBOX® 80 (до 2 шт.). Монтажные винты, винты для кабельных зажимов и зажимы для фиксации кабелей поставляются в комплекте. Глубина приборной коробки регулируется изменением положения основания напольной коробки.

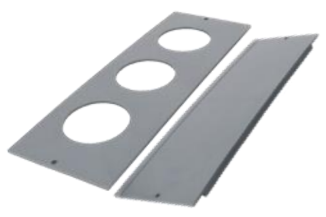

PP 80/3 — рамка для приборов
Рамка для установки 3 классических приборов (без коробки для приборов).

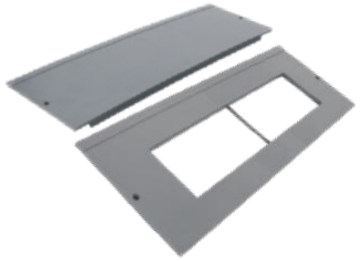

PP 80/0 — рамка для приборов
Сплошная рамка для закрытия неиспользуемого пространства коробки KOPOBOX®.
ZPP — заглушка
Заглушка ZPP является аксессуаром к приборной рамке PP 80/3 и позволяет скрыть одно или более отверстий для приборов. Ненужное отверстие в рамке закрывается простым щелчком заглушки без использования вспомогательного инструмента.
SN — нивелирующий комплект
Нивелирующий комплект SN является дополнительным аксессуаром к универсальным напольным коробкам KUP. Позволяет увеличить высоту напольной коробки в зависимости от высоты бетонной стяжки до 35 мм. Комплект SN состоит из 4 регулируемых опор (в каждом углу коробки KUP).

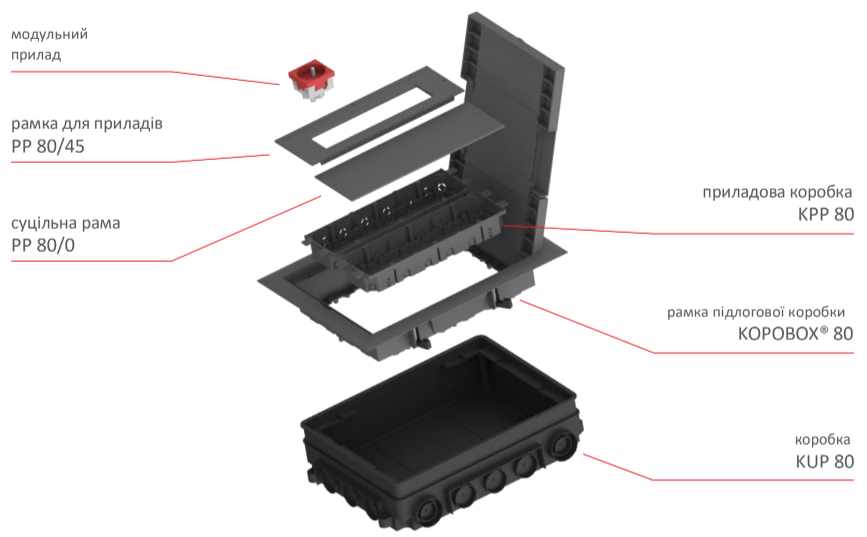

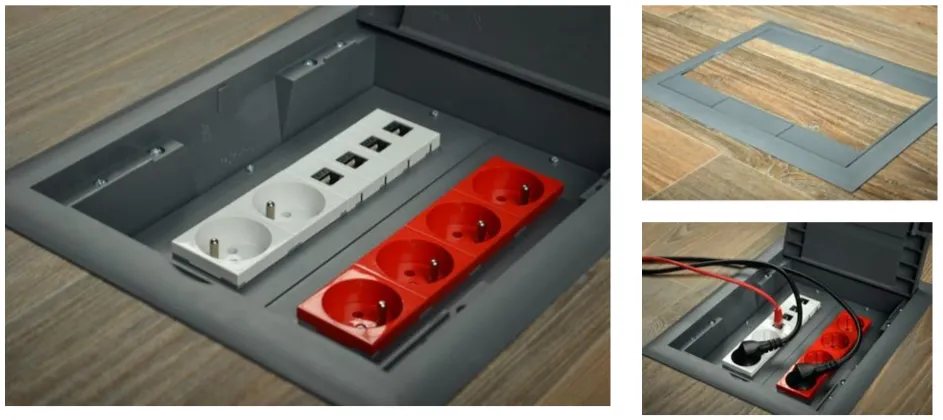

KOPOBOX 80 в бетонные полы
Комплектация напольной коробки для 8 модульных приборов
Напольная рама KOPOBOX® 80 является сборной конструкцией, которую можно использовать для установки модульных и классических приборов (без приборных рамок), а также их комбинирования. Выбор типа устанавливаемых приборов и их количества производится путем выбора рамок для приборов. Благодаря этому можно установить в коробку KOPOBOX® 80 до 6 классических приборов или от 8 до 12 модульных приборов. Монтаж осуществляется в бетонном основании высотой от 80 до 95 мм. В случае, если высота бетонного пола превышает 95 мм, можно использовать нивелирующий комплект SN, который позволяет увеличить высоту коробки KUP дополнительно на 35 мм. Напольная коробка KOPOBOX® 80 подходит для угловых вилок. На крышку коробки можно вставить напольное покрытие для достижения единого вида пространства. Закрытая коробка выдерживает нагрузку до 150 кг и имеет степень защиты IP30.
Комплектация
KOPOBOX 80 — рама напольной коробки
Рама коробки KOPOBOX® 57 применяется в сочетании с универсальной напольной коробкой KUP 57 или KUP 80 для бетонных полов и позволяет устанавливать до шести модульных приборов 45×45 мм. Поверхность крышки усилена металлической пластиной повышенной механической прочности. KOPOBOX® 57 доступен в темно-сером цвете RAL 7012.
KUP 80 — универсальная напольная коробка
Универсальная напольная коробка KUP 57 и KUP 80 предназначена для бетонных полов. Она образует базовую коробку, на которую после затвердевания бетона устанавливается рамка KOPOBOX® 57. Преимуществом коробки KUP 57 является возможность плавной регулировки глубины от 57 до 75 мм, а коробки KUP 80 — от 80 до 95 мм. Между собой коробки KUP соединяются с помощью электромонтажных труб или универсальных металлических напольных каналов PUK 38×150 S1.
KPP 80 — коробка приборная напольная
Коробка для установки в коробку KOPOBOX® 80 (до 2 шт.). Монтажные винты, винты для кабельных зажимов и зажимы для фиксации кабелей поставляются в комплекте. Глубина приборной коробки регулируется изменением положения основания напольной коробки.
PP 80/45 — рама для приборов
Рамка для установки до 4 шт. модульных приборов QUADRO 45×45 мм или других производителей с идентичными габаритами.
PP 80/0 — рама для приборов
Сплошная рамка для закрытия неиспользуемого пространства коробки KOPOBOX® 80.

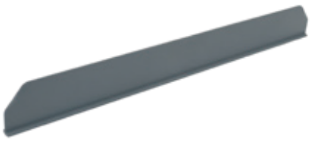

PKUP — перегородка
Для разделения внутреннего пространства коробки KOPOBOX® 80 можно использовать перегородку PKUP.
SN — нивелирующий комплект
Нивелирующий комплект SN является дополнительным аксессуаром к универсальным напольным коробкам KUP. Позволяет увеличить высоту напольной коробки в зависимости от высоты бетонной стяжки до 35 мм. Комплект SN состоит из 4 регулируемых опор (в каждом углу коробки KUP).

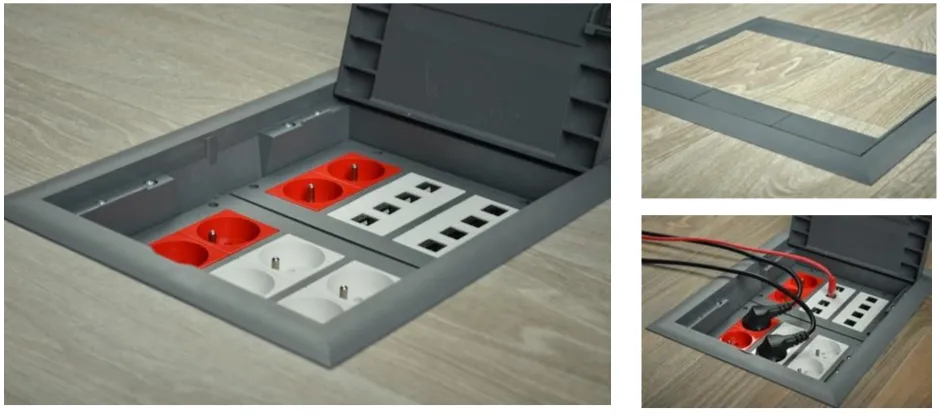

KOPOBOX 80 в бетонные полы
Комплектация напольной коробки для 12 модульных приборов
Напольная рама KOPOBOX 80 является сборной конструкцией, которую можно использовать для установки модульных и классических приборов (без приборных рамок), а также их комбинирования. Выбор типа устанавливаемых приборов и их количества производится путем выбора рамок для приборов. Благодаря этому можно установить в коробку KOPOBOX® 80 до 6 классических приборов или от 8 до 12 модульных приборов. Монтаж осуществляется в бетонном основании высотой от 80 до 95 мм. В случае, если высота бетонного пола превышает 95 мм, можно использовать нивелирующий комплект SN, который позволяет увеличить высоту коробки KUP дополнительно на 35 мм. Напольная коробка KOPOBOX® 80 подходит для угловых вилок. На крышку коробки можно вставить напольное покрытие для достижения единого вида пространства. Закрытая коробка выдерживает нагрузку до 150 кг и имеет степень защиты IP30.
Комплектация
KOPOBOX 80 — рама напольной коробки
Рама коробки KOPOBOX® 57 применяется в сочетании с универсальной напольной коробкой KUP 57 или KUP 80 для бетонных полов и позволяет устанавливать до шести модульных приборов 45×45 мм. Поверхность крышки усилена металлической пластиной повышенной механической прочности. KOPOBOX® 57 доступен в темно-сером цвете RAL 7012.
KUP 80 — универсальная напольная коробка
Универсальная напольная коробка KUP 57 и KUP 80 предназначена для бетонных полов. Она образует базовую коробку, на которую после затвердевания бетона устанавливается рамка KOPOBOX® 57. Преимуществом коробки KUP 57 является возможность плавной регулировки глубины от 57 до 75 мм, а коробки KUP 80 — от 80 до 95 мм. Между собой коробки KUP соединяются с помощью электромонтажных труб или универсальных металлических напольных каналов PUK 38×150 S1.

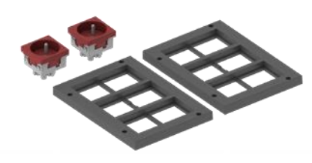

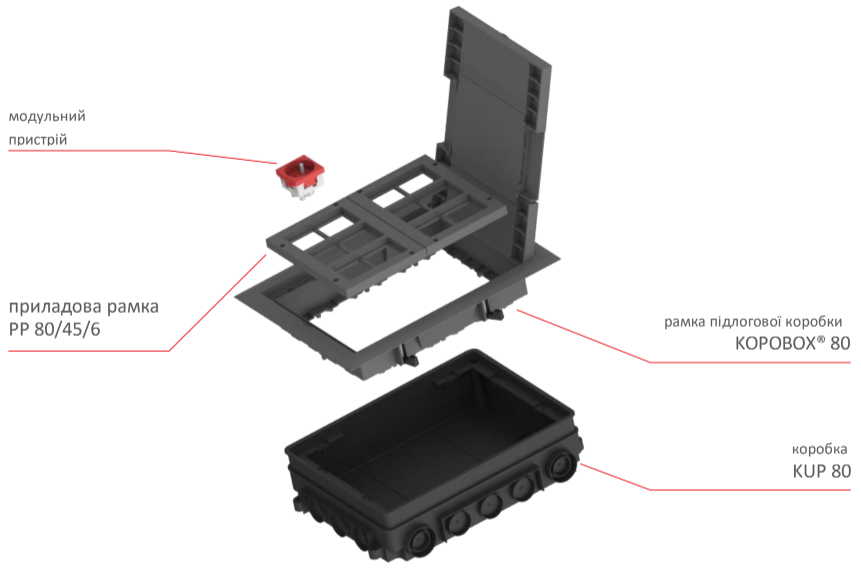

PP 80/45/6 — приборная рамка
Приборная рамка PP 80/45/6 устанавливается непосредственно в раму напольной коробки KOPOBOX® 80 без установки коробок KPP 80. Позволяет установить до 12 модульных приборов 45×45 мм. Для рамки PP 80 в комплекте предусмотрены 2 распределительные перегородки и монтажные винты, необходимые для сборки.
SN — нивелирующий комплект
Нивелирующий комплект SN является дополнительным аксессуаром к универсальным напольным коробкам KUP. Позволяет увеличить высоту напольной коробки в зависимости от высоты бетонной стяжки до 35 мм. Комплект SN состоит из 4 регулируемых опор (в каждом углу коробки KUP).
PP 80/K-5 для бетонных полов
Комплектация рамки напольной коробки (заглушка)
Рамка напольной коробки устанавливается в универсальную напольную коробку KUP 80, подходящую для бетонных полов высотой от 80 до 95 мм. В случае, если высота бетонного пола превышает 95 мм, можно использовать нивелирующий комплект SN, который позволяет увеличить высоту коробки KUP 80 до 35 мм. В крышку рамы коробки можно вставить напольное покрытие для достижения единого вида пространства пола. Напольная рама выдерживает нагрузку до 150 кг.

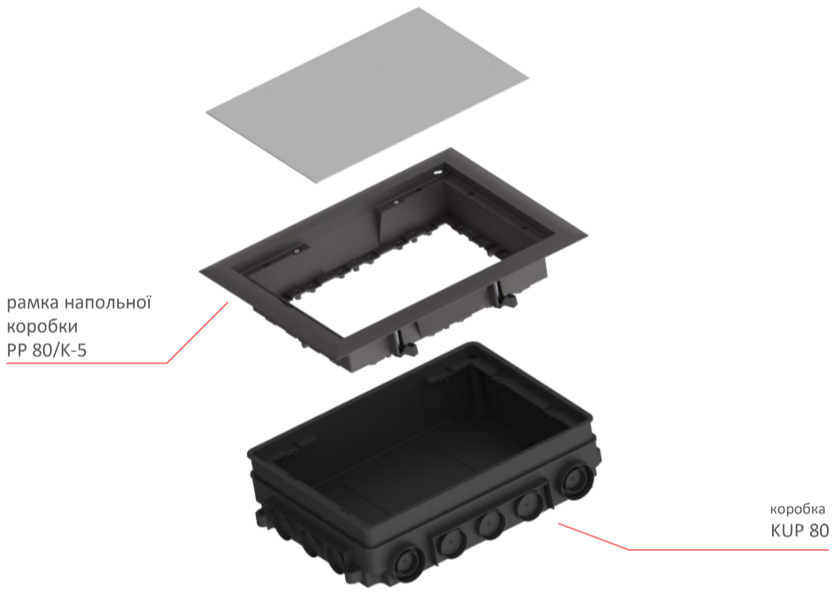

Комплектация

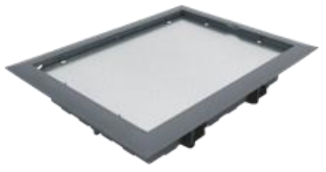

PP 80/K-5 — рама напольной коробки
Рама напольной коробки облегчает прокладку кабельной линии. В дальнейшем раму можно использовать для монтажа системы с приборами. Поверхность крышки усилена металлической пластиной для повышения механической прочности.
KUP 80 — универсальная напольная коробка
Универсальная напольная коробка KUP 57 и KUP 80 предназначена для бетонных полов. Она образует базовую коробку, на которую после затвердевания бетона устанавливается рамка KOPOBOX® 57. Преимуществом коробки KUP 57 является возможность плавной регулировки глубины от 57 до 75 мм, а коробки KUP 80 — от 80 до 95 мм. Между собой коробки KUP соединяются с помощью электромонтажных труб или универсальных металлических напольных каналов PUK 38×150 S1.
SN — нивелирующий комплект
Нивелирующий комплект SN является дополнительным аксессуаром к универсальным напольным коробкам KUP. Позволяет увеличить высоту напольной коробки в зависимости от высоты бетонной стяжки до 35 мм. Комплект SN состоит из 4 регулируемых опор (в каждом углу коробки KUP).
