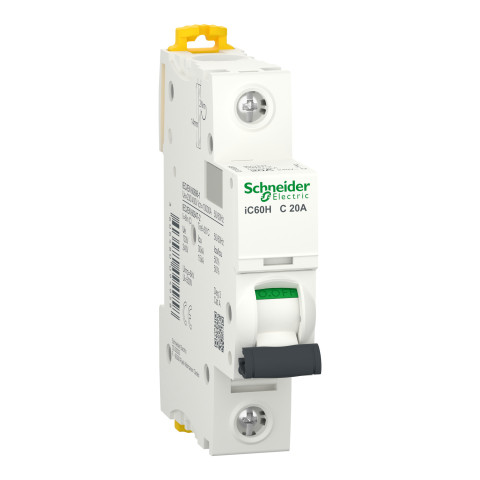

Автоматический выключатель 1P 20А C 10кА Schneider Electric iC60H

Name: Автоматический выключатель 1P 20А C 10кА Schneider Electric iC60H
Brand: Schneider Electric
SKU: 0036531
Price: 546.62 UAH
Availability: InStock

0 Оставить отзыв

Код: 0036531 MPN: A9F89120

Официальный дистрибьютор Schneider Electric

Для ООО и ФЛП — специальные условия и договорная цена
Получить цену →

В наличии

546.62 ₴

/шт

С НДС

Хотите узнать, когда изменится цена?

Нашли дешевле?

от 1 000 грн — 5%
от 3 000 грн — 10%
от 5 000 грн — 15%
от 75 000 грн — 20%
от 30 000 грн — B2B-условия (скидки до −40%)

Основные характеристики

Серия продукта: Acti9 iC60

Способ установки: DIN-рейка

Степень защиты: IP20

Количество полюсов: 1P

Номинальное рабочее напряжение: 230 В змінний струм 50/60 Гц
12...60 В змінний струм 50/60 Гц
220...240 В змінний струм 50/60 Гц
100...133 В змінний струм 50/60 Гц
72 В ПОСТІЙНИЙ СТРУМ
12...60 В ПОСТІЙНИЙ СТРУМ

Номинальное импульсное напряжение Uimp: 6 кВ

Все характеристики

Наличие на складах:

Склад Київ 4 шт

Доставка этого товара:

Курьером по городу (Киев, Львов) Доставим завтра

бесплатно

Новой Почтой в отделения При заказе до 15:00 - отправка со склада в 19:00

За тарифами перевозчика

Оплата

LiqPay

Безнал

Характеристики

Серия продукта Acti9 iC60

Способ установки DIN-рейка

Степень защиты IP20

Количество полюсов 1P

Номинальное рабочее напряжение 230 В змінний струм 50/60 Гц
12...60 В змінний струм 50/60 Гц
220...240 В змінний струм 50/60 Гц
100...133 В змінний струм 50/60 Гц
72 В ПОСТІЙНИЙ СТРУМ
12...60 В ПОСТІЙНИЙ СТРУМ

Номинальное импульсное напряжение Uimp 6 кВ

Номинальное напряжение изоляции 500 В змінний струм 50/60 Гц відповідно до EN 60947-2
500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2

Длина зачистки проводников 14 мм для Зверху або знизу з'єднання

Защита от утечки на землю Відсутній

Индикатор положения контакта Так

Индикация срабатывания Індикатор спрацювання

Категория перенапряжения IV

Категория применения Категорія A відповідно до EN 60947-2
Категорія A відповідно до МЕК 60947-2

Класс токоограничения 3

Клеммы подключения Одиночна клема (Зверху або знизу) 1-25 мм² жорсткий
Одиночна клема (Зверху або знизу) 1-16 мм² гнучкий

Код отключающей способности H

Количество 9-мм модулей 2

Количество защищённых полюсов 1

Кривая срабатывания C

Максимальная высота над уровнем моря 0...2000 m

Механическая износостойкость 20000 циклів

Момент затяжки, Нм 2 Нм

Назначение Розподіл

Номинальный ток 20 А

Отключающая способность, кА 10 кА
15 кА
42 кА
30 кА
20 кА

Рабочая отключающая способность Ics 21 кА 50 % відповідно до EN 60947-2 - 12...60 В змінний струм 50/60 Гц
7.5 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц
21 кА 50 % відповідно до МЕК 60947-2 - 12...60 В змінний струм 50/60 Гц
7.5 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц
7500 А 75 % відповідно до EN 60898-1 - 230 В змінний струм 50/60 Гц
7500 А 75 % відповідно до МЕК 60898-1 - 230 В змінний струм 50/60 Гц
15 кА 50 % відповідно до МЕК 60947-2 - 100...133 В змінний струм 50/60 Гц
15 кА 50 % відповідно до EN 60947-2 - 100...133 В змінний струм 50/60 Гц
15 кА 100 % відповідно до EN 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ
15 кА 100 % відповідно до МЕК 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ
20 кА 100 % відповідно до EN 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ
20 кА 100 % відповідно до МЕК 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ

Рассеиваемая мощность на полюс 2.4 В

Регулировка электромагнитного расцепителя 8 x In +/- 20

Совместимость с соединительной шиной Зверху або знизу: Так

Способ крепления Фіксація

Стандарт соответствия EN 60898-1
EN 60947-2
МЕК 60947-2
МЕК 60898-1

Степень загрязнения 3

Температура хранения -40-85 °C

Температурный диапазон эксплуатации -35-70 °C

Технология расцепителя Тепломагнітний

Тип напряжения (AC/DC) AC
DC

Тип управления Перемикач

Тропическое исполнение 2 відповідно до МЕК 60068-1

Частота сети 50 Гц

Электрическая износостойкость, циклов 10000 циклів

Относительная влажность воздуха 95-95 % на 55-55 °C

Страна производитель Франція

Ширина 18 мм

Высота 85 мм

Глубина 78.5 мм

Производитель 1-полюсные автоматические выключатели Schneider Electric

Описание

Автоматический выключатель 1P 20А C 10кА Schneider Electric iC60H защищает отходящую линию от перегрузки и токов короткого замыкания. Аппарат ставят в жилых домах и офисных помещениях. Аппарат рассчитан на номинальный ток 20 А.

Полоса электромагнитного срабатывания характеристики C составляет 5-10 × In. Исполнение на один полюс ставят на однофазную отходящую линию. Тепловой расцепитель срабатывает тем быстрее, чем больше ток превышает номинал. На DIN-рейке аппарат занимает 2 модуля. Степень защиты IP20, рабочий диапазон температур от -35 до +70 °C.

Исполнения серии Acti9 iC60 рассчитаны на работу в промышленных объектах и распределительных щитах. Для сравнения в той же серии есть Автоматический выключатель 1P 20А C 6кА Schneider Electric iC60N: другая выключающая способность.
