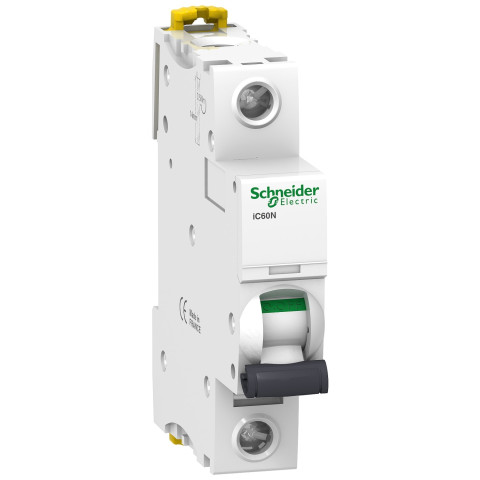

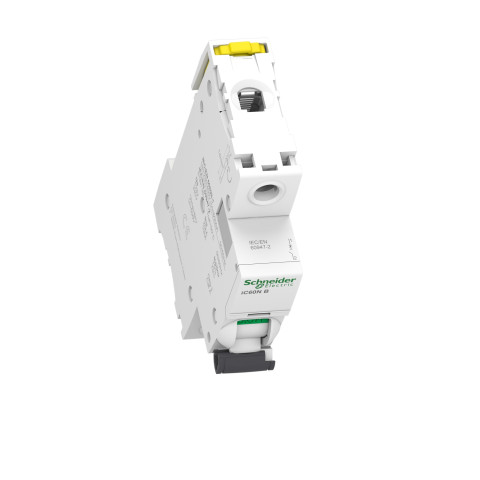

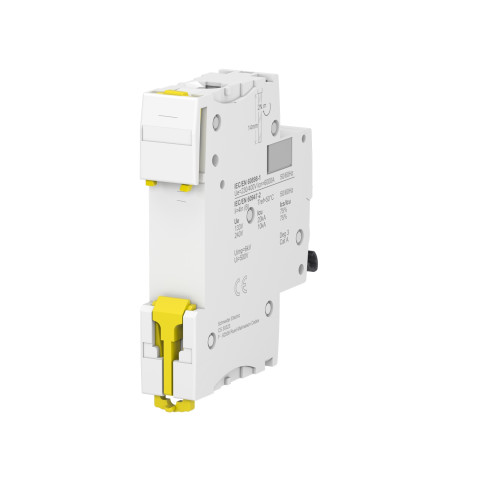

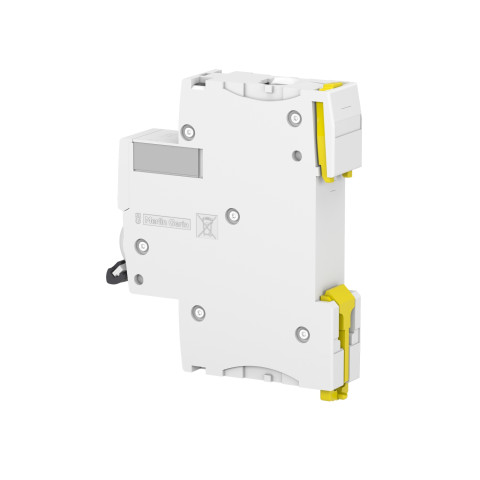

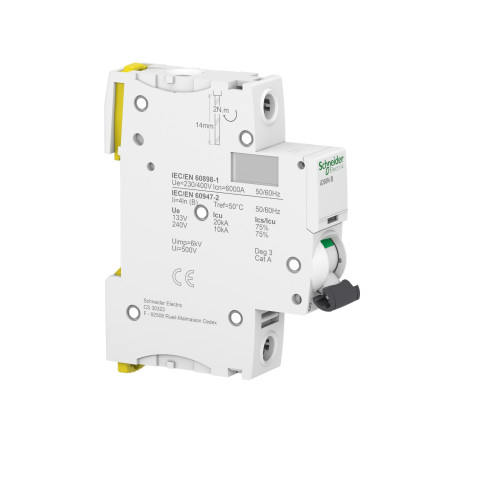

Автоматический выключатель 1P 10А B 6кА Schneider Electric iC60N
Код: 0023205
MPN: A9F78110
Официальный дистрибьютор Schneider Electric
В наличии
423.70 ₴
/шт С НДС
Хотите узнать, когда изменится цена?
Система скидок от Schneider Electric
- от 1 000 грн — 5%
- от 3 000 грн — 10%
- от 5 000 грн — 15%
- от 75 000 грн — 20%
- от 30 000 грн — B2B-условия (скидки до −40%)
Основные характеристики
Серия продукта:
Acti9 iC60
Способ установки:
DIN-рейка
Степень защиты:
IP20
Количество полюсов:
1P
Номинальное рабочее напряжение:
230 В змінний струм 50/60 Гц
12...60 В змінний струм 50/60 Гц
220...240 В змінний струм 50/60 Гц
100...133 В змінний струм 50/60 Гц
72 В ПОСТІЙНИЙ СТРУМ
12...60 В ПОСТІЙНИЙ СТРУМ
12...60 В змінний струм 50/60 Гц
220...240 В змінний струм 50/60 Гц
100...133 В змінний струм 50/60 Гц
72 В ПОСТІЙНИЙ СТРУМ
12...60 В ПОСТІЙНИЙ СТРУМ
Номинальное импульсное напряжение Uimp:
6 кВ
Все характеристики
Наличие на складах:
Склад Київ
2 шт
Доставка этого товара:
Курьером по городу (Киев, Львов)
Доставим завтра
бесплатно
Новой Почтой в отделения
При заказе до 15:00 - отправка со склада в 19:00
За тарифами перевозчика
Оплата
LiqPay
Безнал
Характеристики
Серия продукта
Acti9 iC60
Способ установки
DIN-рейка
Степень защиты
IP20
Количество полюсов
1P
Номинальное рабочее напряжение
230 В змінний струм 50/60 Гц
12...60 В змінний струм 50/60 Гц
220...240 В змінний струм 50/60 Гц
100...133 В змінний струм 50/60 Гц
72 В ПОСТІЙНИЙ СТРУМ
12...60 В ПОСТІЙНИЙ СТРУМ
12...60 В змінний струм 50/60 Гц
220...240 В змінний струм 50/60 Гц
100...133 В змінний струм 50/60 Гц
72 В ПОСТІЙНИЙ СТРУМ
12...60 В ПОСТІЙНИЙ СТРУМ
Номинальное импульсное напряжение Uimp
6 кВ
Номинальное напряжение изоляции
500 В змінний струм 50/60 Гц відповідно до EN 60947-2
500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Длина зачистки проводников
14 мм для Зверху або знизу з'єднання
Защита от утечки на землю
Відсутній
Индикатор положения контакта
Так
Индикация срабатывания
Індикатор спрацювання
Категория перенапряжения
IV
Категория применения
Категорія A відповідно до EN 60947-2
Категорія A відповідно до МЕК 60947-2
Категорія A відповідно до МЕК 60947-2
Класс токоограничения
3
Клеммы подключения
Одиночна клема (Зверху або знизу) 1-25 мм² жорсткий
Одиночна клема (Зверху або знизу) 1-16 мм² гнучкий
Одиночна клема (Зверху або знизу) 1-16 мм² гнучкий
Код отключающей способности
N
Количество 9-мм модулей
2
Количество защищённых полюсов
1
Кривая срабатывания
B
Максимальная высота над уровнем моря
0...2000 m
Механическая износостойкость
20000 циклів
Момент затяжки, Нм
2 Нм
Назначение
Розподіл
Номинальный ток
10 А
Отключающая способность, кА
6 кА
10 кА
15 кА
36 кА
20 кА
10 кА
15 кА
36 кА
20 кА
Рабочая отключающая способность Ics
27 кА 75 % відповідно до EN 60947-2 - 12...60 В змінний струм 50/60 Гц
7.5 кА 75 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц
27 кА 75 % відповідно до МЕК 60947-2 - 12...60 В змінний струм 50/60 Гц
7.5 кА 75 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц
15 кА 75 % відповідно до МЕК 60947-2 - 100...133 В змінний струм 50/60 Гц
15 кА 75 % відповідно до EN 60947-2 - 100...133 В змінний струм 50/60 Гц
6000 А 100 % відповідно до EN 60898-1 - 230 В змінний струм 50/60 Гц
6000 А 100 % відповідно до МЕК 60898-1 - 230 В змінний струм 50/60 Гц
10 кА 100 % відповідно до EN 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ
10 кА 100 % відповідно до МЕК 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ
15 кА 100 % відповідно до EN 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ
15 кА 100 % відповідно до МЕК 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ
7.5 кА 75 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц
27 кА 75 % відповідно до МЕК 60947-2 - 12...60 В змінний струм 50/60 Гц
7.5 кА 75 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц
15 кА 75 % відповідно до МЕК 60947-2 - 100...133 В змінний струм 50/60 Гц
15 кА 75 % відповідно до EN 60947-2 - 100...133 В змінний струм 50/60 Гц
6000 А 100 % відповідно до EN 60898-1 - 230 В змінний струм 50/60 Гц
6000 А 100 % відповідно до МЕК 60898-1 - 230 В змінний струм 50/60 Гц
10 кА 100 % відповідно до EN 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ
10 кА 100 % відповідно до МЕК 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ
15 кА 100 % відповідно до EN 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ
15 кА 100 % відповідно до МЕК 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ
Рассеиваемая мощность на полюс
2.3 В
Регулировка электромагнитного расцепителя
4 x In +/- 20
Совместимость с соединительной шиной
Зверху або знизу: Так
Способ крепления
Фіксація
Стандарт соответствия
МЕК 60898-1
EN 60898-1
EN 60947-2
МЕК 60947-2
EN 60898-1
EN 60947-2
МЕК 60947-2
Степень загрязнения
3
Температура хранения
-40-85 °C
Температурный диапазон эксплуатации
-35-70 °C
Технология расцепителя
Тепломагнітний
Тип напряжения (AC/DC)
DC
AC
AC
Тип управления
Перемикач
Тропическое исполнение
2 відповідно до МЕК 60068-1
Частота сети
50 Гц
Электрическая износостойкость, циклов
10000 циклів
Относительная влажность воздуха
95-95 % на 55-55 °C
Страна производитель
Франція
Ширина
18 мм
Высота
85 мм
Глубина
78.5 мм
Производитель
1-полюсные автоматические выключатели Schneider Electric
Описание
Автоматический выключатель 1P 10А B 6кА Schneider Electric iC60N размыкает линию, когда ток превышает допустимый уровень или возникает короткое замыкание. Типовая сфера применения: оборудование жилых домов и офисных помещений. Аппарат рассчитан на номинальный ток 10 А.
Характеристика B задает полосу электромагнитного срабатывания 3-5 × In и подходит линиям без заметных пусковых токов. Однополюсное исполнение размыкает один фазный проводник. Тепловой расцепитель срабатывает тем быстрее, чем больше ток превышает номинал. На DIN-рейке аппарат занимает 2 модуля. Степень защиты IP20, рабочий диапазон температур от -35 до +70 °C.
Серию Acti9 iC60 применяют прежде всего для промышленных объектов и распределительных щитов. Вариант для сравнения: Автоматический выключатель 4P 10А B 6кА Schneider Electric iC60N 10А, другая полюсность.
- соответствие IEC 60898-1
- номинальное напряжение изоляции 500 В
- номинальное импульсное выдерживаемое напряжение 6 кВ
- механическая износостойкость 20 000 циклов
- электрическая износостойкость 10 000 циклов
- класс ограничения энергии 3
