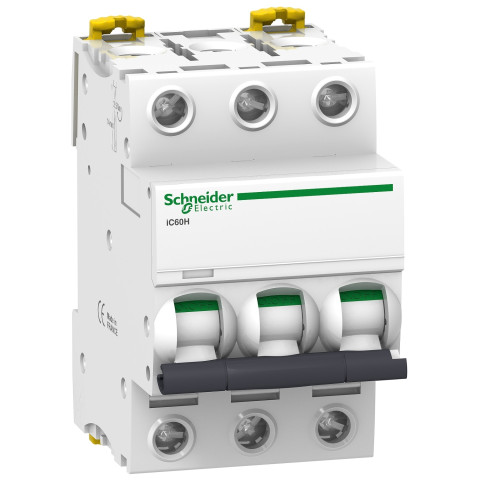

Автоматический выключатель 3P 50А C 10кА Schneider Electric iC60H

Name: Автоматический выключатель 3P 50А C 10кА Schneider Electric iC60H
Brand: Schneider Electric
SKU: 0036611
Price: 3259.15 UAH
Availability: OutOfStock

0 Оставить отзыв

Код: 0036611 MPN: A9F89350

Официальный дистрибьютор Schneider Electric

Для ООО и ФЛП — специальные условия и договорная цена
Получить цену →

Предзаказ

Цена может меняться. Актуальную стоимость и срок поставки уточняйте у менеджера.

3 259.15 ₴

/шт

С НДС

Хотите узнать, когда изменится цена?

от 1 000 грн — 5%
от 3 000 грн — 10%
от 5 000 грн — 15%
от 75 000 грн — 20%
от 30 000 грн — B2B-условия (скидки до −40%)

Основные характеристики

Серия продукта: Acti9 iC60

Способ установки: DIN-рейка

Степень защиты: IP20

Количество полюсов: 3P

Номинальное рабочее напряжение: 220...240 В змінний струм 50/60 Гц
400 В змінний струм 50/60 Гц
380...415 В змінний струм 50/60 Гц
440 В змінний струм 50/60 Гц
12...133 В змінний струм 50/60 Гц
125...180 В ПОСТІЙНИЙ СТРУМ

Номинальное импульсное напряжение Uimp: 6 кВ

Все характеристики

Оплата

LiqPay

Безнал

Характеристики

Серия продукта Acti9 iC60

Способ установки DIN-рейка

Степень защиты IP20

Количество полюсов 3P

Номинальное рабочее напряжение 220...240 В змінний струм 50/60 Гц
400 В змінний струм 50/60 Гц
380...415 В змінний струм 50/60 Гц
440 В змінний струм 50/60 Гц
12...133 В змінний струм 50/60 Гц
125...180 В ПОСТІЙНИЙ СТРУМ

Номинальное импульсное напряжение Uimp 6 кВ

Номинальное напряжение изоляции 500 В змінний струм 50/60 Гц відповідно до EN 60947-2
500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2

Длина зачистки проводников 14 мм для Зверху або знизу з'єднання

Защита от утечки на землю Окремий блок

Индикатор положения контакта Так

Индикация срабатывания Індикатор спрацювання

Категория перенапряжения IV

Категория применения Категорія A відповідно до EN 60947-2
Категорія A відповідно до МЕК 60947-2

Класс токоограничения 3

Клеммы подключения Одиночна клема (Зверху або знизу) 1-35 мм² жорсткий
Одиночна клема (Зверху або знизу) 1-25 мм² гнучкий

Код отключающей способности H

Количество 9-мм модулей 6

Количество защищённых полюсов 3

Кривая срабатывания C

Максимальная высота над уровнем моря 0...2000 m

Механическая износостойкость 20000 циклів

Момент затяжки, Нм 3.5 Нм

Назначение Розподіл

Номинальный ток 50 А

Отключающая способность, кА 10 кА
42 кА
15 кА
30 кА

Рабочая отключающая способность Ics 15 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц
7.5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц
5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц
15 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц
7.5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц
5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц
7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц
7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц
21 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц
21 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц
15 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
15 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ

Рассеиваемая мощность на полюс 4.0 В

Регулировка электромагнитного расцепителя 8 x In +/- 20

Совместимость с соединительной шиной Зверху або знизу: Так

Способ крепления Фіксація

Стандарт соответствия МЕК 60947-2
EN 60947-2
МЕК 60898-1
EN 60898-1

Степень загрязнения 3

Температура хранения -40-85 °C

Температурный диапазон эксплуатации -35-70 °C

Технология расцепителя Тепломагнітний

Тип напряжения (AC/DC) AC
DC

Тип управления Перемикач

Тропическое исполнение 2 відповідно до МЕК 60068-1

Частота сети 50 Гц

Электрическая износостойкость, циклов 10000 циклів

Относительная влажность воздуха 95-95 % на 55-55 °C

Страна производитель Франція

Ширина 54 мм

Высота 85 мм

Глубина 78.5 мм

Производитель 3-полюсные автоматические выключатели Schneider Electric

Описание

Автоматический выключатель 3P 50А C 10кА Schneider Electric iC60H защищает отходящую линию от перегрузки и токов короткого замыкания. Такие исполнения применяют для жилых домов и офисных помещений. Номинальный ток 50 А определяет длительную нагрузку, под которую подбирают аппарат.

Полоса электромагнитного срабатывания характеристики C составляет 5-10 × In. Трехполюсное исполнение размыкает три фазы. Время срабатывания теплового расцепителя зависит от кратности перегрузки, а не только от факта превышения. На DIN-рейке аппарат занимает 6 модулей. Оболочка соответствует IP20, аппарат работает в диапазоне температур от -35 до +70 °C.

Исполнения серии Acti9 iC60 рассчитаны на работу в промышленных объектах и распределительных щитах. Для сравнения в той же серии есть Автоматический выключатель 3P 50А C 6кА Schneider Electric iC60N: другая выключающая способность.
