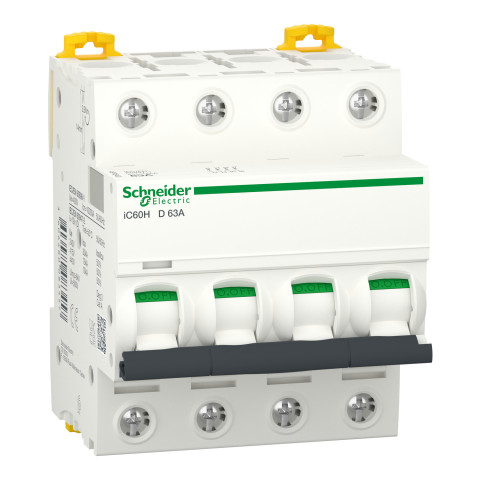

Автоматический выключатель 4P 63А D 10кА Schneider Electric iC60H

Автоматический выключатель 4P 63А D 10кА Schneider Electric iC60H

Name: Автоматический выключатель 4P 63А D 10кА Schneider Electric iC60H
Brand: Schneider Electric
SKU: 0036755
Price: 6688.66 UAH
Availability: OutOfStock

0 Оставить отзыв

Код: 0036755 MPN: A9F85463

Официальный дистрибьютор Schneider Electric

Для ООО и ФЛП — специальные условия и договорная цена
Получить цену →

Предзаказ

Цена может меняться. Актуальную стоимость и срок поставки уточняйте у менеджера.

6 688.66 ₴

/шт

С НДС

Хотите узнать, когда изменится цена?

от 1 000 грн — 5%
от 3 000 грн — 10%
от 5 000 грн — 15%
от 75 000 грн — 20%
от 30 000 грн — B2B-условия (скидки до −40%)

Основные характеристики

Серия продукта: Acti9

Способ установки: DIN-рейка

Степень защиты: IP20

Количество полюсов: 4P

Номинальное рабочее напряжение: 220...240 В змінний струм 50/60 Гц
400 В змінний струм 50/60 Гц
380...415 В змінний струм 50/60 Гц
440 В змінний струм 50/60 Гц
12...133 В змінний струм 50/60 Гц
180...250 В ПОСТІЙНИЙ СТРУМ

Номинальное импульсное напряжение Uimp: 6 кВ

Все характеристики

Оплата

LiqPay

Безнал

Характеристики

Серия продукта Acti9

Способ установки DIN-рейка

Степень защиты IP20

Количество полюсов 4P

Номинальное рабочее напряжение 220...240 В змінний струм 50/60 Гц
400 В змінний струм 50/60 Гц
380...415 В змінний струм 50/60 Гц
440 В змінний струм 50/60 Гц
12...133 В змінний струм 50/60 Гц
180...250 В ПОСТІЙНИЙ СТРУМ

Номинальное импульсное напряжение Uimp 6 кВ

Номинальное напряжение изоляции 500 В змінний струм 50/60 Гц відповідно до EN 60947-2
500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2

Длина зачистки проводников 14 мм для Зверху або знизу з'єднання

Защита от утечки на землю Окремий блок

Индикатор положения контакта Так

Индикация срабатывания Індикатор спрацювання

Категория перенапряжения IV

Категория применения Категорія A відповідно до EN 60947-2
Категорія A відповідно до МЕК 60947-2

Класс токоограничения 3

Клеммы подключения Одиночна клема (Зверху або знизу) 1-35 мм² жорсткий
Одиночна клема (Зверху або знизу) 1-25 мм² гнучкий

Код отключающей способности H

Количество 9-мм модулей 8

Количество защищённых полюсов 4

Кривая срабатывания D

Максимальная высота над уровнем моря 0...2000 m

Механическая износостойкость 20000 циклів

Момент затяжки, Нм 3.5 Нм

Назначение Розподіл

Номинальный ток 63 А

Отключающая способность, кА 10 кА
42 кА
15 кА
30 кА

Рабочая отключающая способность Ics 15 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц
7.5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц
5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц
15 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц
7.5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц
5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц
7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц
7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц
21 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц
21 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц
15 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ
15 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ

Рассеиваемая мощность на полюс 5.6 В

Регулировка электромагнитного расцепителя 12 x In +/- 20

Совместимость с соединительной шиной Зверху або знизу: Так

Способ крепления Фіксація

Стандарт соответствия EN 60898-1
EN 60947-2
МЕК 60898-1
МЕК 60947-2

Степень загрязнения 3

Температура хранения -40-85 °C

Температурный диапазон эксплуатации -35-70 °C

Технология расцепителя Тепломагнітний

Тип напряжения (AC/DC) AC
DC

Тип управления Перемикач

Тропическое исполнение 2 відповідно до МЕК 60068-1

Частота сети 50 Гц

Электрическая износостойкость, циклов 10000 циклів

Относительная влажность воздуха 95-95 % на 55-55 °C

Страна производитель Франція

Ширина 72 мм

Высота 85 мм

Глубина 78.5 мм

Производитель 4-полюсные автоматические выключатели Schneider Electric

Описание

Автоматический выключатель 4P 63А D 10кА Schneider Electric iC60H защищает отходящую линию от перегрузки и токов короткого замыкания. Такие исполнения применяют для жилых домов и офисных помещений. Аппарат рассчитан на номинальный ток 63 А.

Характеристика D задает полосу электромагнитного срабатывания 10-20 × In и рассчитана на большие пусковые токи. Разрыв охватывает все четыре проводника трехфазной линии вместе с нейтралью. Превышение номинала не ведет к мгновенному размыканию: тепловой расцепитель учитывает и величину, и длительность перегрузки. В щите аппарат становится на DIN-рейку 35 мм. Степень защиты IP20, рабочий диапазон температур от -35 до +70 °C.

Серию Acti9 применяют прежде всего для промышленных объектов и распределительных щитов. Вариант для сравнения: Автоматический выключатель 2P 63А D 10кА Schneider Electric iC60H, другая полюсность.
