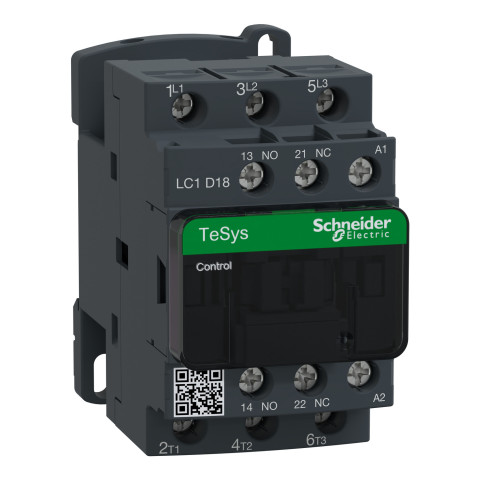

Контактор силовой 18А 220В Schneider Electric TeSys Deca
Код: 0030014
MPN: LC1D18M7
Официальный дистрибьютор Schneider Electric
Предзаказ
Цена может меняться. Актуальную стоимость и срок поставки уточняйте у менеджера.
2 841.07 ₴
/шт С НДС
Хотите узнать, когда изменится цена?
Система скидок от Schneider Electric
- от 1 000 грн — 5%
- от 3 000 грн — 10%
- от 5 000 грн — 15%
- от 75 000 грн — 20%
- от 30 000 грн — B2B-условия (скидки до −40%)
Основные характеристики
Серия продукта:
TeSys Deca
Способ установки:
Пластина
DIN-рейка
DIN-рейка
Степень защиты:
IP20
Количество полюсов:
3P
Номинальное рабочее напряжение:
Коло подачі живлення: <= 690 В змінний струм 25...400 Гц
Коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ
Коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ
Напряжение катушки управления:
220 В змінний струм 50/60 Гц
Все характеристики
Оплата
LiqPay
Безнал
Характеристики
Серия продукта
TeSys Deca
Способ установки
Пластина
DIN-рейка
DIN-рейка
Степень защиты
IP20
Количество полюсов
3P
Номинальное рабочее напряжение
Коло подачі живлення: <= 690 В змінний струм 25...400 Гц
Коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ
Коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ
Напряжение катушки управления
220 В змінний струм 50/60 Гц
Номинальное импульсное напряжение Uimp
6 кВ
Номинальное напряжение изоляции
Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1
Коло подачі живлення: 600 В CSA сертифікований
Коло подачі живлення: 600 В UL сертифікований
Схема сигналізації: 690 В відповідно до МЕК 60947-1
Схема сигналізації: 600 В CSA сертифікований
Схема сигналізації: 600 В UL сертифікований
Коло подачі живлення: 600 В CSA сертифікований
Коло подачі живлення: 600 В UL сертифікований
Схема сигналізації: 690 В відповідно до МЕК 60947-1
Схема сигналізації: 600 В CSA сертифікований
Схема сигналізації: 600 В UL сертифікований
Включающая способность Icm
140 А змінний струм для схема сигналізації відповідно до МЕК 60947-5-1
250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1
300 А на 440 В для коло подачі живлення відповідно до МЕК 60947
250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1
300 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Главные контакты
3 NO (ГЕРМЕТИЧНИЙ)
Дополнительные контакты
Тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1
Тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1
Тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1
Категория перенапряжения
III
Категория применения
AC-1
AC-4
AC-3
AC-3e
AC-4
AC-3
AC-3e
Клеммы подключения
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Ланцюг управління: Гвинтовий затискач 2 1-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 1 1.5-6 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 2 1.5-6 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 1 1-6 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Коло подачі живлення: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Коло подачі живлення: Гвинтовий затискач 1 1.5-6 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 2 1.5-6 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Ланцюг управління: Гвинтовий затискач 2 1-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 1 1.5-6 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 2 1.5-6 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 1 1-6 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Коло подачі живлення: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Коло подачі живлення: Гвинтовий затискач 1 1.5-6 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 2 1.5-6 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Кратковременно выдерживаемый ток Icw
145 А на <40 °C - 10 с для коло подачі живлення
240 А на <40 °C - 1 с для коло подачі живлення
40 А на <40 °C - 10 хв для коло подачі живлення
84 А на <40 °C - 1 хв для коло подачі живлення
100 А - 1 с для схема сигналізації
120 А - 500 мс для схема сигналізації
140 А - 100 мс для схема сигналізації
240 А на <40 °C - 1 с для коло подачі живлення
40 А на <40 °C - 10 хв для коло подачі живлення
84 А на <40 °C - 1 хв для коло подачі живлення
100 А - 1 с для схема сигналізації
120 А - 500 мс для схема сигналізації
140 А - 100 мс для схема сигналізації
Максимальная высота над уровнем моря
0...3000 m
Механическая износостойкость
15 мільйонів циклів
Момент затяжки, Нм
1.7 Нм
Мощность втягивания катушки
70-70 В·А 60 Гц cos phi 0.75 (на 20 °C)
70-70 В·А 50 Гц cos phi 0.75 (на 20 °C)
70-70 В·А 50 Гц cos phi 0.75 (на 20 °C)
Мощность двигателя
1 к.с на 115 В змінний струм 50/60 Гц для 1 фаза двигуни
3 к.с на 230/240 В змінний струм 50/60 Гц для 1 фаза двигуни
5 к.с на 200/208 В змінний струм 50/60 Гц для 3 фази двигуни
5 к.с на 230/240 В змінний струм 50/60 Гц для 3 фази двигуни
10 к.с на 460/480 В змінний струм 50/60 Гц для 3 фази двигуни
15 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази двигуни
3 к.с на 230/240 В змінний струм 50/60 Гц для 1 фаза двигуни
5 к.с на 200/208 В змінний струм 50/60 Гц для 3 фази двигуни
5 к.с на 230/240 В змінний струм 50/60 Гц для 3 фази двигуни
10 к.с на 460/480 В змінний струм 50/60 Гц для 3 фази двигуни
15 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази двигуни
Мощность удержания катушки
7.5-7.5 В·А 60 Гц cos phi 0.3 (на 20 °C)
7-7 В·А 50 Гц cos phi 0.3 (на 20 °C)
7-7 В·А 50 Гц cos phi 0.3 (на 20 °C)
Номинальный рабочий ток
18 А (на < 60 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення
32 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення
18 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення
32 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення
18 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення
Рассеиваемая мощность на полюс
2.5 В AC-1
0.8 В AC-3
0.8 В AC-3e
0.8 В AC-3
0.8 В AC-3e
Род тока катушки управления
Змінний струм на 50/60 Гц стандартний
Стандарт соответствия
CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
МЕК 60947-4-1
МЕК 60947-5-1
UL 508
МЕК 60335-1
EN 60947-4-1
EN 60947-5-1
МЕК 60947-4-1
МЕК 60947-5-1
UL 508
МЕК 60335-1
Степень загрязнения
3
Тропическое исполнение
TH відповідно до МЕК 60068-2-30
Условный тепловой ток Ith
10 А (на 60 °C) для схема сигналізації
32 А (на 60 °C) для коло подачі живлення
32 А (на 60 °C) для коло подачі живлення
Частота переключения
3600 цикл/год на < 60 °C
Электрическая износостойкость, циклов
1.65 мільйонів циклів 18 А AC-3 на Ue <= 440 В
1 мільйонів циклів 32 А AC-1 на Ue <= 440 В
1.65 мільйонів циклів 18 А AC-3e на Ue <= 440 В
1 мільйонів циклів 32 А AC-1 на Ue <= 440 В
1.65 мільйонів циклів 18 А AC-3e на Ue <= 440 В
Страна производитель
Франція
Сертификаты
GOST
UL
RINA
CCC
DNV
BV
GL
CSA
LROS (Lloyds реєстр судноплавства)
UKCA
UL
RINA
CCC
DNV
BV
GL
CSA
LROS (Lloyds реєстр судноплавства)
UKCA
Ширина
45 мм
Высота
77 мм
Глубина
86 мм
Производитель
Силовые контакторы Schneider Electric
Описание
Контактор силовой 18А 220В Schneider Electric TeSys Deca включает и выключает силовую нагрузку командой из цепи управления. Такие исполнения применяют для жилых домов и офисных помещений. По номинальному току 18 А аппарат подбирают под сечение кабеля и расчетную нагрузку линии.
Напряжение катушки управления 220 В змінний струм 50/60 Гц. Монтируется на DIN-рейку 45 мм. Степень защиты IP20.
Исполнения серии TeSys Deca рассчитаны на работу в промышленных объектах и распределительных щитах.
- соответствие IEC/EN 60947-4-1
- номинальное напряжение изоляции 690 В
- номинальное импульсное выдерживаемое напряжение 6 кВ
- сечение присоединяемого проводника 1-4 мм²
- момент затяжки 1,7 Н·м
- рабочая частота 50/60 Гц
