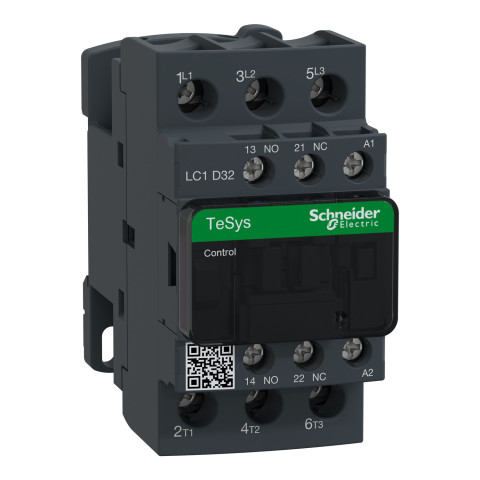

Контактор силовой 32А 220В Schneider Electric TeSys Deca
Код: 0037680
MPN: LC1D32M7
Официальный дистрибьютор Schneider Electric
В наличии
5 164.85 ₴
/шт С НДС
Хотите узнать, когда изменится цена?
Система скидок от Schneider Electric
- от 1 000 грн — 5%
- от 3 000 грн — 10%
- от 5 000 грн — 15%
- от 75 000 грн — 20%
- от 30 000 грн — B2B-условия (скидки до −40%)
Основные характеристики
Серия продукта:
TeSys Deca
Способ установки:
Пластина
DIN-рейка
DIN-рейка
Степень защиты:
IP20
Количество полюсов:
3P
Номинальное рабочее напряжение:
Коло подачі живлення: <= 690 В змінний струм 25...400 Гц
Коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ
Коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ
Напряжение катушки управления:
220 В змінний струм 50/60 Гц
Все характеристики
Наличие на складах:
Склад Київ
2 шт
Доставка этого товара:
Курьером по городу (Киев, Львов)
Доставим завтра
бесплатно
Новой Почтой в отделения
При заказе до 15:00 - отправка со склада в 19:00
За тарифами перевозчика
Оплата
LiqPay
Безнал
Характеристики
Серия продукта
TeSys Deca
Способ установки
Пластина
DIN-рейка
DIN-рейка
Степень защиты
IP20
Количество полюсов
3P
Номинальное рабочее напряжение
Коло подачі живлення: <= 690 В змінний струм 25...400 Гц
Коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ
Коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ
Напряжение катушки управления
220 В змінний струм 50/60 Гц
Номинальное импульсное напряжение Uimp
6 кВ
Номинальное напряжение изоляции
Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1
Коло подачі живлення: 600 В CSA сертифікований
Коло подачі живлення: 600 В UL сертифікований
Схема сигналізації: 690 В відповідно до МЕК 60947-1
Схема сигналізації: 600 В CSA сертифікований
Схема сигналізації: 600 В UL сертифікований
Коло подачі живлення: 600 В CSA сертифікований
Коло подачі живлення: 600 В UL сертифікований
Схема сигналізації: 690 В відповідно до МЕК 60947-1
Схема сигналізації: 600 В CSA сертифікований
Схема сигналізації: 600 В UL сертифікований
Включающая способность Icm
140 А змінний струм для схема сигналізації відповідно до МЕК 60947-5-1
250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1
550 А на 440 В для коло подачі живлення відповідно до МЕК 60947
250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1
550 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Главные контакты
3 NO (ГЕРМЕТИЧНИЙ)
Дополнительные контакты
Тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1
Тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1
Тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1
Категория перенапряжения
III
Категория применения
AC-4
AC-1
AC-3
AC-3e
AC-1
AC-3
AC-3e
Клеммы подключения
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Ланцюг управління: Гвинтовий затискач 2 1-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 1 2.5-10 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 2 2.5-10 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 1 1-10 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Коло подачі живлення: Гвинтовий затискач 2 1.5-6 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Коло подачі живлення: Гвинтовий затискач 1 1.5-10 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 2 2.5-10 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Ланцюг управління: Гвинтовий затискач 2 1-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 1 2.5-10 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 2 2.5-10 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 1 1-10 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Коло подачі живлення: Гвинтовий затискач 2 1.5-6 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Коло подачі живлення: Гвинтовий затискач 1 1.5-10 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 2 2.5-10 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Кратковременно выдерживаемый ток Icw
260 А на <40 °C - 10 с для коло подачі живлення
430 А на <40 °C - 1 с для коло подачі живлення
60 А на <40 °C - 10 хв для коло подачі живлення
138 А на <40 °C - 1 хв для коло подачі живлення
100 А - 1 с для схема сигналізації
120 А - 500 мс для схема сигналізації
140 А - 100 мс для схема сигналізації
430 А на <40 °C - 1 с для коло подачі живлення
60 А на <40 °C - 10 хв для коло подачі живлення
138 А на <40 °C - 1 хв для коло подачі живлення
100 А - 1 с для схема сигналізації
120 А - 500 мс для схема сигналізації
140 А - 100 мс для схема сигналізації
Максимальная высота над уровнем моря
0...3000 m
Механическая износостойкость
15 мільйонів циклів
Момент затяжки, Нм
1.7 Нм
2.5 Нм
2.5 Нм
Мощность втягивания катушки
70-70 В·А 60 Гц cos phi 0.75 (на 20 °C)
70-70 В·А 50 Гц cos phi 0.75 (на 20 °C)
70-70 В·А 50 Гц cos phi 0.75 (на 20 °C)
Мощность двигателя
2 к.с на 115 В змінний струм 50/60 Гц для 1 фаза двигуни
5 к.с на 230/240 В змінний струм 50/60 Гц для 1 фаза двигуни
10 к.с на 200/208 В змінний струм 50/60 Гц для 3 фази двигуни
10 к.с на 230/240 В змінний струм 50/60 Гц для 3 фази двигуни
20 к.с на 460/480 В змінний струм 50/60 Гц для 3 фази двигуни
25 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази двигуни
5 к.с на 230/240 В змінний струм 50/60 Гц для 1 фаза двигуни
10 к.с на 200/208 В змінний струм 50/60 Гц для 3 фази двигуни
10 к.с на 230/240 В змінний струм 50/60 Гц для 3 фази двигуни
20 к.с на 460/480 В змінний струм 50/60 Гц для 3 фази двигуни
25 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази двигуни
Мощность удержания катушки
7.5-7.5 В·А 60 Гц cos phi 0.3 (на 20 °C)
7-7 В·А 50 Гц cos phi 0.3 (на 20 °C)
7-7 В·А 50 Гц cos phi 0.3 (на 20 °C)
Номинальный рабочий ток
32 А (на < 60 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення
50 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення
32 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення
50 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення
32 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення
Рассеиваемая мощность на полюс
2 В AC-3
5 В AC-1
2 В AC-3e
5 В AC-1
2 В AC-3e
Род тока катушки управления
Змінний струм на 50/60 Гц стандартний
Стандарт соответствия
CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
МЕК 60947-4-1
МЕК 60947-5-1
UL 508
МЕК 60335-1
EN 60947-4-1
EN 60947-5-1
МЕК 60947-4-1
МЕК 60947-5-1
UL 508
МЕК 60335-1
Степень загрязнения
3
Тропическое исполнение
TH відповідно до МЕК 60068-2-30
Условный тепловой ток Ith
10 А (на 60 °C) для схема сигналізації
50 А (на 60 °C) для коло подачі живлення
50 А (на 60 °C) для коло подачі живлення
Частота переключения
3600 цикл/год на < 60 °C
Электрическая износостойкость, циклов
1.65 мільйонів циклів 32 А AC-3 на Ue <= 440 В
1.4 мільйонів циклів 50 А AC-1 на Ue <= 440 В
1.65 мільйонів циклів 32 А AC-3e на Ue <= 440 В
1.4 мільйонів циклів 50 А AC-1 на Ue <= 440 В
1.65 мільйонів циклів 32 А AC-3e на Ue <= 440 В
Страна производитель
Франція
Сертификаты
DNV
RINA
LROS (Lloyds реєстр судноплавства)
CCC
CSA
GL
GOST
BV
UL
UKCA
RINA
LROS (Lloyds реєстр судноплавства)
CCC
CSA
GL
GOST
BV
UL
UKCA
Ширина
45 мм
Высота
85 мм
Глубина
92 мм
Производитель
Силовые контакторы Schneider Electric
Описание
Контактор силовой 32А 220В Schneider Electric TeSys Deca коммутирует силовую цепь двигателя или другой нагрузки по сигналу катушки управления. Типовая сфера применения: оборудование жилых домов и офисных помещений. Номинальный ток 32 А определяет длительную нагрузку, под которую подбирают аппарат.
Напряжение катушки управления 220 В змінний струм 50/60 Гц. Монтируется на DIN-рейку 45 мм. По степени защиты исполнение соответствует IP20.
Исполнения серии TeSys Deca рассчитаны на работу в промышленных объектах и распределительных щитах.
- соответствие IEC/EN 60947-4-1
- номинальное напряжение изоляции 690 В
- номинальное импульсное выдерживаемое напряжение 6 кВ
- сечение присоединяемого проводника 1-4 мм²
- момент затяжки 1,7 Н·м
- рабочая частота 50/60 Гц
