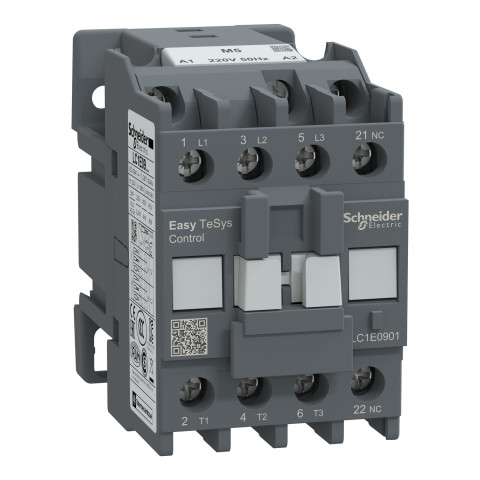

Контактор силовой 9А 220В Schneider Electric TeSys 1NC
Код: 0103025
MPN: LC1E0901M5
Официальный дистрибьютор Schneider Electric
Предзаказ
Цена может меняться. Актуальную стоимость и срок поставки уточняйте у менеджера.
1 080.14 ₴
/шт С НДС
Хотите узнать, когда изменится цена?
Система скидок от Schneider Electric
- от 1 000 грн — 5%
- от 3 000 грн — 10%
- от 5 000 грн — 15%
- от 75 000 грн — 20%
- от 30 000 грн — B2B-условия (скидки до −40%)
Основные характеристики
Серия продукта:
EasyPact
Способ установки:
DIN-рейка
Пластина
Пластина
Степень защиты:
IP60
Количество полюсов:
3P
Номинальное рабочее напряжение:
Коло подачі живлення: <= 690 В змінний струм 50/60 Гц
Напряжение катушки управления:
220 В змінний струм 50 Гц
Все характеристики
Оплата
LiqPay
Безнал
Характеристики
Серия продукта
EasyPact
Способ установки
DIN-рейка
Пластина
Пластина
Степень защиты
IP60
Количество полюсов
3P
Номинальное рабочее напряжение
Коло подачі живлення: <= 690 В змінний струм 50/60 Гц
Напряжение катушки управления
220 В змінний струм 50 Гц
Номинальное импульсное напряжение Uimp
6 кВ
Номинальное напряжение изоляции
690 В відповідно до МЕК 60947-4-1
Включающая способность Icm
90 А на 440 В змінний струм для коло подачі живлення відповідно до МЕК 60947-4-1
Главные контакты
3 NO (ГЕРМЕТИЧНИЙ)
Дополнительные контакты
1 нормально закритий
Категория перенапряжения
III
Категория применения
AC-3
AC-1
AC-1
Клеммы подключения
Коло подачі живлення: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Коло подачі живлення: Гвинтовий затискач 2 1-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Коло подачі живлення: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Ланцюг управління: Гвинтовий затискач 2 1-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 2 1-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Коло подачі живлення: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Коло подачі живлення: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Ланцюг управління: Гвинтовий затискач 2 1-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Кратковременно выдерживаемый ток Icw
105 А на <40 °C - 10 с для коло подачі живлення
61 А на <40 °C - 60 с для коло подачі живлення
30 А на <40 °C - 600 с для коло подачі живлення
61 А на <40 °C - 60 с для коло подачі живлення
30 А на <40 °C - 600 с для коло подачі живлення
Максимальная высота над уровнем моря
3000 m без зниження номінальних характеристик
Механическая износостойкость
10000000 циклів
Момент затяжки, Нм
1.2 Нм
Мощность втягивания катушки
95-95 В·А 50 Гц cos phi 0.75 (на 20 °C)
95-95 В·А 60 Гц cos phi 0.75 (на 20 °C)
95-95 В·А 60 Гц cos phi 0.75 (на 20 °C)
Мощность двигателя
2.2 кВт на 220...230 В змінний струм 50/60 Гц
4 кВт на 380...400 В
4 кВт на 415 В
4 кВт на 440 В
5.5 кВт на 500 В
5.5 кВт на 660...690 В
4 кВт на 380...400 В
4 кВт на 415 В
4 кВт на 440 В
5.5 кВт на 500 В
5.5 кВт на 660...690 В
Мощность удержания катушки
8.3-8.3 В·А 50 Гц cos phi 0.3 (на 20 °C)
8.5-8.5 В·А 60 Гц cos phi 0.3 (на 20 °C)
8.5-8.5 В·А 60 Гц cos phi 0.3 (на 20 °C)
Номинальный рабочий ток
9 А (на < 55 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення
25 А (на < 55 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення
25 А (на < 55 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення
Рассеиваемая мощность на полюс
0.2 В AC-3
1.6 В AC-1
1.6 В AC-1
Род тока катушки управления
Змінний струм на 50 Гц
Стандарт соответствия
МЕК 60947-1
МЕК 60947-5-1
МЕК 60947-4-1
МЕК 60947-5-1
МЕК 60947-4-1
Степень загрязнения
3
Тропическое исполнение
TH (ступінь забруднення 3) відповідно до МЕК 60068-2-30
Условный тепловой ток Ith
25 А (на 55 °C) для коло подачі живлення
Частота переключения
1800 цикл/год на < 60 °C
Электрическая износостойкость, циклов
1400000 циклів AC-3
150000 циклів AC-1
150000 циклів AC-1
Страна производитель
Індія
Сертификаты
CE
EAC
EAC
Ширина
45 мм
Высота
74 мм
Глубина
80 мм
Производитель
Силовые контакторы Schneider Electric
Описание
Контактор силовой 9А 220В Schneider Electric TeSys 1NC выполняет частые коммутации силовой цепи и держит нагрузку, пока катушка под напряжением. Такие исполнения применяют для офисных помещений и промышленных объектов. Номинальный ток 9 А определяет длительную нагрузку, под которую подбирают аппарат.
Напряжение катушки управления 220 В змінний струм 50 Гц. Монтируется на DIN-рейку 35 мм. Оболочка имеет степень защиты IP60.
Исполнения серии EasyPact рассчитаны на работу в распределительных щитах и установках с электроприводом.
- соответствие IEC 60947-1
- номинальное напряжение изоляции 690 В
- номинальное импульсное выдерживаемое напряжение 6 кВ
- механическая износостойкость 10 000 000 циклов
- электрическая износостойкость 1 400 000 циклов
- сечение присоединяемого проводника 1-4 мм²
