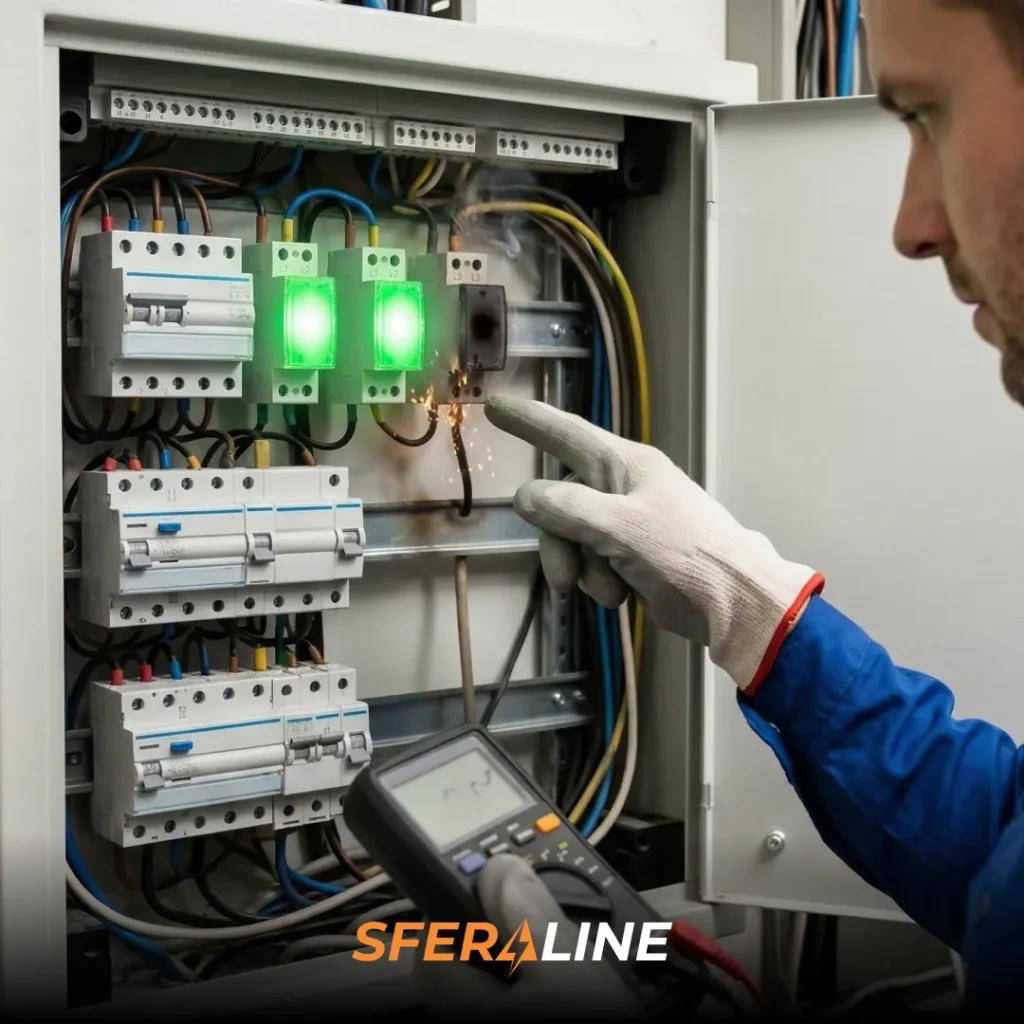

В современных электрощитах всё чаще используют не только автоматы защиты или реле контроля, но и простой, но очень информативный элемент — светосигнальный индикатор напряжения. Это небольшое модульное устройство, которое позволяет буквально одним взглядом понять, есть ли напряжение в сети и работает ли электросистема правильно.
На первый взгляд индикатор выглядит как обычная лампа на DIN-рейку. Однако в реальной эксплуатации он играет важную роль — помогает быстро диагностировать проблемы в электросети, экономит время при обслуживании щитов и позволяет оперативно реагировать на неисправности.
Что такое модульный светосигнальный индикатор
Модульный светосигнальный индикатор — это электротехническое устройство, которое устанавливается в распределительный щит и сигнализирует о наличии или отсутствии напряжения в сети.
Конструктивно он выполнен в формате стандартного модульного оборудования, поэтому легко монтируется на DIN-рейку рядом с автоматическими выключателями, реле или контакторами. Внутри устройства находится светодиод или сигнальная лампа, которая загорается, когда на клеммы подается напряжение. Таким образом индикатор фактически выполняет роль визуального сигнала о состоянии электрической цепи. Если напряжение присутствует — индикатор светится. Если питание пропало или произошла неисправность — сигнал исчезает.
Это кажется элементарной функцией, но именно она часто позволяет мгновенно определить причину проблемы в сети.
Зачем нужны индикаторы напряжения в электрощите
Когда в здании пропадает свет или перестает работать оборудование, первый вопрос — где именно возникла проблема. Это может быть авария в сети, отключение автомата, обрыв фазы или неисправность оборудования. Без индикаторов электромонтажнику пришлось бы использовать тестеры или мультиметры и проверять каждую линию отдельно. Это занимает время и не всегда удобно, особенно на больших объектах.
Светосигнальные индикаторы решают эту задачу значительно проще. Они сразу показывают, в каком состоянии находится сеть.
| Пример работы индикаторов в трехфазном электрощите В трехфазном щите часто устанавливают три индикатора — по одному на каждую фазу. 1. Нормальная работа сети. В стандартном режиме все три индикатора светятся, что означает стабильное присутствие напряжения на каждой фазе. 2. Исчезновение фазы. Если одна из фаз исчезает, соответствующий индикатор гаснет. Это позволяет сразу определить, где именно возникла проблема. 3. Быстрая диагностика. Благодаря такой индикации электрик может буквально за несколько секунд понять состояние сети и быстрее найти неисправность. Такой подход значительно упрощает первичную диагностику электросети и помогает быстро реагировать на любые изменения в работе системы. |
Как индикатор помогает найти неисправность
В реальной эксплуатации индикатор напряжения часто становится самым быстрым способом понять, что происходит с сетью.
Представим типичную ситуацию: в помещении перестала работать часть оборудования. Открывается электрощит, и за несколько секунд можно оценить состояние системы.
Если индикатор не светится, это означает, что напряжение на соответствующей линии отсутствует. Причина может быть разной — отключился автомат, сработало защитное реле или возникла проблема во внешней сети.
Если же индикатор светится, но оборудование не работает, значит напряжение есть, и проблему нужно искать уже в самой линии или в подключенном оборудовании.
Благодаря такой простой индикации электрик сразу понимает направление поиска неисправности и не тратит время на лишние проверки.
Где используют модульные индикаторы
Светосигнальные индикаторы используются практически в любых электрощитах, где важно быстро оценить состояние сети.
Чаще всего их устанавливают в:
- распределительных щитах жилых и коммерческих зданий
- электрощитах производственных предприятий
- системах резервного питания
- щитах управления оборудованием
Особенно полезны индикаторы в сложных электросистемах, где работает много автоматики, контакторов или систем контроля. В таких случаях визуальная индикация позволяет быстро понять, есть ли питание на конкретном участке сети.
Почему модульный формат удобен для монтажа
Современные индикаторы выполнены в модульном формате, что делает их максимально удобными для установки.
Они занимают минимум места в щите и легко устанавливаются на стандартную DIN-рейку. Это означает, что индикатор можно интегрировать в любой электрощит — от небольшого квартирного до крупного промышленного.
Кроме того, модульные индикаторы хорошо сочетаются с другими элементами автоматики. В результате электрощит выглядит структурировано, а все важные сигналы находятся перед глазами.
Почему стоит устанавливать индикаторы даже в простых щитах
Иногда индикаторы напряжения считают второстепенным элементом и не включают в комплектацию щита. Но на практике именно они часто помогают сэкономить время и избежать лишних проверок.
Даже в простом электрощите индикатор позволяет мгновенно понять:
- подается ли напряжение на щит;
- работает ли конкретная фаза;
- сработала ли автоматическая защита;
- находится ли проблема в сети или в оборудовании.
Это особенно важно на объектах, где электросистема должна работать непрерывно — в магазинах, офисах, производственных помещениях или сервисных центрах.
Светосигнальный модульный индикатор — простой, но чрезвычайно полезный элемент электрощита. Он позволяет мгновенно оценить состояние сети, быстро выявить проблему и значительно упрощает обслуживание электрооборудования.
В современных электросистемах такие индикаторы стали стандартом, ведь наглядная индикация состояния сети помогает избегать простоев и ускоряет диагностику неисправностей.
