ВЫКЛЮЧАТЕЛИ НАГРУЗКИ
КОНСТРУКЦИЯ ВЫКЛЮЧАТЕЛЯ НАГРУЗКИ E.NEXT
Выключатель нагрузки – выключатель поворотного типа, оборудованный модулями отключения нагрузки и механизмом привода, что позволяет отключить линию электропередач под нагрузкой с созданием видимого разрыва.
Интеллектуальное устройство (контроллер) в автономном режиме питания может обеспечивать отделение поврежденного участка от сети в бестоковую паузу.

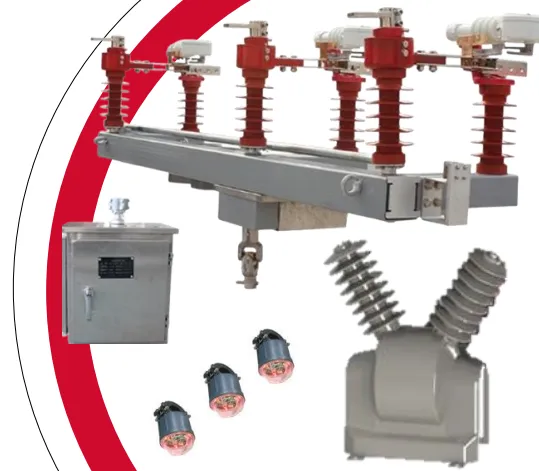

В состав выключателя нагрузки входит:
Коммутационный модуль;

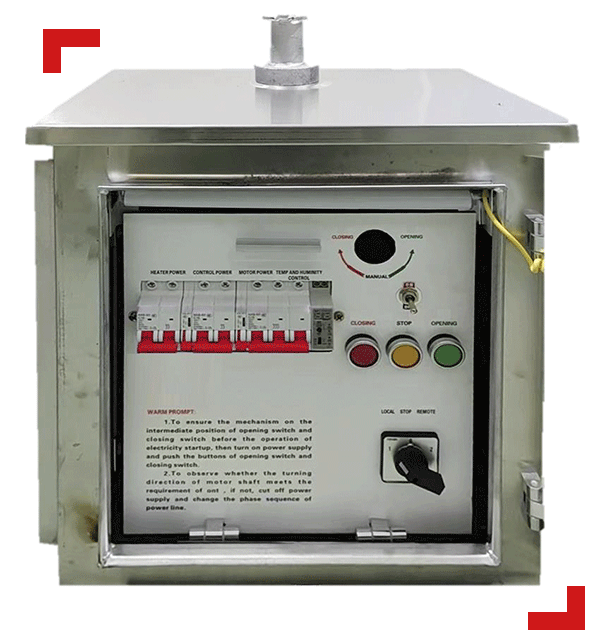

Шкаф привода и управления с контроллером;
Трансформатор собственных нужд ТСН;
Источники исходных данных – ИКЗ;
Конструкция (кронштейн) для крепления на опору.

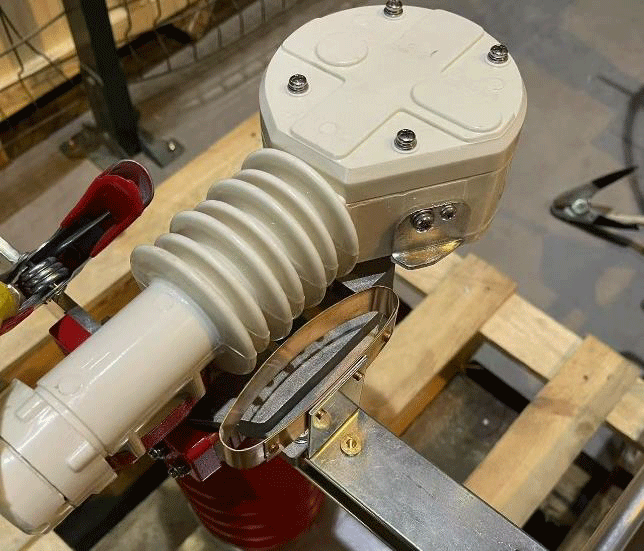

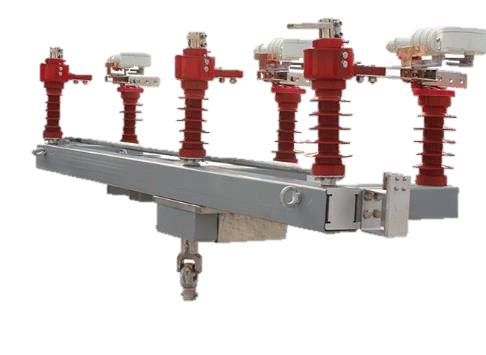

ОСОБЕННОСТИ ВЫКЛЮЧАТЕЛЯ НАГРУЗКИ ВН10 E.NEXT

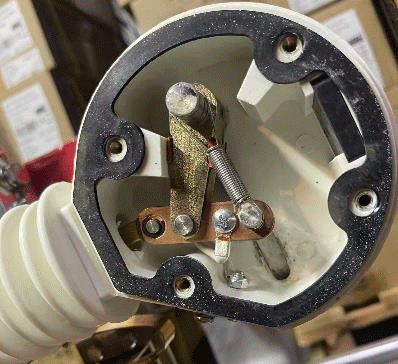

Механизм привода – возможность включения и отключения под нагрузкой;
Изоляция – улучшенный полимерный изолятор с защитой от загрязнений и устойчивостью к УФ-излучению;
Токопроводы – с отличной проводимостью и защитой от влияния окружающей среды;

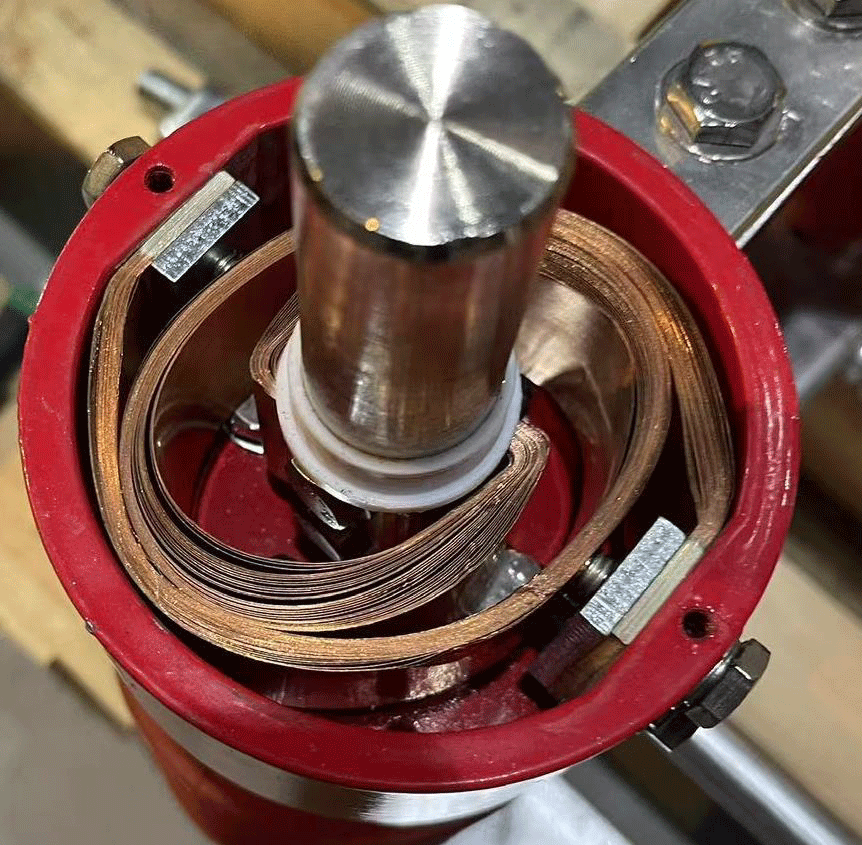

Дугогасильная камера – обеспечивает эффективное растягивание и гашение дуги.
ФУНКЦИОНАЛ ВЫКЛЮЧАТЕЛЯ НАГРУЗКИ ВН10 E.NEXT
Возможность местного и дистанционного управления;
Мониторинг и регистрация параметров сети;
Применение функций автоматики для обнаружения и устранения аварий;
Передача данных по протоколам IEC60870-5-101/104 по GPRS-каналу.

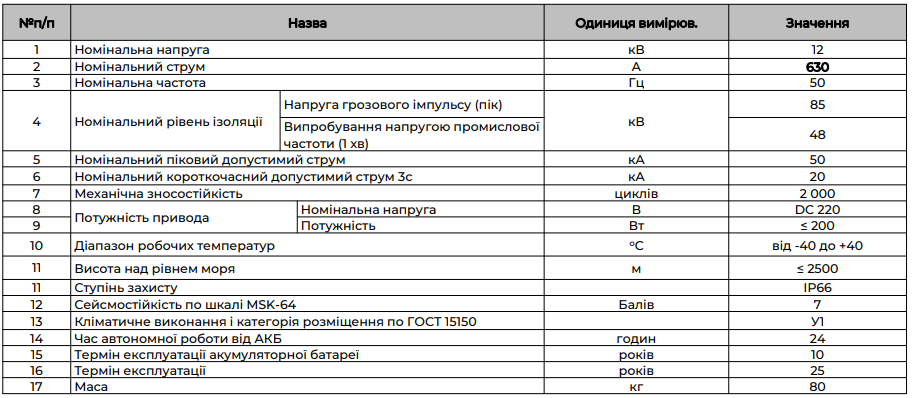

Основные технические характеристики выключателя нагрузки E.NEXT

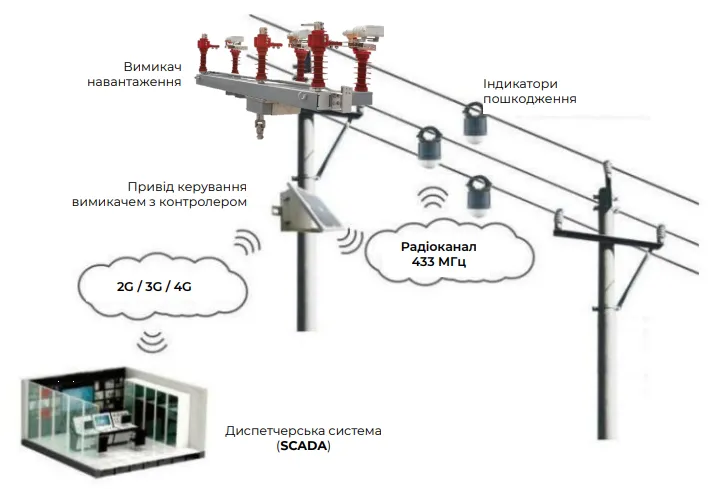

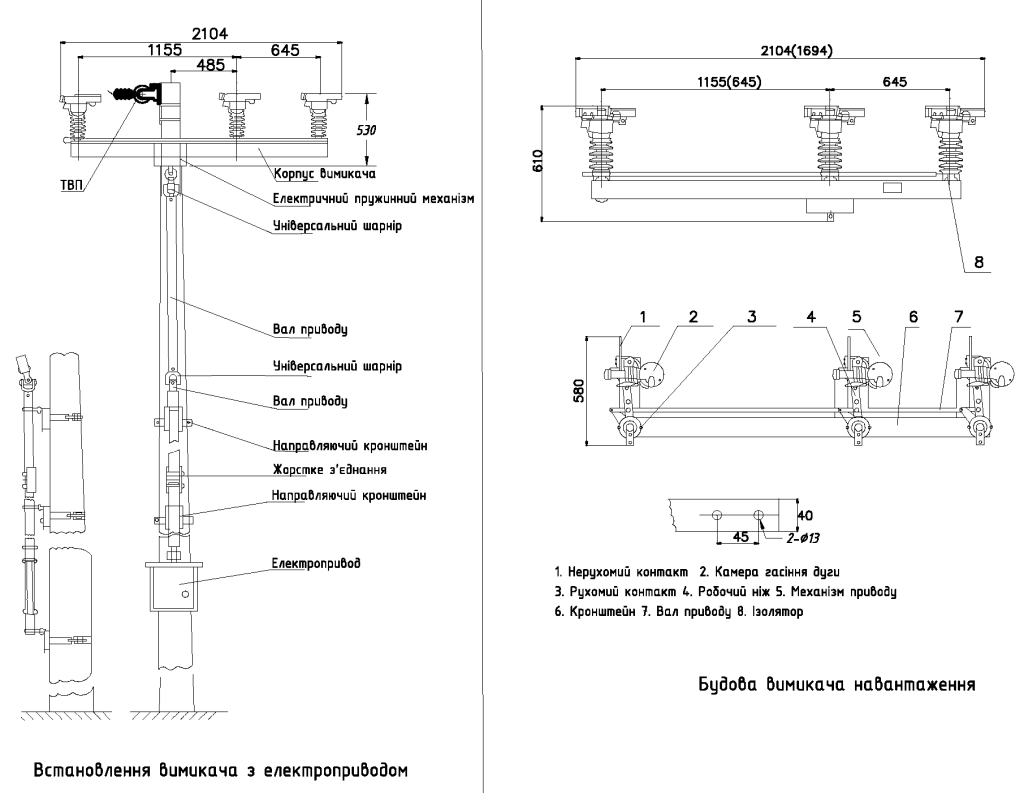

СХЕМА УСТАНОВКИ ВЫКЛЮЧАТЕЛЯ НАГРУЗКИ E.NEXT
Серия аккумуляторных батарей e.lfp.pro

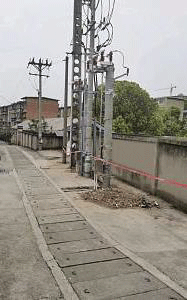

Примеры применения выключателей нагрузки
Применение выключателя нагрузки с ИКЗ

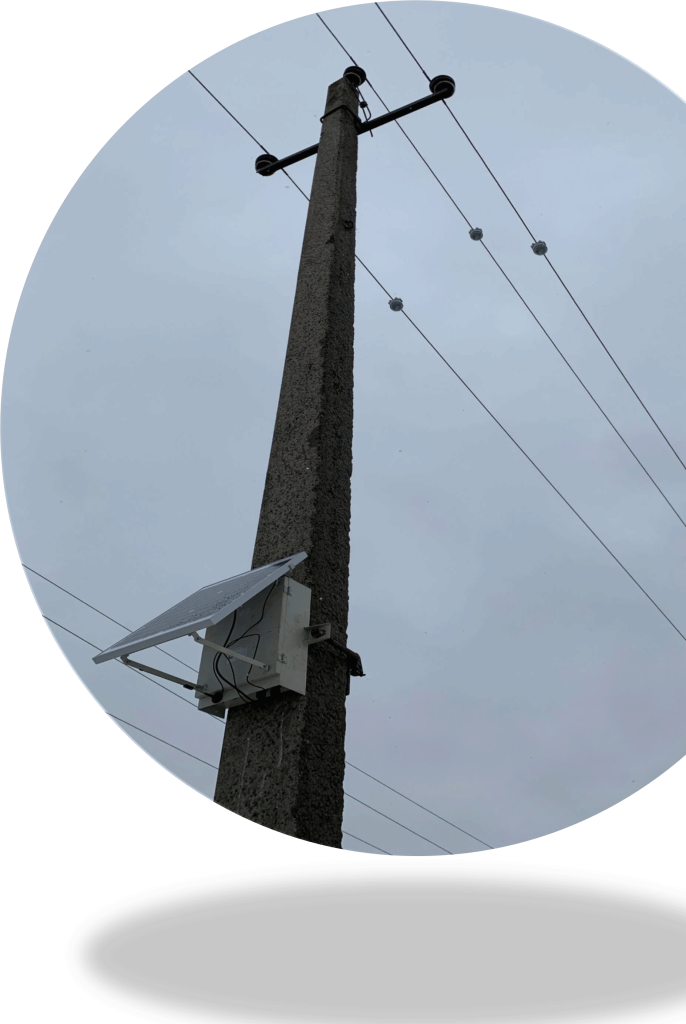

Пример установки индикаторов и DCU на воздушной линии 10 кВ.
