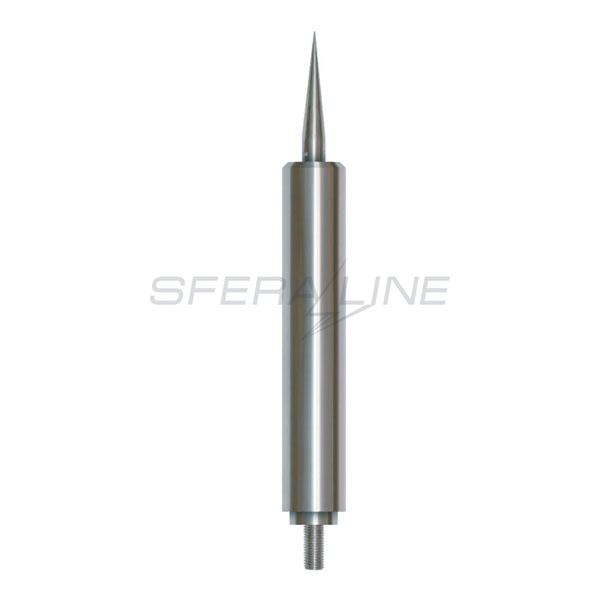

DKC Блискавкоприймач JONOSTAR X3 (TYP35)

Система блискавкозахисту і заземлення Jupiter - призначена для відведення енергії при прямому ударі блискавки в землю, ефективного розсіювання відведеної енергії в землі з допомогою системи заземлення, а також запобігання пробою розряду блискавки за рахунок зрівнювання потенціалів між електропровідними елементами, розташованими всередині і зовні будівлі.

Артикул NI9935

Показати всю серію

Характеристики

Виробник	DKC
Серія	Jupiter
Тип обладнання	блискавкоприймач
Діаметр, мм	50,8
Маса, кг	1,9
Час попередження, мс	35
Довжина, мм	441

Опис

Кріплення - M16x40 мм.

Система активного блискавкозахисту

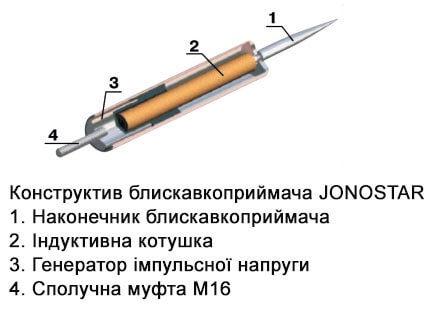

На початку грози виникає напруженість електричного поля між землею і атмосферою, що в свою чергу заряджає активний блискавкоприймач JONOSTAR. Коли напруга поля між атмосферою і землею досягає максимуму, спеціальна індукційна котушка, що знаходиться в блискавкоприймачі, генерує «зустрічний лідер» до «спадного лідеру» блискавки, і утворює канал проходження розряду до активного блискавкоприймача, і якщо дія блискавки спрямоване на об'єкт, що знаходиться в зоні захисту блискавкоприймача, вона буде «спрямована» до блискавкоприймача. Активний блискавкоприймач повністю автономний, і приводиться в дію тільки під час грози.

Загальні правила проектування активного блискавкозахисту

Згідно французькій нормі NF C 17-102.

Кожний блискавковідвід повинен мати мінімум один струмовідвід.
Щогли антен, що знаходяться на даху, необхідно з'єднати з токовідводом за допомогою іскрового розрядника.
Опір заземлення має бути не вище 10 Ом.
Якщо висота будівлі перевищує 28 м, необхідно провести два струмовідводи, на протилежних фасадах будівлі.

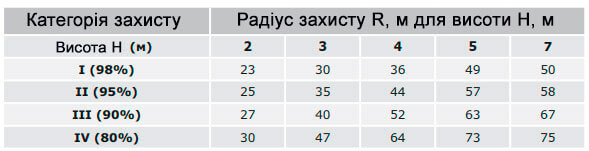

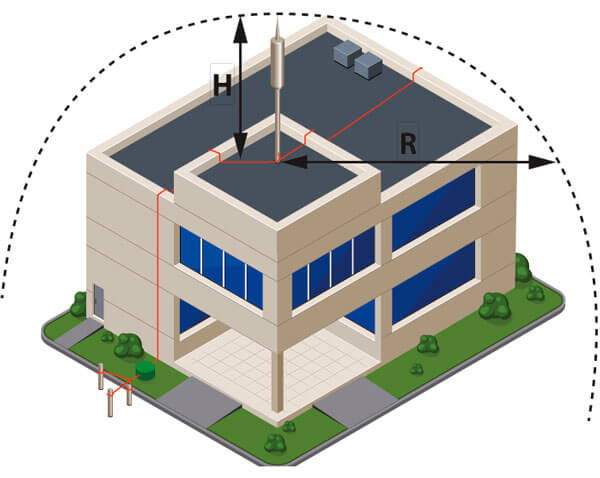

Всі об'єкти на даху будівлі (антени, щогли, кондиціонери тощо) повинні знаходиться усередині захищуваного простору. З метою визначення радіуса захисту простору необхідно скористатися таблицею за вибором блискавкоприймача (див. таблицю).
