Що означає маркування кабельно-провідникової продукції

Дроти — вироби з жилами в ізоляції і обмотці, які створені для з'єднання джерела електричного струму зі споживачем.

Дроти існують з ізоляцією на напругу 380, 660 і 3000 В змінного струму і кабелі, що використовуються на будь-яку можливу напругу. Струмопровідна жила кабелю, який ізольований, захищена оболонкою з полівінілхлориду (ПВХ), гуми або вініпласту. Дроти і кабелі деяких марок зовні ізоляції мають спеціальне обплетення, яке оберігає від механічних пошкоджень.

Електричний шнур — гнучкий ізольований провід (перетином від 0,35 до 1,5 мм²), який використовується для під'єднання побутових електроприладів і радіоапаратури до електричної мережі.

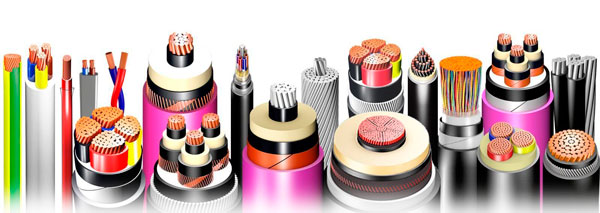

Кабель — це проводи з ізоляційної обмоткою, що знаходяться в одній або декількох захисних оболонках. Кабель може містити броню (сталеву або дротяну), екран, сердечник, заповнювач, металеву оболонку, зовнішню оболонку. Кожен елемент необхідний для працездатності кабелю в певних умовах середовища, в якому він знаходиться.

Марка кабелю (проводу) — це буквене позначення (іноді з використанням цифр), що характеризує матеріал струмопровідних жил, ізоляцію, ступінь гнучкості і конструкцію захисних покривів. Кожен завод-виробник вказує на своїй продукції цей спеціальний шифр.

Розшифрування маркування проводів і кабелів українського виробництва

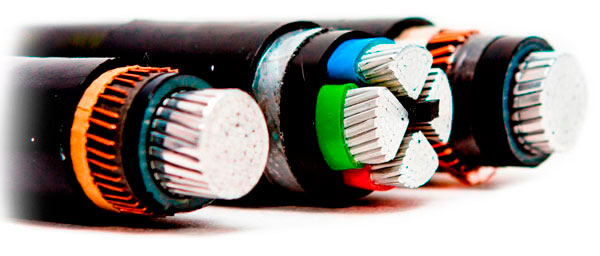

  Силові кабелі з ПВХ та гумовою ізоляцією.

• АС — алюмінієва жила і свинцева оболонка.

• АА — алюмінієва жила й алюмінієва оболонка.

• Б — броня з двох сталевих стрічок з антикорозійним покриттям.

• Бн — те ж, але з негорючим захисним шаром.

• В — перша (при відсутності А) буква — ПВХ ізоляція.

• В — друга (при відсутності А) буква — ПВХ оболонка.

• Г — в кінці позначення — немає захисного шару поверх броні або оболонки («голий» кабель).

• Шв — захисний шар у вигляді випресованого шланга (оболонки) з ПВХ.

• Шп — захисний шар у вигляді випресованого шланга (оболонки) з поліетилену.

• К — броня з круглих оцинкованих сталевих дротів, поверх яких накладений захисний шар.

• К — (стоїть на початку позначення) - контрольний кабель.

• С — свинцева оболонка.

• О — окремі оболонки поверх кожної фази.

• Р — гумова ізоляція.

• НР — гумова ізоляція і оболонка з гуми, що не підтримує горіння.

• П — ізоляція або оболонка з термопластичного поліетилену.

• Пс — ізоляція або оболонка з самозатухаючого, що не підтримує горіння поліетилену.

• Пв — ізоляція з вулканізованого поліетилену.

• нг — не підтримує горіння.

• LS — Low Smoke — пониженое димовиділення.

• нг-LS — не підтримує горіння, з пониженим димовиділенням.

• FR — з підвищеною вогнестійкістю (в якості вогнетривкого матеріалу зазвичай застосовується слюдомістка стрічка).

• FRLS — з пониженим димовиділенням, з підвищеною вогнестійкістю.

• Е — екран з мідних дротів із спірально накладеної мідної стрічки.

• КГ — кабель гнучкий.


         ПРИКЛАД:

АВБШвнг — алюмінієва жила; ізоляція з полівінілхлориду; броня з двох сталевих пластин; шланг захисний випресований з полівінілхлориду; не поширює горіння.

КГНВ — мідний кабель гнучкий для нестаціонарної прокладки, ізоляція і оболонка з полівінілхлориду.

Контрольні кабелі.

Контрольний кабель багатожильний, служить для передачі інформації про стан, положення і режим роботи контрольованих об'єктів з ускладненим доступом.

• А (перша літера) — алюмінієва жила, при її відсутності — жила мідна.

• В — друга літера (при відсутності А) — ПВХ ізоляція.

• В — третя буква (при відсутності А) — ПВХ оболонка.

• П — ізоляція з поліетилену.

• Пс — ізоляція з самозатухаючого поліетилену.

• Г — відсутність захисного шару.

• Р — гумова ізоляція.

• К — перша або друга буква (після А) — кабель контрольний.

• КГ — кабель гнучкий.

• Ф — ізоляція з фторопласту.

• Е — в середині або в кінці позначення — кабель екранований.


Монтажні дроти.

• М — на початку позначення — монтажний провід.

• Р — багатодротова жила, якщо буква відсутня, то однодротова.

• Ш — ізоляція з поліамідного шовку.

• В — полівінілхлоридна ізоляція.

• К — капронова ізоляція.

• Л — лакований.

• З — обмотка і обплетення зі скловолокна.

• Д — подвійне обплетення.

• О — обплетення з поліамідного шовку.


Кабель з ізоляцією із просоченого паперу

Кабелі з ізоляцією із просоченого паперу призначені для передачі і розподілу електричної енергії в стаціонарних установках в електричних мережах на напругу до 35 кВ змінного струму частотою 50 Гц. Кабелі можуть бути використані в електричних мережах постійного струму.

• А — (перша буква) — алюмінієва жила, при її відсутності — жила мідна;
• А — в середині позначення після символу матеріалу жили — алюмінієва оболонка;
• Б — броня з плоских сталевих пластин;
• АБ — алюмінієва броня;
• СБ — перша чи друга (після А) буква — свинцева броня;
• С — матеріал оболонки: свинець;
• О — окремо освинцьована жила;
• П — броня з плоских сталевих оцинкованих дротів;
• К — броня з круглих сталевих оцинкованих дротів;
• В — паперова ізоляція зі збідненим просоченням. Ставиться в кінці позначення через тире;
• б — без подушки, що захищає від корозії;
• л — у складі подушки додаткова лавсанова стрічка;
• 2л — у складі подушки додаткова подвійна лавсанова стрічка;
• Г — відсутність захисного покриву («голий»);
• н — негорючий зовнішній покрив;
• Шв — зовнішній покрив у вигляді випресованого шлангу (оболонки) з полівінілхлориду;
• Шп — зовнішній покрив у вигляді випресованого шлангу (оболонки) з поліетилену;Швпг — зовнішній покрив з випресованого шлану з полівінілхлориду зниженої горючості;
• (ож) — кабелі з однодротяними жилами. Ставиться в кінці позначення;
• У — паперова ізоляція з підвищеною температурою нагріву. Ставиться в кінці позначення;
• Ц — паперова ізоляція, просочена нестікаючим складом. Ставиться попереду позначення.

Телефонний кабель

Телефонний кабель — це низькочастотний симетричний кабель, який використовується для прокладки телефонних ліній зв'язку.

• Т — телефонний кабель;
• П — матеріал ізоляції: поліетилен;
• п — поясна ізоляція — стрічки поліамідні, поліетиленові, полівінілхлоридні або поліетилентерефталатні;
• Е — екран;
• П — матеріал оболонки: поліетилен;
• З — гідрофобний заповнювач;
• Шп — зовнішній покрив з поліетиленового шланга;
• С — станційний кабель.

Розшифровка деяких особливих абревіатур

• КСПВ — кабелі для систем передачі у вініловій оболонці;
• КПСВВ — кабелі пожежної сигналізації, з вінілової ізоляцією, у вініловій оболонці;
• КПСВЕВ — кабелі пожежної сигналізації, з вінілової ізоляцією, з екраном, у вініловій оболонці;
• ПНСВ — провід нагрівальний, сталева жила, вінілова оболонка;
• ПВ—1, ПВ—3 — провід з вінілової ізоляцією. 1, 3 — клас гнучкості жили;
• ПВС — провід у вініловій оболонці з'єднувальний;
• ШВВП — шнур з вінілової ізоляцією, у вініловій оболонці, плоский;
• ПУНП — провід універсальний плоский;
• ПУГНП — провід універсальний плоский гнучкий.

Підвісні дроти

• А — алюмінієвий голий провід;
• АС — алюмінієво-сталевий голий провід;
• СІП — самонесучий ізольований провід;
• нг — не підтримує горіння.

Розшифрування абревіатур зарубіжного кабелю, проводу

Силовий кабель

• N — виконаний згідно європейському стандарту якості кабельної продукції VDE;
• Y — матеріал ізоляції: ПВХ;
• H — матеріал ізоляції: безгалогеновий ПВХ;
• M — монтажний кабель;
• C — мідний екран;
• RG — броня.

Кабель передачі даних «вита пара»

• U — unfoiled (нефольгований, неекранований);
• F — foiled (фольгований, екранований);
• S — screened (екранований мідними дротами);
• S-F — загальний екран з фольги і загальний плетений екран;
• S-S — екран кожної пари з фольги і загальний плетений екран;
• TP — twisted pair — вита пара;
• SAT — (від англ. satellite — супутник) — кабель для супутникового телебачення.

Телефонний кабель і кабель для пожежної сигналізації

• J — інсталяційний, установочний кабель;
• Y — матеріал ізоляції: ПВХ;
• (St) — екран з фольги.

Безгалогеновий вогнестійкий кабель

• N — виконаний згідно європейському стандарту якості кабельної продукції VDE;

• HX — матеріал ізоляції: зшита гума;
• C — мідний екран;
• FE 180 — кабель зберігає свої властивості протягом певного часу (в даному випадку 180 хвилин) у відкритому полум'ї, під напругою.

Проводи монтажні

• H — гармонізований провід (схвалення HAR);
• N — згідно європейському стандарту якості кабельної продукції VDE;
• 05 — номінальна напруга 300/500 В;
• 07 — номінальну напругу 450/750 В;
• V — матеріал ізоляції: ПВХ;
• K — гнучка жила для стаціонарного монтажу.

Кабелі з ізоляцією із зшитого поліетилену

• N — згідно європейському стандарту якості кабельної продукції VDE;
• Y — матеріал ізоляції: ПВХ;
• 2Y — матеріал ізоляції: поліетилен;
• 2X — матеріал ізоляції: зшитий поліетилен;
• S — мідний екран;
• (F) — поздовжня герметизація;
• (FL) — поздовжня і поперечна герметизація;
• E — трьохжильний кабель;
• R — броня з круглих сталевих дротів;
• J — наявність жовто-зеленої жили;
• O — відсутність жовто-зеленої жили.
