Автоматичний вимикач — принцип роботи, роль у безпеці та вибір
Система електропостачання будь-якого рівня — від житлового будинку до промислового комплексу — потребує якісного захисту. Саме тому вибір автоматичного вимикача (АВ) має вирішальне значення. Цей компактний пристрій бере на себе головну функцію — захист мережі від коротких замикань і перевантажень, забезпечуючи стабільну роботу обладнання та безпеку користувачів.
Компанія SFERALINE пропонує широкий асортимент автоматичних вимикачів провідних світових брендів — Schneider Electric, Eaton, Legrand, Hager та інших. Ми дбаємо про те, щоб наші клієнти могли підібрати рішення для будь-яких умов експлуатації — від побутових до промислових.
Що таке автоматичний вимикач
Автоматичний вимикач — це пристрій, який відключає електрику у разі перевантаження або короткого замикання. Він працює як «розумний запобіжник»: у звичайному режимі пропускає струм, а коли показники виходять за межі норми — миттєво розриває коло.

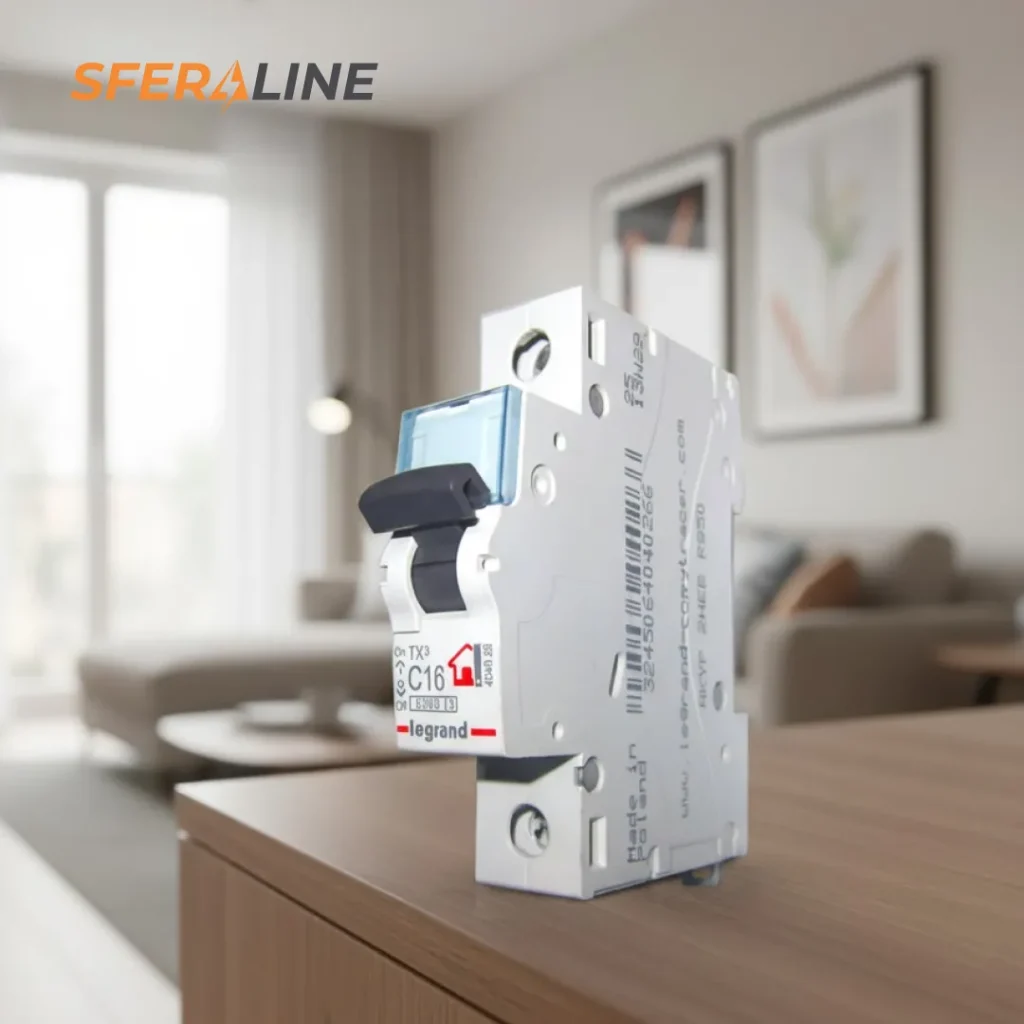

Візуально автомат — це невеликий модуль, який встановлюють у розподільний щит. На ньому вказані номінал струму (наприклад, 10A, 16A, 25A) і тип спрацьовування (B, C, D).
Як він працює: просто про складне
Автоматичний вимикач має два основні механізми:
1. Тепловий розчіплювач — реагує на перевантаження. Якщо через лінію проходить надмірний струм (наприклад, ви одночасно вмикнули праску, чайник і мікрохвильовку), пластина всередині автомата нагрівається й поступово розриває ланцюг.
2. Електромагнітний розчіплювач — спрацьовує миттєво при короткому замиканні. Це моментальний захист від стрибка струму, який може пошкодити проводку чи спричинити займання.
Після спрацьовування автомат можна просто увімкнути знову — на відміну від старих плавких запобіжників, які треба замінювати.
Для чого вдома потрібен автоматичний вимикач
- Захищає від займання проводки. Якщо дроти старі або перевантажені, автомат спрацьовує ще до того, як вони перегріваються.
- Зберігає побутову техніку. При стрибках напруги чи короткому замиканні електроприлади залишаються неушкодженими.
- Локалізує проблему. Замість повного відключення світла в усьому будинку, автомат знеструмлює лише конкретну лінію (наприклад, кухню чи ванну).
- Забезпечує зручність і контроль. Ви бачите, яка саме лінія перевантажена, й можете легко її перезапустити.
Як обрати правильний автомат
1. Враховуйте навантаження. Для розеткових груп зазвичай беруть 16A, для освітлення — 10A, для кухонної техніки — 20–25A.
2. Тип спрацьовування:
- B — для освітлення та легких ліній;
- C — універсальний тип, найпоширеніший у квартирах;
- D — для потужного обладнання.
Кількість полюсів. Однополюсні — для окремих ліній, двополюсні — для повного відключення фази й нуля.
Приклади автоматичних вимикачів із каталогу Sferaline
Schneider Electric Acti9 iC60N 50A C (6кА) — для точного та надійного захисту мережі
Для проєктів, де важливі висока надійність, швидке реагування та тривалий ресурс, чудовим рішенням стане автоматичний вимикач Schneider Electric Acti9 iC60N 50A C (6кА).
Цей однополюсний вимикач серії Acti9 створений для професійного використання у житлових, комерційних і промислових об’єктах. Його ключові переваги:
- висока відключаюча здатність до 10 кА, що гарантує ефективний захист навіть при серйозних коротких замиканнях;
- механічний індикатор VisiTrip допомагає миттєво визначити спрацювання, що економить час під час діагностики;
- система VisiSafe гарантує фізичне розмикання контактів — ви точно бачите, коли лінія знеструмлена;
- висока зносостійкість до 20 000 механічних циклів, що продовжує термін експлуатації пристрою;
- стійкість до екстремальних температур від -35°C до +70°C дозволяє використовувати пристрій у складних умовах.
Цей вимикач ідеально підходить для об’єктів, де потрібна стабільна робота та оперативне відновлення живлення після аварійних ситуацій.
Eaton PL6 3-полюсний 50A (6кА) — універсальне рішення для комплексного захисту.
Для розгалужених мереж або об’єктів з великою кількістю споживачів оптимальним варіантом стане автоматичний вимикач Eaton PL6 3-полюсний 50A (6кА).
Серія Eaton PL6 відома своєю надійністю, простим монтажем та гнучкістю використання. Це універсальний пристрій, який підходить для:
- житлових і комерційних приміщень;
- об’єктів енергетичної інфраструктури;
- виробничих і технічних комплексів.
Серед основних переваг:
- три полюси забезпечують комплексний захист одночасно кількох фаз мережі;
- оптимізований дизайн для швидкого монтажу та підключення;
- сумісність з аксесуарами Eaton для розширення функціональності;
- відповідність міжнародним стандартам безпеки — стабільна робота навіть у навантажених системах.
Завдяки простоті встановлення та широкому діапазону номіналів серія PL6 ідеально підходить для реалізації завдань будь-якої складності — від квартирного щита до промислового розподільчого центру.
У каталозі SFERALINE ви знайдете ці та десятки інших рішень для побудови надійної електромережі будь-якого масштабу.
Обирайте якісні рішення на сайті Sferaline — офіційного дистриб’ютора провідних брендів електротехніки в Україні.
Ми працюємо для того, щоб кожен проєкт — від невеликого будинку до виробничого комплексу — мав енергетичну стабільність, безпечний захист і впевненість у кожному контакті.
Бо надійна електрика починається з правильного захисту.
