Додаткові пристрої до SB-M8 UEC
AU8 і AL8 призначені для отримання інформації про стан автоматичних вимикачів. AU8 виконує функцію контакту стану автоматичного вимикача: увімкнений — вимкнений.
AL8 виконує функцію сигналізації положення механізму керування вимикача. Під час першого зведення рукоятки керування відбувається перемикання контактів, які залишаються в такому положенні при ручному відключенні автоматичного вимикача. Перемикання контактів відбувається лише у разі спрацювання вимикача від надструмів (перевантаження або короткого замикання).
AU8 і AL8 містять по одній групі перемикальних контактів і підключаються до автоматичного вимикача SB-M8 з лівого боку.

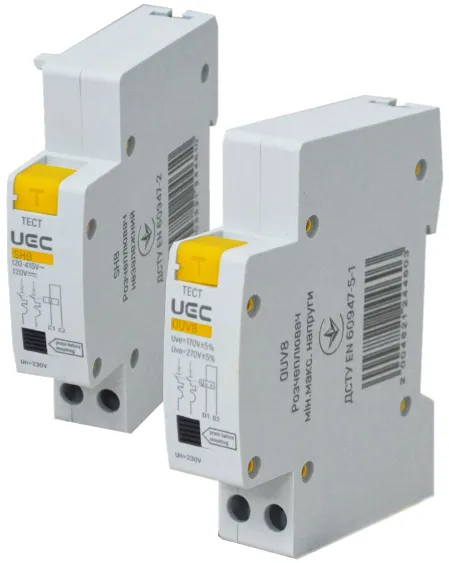

Розчіплювач мінімальної/максимальної напруги OUV8 призначений для від’єднання автоматичного вимикача серії SB-M8 у разі неприпустимого зниження або підвищення напруги мережі.
Незалежний розчіплювач SH8 призначений для дистанційного вимикання автоматичного вимикача серії SB-M8.
Обидва модулі OUV8 і SH8 підключаються до автоматичного вимикача SB-M8 з правого боку.
Додаткові пристрої до SB-M9 UEC

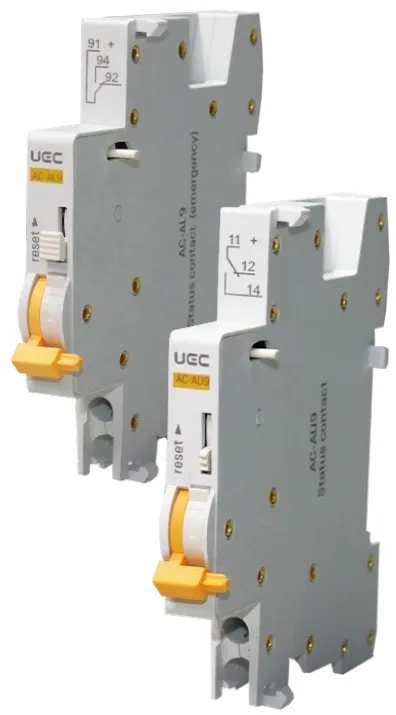

AU9 і AL9 призначені для отримання інформації про стан автоматичних вимикачів. AU9 виконує функцію контакту стану автоматичного вимикача: увімкнений — вимкнений.
AL9 виконує функцію сигналізації положення механізму керування вимикача. Під час першого зведення рукоятки керування відбувається перемикання контактів, які залишаються в такому положенні при ручному відключенні автоматичного вимикача. Перемикання контактів відбувається лише у разі спрацювання вимикача від надструмів (перевантаження або короткого замикання).
AU9 і AL9 містять по одній групі перемикальних контактів і підключаються до автоматичного вимикача SB-M9 з лівого боку.

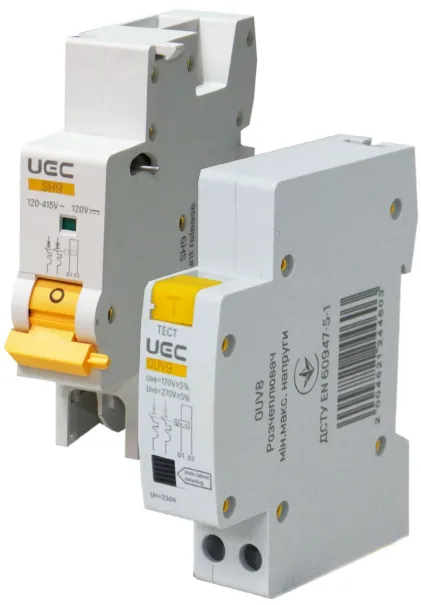

Розчіплювач мінімальної/максимальної напруги OUV9 призначений для від’єднання автоматичного вимикача серії SB-M9 у разі неприпустимого зниження або підвищення напруги мережі.
Незалежний розчіплювач SH9 призначений для дистанційного вимикання автоматичного вимикача серії SB-M9.
Обидва модулі OUV9 і SH9 підключаються до автоматичного вимикача SB-M9 з лівого боку.
