ІНДИКАТОРИ ПОШКОДЖЕННЯ ПОВІТРЯНИХ ЛІНІЙ

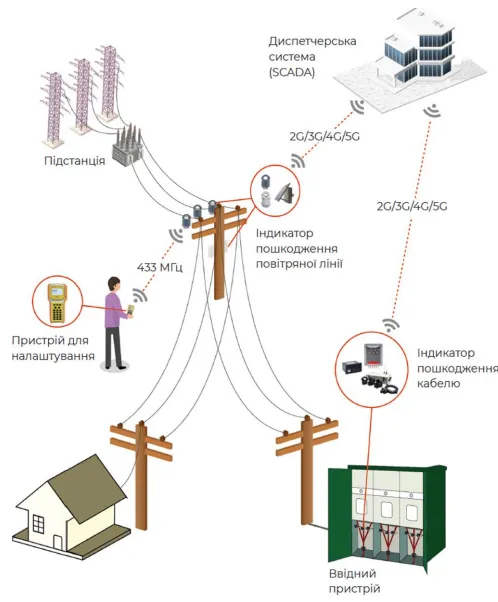

Застосування ІКЗ
Індикатори пошкодження повітряних та
кабельних ліній застосовуються в
мережах напругою 6 ~ 35 кВ (110 кВ) для:
• Відстеження та виявлення короткого
замикання і замикання на землю і
передача стану мережі та аварійних
процесів в SCADA;
• Вказання напряму пошуку
пошкодження для ОВБ за допомогою
світової індикації.

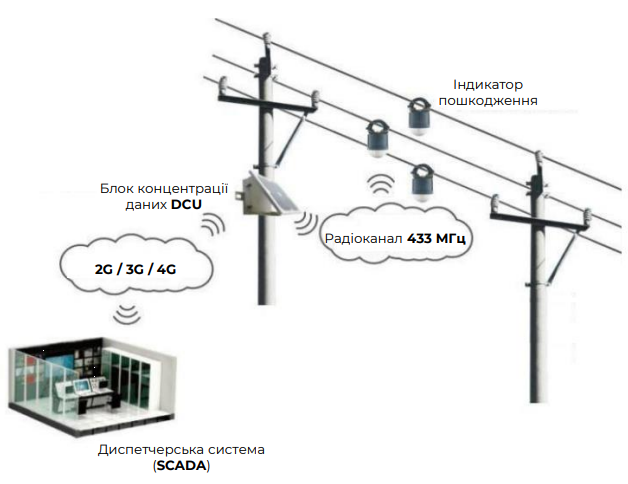

Передача даних
Передача даних від індикаторів до
блоку концентрації даних (DCU)
здійснюється по радіоканалу на частоті
433 МГц.
DCU забезпечує збір і передачу даних в
систему SCADA по мережі стандарту
2G/3G/4G за допомогою 104 протоколу.
В одній точці можлива установка одного
DCU і трьох (максимум 9) індикаторів
пошкодження (фази A, B, C).

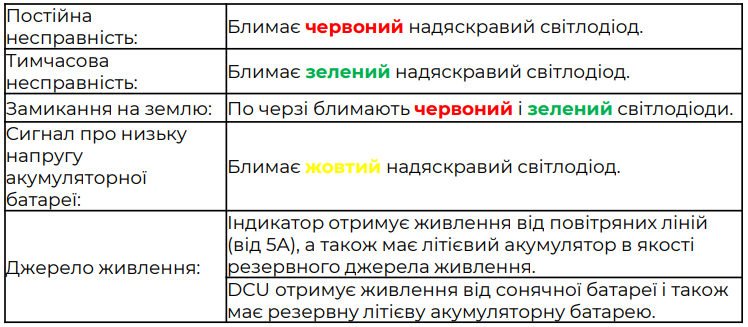

Опис індикації
Сигнал про пошкодження повітряних ліній подають
три надяскравих світлодіоди з кутом розсіювання
360 градусів.
Видимість індикації вдень – 50м, вночі – 300м

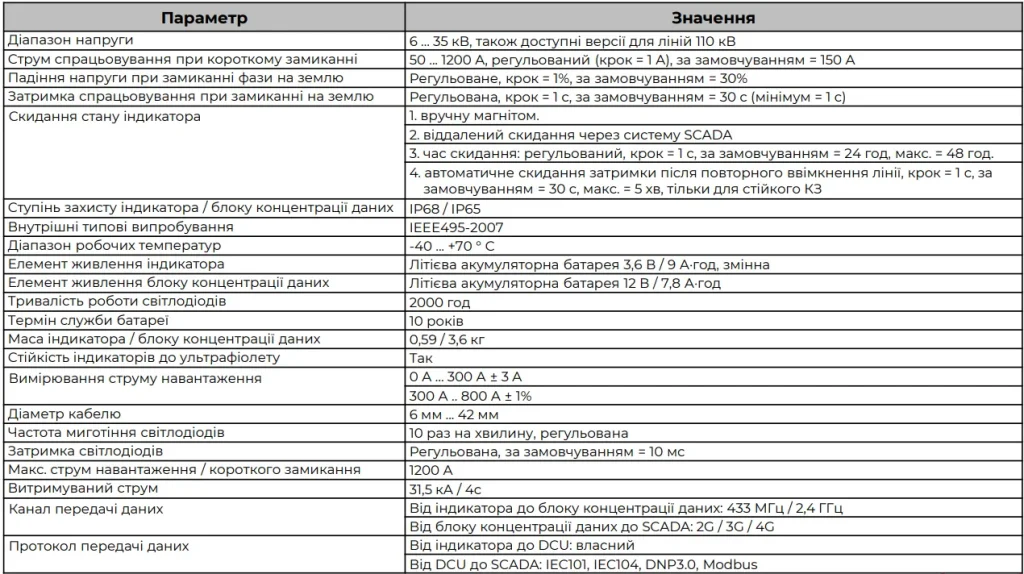

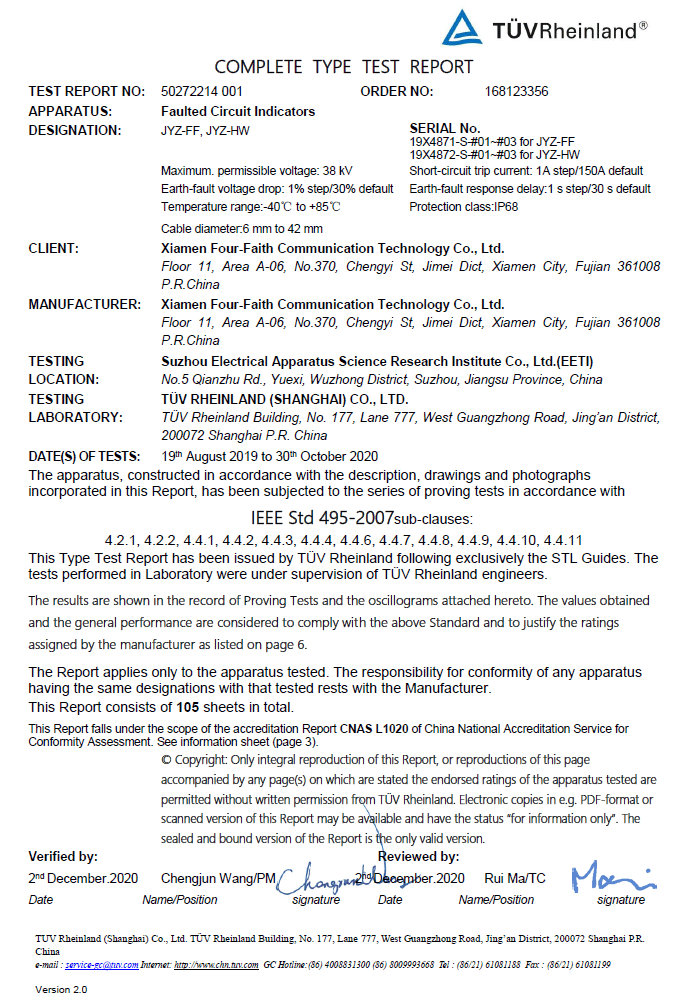

Основні технічні характеристики

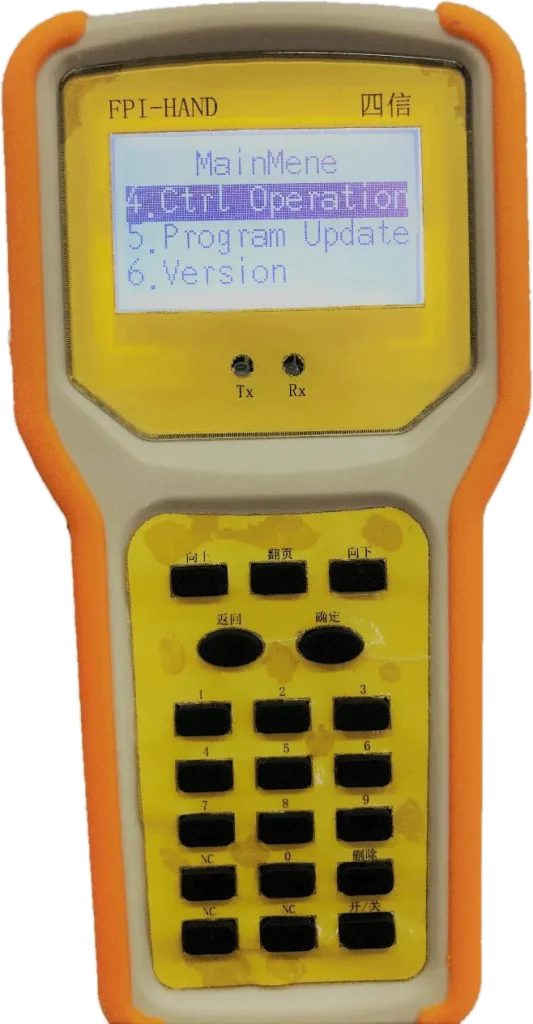

Прилад для налаштування та контролю
Перевіряє індикатори:
• Версію прошивки;
• Частоту передачі даних;
• Адресу групи індикаторів.
Керує індикаторами:
• Симулює пошкодження;
• Скидає індикацію;
• Оновлює прошивку.
Відображає дані в режимі реального часу:
• Струм навантаження;
• Струм пошкодження;
• Напруга акумулятора;
• Температура;
• Статус індикатора;
• Тип пошкодження;
• Електричне поле;
• Відсоток зниження напруги.

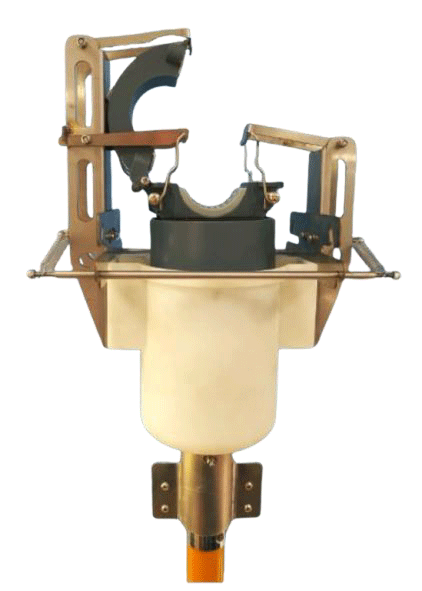

Пристрій для монтажу / демонтажу індикаторів
Індикатори встановлюються на повітряну лінію за
допомогою спеціальної монтажної штанги для роботи
під напругою.
Спочатку вставте індикатор у барабан і великим
пальцем відкрийте розділену котушку CT, після чого
зафіксуйте її. Потім підніміть пружину за допомогою
інструмента та закріпіть.
Розташуйте провід між розімкненою розділеною
котушкою трансформатора струму та різким рухом
вгору встановіть індикатор на повітряну лінію. Коли на
індикатор буде створено достатній тиск, пружина
розслабиться й затисне лінію, а установчий інструмент
відокремиться від індикатора.
Приклад встановлення індикаторів та DCU на повітряній лінії 10 кВ.
