АВТОМАТИЧНІ ВИМИКАЧІ ДЛЯ ЗАХИСТУ МЕРЕЖІ
Серія 90 MCB відповідає будь-яким вимогам щодо захисту від перевантаження та короткого замикання для всіх побутових, комерційних та промислових будівель. Асортимент складається з MTC (компактні мініатюрні автоматичні вимикачі), MT (традиційні мініатюрні автоматичні вимикачі) і MTHP (високоефективні мініатюрні автоматичні вимикачі).
ПРИСТРОЇ ЗАХИСНОГО ВІДКЛЮЧЕННЯ

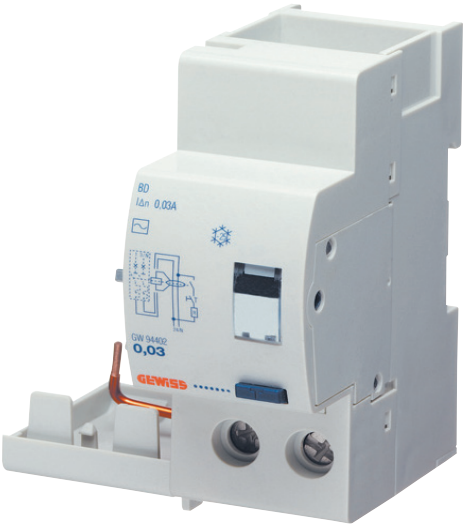

Серія RCD 90 ідеально підходить для захисту від замикань на землю. Асортимент складається з компактних мініатюрних автоматичних вимикачів MDC, додаткових пристроїв захисного відключення BD і BDHP для автоматичних вимикачів MT і MTHP, а також автоматичного вимикача захисного відключення IDP.
МОДУЛЬНІ АКСЕСУАРИ
Асортимент 90 AM, на додаток до допоміжного обладнання, спільного для всіх вимикачів, включає в себе безліч модульних аксесуарів для захисту, керування, програмування, вимірювання та сигналізації в електричних системах.
90 MCB МОДУЛЬНІ АВТОМАТИЧНІ ВИМИКАЧІ ДЛЯ ЗАХИСТУ МЕРЕЖІ
90 MCB
Модульні автоматичні вимикачі для захисту мережі
Асортимент 90 MCB відповідає будь-яким вимогам щодо захисту від перевантажень і короткого замикання для всіх побутових, комерційних і промислових будівель.
Асортимент включає MTC, компактні мініатюрні автоматичні вимикачі (від 2 до 32 А, криві B і C до 10 кА) MT традиційні мініатюрні автоматичні вимикачі (від 1 до 63 А, криві B, C і D до 25 кА) MTHP високопотужні мініатюрні автоматичні вимикачі (від 20 до 125 А, криві C і D до 25 кА).
90 MCB
КОМПАКНИЙ РОЗМІР

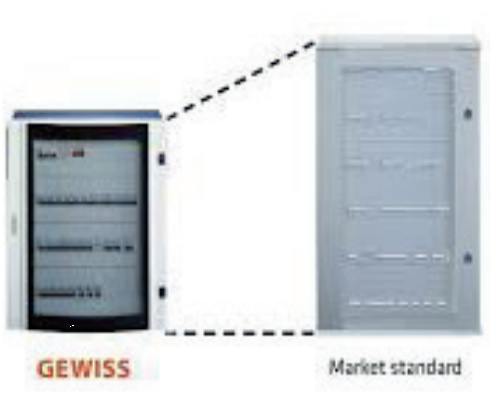

Компактний MCCB замінює 2 полюси на полюс, економить простір до 50 %. Це також дозволяє встановлювати менші щити для економії коштів.
МАКСИМАЛЬНА БЕЗПЕКА

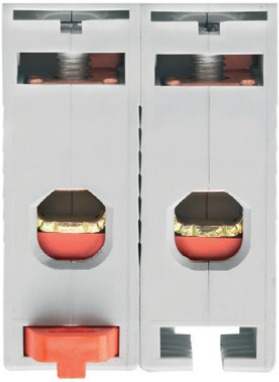

Для забезпечення максимально надійного кріплення і захисту від можливого контакту з струмоведучими частинами клеми оснащені захисною, розсувною ізоляційною вставкою. Крім того, подвійний гачок DIN забезпечує більш стабільне кріплення та полегшує операції з обслуговування.
СПРОЩЕНЕ КЕРУВАННЯ
АКСЕСУАРАМИ
Серія автоматичних вимикачів 90 MCB ідеально інтегрується з лінійкою допоміжних електри-чних пристроїв 90, забезпечуючи спрощене та оптимізоване керування аксесуарами.
90 RCD МОДУЛЬНІ ПРИСТРОЇ ЗАХИСНОГО ВІДКЛЮЧЕННЯ
90 RCD
Модульні аксесуари
Серія 90 AM, на додаток до допоміжних пристроїв, загальних для всіх автоматичних вимикачів, включає багато модульних аксесуарів для захисту, керування, програмування, вимірювання та сигналізації в електричних системах.
90 ПЗВ
ВИМИКАЧ ДЛЯ БУДЬ-ЯКИХ ПОТРЕБ

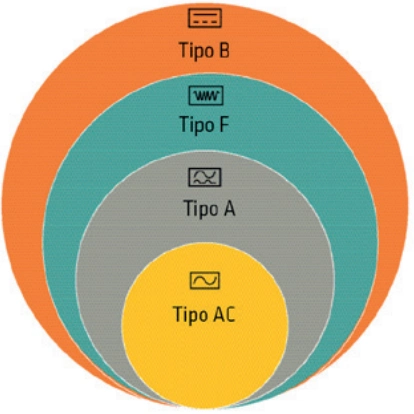

Вимикачів диференційного струму серії 90 відповідають всім вимогам захисту від витоку на землю в електричних системах з різними типами струму, від синусоїдального (тип змінного струму) і одностороннього натискання кнопки (тип A), до змінної частоти (тип F) і постійної складової тип B.
БЕЗПЕРЕРВНІСТЬ ОБСЛУГОВУВАННЯ

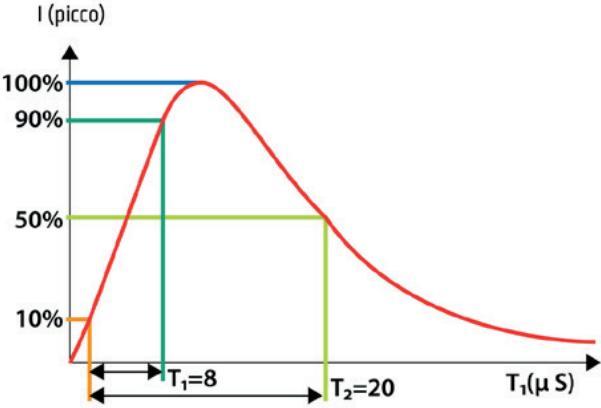

Асортимент вимикачів диференційного струму 90 також включає версії з ІЧ посиленим контролем, які характеризуються високою стійкістю до несвоєчасного спрацьовування, спричиненого стрибками напруги. Ці версії особливо придатні для систем, де необхідна безперервність обслуговування.
МАКСИМАЛЬНИЙ ЗАХИСТ ЗА МІНІМУМ ПРОСТОРУ

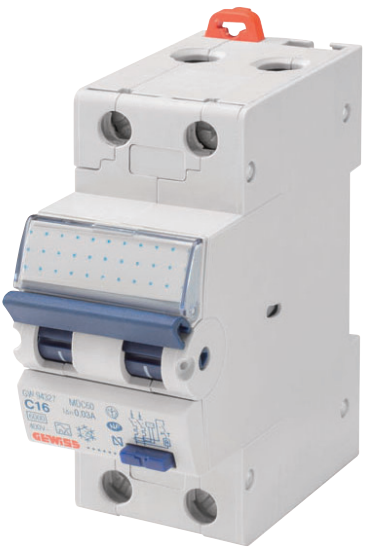

Використання компактних автоматичних вимикачів захисного відключення MDC зменшує кількість встановлених модулів.
90 AM МОДУЛЬНІ АКСЕСУАРИ
Модульні автоматичні вимикачі захисного відключення

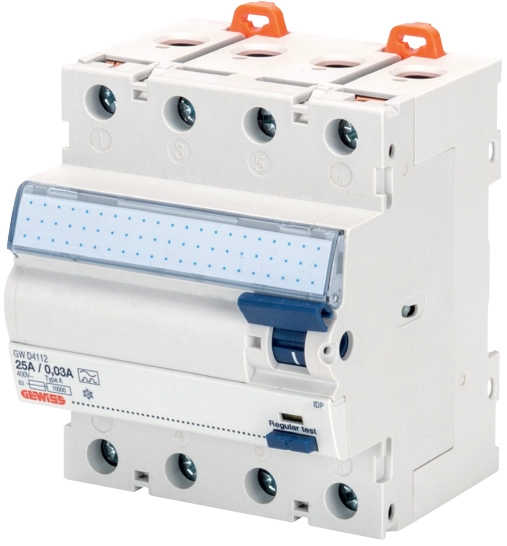

Діапазон ПЗВ 90 відповідає будь яким вимогам захисту від замикань на землю для будь- якої сфери застосування. Асортимент включає компактні диференційні пристрої із захистом від надструму (від 6 до 32 A, криві B і C, до 10 kA і lΔn від 30 і 300 mA типу AC, A, A[IR] і A[S] і F) BD і BDHP, додаткові пристрої захисного відключення для автоматичних вимикачів MT і MTHP (lΔn від 10 мА до 3 A типу AC, A, A[IR], A[S] і A регульовані) IDP автоматичних вимикачів диференційного струму (до 125 A, lΔn від 10 до 500 мA типу AC, A, A[IR], A[S], F, B).
90 MCB МОДУЛЬНІ АВТОМАТИЧНІ ВИМИКАЧІ ДЛЯ ЗАХИСТУ ЕЛЕКТРИЧНОЇ МЕРЕЖІ

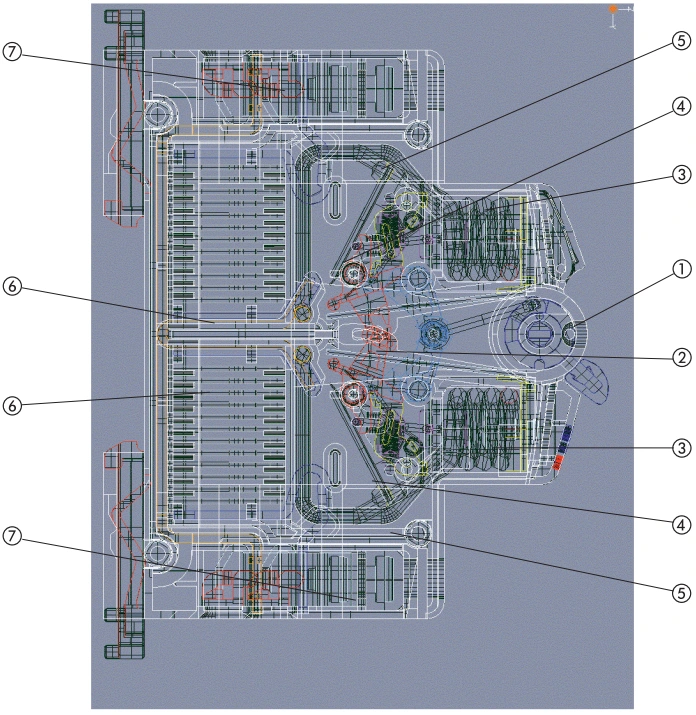

Характеристики кінематичного механізму модульних автоматичних вимикачів MTC
Розташування розчеплювачів спереду, з магнітними витками та протилежними камерами дугового шару, дозволяє помітно зменшити час дуги на механізмі. Новий механізм був розрахований та оптимізований за допомогою спеціальної програми планування, проектування та тестування.
- Ручка керування з позицією, яка відповідає контактам, дозволяє використовувати автоматичний вимикач як вимикач роз’єднувач (відповідно до стандарту IEC 64-8).
- Механізм спрацювання із з’єднувальним зчепленням з прискорювачем спрацювання для короткого замикання.
- Електромагніти для миттєвого спрацювання при короткому замиканні.
- Електромагніти для миттєвого спрацювання при короткому замиканні.
- Контакти зі срібло-графітом для збереження електричних характеристик з часом.
- Магнітні витки в камерах дугового шару.
- Пластини з феромагнітного матеріалу.
- Корпусні клеми з системою проти відкручування.
Компактні модульні автоматичні вимикачі MTC 45 - 60 - 100
Загальні характеристики
Компактні модульні автоматичні вимикачі MTC характеризуються зменшеними загальними розмірами та повною модульністю з електричними допоміжними пристроями та модульними аксесуарами. Тому можливо розташувати все необхідне обладнання для захисту та керування електричною системою, в невеликих щитах. Інновації базуються на новому кінематичному механізмі для активації автоматичного вимикача (зі світовим патентом Gewiss), який допомагає збільшити нормальну продуктивність, зменшуючи загальні розміри на 50%. Цей новий пристрій дозволяє включити двухполюсний автоматичний вимикач в один модуль шириною 18 мм, з обома полюсами, захищеними магнітним та тепловим розчеплювачем.
Температурна продуктивність
У ситуаціях інженерії обладнання, де температура навколишнього середовища вища за стандартну температуру 30°C, автоматичні вимикачі можуть піддаватися неправильному відключенню, тобто некоректному вимкненню, оскільки підвищення температури сприймається як перевантаження. Фактично, температура навколишнього середовища впливає на початкову деформацію біметалу; при температурі вище 30° тепловий розчеплювач діє швидше, діючи як реле з нижчим номінальним струмом. Тому дуже важливо враховувати температурні характеристики номінального струму, якщо автоматичний вимикач встановлюється в місці з температурою понад 30°.
ЗНАЧЕННЯ ВТРАТ ПОТУЖНОСТІ ТА ТЕМПЕРАТУРНІ ХАРАКТЕРИСТИКИ
Модульні автоматичні вимикачі MT 45 – MT 60 – MT 100 – MT 250
Завдяки широкому асортименту та відмінним характеристикам, модульні автоматичні вимикачі MT дозволяють захистити електричні системи, в яких використання лише MTC було б недостатнім. Діапазон MT з номінальним струмом від 1 до 63А, характеристиками B, C та D, та вимикаючою здатністю 4,5, 6, 10 та 25 кА задовольняє всі потреби до монтажу в комерційному, розширеному комерційному та промисловому секторах. Завдяки повній модульності з пристроями для залишкового струму, електричними допоміжними пристроями та модульними аксесуарами, діапазон MT гарантує оптимальне рішення для кожного контексту інженерного обладнання.
МОДУЛЬНІ АВТОМАТИЧНІ ВИМИКАЧІ ДЛЯ ЗАХИСТУ ЕЛЕКТРИЧНОЇ МЕРЕЖІ

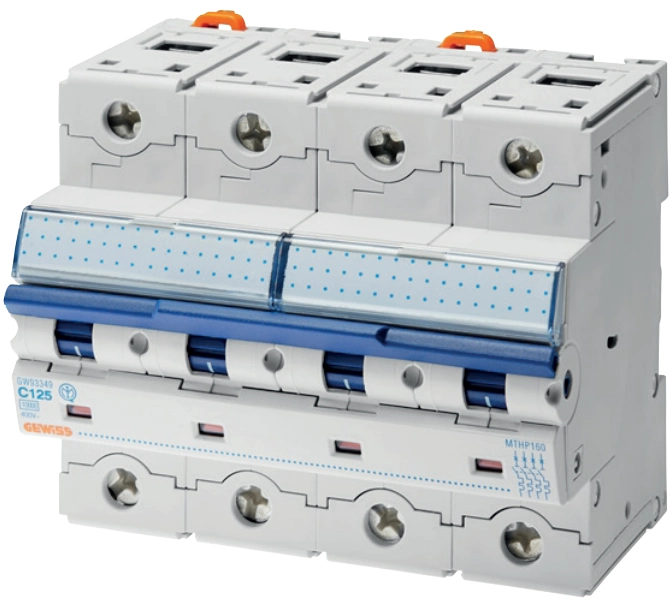

Високопродуктивні модульні автоматичні вимикачі MTHP 160 – MTHP 250
Завдяки широкому асортименту та відмінним характеристикам, модульні автоматичні вимикачі MTHP дозволяють захист електричних систем, в яких використання лише MTC та MT буде недостатнім. Діапазон MTHP з номінальним струмом від 20 до 125А, характеристиками C та D та вимикаючою здатністю 10 та 25 кА задовольняє всі потреби до монтажу в комерційних, розширених комерційних та промислових секторах. Завдяки повній модульності з пристроями для залишкового струму, електричними допоміжними пристроями та модульними аксесуарами, діапазон MTHP гарантує оптимальне рішення для кожного інженерного обладнання.
МОДУЛЬНІ АВТОМАТИЧНІ ВИМИКАЧІ ДЛЯ ЗАХИСТУ ЕЛЕКТРИЧНОЇ МЕРЕЖІ
Резервне копіювання координаційних таблиць
Резервний захист означає послідовне встановлення двох автоматичних вимикачів, використовуючи потужність для обмеження короткого замикання, щоб встановити наступний автоматичний вимикач послідовно, нижче за необхідний. Таким чином, автоматичний вимикач послідовно за підключеням (з вимикаючою здатністю, яка принаймні дорівнює розрахунковому струму короткого замикання в точці встановлення) спрацьовує, щоб допомогти вимикачу наступному за підключенням розірвати коротке замикання, збільшуючи його вимикаючу здатність. Резервний захист корисний у будь-якій електроустановці, де безперервність роботи не є фундаментальною вимогою (як замість вибіркового захисту), але існують інші пріоритетні потреби: — зменшити витрати на електричну систему, оскільки резервне копіювання дозволяє вибрати автоматичні вимикачі з нижчою вимикаючою здатністю, ніж потрібна, і отже, менш дорогі.
ЯК ВИБРАТИ АВТОМАТИЧНІ ВИМИКАЧІ ДЛЯ ЗАСТОСУВАННЯ ПОСТІЙНОГО СТРУМУ
Переривання постійного струму досягти важче, ніж змінного струму, оскільки постійний струм не проходить через нуль на кожному півперіоді. Тому необхідно з’єднати послідовно полюси одного і того ж вимикача так, щоб збільшення створеного таким чином опору викликало зменшення струму аж до його припинення. Крім того, якщо робоча напруга системи зростає, кількість полюсів, з’єднаних послідовно, також має збільшуватися.
Щоб правильно вибрати автоматичний вимикач для захисту електричних навантажень постійного струму, рекомендується враховувати наступні 3
фактори:
- Робоча напруга, що впливає на кількість полюсів, які підключаються послідовно. Максимальна робоча напруга постійного струму для автоматичного вимикача Gewiss дорівнює 250 В при послідовному з’єднанні 4 полюсів (72 В на полюс).
- Струм короткого замикання, зазначено в точці встановлення, що впливає на вибір типу автоматичного вимикача.
- Робочий струм і тип електричного навантаження, які впливають на номінальний струм автоматичного вимикача та його характеристику відключення.
Номінальний струм автоматичного вимикача для застосування постійного струму повинен бути вищим за робочий струм електричного навантаження і повинен бути меншим або дорівнювати потужності кабелю, а також ситуації змінного струму.
На додаток до пускового струму, вибір характеристик відключення повинен враховувати, що поріг відключення магнітного струму постійного струму є більшим, ніж змінного струму.
Захист мережі освітлення. Визначення номінального струму автоматичного вимикача
Щоб вибрати найбільш відповідний номінальний струм модульного автоматичного вимикача для захисту мережі освітлення, необхідно знати робочий струм, наданий виробником освітлювального приладу, або розрахований на основі типу лампи та відповідних технічних даних (номінальна потужність, напруга живлення та коефіцієнт потужності). Після того, як буде відомий робочий струм, вам слід вибрати версію автоматичного вимикача з номінальним значенням струму, яке безпосередньо перевищує це значення. Для всіх випадків рекомендується вибирати автоматичний вимикач з характеристикою відключення C.
