Контактори електромагнітні серії SB-PC на струм від 9 до 1000 А призначені для використання в схемах керування електроприводами: для пуску й зупинки трифазних асинхронних електродвигунів, а також для вмикання та вимикання інших електроустановок.
- Модульне обладнання UEC: автоматичні вимикачі
- Переваги та особливості конструкції автоматичних вимикачів UEC
- Додаткові пристрої до SB-M8 та SB-M9 UEC
- Силове обладнання UEC: переваги та особливості
- Корпуси розподподільчі: пластикові та металеві UEC
- Ключові переваги монтажних коробок UEC
- Комутаційне обладнання UEC
- Презентація Українсько - європейської компанії UEC
- UEC — офіційний представник GEWISS в україні
- Асортимент продукції GEWISS
- Стратегія просування UEC & GEWISS
- Літій-іонні акумулятори, комерційні та промислові системи накопичення енергії від фірми ETI
- Розподільні шафи серії LХN250 — оберіть надійні металеві електрощити ETI
- ETITEC M60 — надійні обмежувачі перенапруги ETI
- Компоненти для контролю температури і вологості шаф — ETI
- Електрофурнітура ETI для застосування в складних умовах
- Повітряні автоматичні вимикачі ETIPOWER
- ETI POWER — повітряні автоматичні вимикачі серії EPL, EPH
- Аксесуари для вимикача, корзини та блоку контролю та захисту ETI POWER
- Аксесуари блока контролю та захисту, модулі напруги ETI POWER — робочі характеристики
- Аксесуари для автоматичних вимикачів ETI
- Каталог аксесуарів для автоматичних вимикачів фірми ETI POWER
- Автоматичні вимикачі фірми ETI POWER та аксесуари до них
- Габаритні розміри автоматичних вимикачів фірми ETI POWER
- Схеми підключення та монтаж автоматичних вимикачів ETI POWER

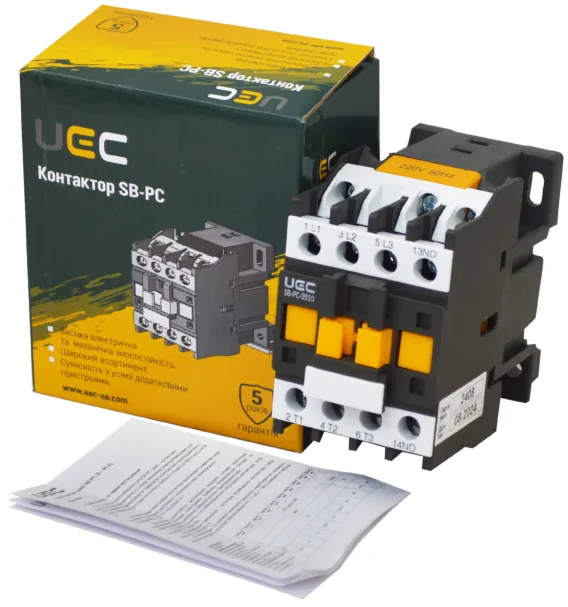

Контактори SB-PC UEC
Переваги:
- Розширений асортимент пропозицій контакторів серії SB-PC порівняно з аналогами.
- Великий асортимент додаткових пристроїв, які завжди є в наявності на складі (допоміжні контакти, приставки витримки часу, електротеплові реле).
- Передбачено можливість отримання реверсивного варіанту за допомогою механізмів блокування.
Особливості конструкції контакторів SB-PC:
Приєднувальні контакти овальної форми забезпечують надійну фіксацію провідників.
Насічки на приєднуваних контактах знижують нагрівання проводів завдяки надійній фіксації в місцях приєднання та збільшення сумарної площі контакту.
Наявність вбудованих додаткових контактів. Кожен контактор до 32 А комплектується одним вбудованим додатковим контактом: 1з або 1р (замикаючим або розмикаючим). Контактори від 40 до 95 А комплектуються двома додатковими контактами: 1з + 1р.
Внаслідок застосування унікальної технології виробництва магнітна система в робочому положенні забезпечує оптимальний режим експлуатації (відсутність шумів і підвищену надійність контактної системи).
Існують два способи монтажу контакторів:
- Швидке встановлення на DIN-рейку.
- Встановлення за допомогою гвинтів на монтажну панель або профіль.

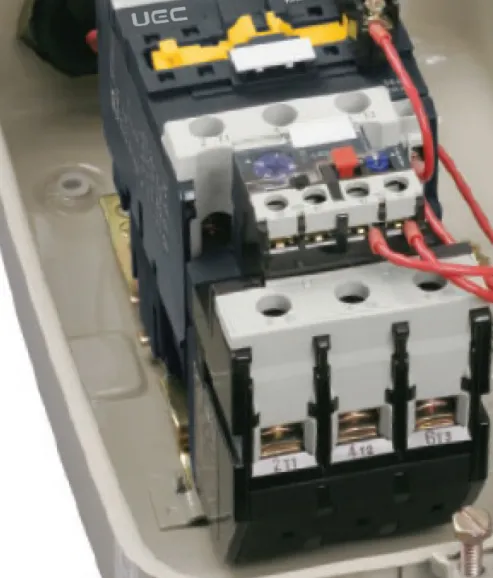

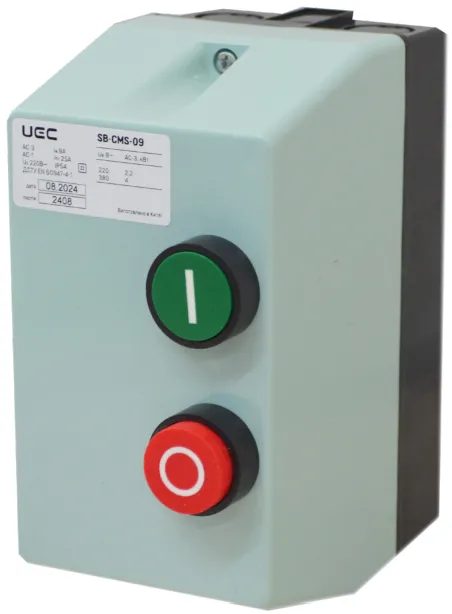

Контактори з електротепловим реле у захисній оболонці SB-CMS UEC

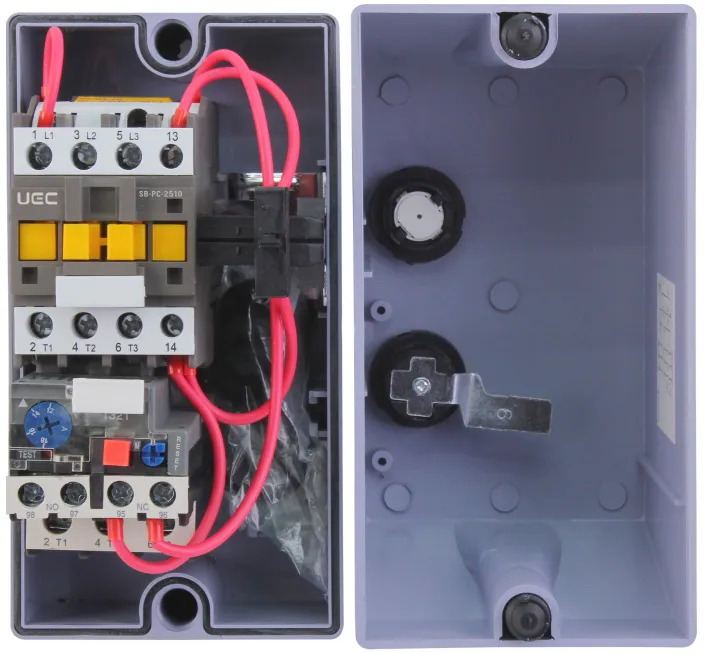

Контактори SB-CMS у зборі з електротепловим реле в захисній оболонці є комплектним пристроєм, що складається з малогабаритного контактора SB-PC, теплового реле, оболонки з сальниками та кнопок керування. Призначені для дистанційного пуску шляхом безпосереднього підключення до мережі та зупинки трифазних асинхронних електродвигунів з короткозамкненим ротором на напругу до 400 В змінного струму, а також для захисту електродвигунів від перевантажень неприпустимої тривалості та надструмів.
Особливості конструкції контакторів з електротепловим реле у оболонці:
Оболонка зі ступенем захисту IP54 дозволяє використовувати контактор на будівельних майданчиках, у лакофарбових, термічних та гальванічних цехах (за умови розміщення апаратури під захисним навісом).
Навантаженням у більшості випадків є асинхронні трифазні двигуни з напругою 400 В. З метою зниження грошових витрат та економії робочого часу рекомендується застосовувати цю систему керування, оскільки виключається необхідність використання четвертого нульового робочого провідника, а також його обробки та монтажу.
Заводська схема керування дозволяє уникнути помилок під час підключення на місці та скорочує час монтажу, який обмежується лише приєднанням лінійних провідників.
При керуванні активними навантаженнями (нагрівальні кола, кола освітлення), які використовують нульовий провідник, раціональніше застосовувати схему керування на 230 В.

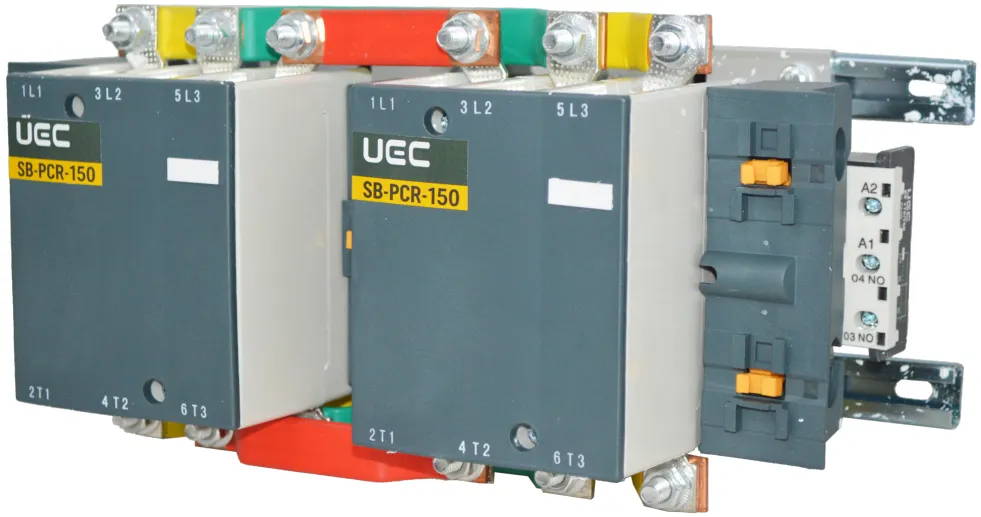

Контактори електромагнітні реверсивні серії SB-PCR UEC
Контактори електромагнітні серії SB-PCR призначені для використання в схемах керування для пуску та зупинки трифазних асинхронних електродвигунів з короткозамкненим ротором в електричних мережах з номінальною напругою до 660 В змінного струму, а також можуть використовуватися для вмикання та вимикання інших електроустановок: освітлення, нагрівальних установок. Застосовуються у вентиляторах, насосах, печах, кран-балках та в системах автоматичного введення резерву (АВР).
Переваги:
- Простота конструктивного виконання забезпечує зручність обслуговування складових елементів.
- Основа виготовлена з алюмінієвого профілю, що забезпечує підвищену міцність і меншу вагу порівняно з аналогами.
- Великий асортимент додаткових пристроїв, які завжди є на складі (допоміжні контакти, приставки витримки часу).
- Розширений асортимент пропозицій електромагнітних контакторів порівняно з аналогами.
Особливості конструкції контакторів реверсійних:
У схемі кожного контактора є одна група замикаючих контактів, вбудованих у модуль котушки керування. Це, за наявності кнопкового поста керування, дозволяє зібрати просту схему керування.
Верхня кришка закріплена за допомогою гвинтів із фіксацією, що виключає мимовільне розгвинчування. Тому контактори серії SB-PCR можна встановлювати в місцях із постійною робочою вібрацією.
Наявність індикації (насічки, виконані на заводі) на контактах дозволяє визначити їх ступінь зносу.
Удосконалена конструкція котушки керування дозволяє виконувати її демонтаж без спеціального інструменту (шляхом утоплення фіксатора в корпус контактора).
На контакт-деталі нанесено срібне покриття, що дозволяє використовувати контактори в тривалому режимі роботи. Напайки на контакт-деталях виконані з композитів на основі срібла, що дозволяє зменшити контактний опір при підвищенні температури.
Для перевірки дії контактної системи використовується стандартний торцевий ключ з головкою на 10.
Індикатор положення контактної системи винесено на зовнішню панель бічної кришки, що дозволяє перевірити положення робочої групи контактної системи без розбирання контактора.
Конструкція контакторів дозволяє одночасно монтувати дві додаткові приставки в будь-якій комбінації.

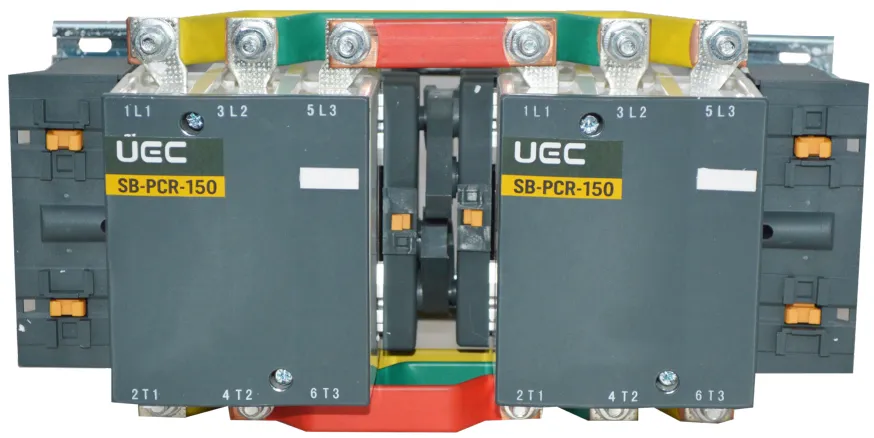

Зібраний на заводі реверсивний контактор постачається із заводськими шинами та механічним блокуванням. Контактори змонтовані на двох металевих рейках, що забезпечує високу жорсткість конструкції. Реверсивні контактори SB-PCR є окремою групою в асортименті компанії.
Автомати захисту двигуна SB-MCB UEC
Призначені для керування та захисту трифазних асинхронних електродвигунів від перевантаження, коротких замикань і неповнофазних режимів роботи. Поєднують у собі кілька функцій: функції «автомата захисту двигуна» та функції ручного пускача.
Автомати захисту двигуна застосовуються на промислових об’єктах, у сільському господарстві та будівництві. Також можливе використання для місцевого керування окремими електродвигунами, а також в автоматиці житлових і адміністративних споруд.

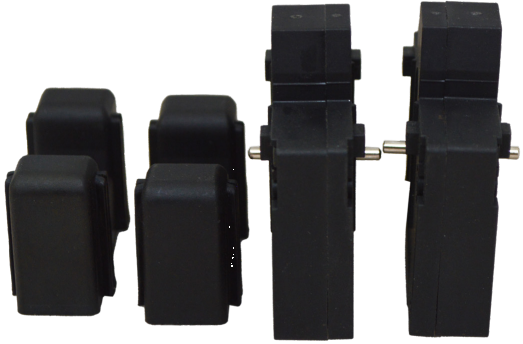

Механізми блокування для контакторів SB-PC UEC
Механізми блокування призначені для механічного взаємоблокування двох контакторів, що унеможливлює їх одночасне ввімкнення під час створення реверсивної схеми.
Реле і додаткові пристрої для контакторів SB-PC UEC

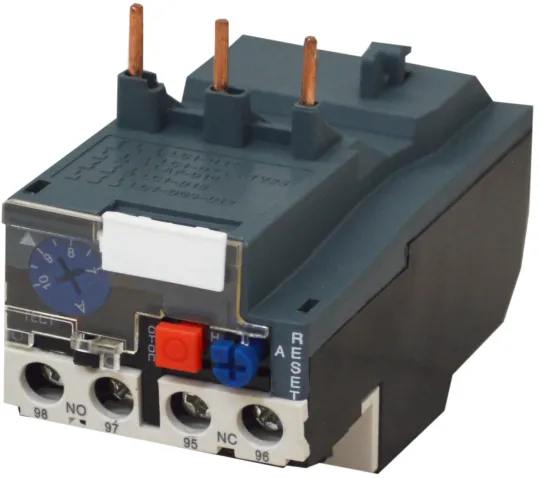

Електротеплове реле серії SB-TOR призначене для захисту електродвигунів від перевантаження, асиметрії фаз, затягнутого пуску та заклинювання ротора. Встановлюється безпосередньо на контакторах серії SB-PC. Для захисту від короткого замикання повинні бути передбачені запобіжники або автоматичні вимикачі з відповідним значенням номінального струму спрацювання.

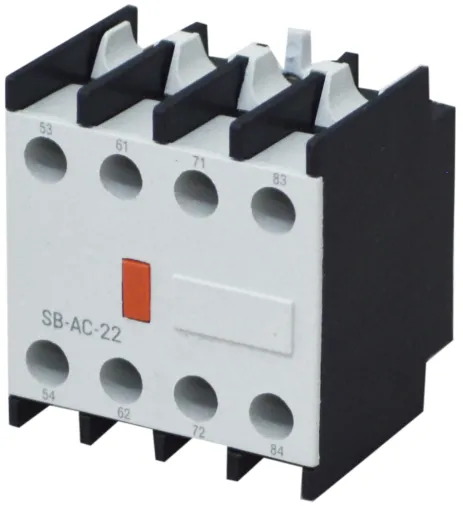

Приставки для контакторів SB-PC UEC
Призначені для розширення можливостей використання контакторів у системах автоматизації технологічних процесів. Пневматичні приставки витримки часу SB-ATD дозволяють отримати затримку замикання або розмикання допоміжного кола від 0,1 до 180 с. Використовуються спільно з контакторами серії SB-PC.
