PrismaSeT S
Переваги
• Вдосконалена ергономіка
• Привабливий дизайн та якісне
виконання
• Повна сумісність з продукцією
Schneider Electric
• Простота у встановленні
• Забезпечує більшу гнучкість для
користувача

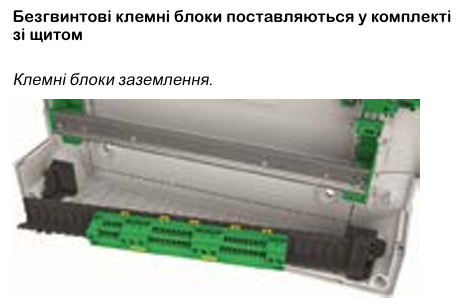

• Широкий асортимент клемних
блоків
• Серія модульних щитів і аксесуарів,
розрахованих для номінальних
струмів до 160 А

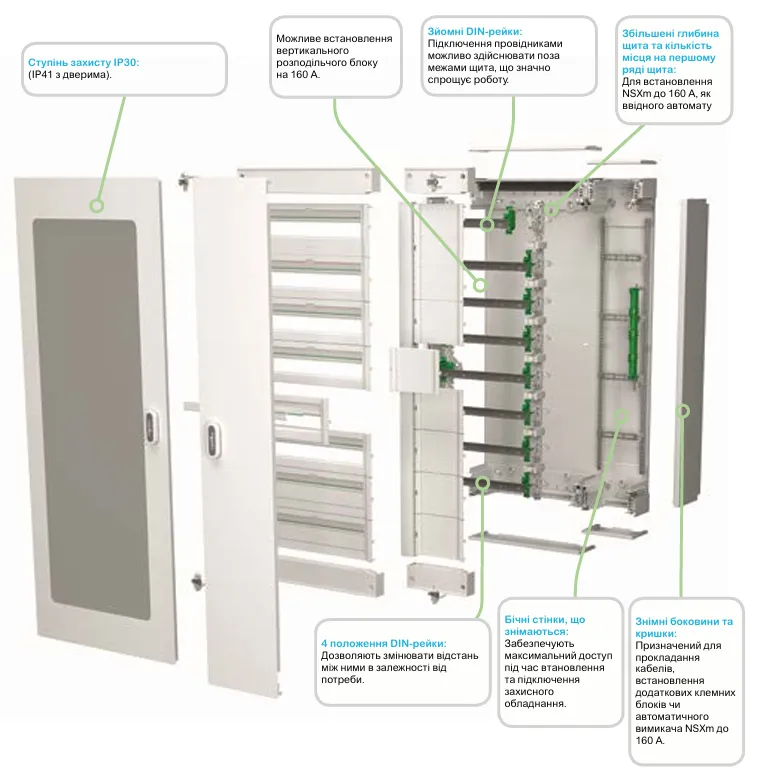

Зйомна
DIN-рейка
Зйомні DIN-рейки
полегшують прокладання
кабелів на етапі збору щита
та обслуговування.
Зйомний бічний
канал та верхня/
нижня частина
Бокові, верхні/нижні
частини знімаються,
щоб забезпечити доступ до
кабелів під час збору щита
та обслуговування.

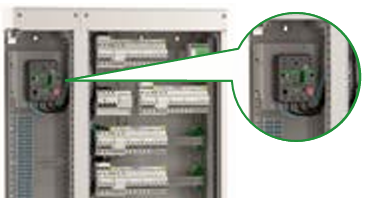

Встановлення NSXm
В щит або його розподільчий канал можна
встановити автоматичний вимикач NSXm до 160 А як на DIN-рейку, так і на монтажну плату.

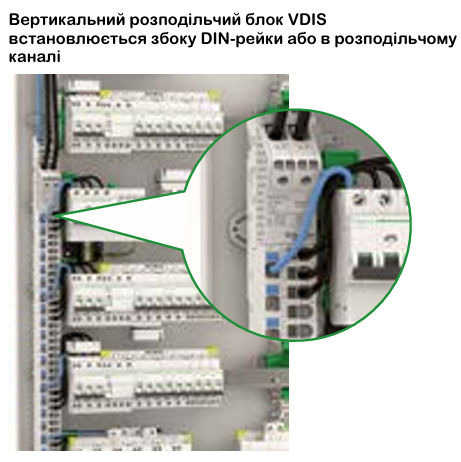

VDIS
Вертикальний розподільчий
блок VDIS дозволяє
скоротити час збору щита та
полегшує підключення.

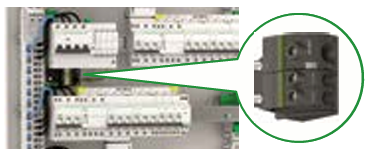

Комплект підключення ПЗІП
Збільшує роз’єм заземлення до 50 мм2.
Розподільчий канал
Щити на 6, 7 та 8 рядів
можуть поставлятися разом
з розподільчим каналом. Він
призначений для
встановлення додаткових
клемних блоків, головного
вводу і т.д.

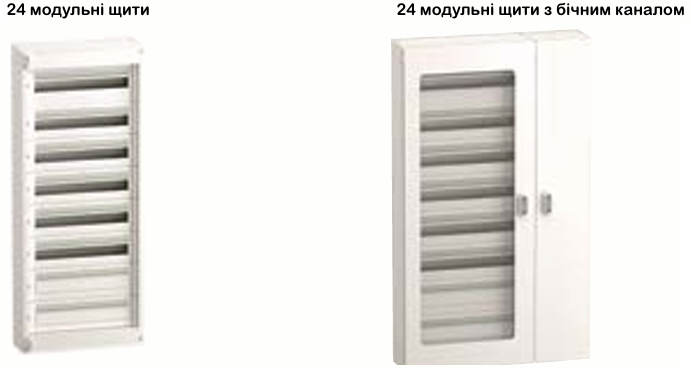

Навісні щити
PrismaSeT S - це серія міцних і простих у встановленні щитів, що забезпечують гнучкість вашої інсталяції.
Серія щитового обладнання PrismaSeT S представлена щитами від 4 до 8 рядів та шириною 24 модулі.
Щити від 6 до 8 рядів доступні з інтегрованим бічним каналом. Завдяки зйомним бічним стінкам щита - значно полегшено процес прокладання кабелю.
Переваги
• Привабливий дизайн та якісне
виконання
• Простота у встановленні
• Широкий асортимент клемних
блоків
• Вдосконалена ергономіка
• Повна сумісність з продукцією
Schneider Electric

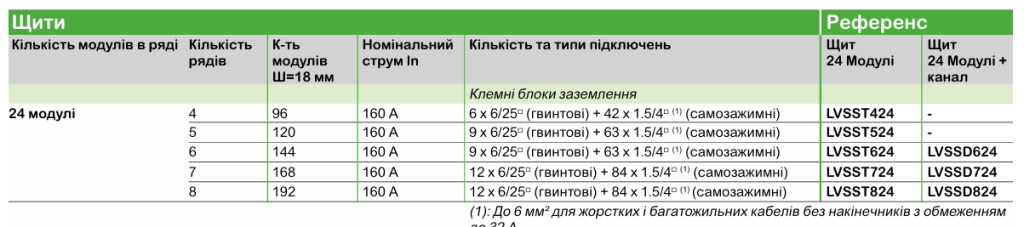

Функції та технічні характеристики. Навісні щити

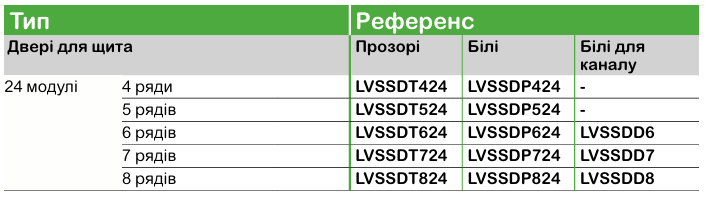

Двері
Функції та технічні характеристики. Навісні щити
Модульні щити серії PrismaSeT S
вирізняються привабливим дизайном,
ергономічністю та надійністю.
Електрична ізоляція всіх щитів
відповідає класу 2 (повна ізоляція).
Функції
Щити серії PrismaSeT S призначені для використання у житлових, комерційних
та адміністративних приміщеннях.
В щиті та бічному каналі збільшено місце в першому ряді DIN-рейки для
встановлення ввідного автоматичного вимикача NSXm до 160 А або вимикача з
диференційним захистом та підключення їх до вертикального розподільчого
блоку Acti9 VDIS. Підключення пристроїв захисту та подальше технічне
обслуговування щита полегшується завдяки зйомним DIN-рейкам.
У серії представлені білі або прозорі двері для щитів, та білі для бічних
каналів.

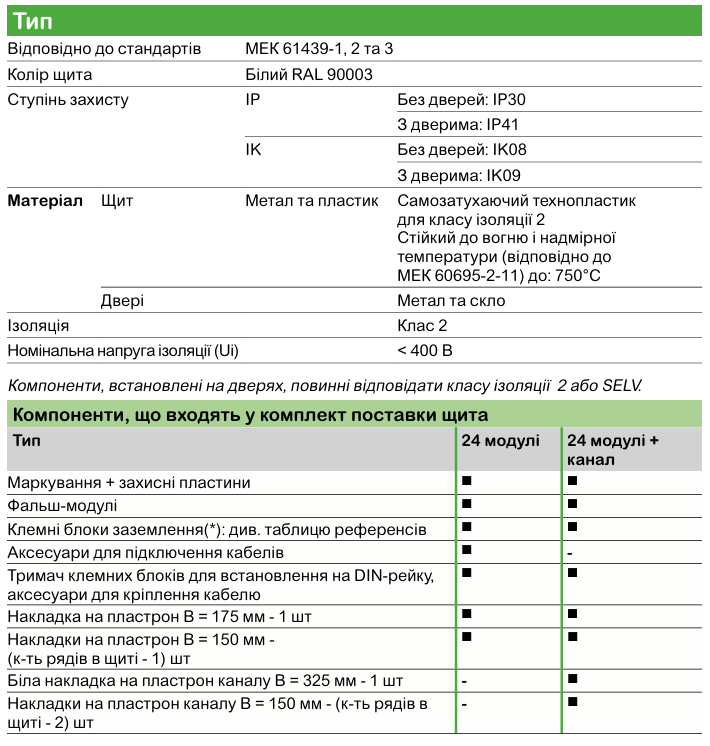

Технічна інформація

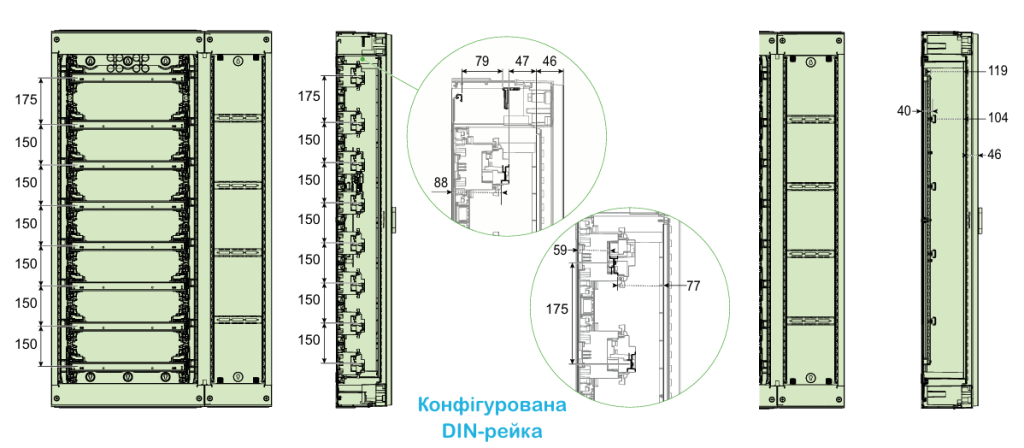

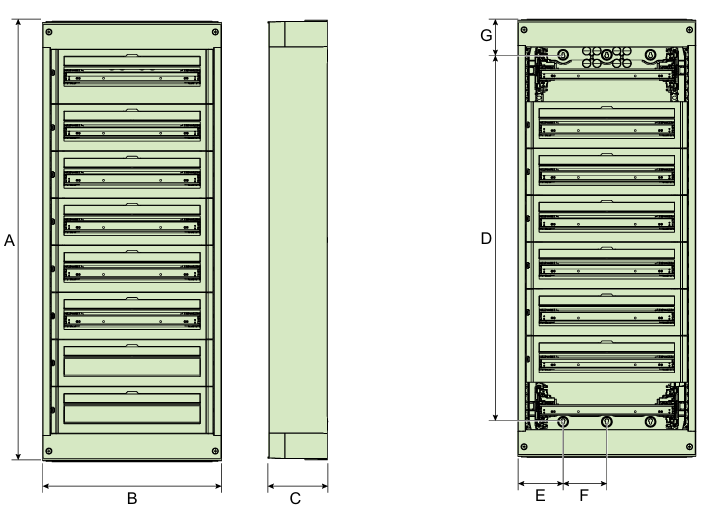

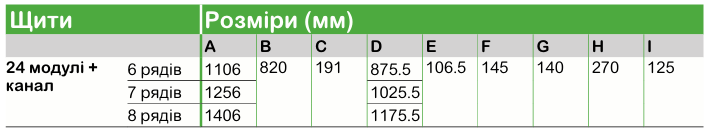

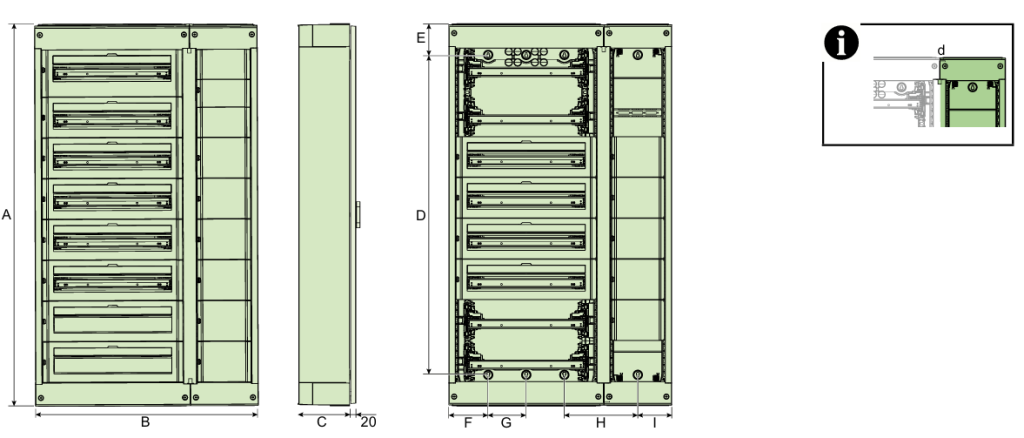

Розміри. Навісні щити

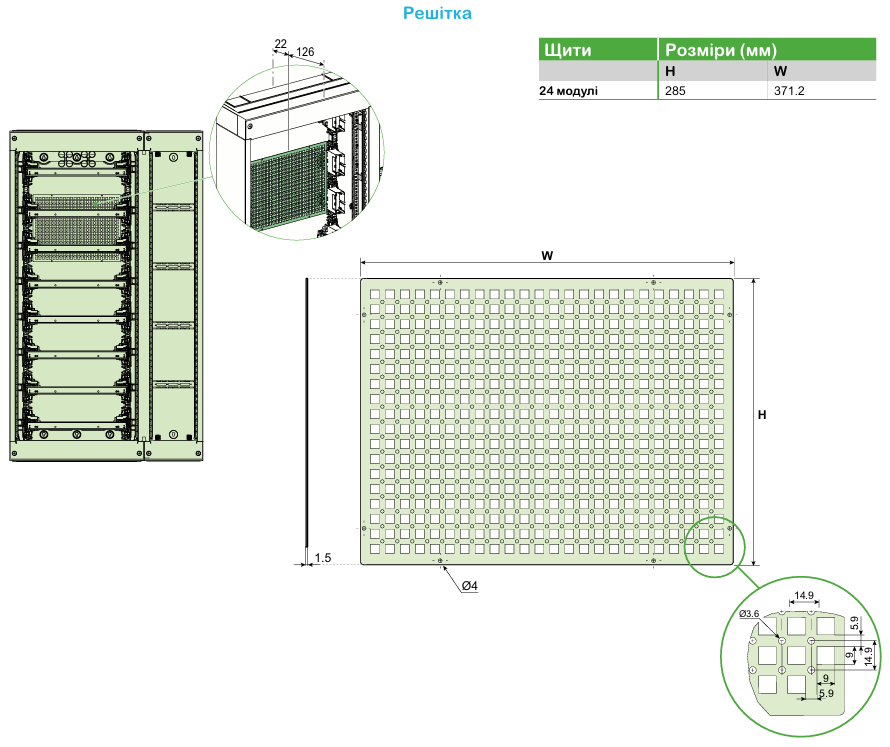

Розміри. Навісні щити. Універсальні щити
