NIK Счетчик NIK 2307 AP3T.1402.MC.11, трехфазный электронный многотарифный

Счетчик электрической энергии предназначен для измерения активной энергии, по нескольким тарифам в трехфазных трехпроводных и четырехпроводных цепях переменного тока, с прямым подключением по напряжению и току.

Артикул NIK2307 AP3T.1402.MC.11

Показать всю серию

Характеристики

Серия	2307
Тип оборудования	счетчик электроэнергии
Количество фаз	трехфазный
Количество тарифов	многотарифный
Тип подключения	прямое
Тип индикатора	электронный
Измеряемая энергия	активная
Номинальный и максимальный ток, А	5 (120)
Номинальное напряжение, В	3x220/380
Номинальная частота, Гц	50
Масса, кг	2,3
Наличие датчиков магнитного и электромагнитного поля	есть
Измерение активной энергии	в прямом направлении
Пылевлагозащита IP	54
Диапазон температур эксплуатации, °С	-40…+70
Класс точности измерения активной энергии	1
Производитель	NIK
Постоянная счетчиков (активная энергия)	8000 имп/(кВт•ч)
Межповерочный интервал	10 лет
Количество разрядов счетного механизма	6+3
Средний срок эксплуатации	24 года (до первого капитального ремонта)
Наличие интерфейсов	модуль интерфейса ZigBee (по радиоканалу)
Наличие релейных выходов	реле отключения потребителя

Описание

СВОЙСТВА:
• Регистрация и индикация по каждой фазе активной, реактивной и полной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока, а также угла сдвига фаз в трехфазных трехпроводных и четырехпроводных цепях переменного тока;
• Расширенный диапазон рабочих напряжений (3х50/87 В - 3х315/546 В);

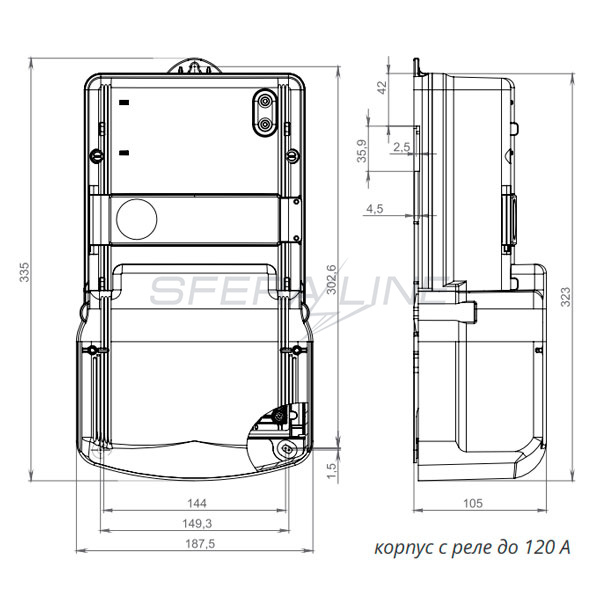

• Возможность установки реле управления нагрузкой до 120 А (опционально);
• Возможность установки релейного выхода, который позволяет коммутировать нагрузку с переменным напряжением не более 220 В при силе тока не более 1 А (опционально);
• Повышенная степень защиты от воздействия постоянных и переменных магнитных полей (СОУ-Н МПЕ 40.1.35.110:2005);
• Технологический запас по классу точности не менее 50%;
• Малое собственное энергопотребление;
• Прозрачный кожух;
• Неразъемный корпус;
• Наличие оптического порта для программирования и считывания данных;
• Для многотарифного исполнения: до 4-х тарифов и 12-х временных зон с автоматическим переходом на зимнее и летнее время;
• Возможность подключения внешнего источника питания с напряжением 12 ± 10% В для снятия показаний при отсутствии напряжения сети;
• Возможность установки модуля подсветки ЖКИ (опционально);
• Индикация воздействия магнитного поля с величиной индукции более 100 мТл;
• Индикация воздействия электромагнитного поля напряженностью более 10 В/м в диапазоне частот 80-2000 МГц;
• Защита от хищений энергии: индикация неправильных подключений, обратного направления тока, датчики вскрытия кожуха и крышки зажимов;
• Хранение в энергонезависимой памяти событий с меткой даты и времени;
• Возможность отключения нагрузки потребителя при превышении установленных значений: лимита мощности, силы тока и напряжения, воздействия постоянного магнитного поля более 100 мТл и электромагнитного поля более 10 В/м, отключения за неуплату;
• Возможность установки модулей 2-х интерфейсов: радиомодуля «ZigBee», RS-232, RS-485, PLC, «токовой петли», GSM/GPRS, Ethernet для дистанцион-ного считывания данных, программирования счетчиков и применения их в АСКУЭ.
