РЕКЛОУЗЕРИ застосування на ВРП 35кВ
Реконструкція ВРП 35 кВ із заміною звичайних пристроїв захисту на реклоузери
Переваги:
• Наявність універсального типового проекту;
• Застосування новітніх функцій релейного захисту та
автоматики (PLC-логіка);
• Використання протоколу «цифрової підстанції»
IEC61850;
• Віддалене керування та моніторинг;
• Контроль якості електроенергії;
• Вакуумний вимикач має вбудовані в полюси
трансформатори струму та датчики напруги;
• Відсутність потреби в обслуговуванні;
• Простота і швидкість монтажу;
• Економічна доцільність.
Варіанти установки реклоузера
Реконструкція ВРП-35кВ
Заміна ПСН / ВД-КЗ / ВМ на реклоузер:
1. Установка реклоузера із застосуванням існуючих
монолітних / залізобетонних / сталевих конструкцій;
2. Установка реклоузера із заміною монолітних /
залізобетонних / сталевих конструкцій.
Універсальна конструкція дозволяє реалізувати обидва
варіанти зі встановленням на неї додаткового
обладнання Роз'єднувачі, ОПН, ТС

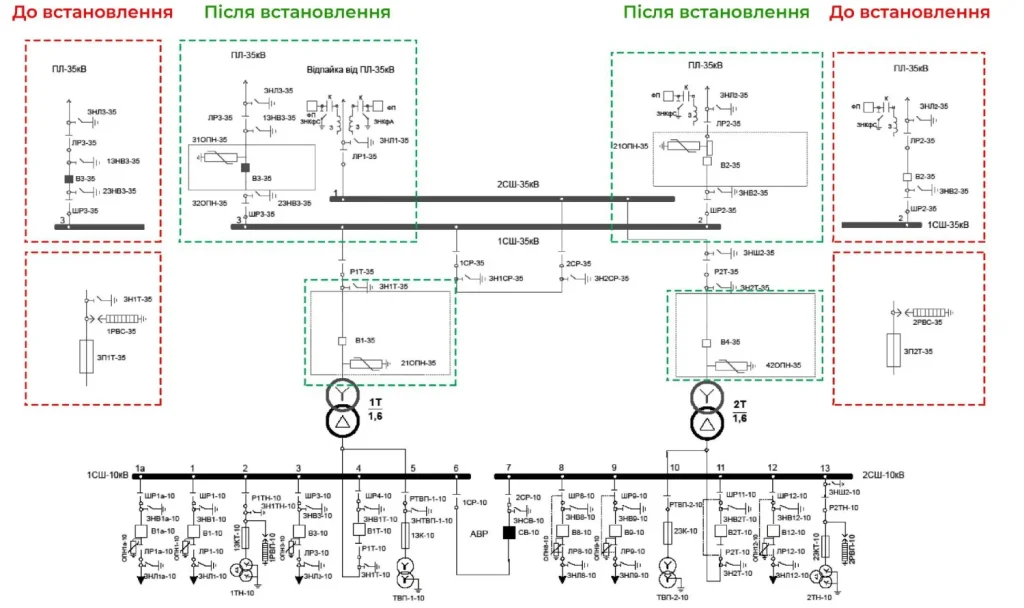

Схема електрична однолінійна ВРП-35 кВ ДО та ПІСЛЯ реконструкції із застосуванням реклоузера
2 реклоузера
замість ВМ
2 реклоузера
замість ПСН

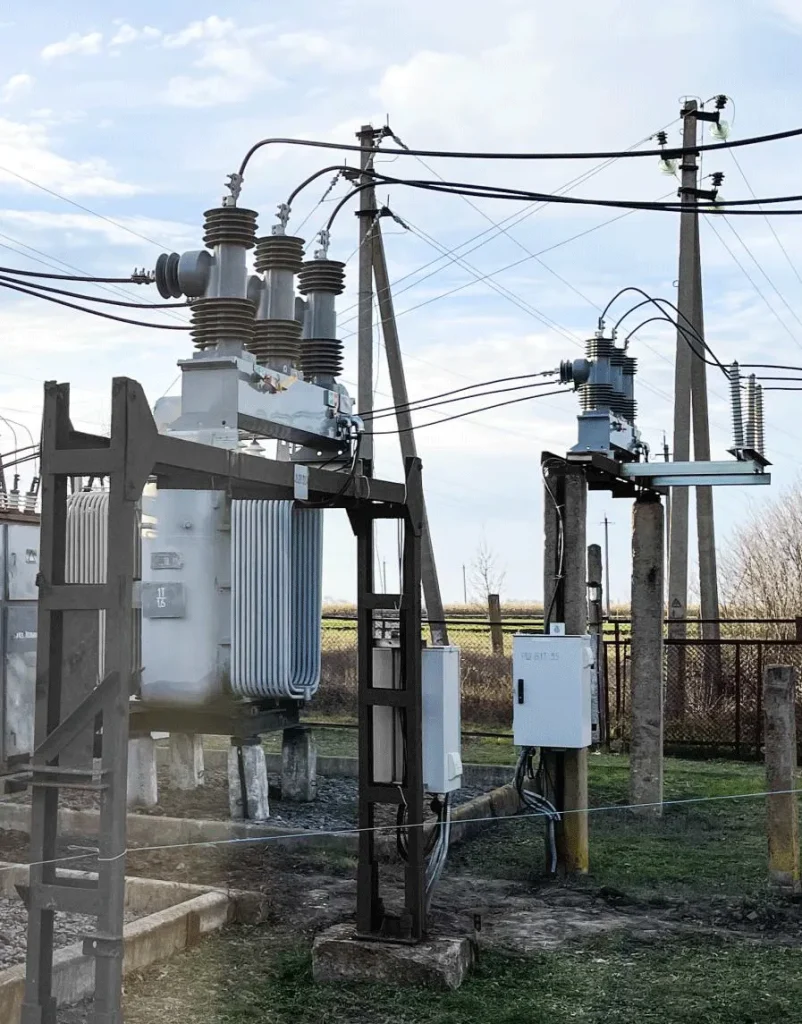

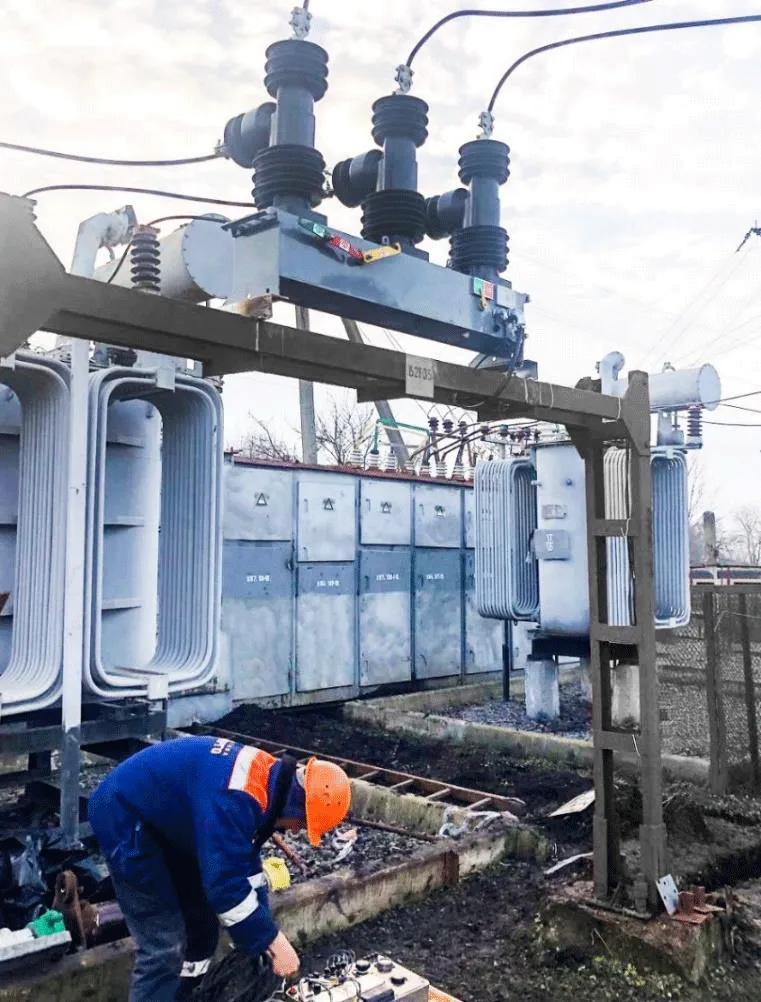

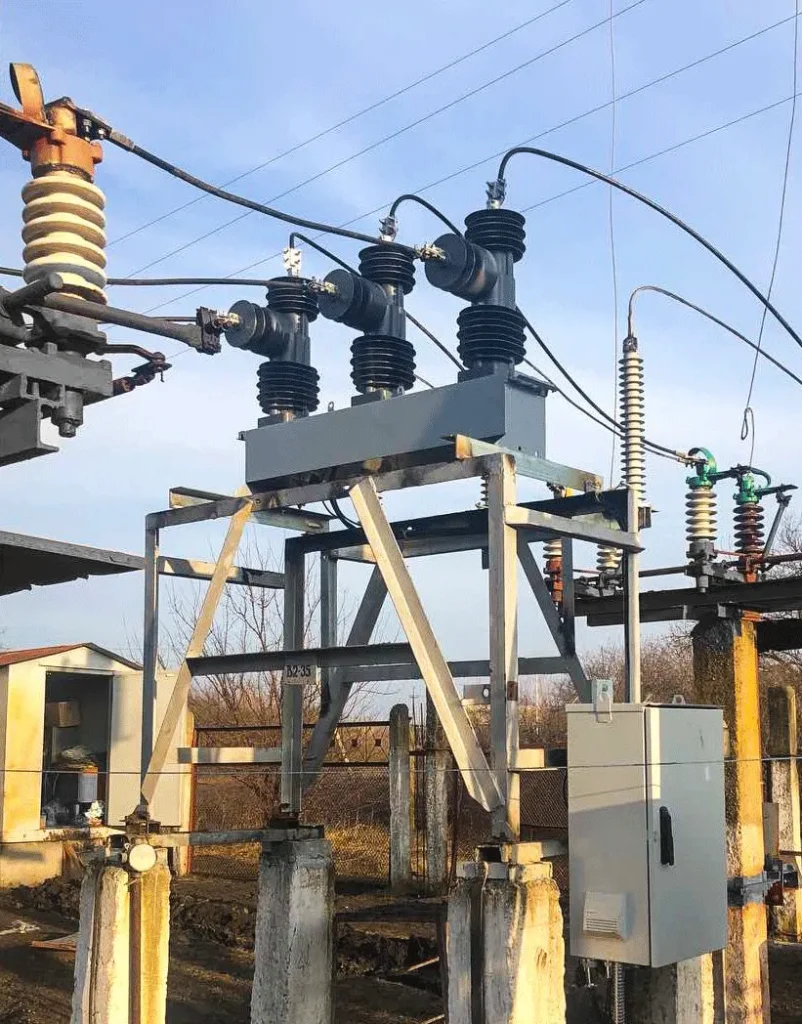

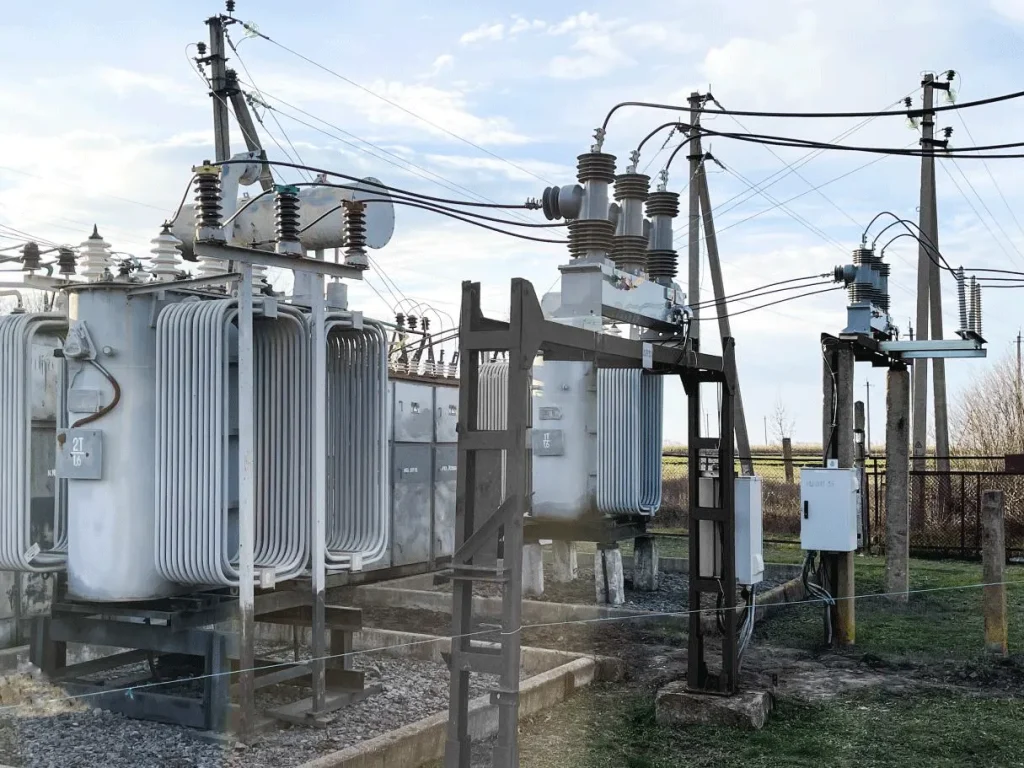

Приклади застосування реклоузерів на ПС
АТ "ПОЛТАВАОБЛЕНЕРГО“ 100 шт 2021-24 р.
