ПРИСТРОЇ КОНТРОЛЮ ТА УПРАВЛІННЯ
РЕЛЕ ЧАСУ ТА ТАЙМЕРИ e.control.t

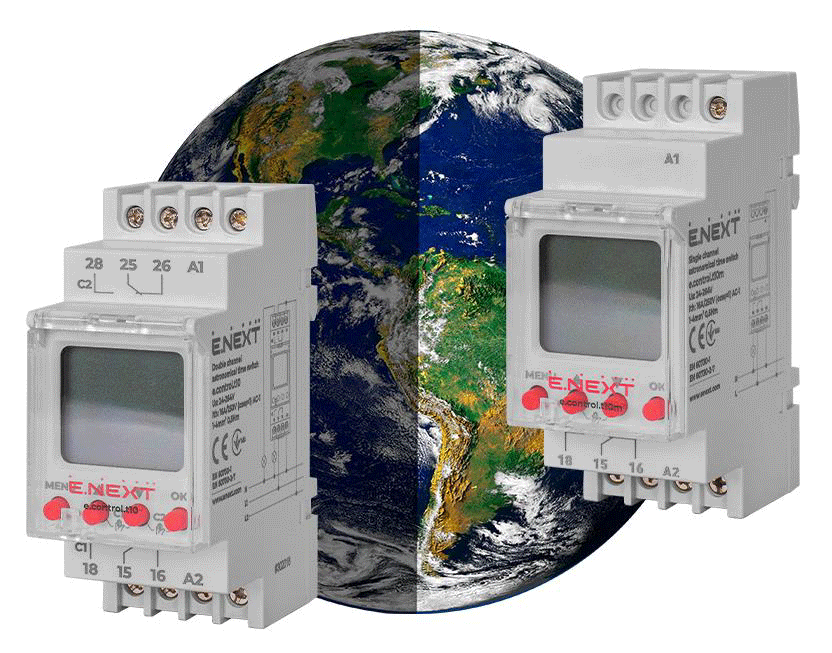

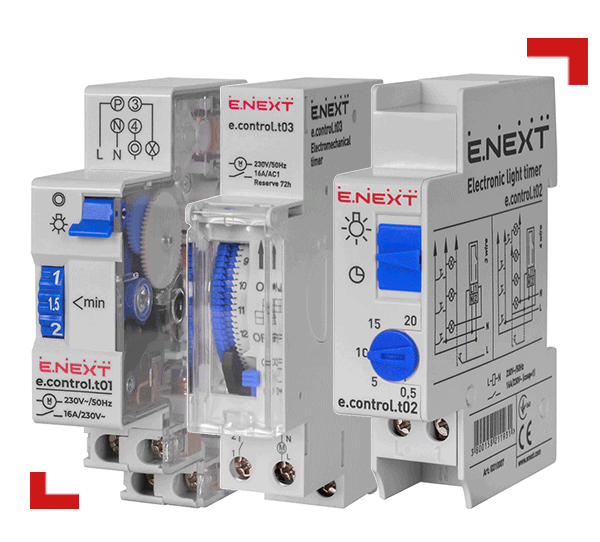

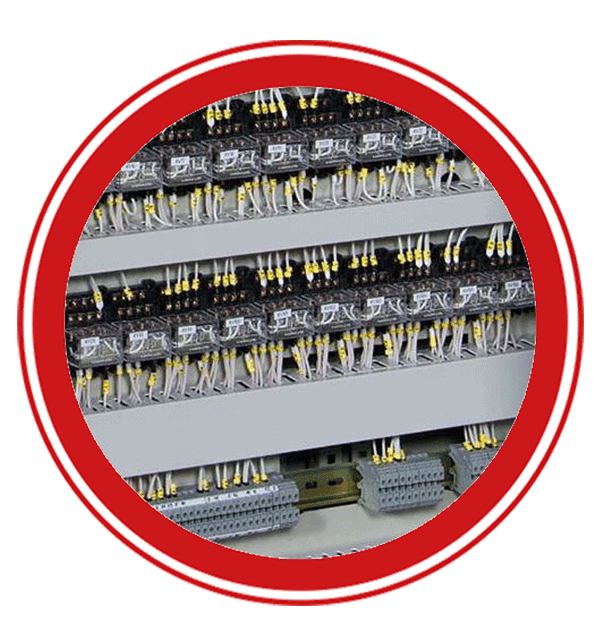

ПРИЗНАЧЕННЯ
Призначені для автоматичного
увімкнення / вимкнення електротехнічного
обладнання відповідно до встановленої
витримки часу або заданої програми по
сигналу управління або подачі / знятті
напруги живлення.

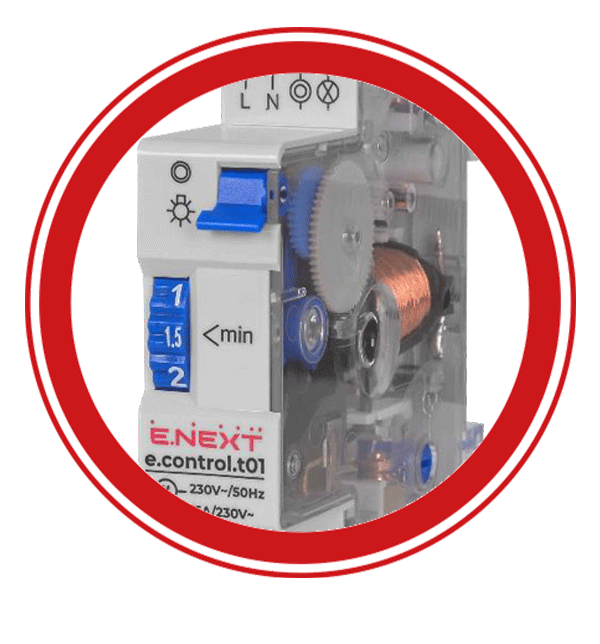

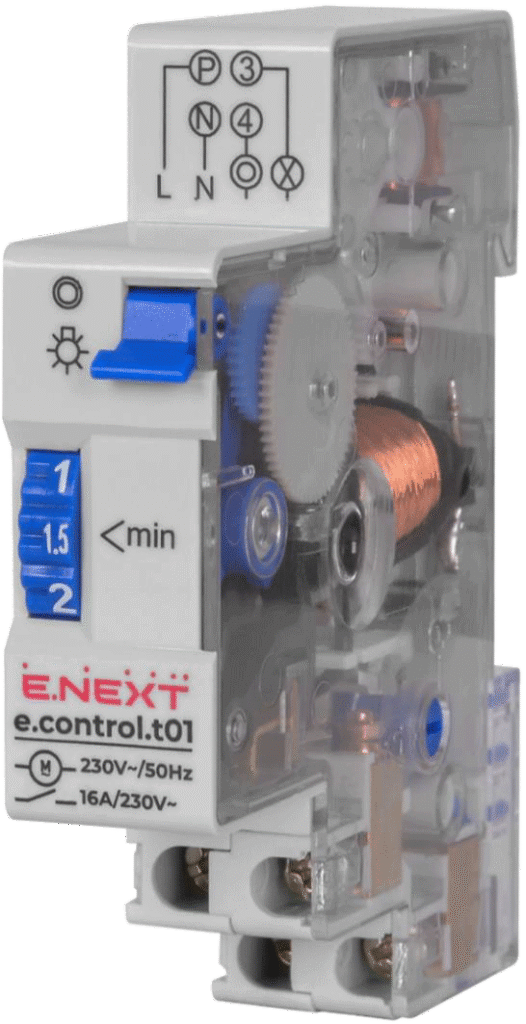

ТАЙМЕР ОСВІТЛЕННЯ e.control.t01
Автоматичне увімкнення і вимкнення
електротехнічного обладнання через певні
проміжки часу протягом тижня в ланцюгах
автоматики і управління різними
технологічними процесами.
• Витримка часу – 1-7 хв.;
• Регулювання – з кроком 0,5 хв.

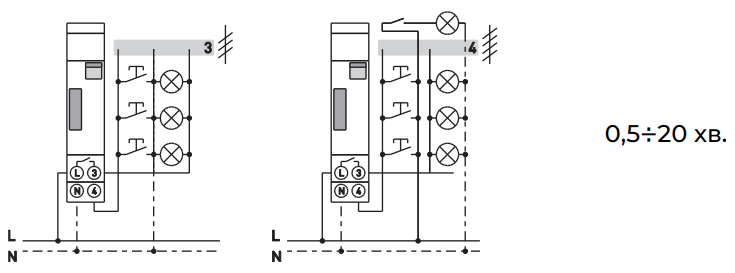

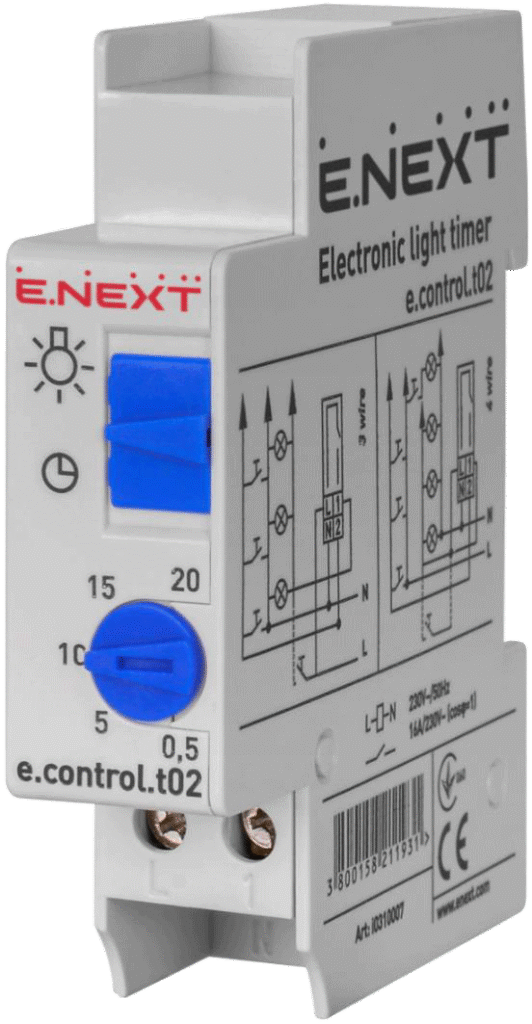

ТАЙМЕР ОСВІТЛЕННЯ e.control.t02
Автоматичне вимкнення ланцюгів
освітлення коридорів та інших об’єктів по
закінченню встановленої витримки часу.
• Витримка часу: 0,5-20 хв.;
• Регулювання: плавне.
ЗАСТОСУВАННЯ

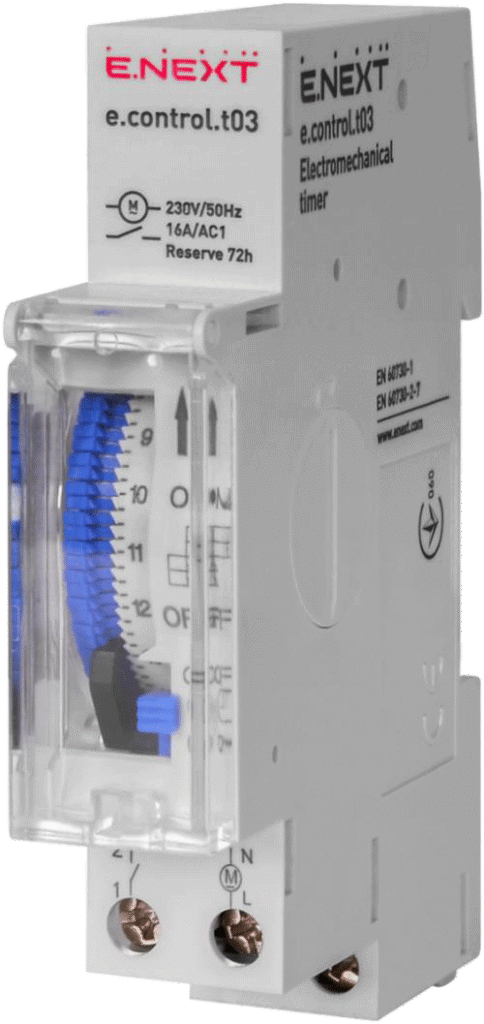

ТАЙМЕР ЕЛЕКТРОМЕХАНІЧНИЙ e.control.t03
Застосовується для керування
електротехнічним обладнанням
протягом доби згідно встановленої
програми.
• Кількість сегментів: 96;
• Крок циклу: 15 хв.;
• Ширина: 18 мм.;
• Час роботи від акумулятора:не менш ніж 72 год

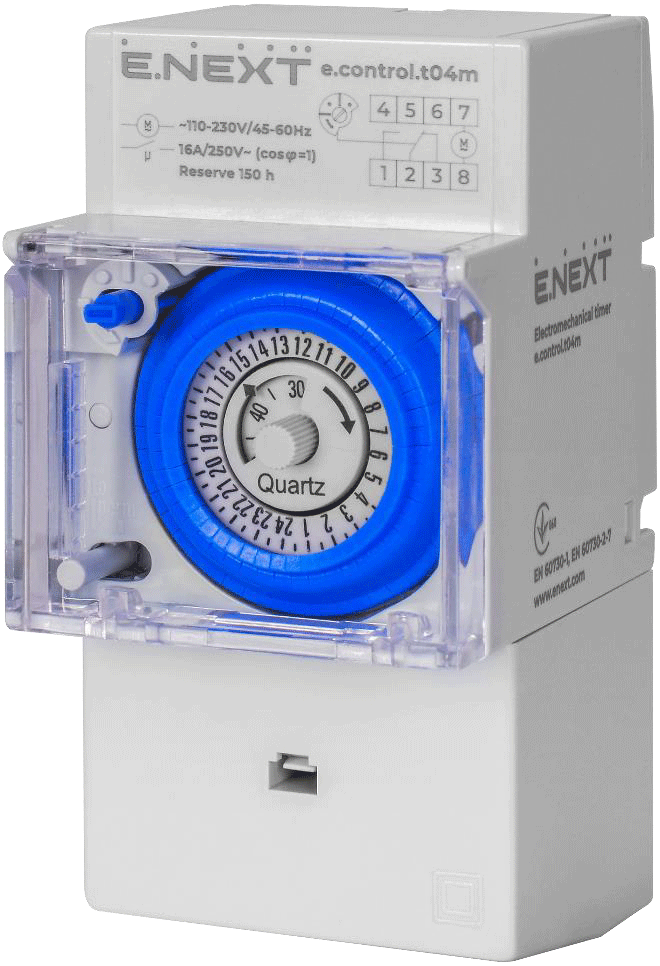

ТАЙМЕР ЕЛЕКТРОМЕХАНІЧНИЙ e.control.t04m
Застосовується для керування
електротехнічним обладнанням
протягом доби згідно встановленої
програми.
• Кількість сегментів: 48;
• Крок циклу: 30 хв.;
• Ширина: 54 мм.;
• Час роботи від акумулятора: не менш ніж 150 год.

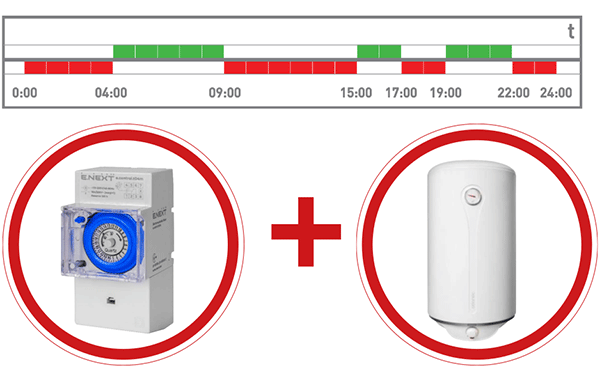

ПРИКЛАД ЗАСТОСУВАННЯ

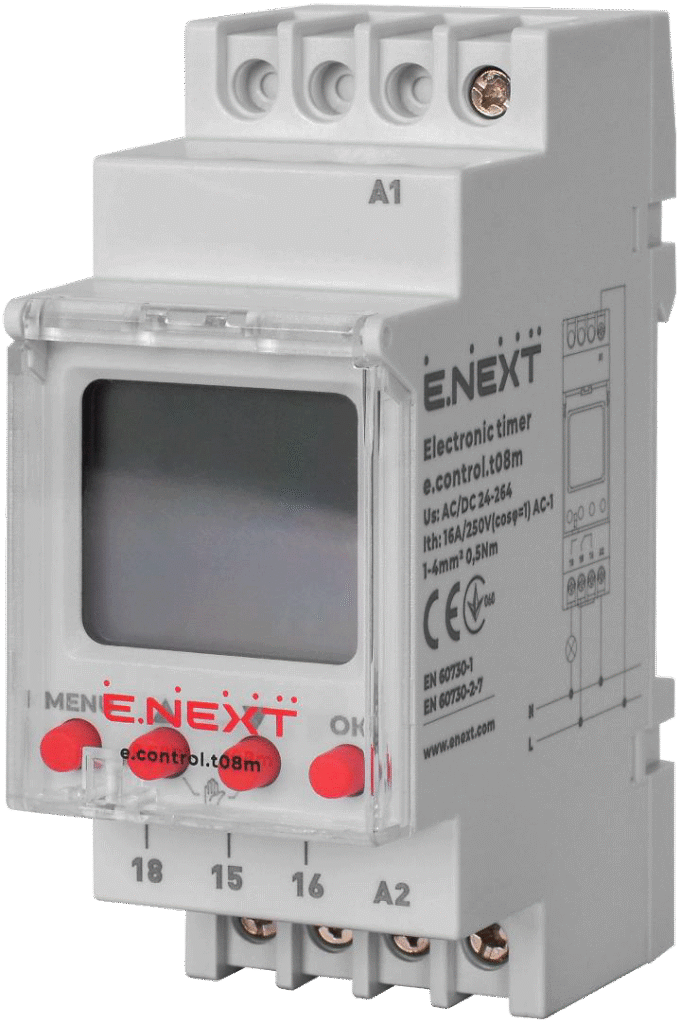

ТАЙМЕР ЕЛЕКТРОННИЙ ТИЖНЕВИЙ ОДНОКАНАЛЬНИЙ control.t08m
Застосовується для керування
електротехнічним обладнанням протягом
тижня згідно встановленої програми.
• Кількість програм: 80;
• Мінімальний крок Увімк/Вимк: 1 хв.;
• Ширина: 36 мм.

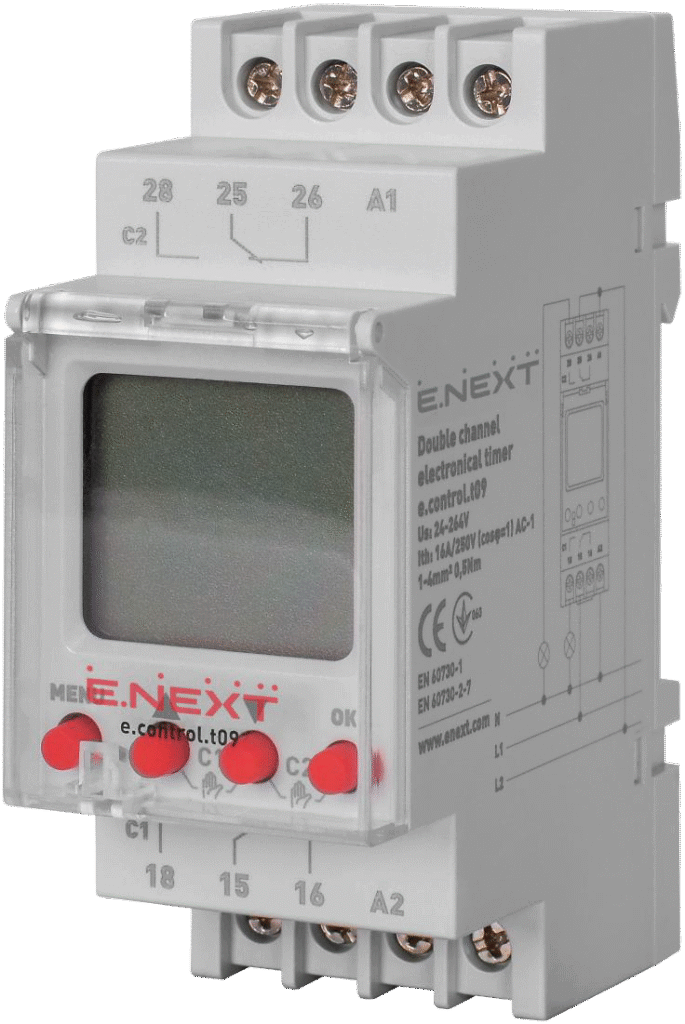

ТАЙМЕР ЕЛЕКТРОННИЙ ТИЖНЕВИЙ ДВОКАНАЛЬНИЙ e.control.t09
Застосовується для керування двома
незалежними групами електротехнічним
обладнанням протягом тижня згідно
встановленої програми.
• Кількість програм (по 2-м каналам): 100;
• Мінімальний крок Увімк/Вимк: 1 хв.;
• Ширина – 36 мм.

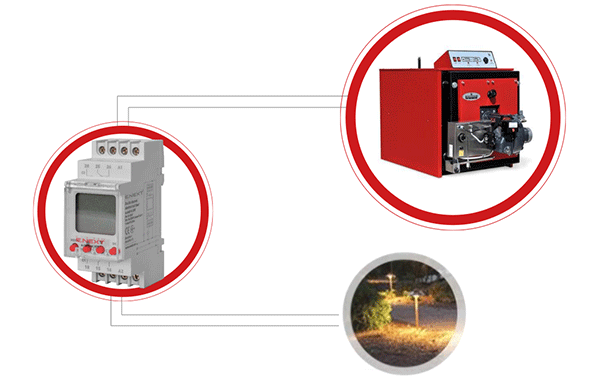

ПРИКЛАД ЗАСТОСУВАННЯ

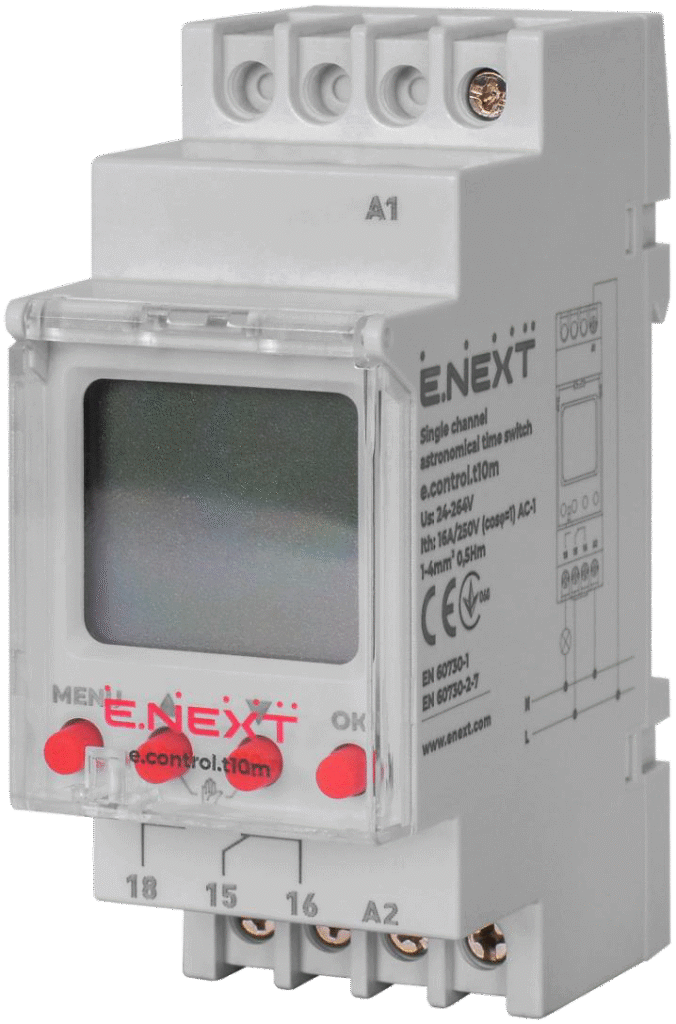

ТАЙМЕР АСТРОНОМІЧНИЙ ОДНОКАНАЛЬНИЙ e.control.t10m
Застосовується для керування групою
освітлення згідно астрономічного циклу.
• Кількість програм: 40;
• Мінімальний крок Увімк/Вимк: 1 хв.;
• Ширина: 36 мм.

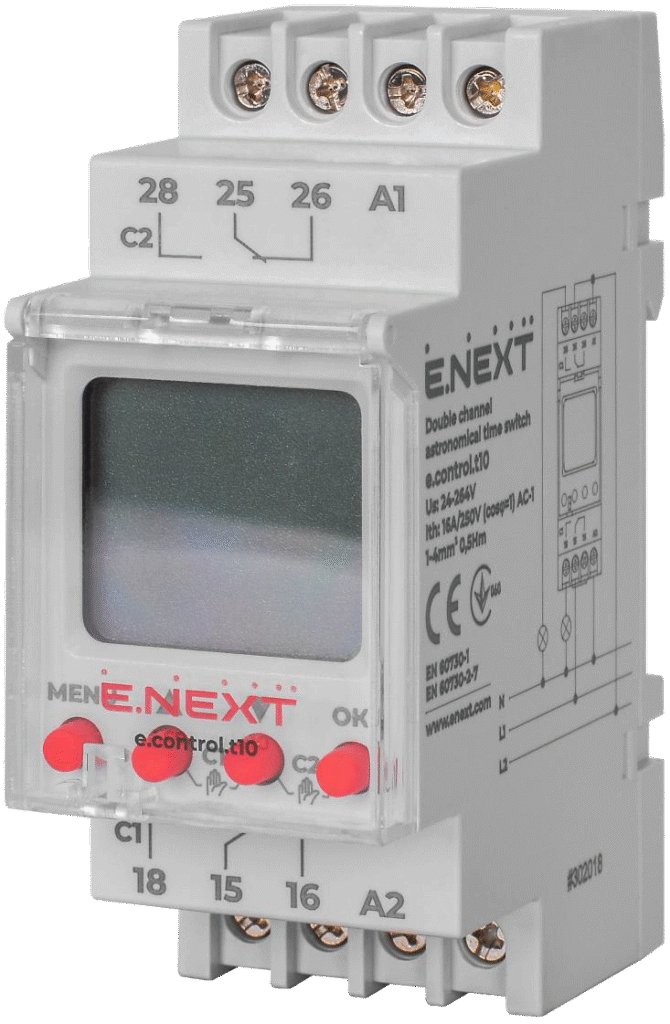

ТАЙМЕР АСТРОНОМІЧНИЙ ДВОКАНАЛЬНИЙ e.control.t10
Застосовується для керування двома
незалежними групами освітлення згідно
астрономічного циклу.
• Кількість програм (по 2-м каналам): 80;
• Мінімальний крок Увімк/Вимк: 1 хв.;
• Ширина: 36 мм.

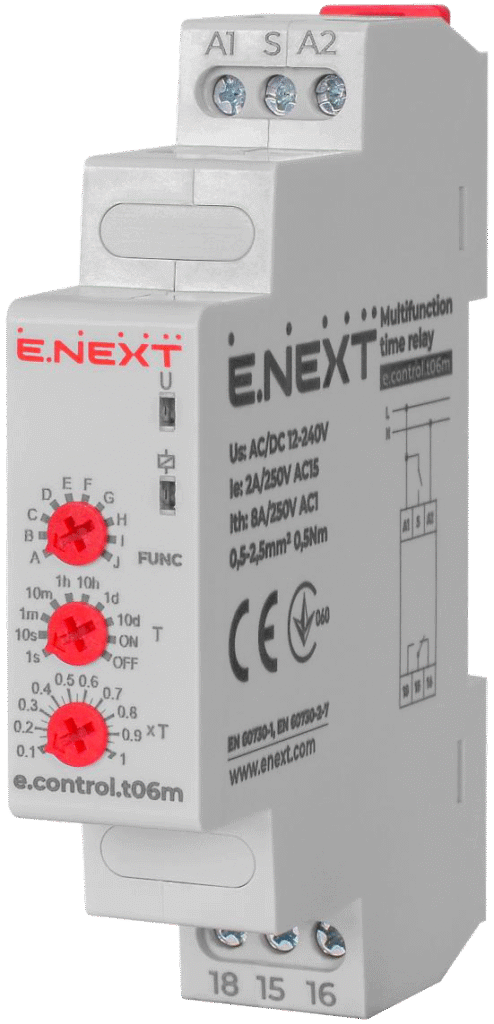

БАГАТОФУНКЦІОНАЛЬНЕ РЕЛЕ ЧАСУ e.control.t06m
Застосовується для забезпечення затримки
часу вмикання/вимикання
в колах автоматики відносно напруги
живлення або сигналу управління.
• Максимальний робочий струм: 8 А;
• Діапазон встановлення часу: 0,1 сек-10 днів;
• Кількість функцій: 10;
• Ширина: 18 мм.

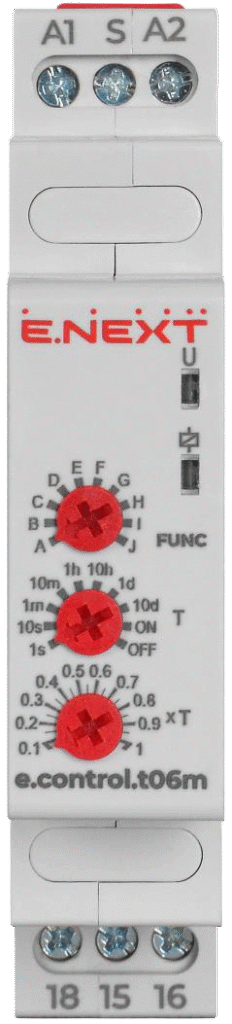

ФУНКЦІЇ e.control.t06m
Літерні позначення відповідають наступним
режимам:
• А – затримка на включення при подачі напруги;
• В – затримка на відключення після подачі напруги;
• З – циклічна робота, початок з «вимкнено»;
• D – циклічна робота, початок з «увімкнено»;
• E – робота з витримкою часу по сигналу управління;
• F – робота з витримкою часу по сигналу управління;
• G – робота з витримкою часу по сигналу управління;
• H – робота з витримкою часу по сигналу управління;
• I – робота без витримки часу по сигналу управління
(вихідний контакт реле замикається, розмикається
без витримки часу при подачі сигналу управління
на зовнішній контакт S);
• J – генератор імпульсів (після подачі напруги,
починається відлік встановленої витримки часу,
після закінчення якої, формується імпульс
тривалістю 0,5 с).

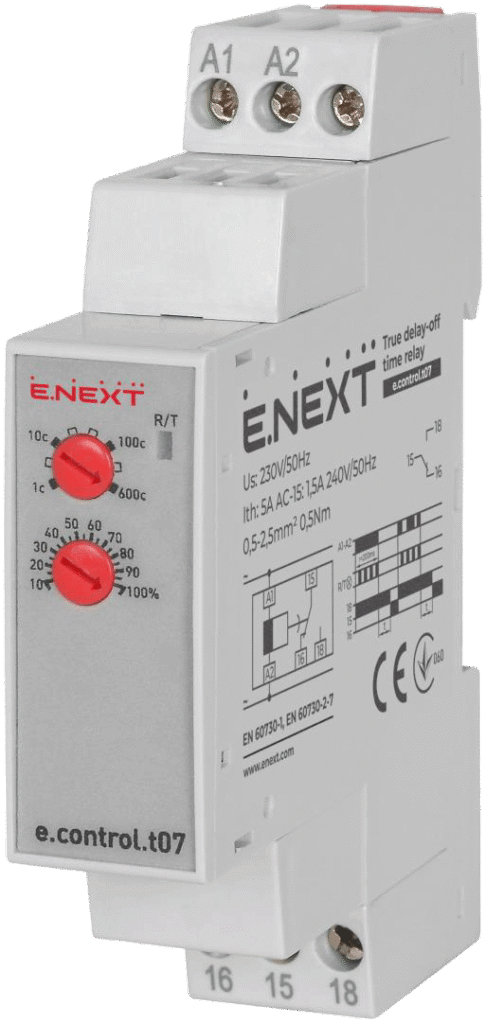

РЕЛЕ ЧАСУ (ЗАТРИМКА ВИМКНЕННЯ ПІД ЧАС ВІДКЛЮЧЕННЯ ЖИВЛЕННЯ) e.control.t07m
Призначене для забезпечення затримки часу
вимкнення при знятті (втрати) напруги
живлення в ланцюгах автоматики і управління
різними технологічними процесами, системах
автоматичного введення резерву т. ін.
• Діапазон установки часу відключення: від 0,1 до 600 с;
• Ширина – 18 мм.

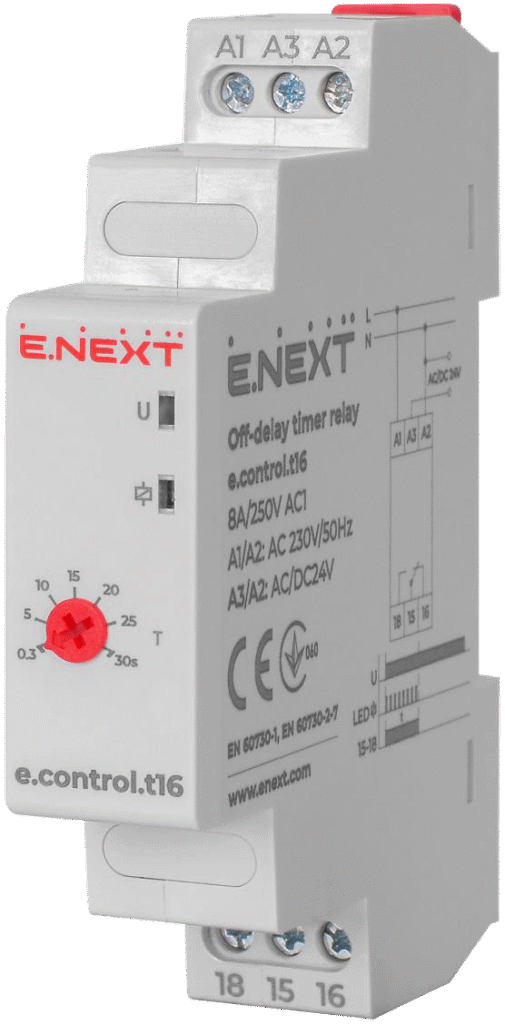

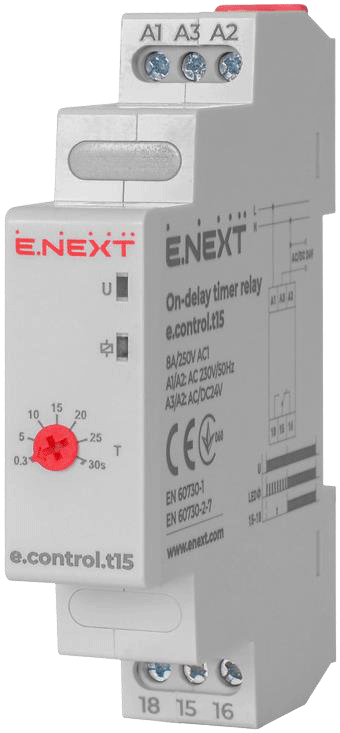

РЕЛЕ ЗАТРИМКИ ЧАСУ НА ВМИКАННЯ e.control.t15 ТА ВИМКНЕННЯ e.control.t16
Призначені для створення затримки при
увімкненні / вимкненні обладнання та
розширення можливостей використання
контакторів в системах автоматизації
технологічних процесів.
• Діапазон установки часу: від 0,3 до 30 с.;
• Напруга живлення А1-А2 – АС 230 В;
А1-А3 – DC 24 В.

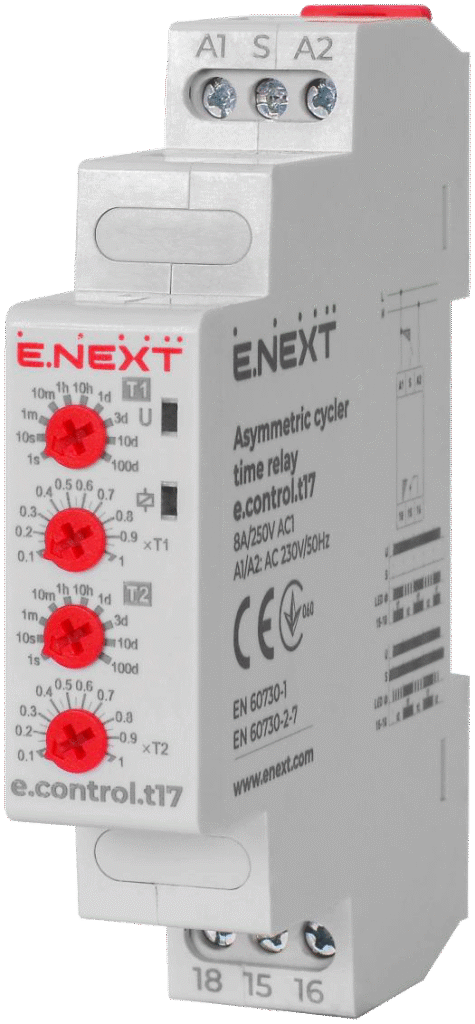

РЕЛЕ ЧАСУ АСИМЕТРИЧНОГО ПОВТОРЕННЯ ЦИКЛУ e.control.t17
Призначене для забезпечення періодичних
затримок часу увімкнення/вимкнення в
ланцюгах автоматики і управління різними
технологічними процесами в залежності від
напруги живлення або керуючого контакту.
• Діапазон установки часу: 0,1 с – 100 днів;
• Напруга живлення АС 230 В.

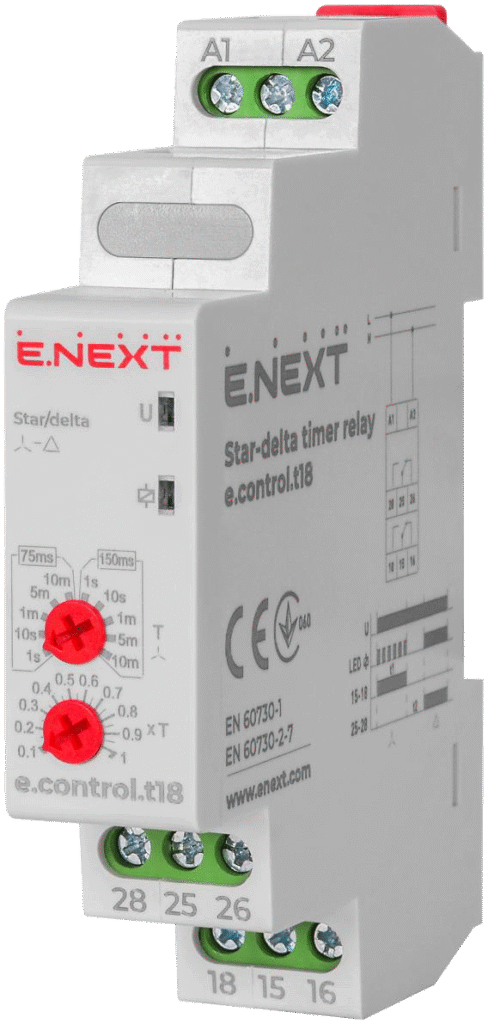

РЕЛЕ ЧАСУ ЗІРКА/ТРИКУТНИК e.control.t18
Призначене для управління контакторами,
які переключають обмотки електродвигуна зі
схеми «зірка» під час пуску на схему
«трикутник» в робочому режимі.
• Діапазон часу уставки роботи для схеми
зірка: 0,1 с - 10 хв;
• Час перемикання на схему трикутник:
75/150 мс.
РЕЛЕ КОНТРОЛЮ НАПРУГИ e.control.v

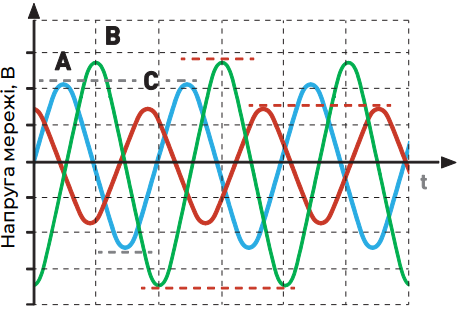

ФУНКЦІОНАЛЬНЕ ПРИЗНАЧЕННЯ
Призначення реле контролю напруги
полягає в захисті від недопустимих
коливань напруги, обривів, перекосів фаз
шляхом вимкнення пристроїв від ланцюга
живлення.

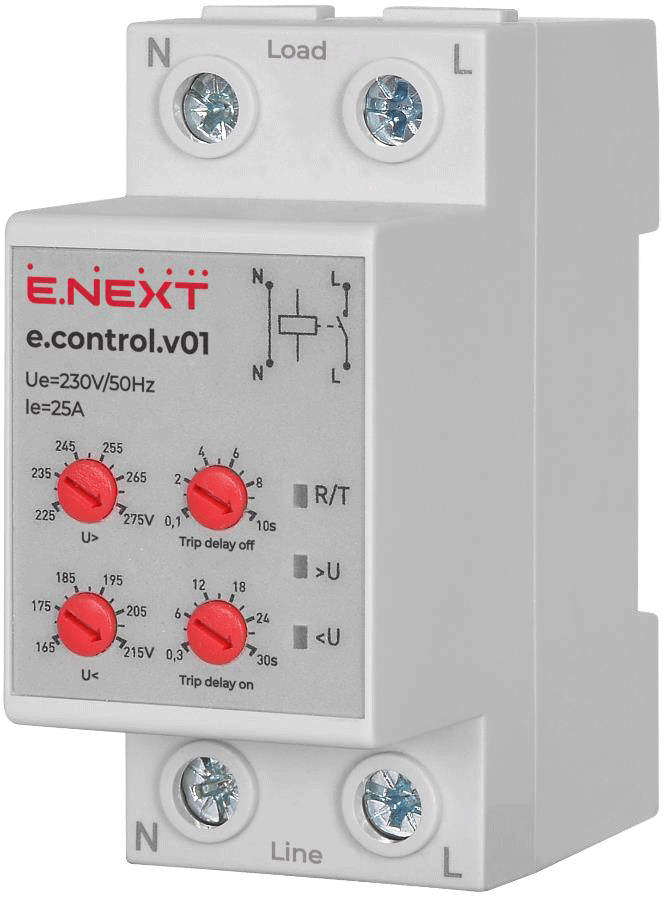

РЕЛЕ КОНТРОЛЮ НАПРУГИ ОДНОФАЗНЕ e.control.v01
Функціональні можливості однофазного
реле контролю напруги наступні:
• Уставки спрацювання регульовані: по верхній
межі 225-275 В, по нижній межі 165-215 В;
• Регулювання часу затримки вимкнення
навантаження: 0,1-10 с;
• Регулювання часу затримки увімкнення
навантаження: 0,3-30 с;
• Максимальне навантаження становить 25 А.

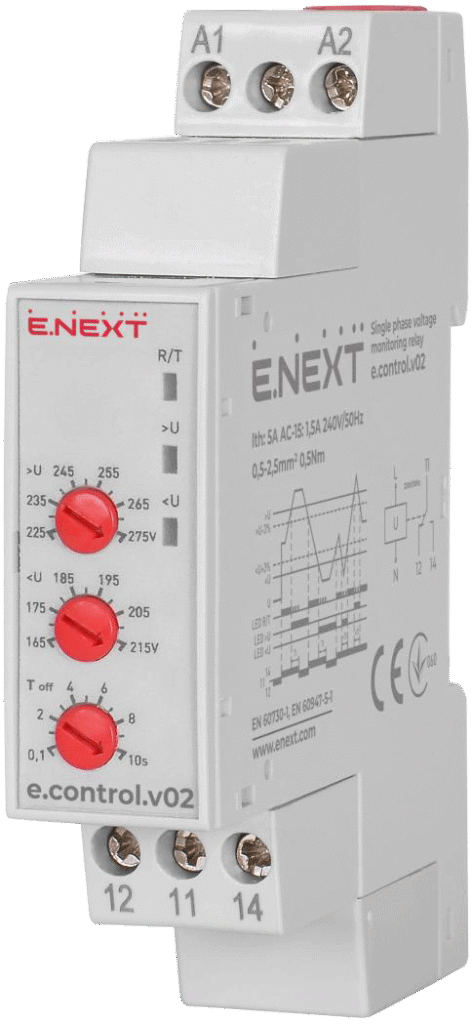

РЕЛЕ КОНТРОЛЮ НАПРУГИ ОДНОФАЗНЕ e.control.v02
Функціональні можливості однофазного реле
контролю напруги наступні:
• Уставки спрацювання регульовані: по верхній
межі 225-275 В, по нижній межі 165-215 В;
• Регулювання часу затримки вимкнення
навантаження: 0,1-10 с;
• Уставка часу затримки увімкнення
навантаження фіксована - 1 с;

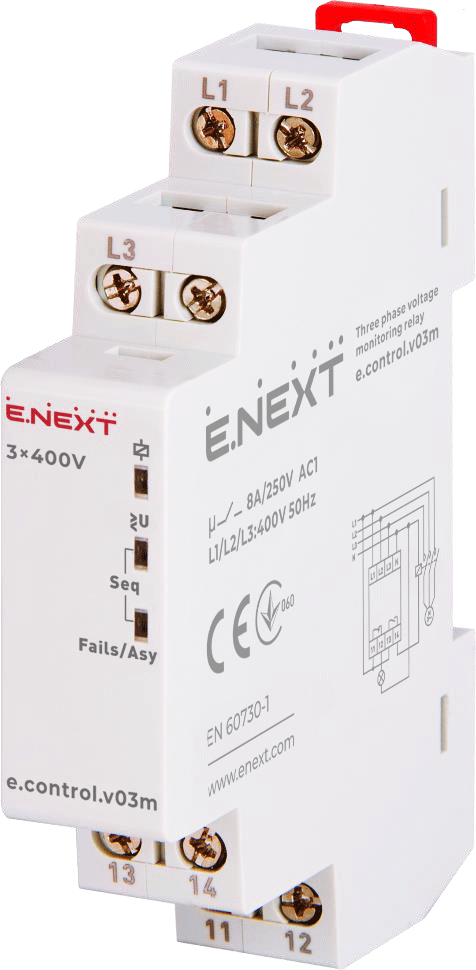

РЕЛЕ КОНТРОЛЮ НАПРУГИ ТРИФАЗНЕ e.control.v03m
Функціональні можливості трифазного реле
контролю напруги наступні:
• Уставки спрацьовування нерегульовані –
по верхній межі 460 В, по нижній межі 340 В;
• Уставка перекосу фаз становить 8%,
а затримка відключення реле – 2 с;
• Граничний струм навантаження не перевищує 8А.

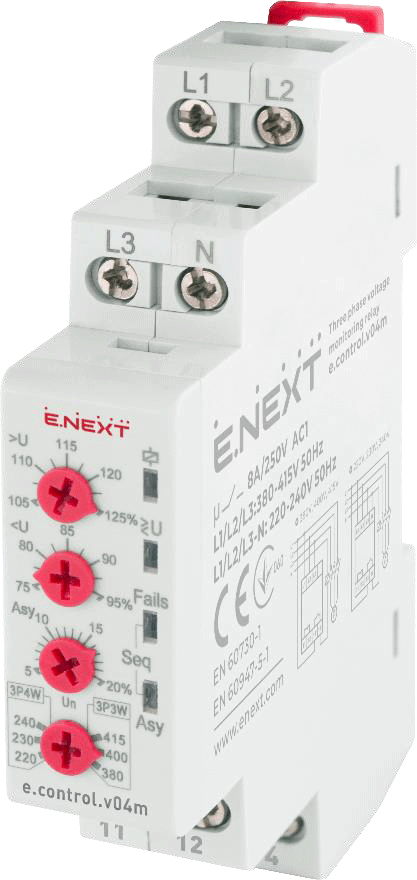

РЕЛЕ КОНТРОЛЮ НАПРУГИ ТРИФАЗНЕ e.control.v04m
Функціональні можливості трифазного реле
контролю напруги наступні:
• Вибір номінальної напруги: 220 В, 230 В, 240 В,
380 В, 400 В, 415 В;
• Уставки спрацьовування регульовані – по верхній
межі 105-130%, по нижній межі 75-95%;
• Уставка перекосу фаз регульована: 5-20%;
• Граничний струм навантаження не перевищує 8 А.

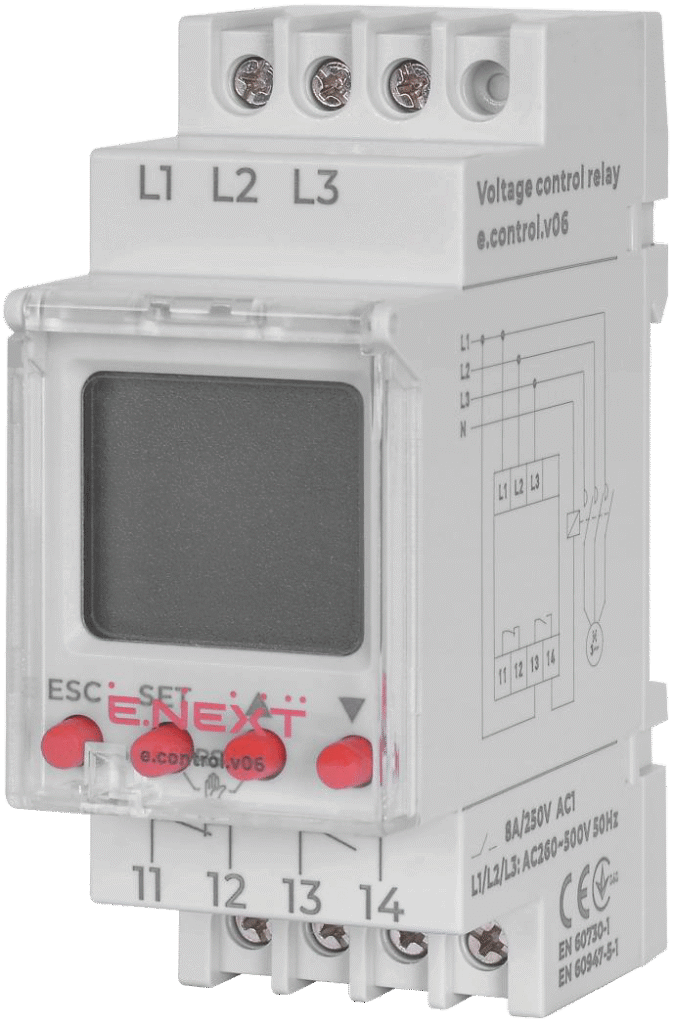

ТРИФАЗНЕ РЕЛЕ КОНТРОЛЮ НАПРУГИ e.control.v06
Дане реле призначене для безперервного
контролю:
• Величини трифазної напруги змінного струму
та захисту споживачів електроенергії від
підвищеної або зниженої напруги;
• Правильного порядку чергування фаз;
• Симетричності напруги (перекіс фаз);
• Повнофазності напруги (обрив фази).

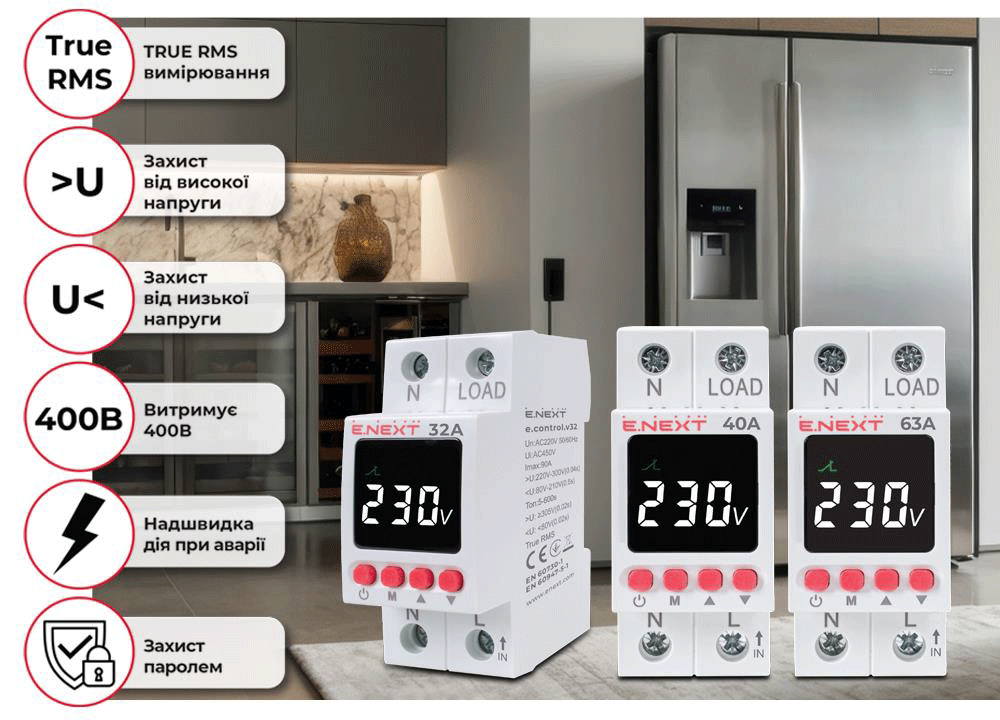

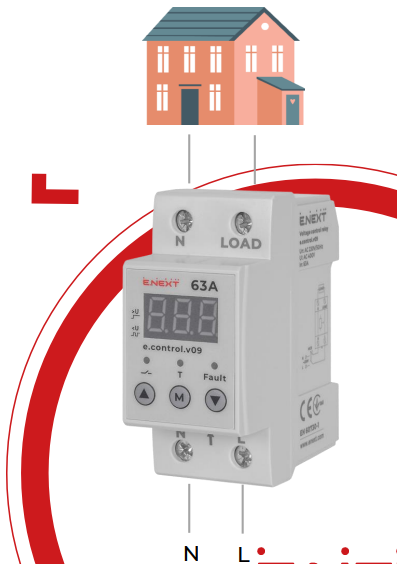

РЕЛЕ КОНТРОЛЮ НАПРУГИ ОДНОФАЗНЕ З ІНДИКАЦІЄЮ e.control.v08 (32 А) e.control.v17 (40 А) e.control.v09 (63 А)
Функціональні можливості однофазного реле
контролю напруги наступні:
• Регулювання напруги за верхньою межею: 230-270 В;
• Регулювання напруги за нижньою межею: 160-210 В;
• Уставка часу відключення навантаження:
- при підвищеній напрузі – 0,5 с;
- при зниженій напрузі – ≥120 В – 0,5 с; ≤120 В – 0,1 с;
• Уставка часу включення навантаження: 5-600 с.

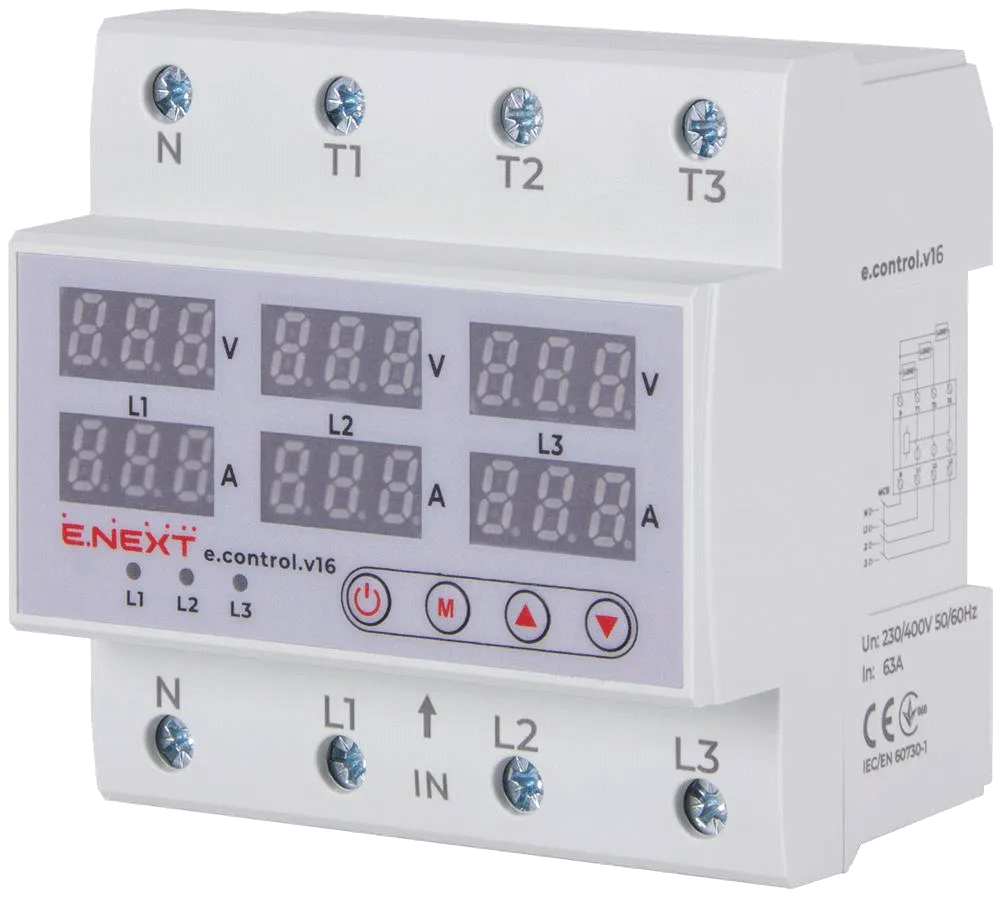

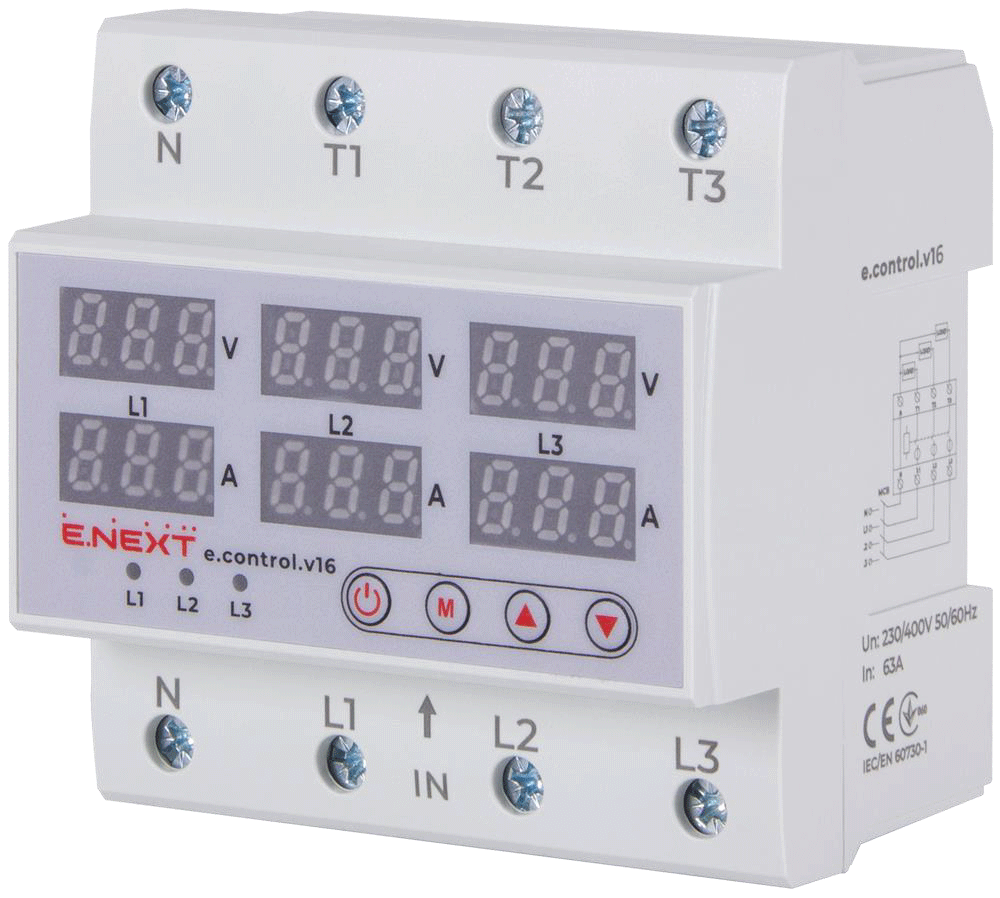

РЕЛЕ КОНТРОЛЮ НАПРУГИ ТА СТРУМУ ТРИФАЗНЕ 63 А З ІНДИКАЦІЄЮ e.control.v16
Функціональні можливості реле контролю
напруги наступні:
• Захист від коливань напруги: по верхній межі
220-300 В, по нижній межі 120-210 В;
• Захист від перевантаження: 5-63 А;
• Регулювання часу затримки увімкнення
навантаження: 5-600 с;
• Контроль асиметрії та послідовності фаз;
• Режими роботи реле: трифазний, три однофазних;
• Ширина 89,5 мм ( 5модулів).

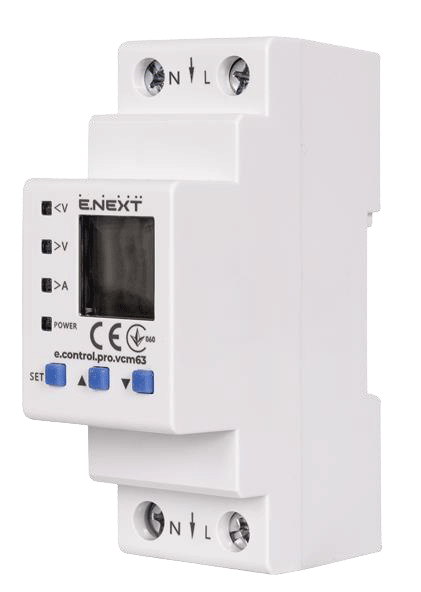

РЕЛЕ КОНТРОЛЮ НАПРУГИ ТА СТРУМУ ОДНОФАЗНЕ 63А З ІНДИКАЦІЄЮ e.control.pro.vcm63
Функціональні можливості реле контролю
напруги та струму наступні:
• Налаштування захист від коливань напруги 85-300В;
• Захист від перевантаження: 1-80 А;
• Регулювання часу затримки увімкнення
навантаження: 2-512 с;
• Облік електроенергії 0-9 999,9 кВт*год;
• Ширина 36 мм ( 2модулі).

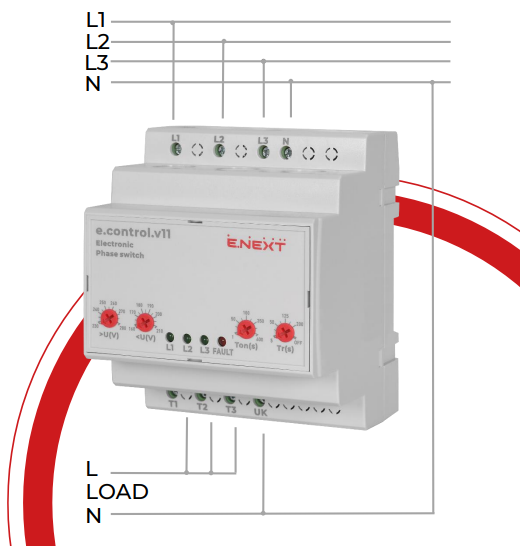

РЕЛЕ ВИБОРУ ПРІОРИТЕТНОЇ ФАЗИ e.control.v11
Реле вибору фаз призначене для живлення
промислового або побутового однофазного
навантаження від трифазної мережі, з метою
забезпечення безперебійного живлення
однофазних споживачів і захисту їх від
недопустимих коливань напруги.
• Регулювання напруги за верхньою межею: 230-280 В;
• Регулювання напруги за нижньою межею: 160-210 В;
• Уставка часу включення навантаження: 1-600 с;
• Час перемикання до пріоритетної фази: 5-200 с/OFF.

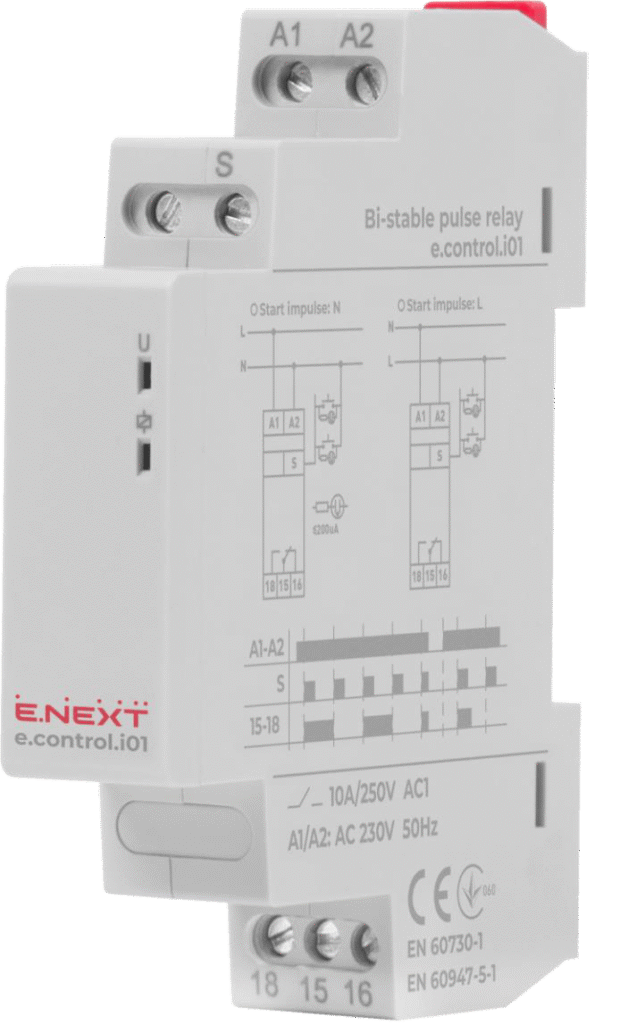

РЕЛЕ ІМПУЛЬСНЕ e.control.i02
Реле імпульсне e.control.i02 призначене
для управління освітлювальним або іншим
електротехнічним обладнанням з декількох
місць за допомогою паралельно з'єднаних
кнопкових вимикачів. Максимальний струм
навантаження становить 16 А.

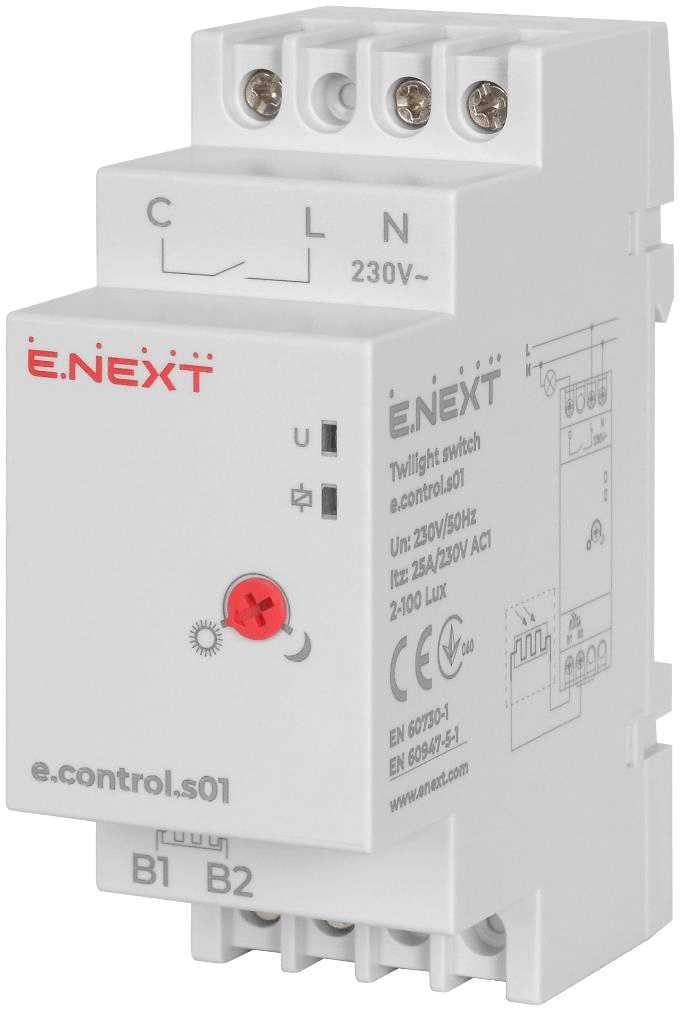

РЕЛЕ СУТІНКОВЕ З ВИНОСНИМ ДАТЧИКОМ e.control.s01
Реле сутінкові призначені для автоматичного
включення і відключення освітлювального та
іншого електротехнічного обладнання в
залежності від рівня зовнішньої освітленості.
Максимальний струм навантаження
становить 20 А.

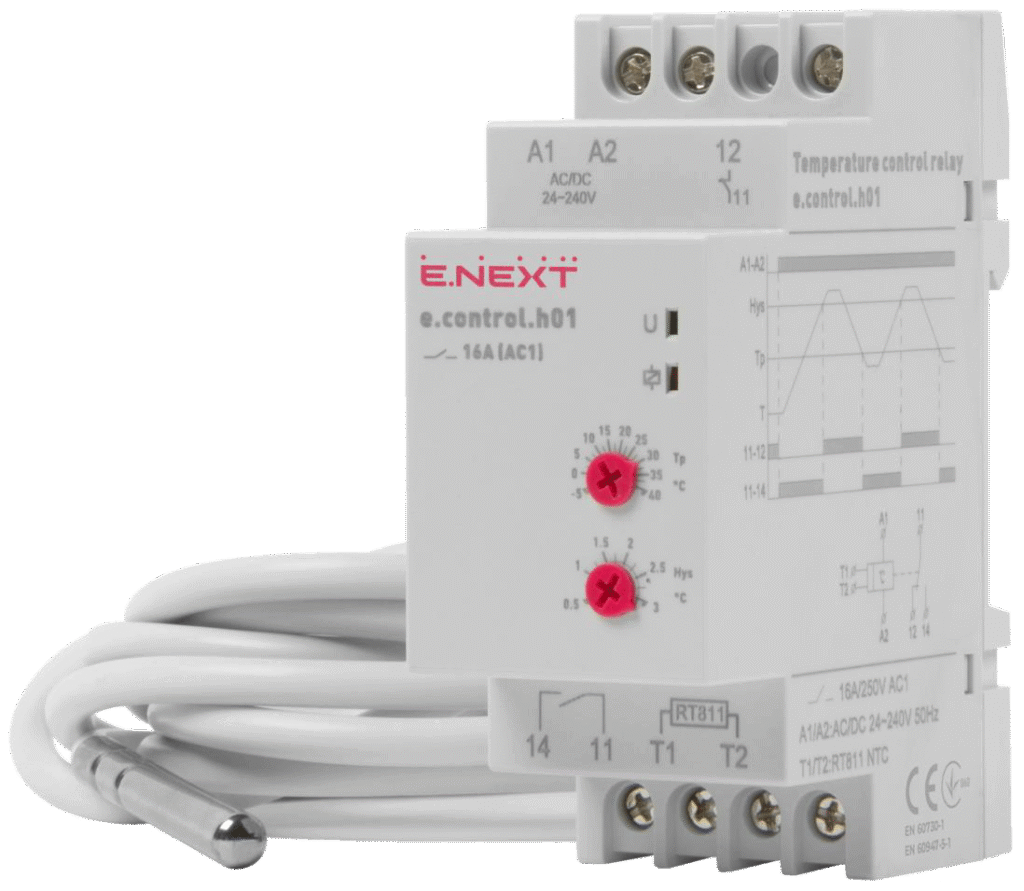

РЕЛЕ КОНТРОЛЮ ТЕМПЕРАТУРИ e.control.h01
Реле контролю температури призначене для
контролю і підтримки температури повітря
житлових і виробничих приміщень, а також
об'єктів і рідин в різних технологічних процесах
на заданому рівні, за допомогою управління
обігрівальним або охолоджуючим обладнанням.
Діапазон уставки температури становить
від -5 до +40 °С.

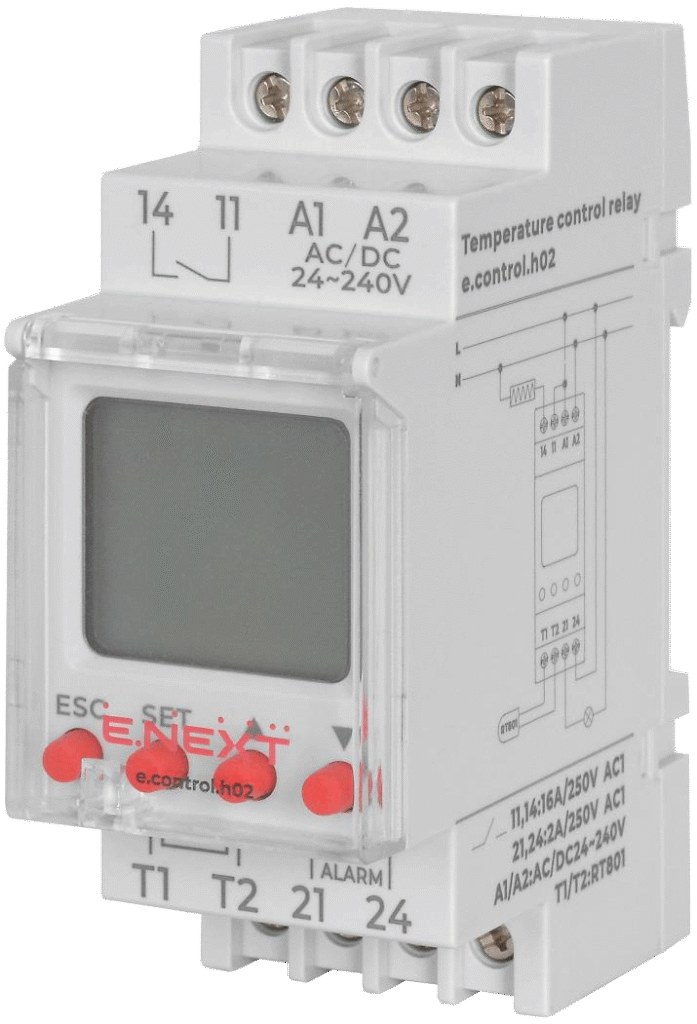

РЕЛЕ КОНТРОЛЮ ТЕМПЕРАТУРИ e.control.h02
Представлене реле контролю температури
призначене для контролю і підтримки
температури повітря житлових і виробничих
приміщень, а також об'єктів і рідин в різних
технологічних процесах на заданому рівні, за
допомогою управління обігрівальним або
охолоджуючим обладнанням. Діапазон уставки
температури становить від -25 до +130 °С.

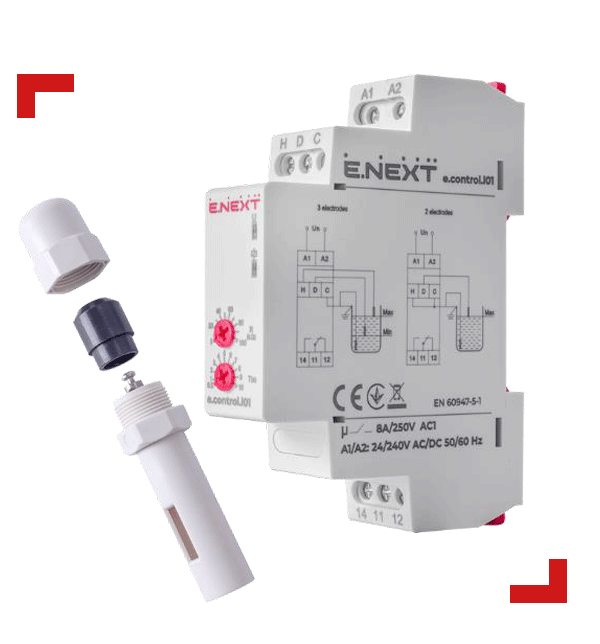

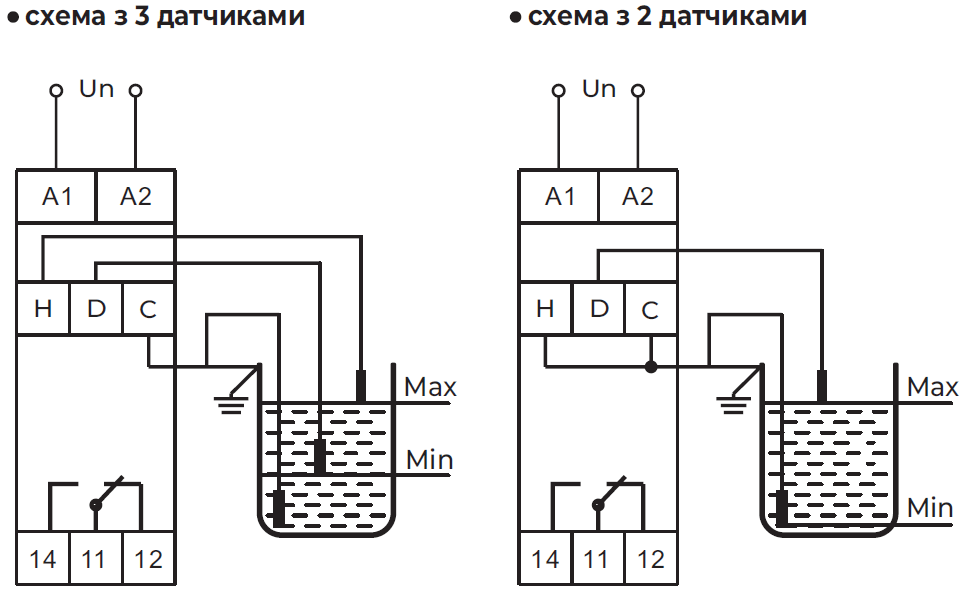

РЕЛЕ КОНТРОЛЮ РІВНЯ РІДИНИ e.control.l01 ТА ДАТЧИК e.control.l02
Реле призначене для контролю рівня
струмопровідних рідин за допомогою датчику
e.control.l02. Реле підходить для контролю рівня
рідин в баку, басейні і т.п.

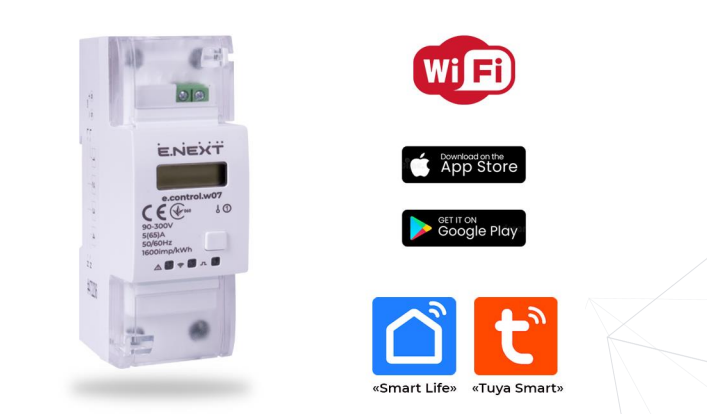

РЕЛЕ КОНТРОЛЮ ПОТУЖНОСТІ e.control.w

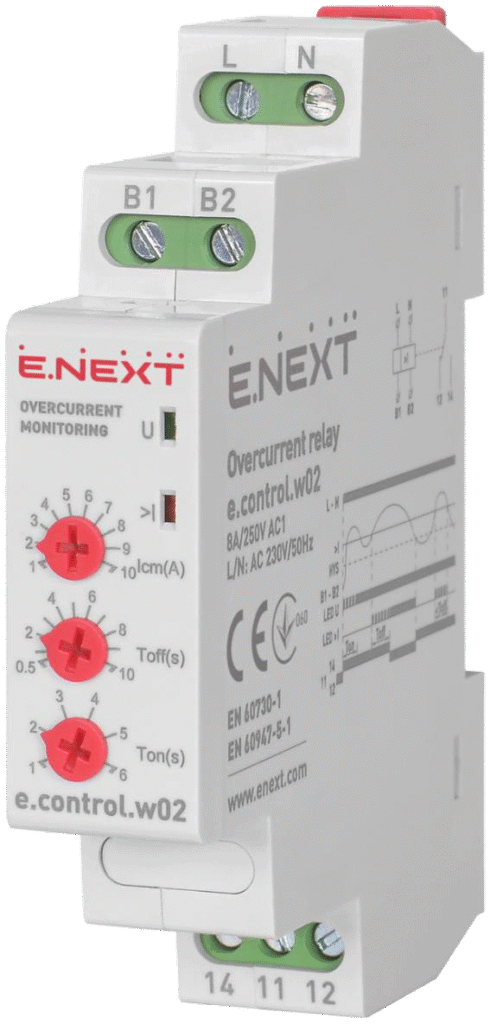

РЕЛЕ КОНТРОЛЮ СТРУМУ (ПРІОРИТЕТНЕ) e.control.w02
Реле такого типу призначені для захисту
двигунів або інших систем від перевищення
споживаного струму в залежності від
заданого значення. Відзначимо наступні
технічні особливості:
• Уставка номінального струму: 1-10 А;
• Затримка часу при відключенні: 0,5-10 с;
• Затримка часу при включенні: 1-6 с.

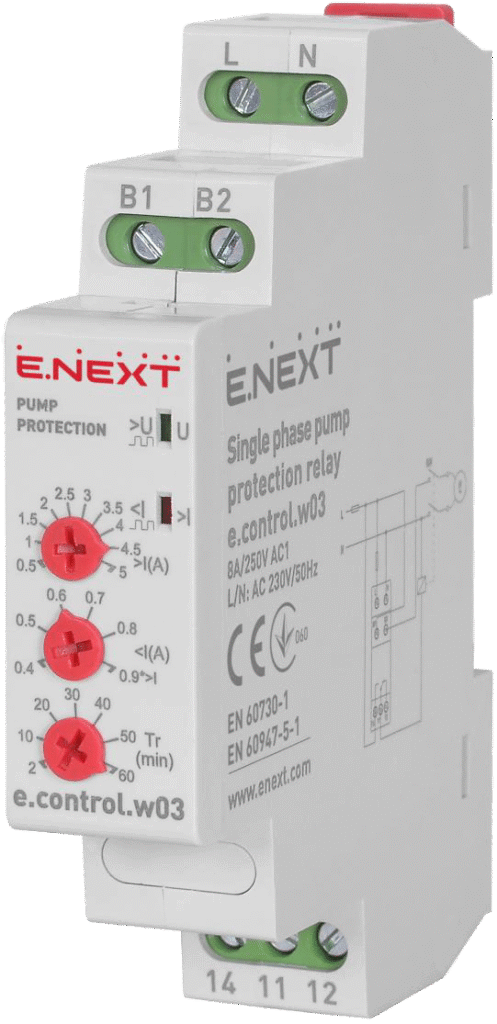

РЕЛЕ КОНТРОЛЮ ПОТУЖНОСТІ НАСОСА ОДНОФАЗНЕ e.control.w03
Реле такого типу призначені для захисту
двигунів або інших систем від перевищення
споживаного струму в залежності від заданого
значення. Відзначимо наступні технічні
особливості:
• Уставка номінального струму: 0,5-5 А;
• Уставка спрацювання при зниженому
струмі: 40-100%;
• Затримка часу при включенні: 2-60 хв

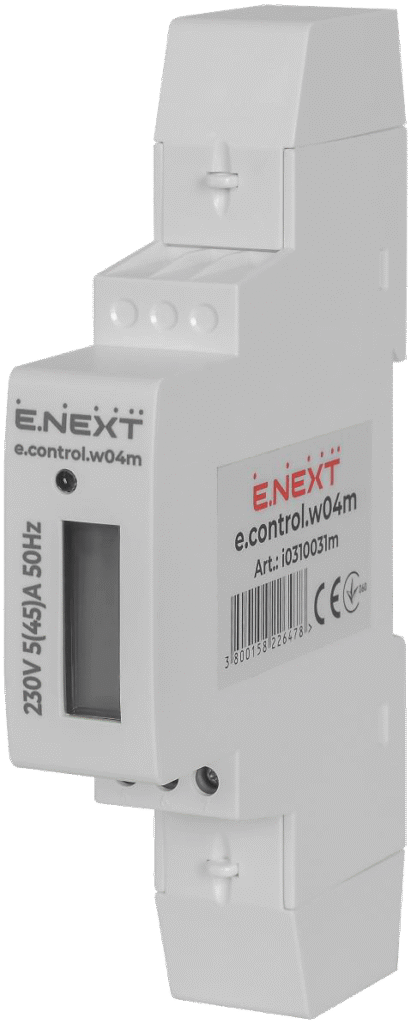

ЛІЧИЛЬНИК ОДНОФАЗНИЙ e.control.w04m 5(45)А
Призначений для некомерційного
(внутрішнього) обліку електричної енергії.
• Діапазон показання лічильника: 0-99999,99 кВт*год;
• Константа лічильника 2000 імпульсів/кВт*год;
• Ширина – 18 мм.

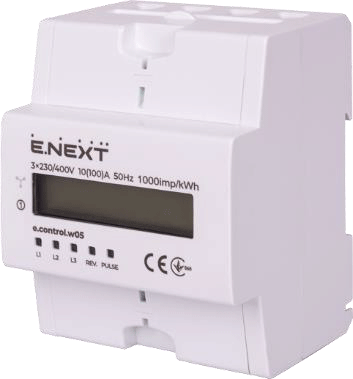

ЛІЧИЛЬНИК ТРИФАЗНИЙ e.control.w05 10(100)А
Призначений для некомерційного
(внутрішнього) обліку електричної енергії.
• Діапазон показання лічильника: 0-999999,99 кВт*год;
• Константа лічильника 2000 імпульсів/кВт*год;
• Ширина – 70 мм.

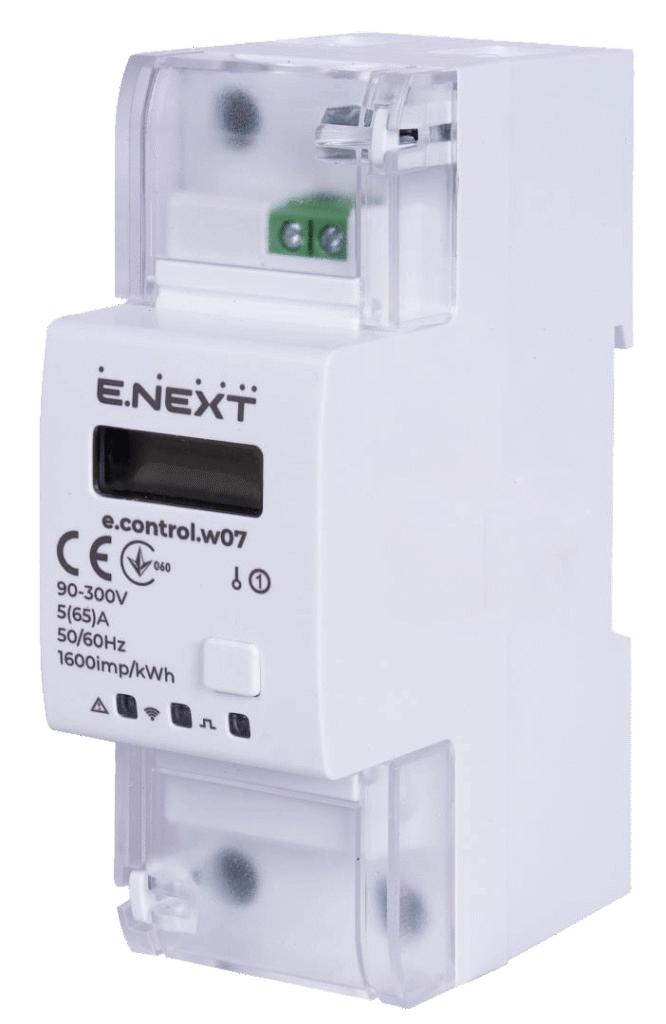

ЛІЧИЛЬНИК БАГАТОФУНКЦІОНАЛЬНИЙ e.control.w07
Функціональні можливості
Управління відбувається через Wi-Fi в мобільному
застосунку Tuya Smart або Smart Life.
Основні функції:
• Wi-Fi реле;
• Лічильник
• Тижневий таймер;
• Реле контролю напруги
• Реле контролю струму

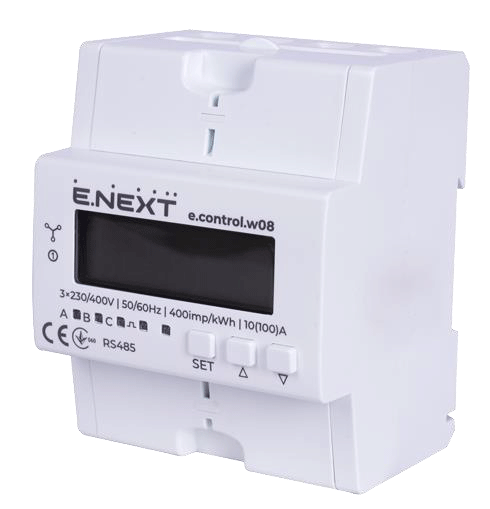

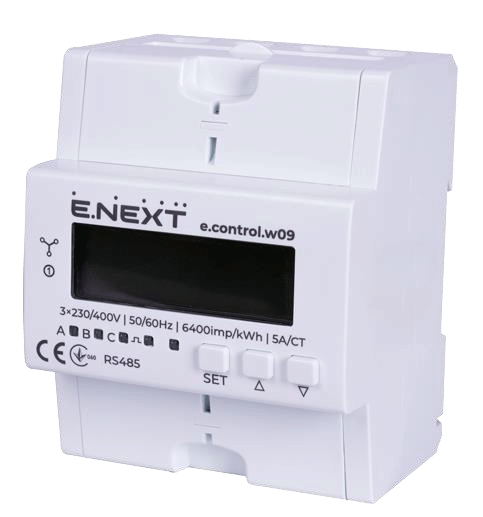

ТРИФАЗНІ ЛІЧИЛЬНИКИ З RS485 e.control.w08 та e.control.w09
e.control.w08 – прямого підключення до 100А
e.control.w09 – трансформаторного підключення 5А
Функціональні можливості
• Дистанційне зчитування параметрів через RS485;• Запис споживання активної електроенергії;
• Запис споживання реактивної електроенергії;
• Облік згенерованої електроенергії;
• Відображення миттєвих показників електроенергії.

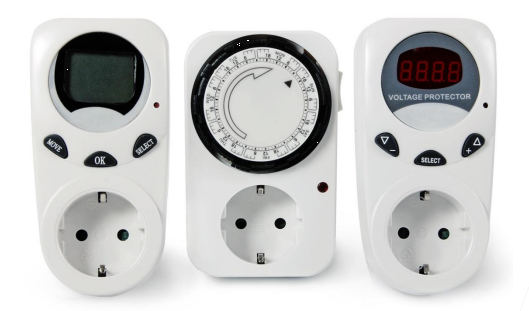

РЕЛЕ КОНТРОЛЮ ТА УПРАВЛІННЯ РОЗЕТОЧНОГО ТИПУ e.control.t,v,d

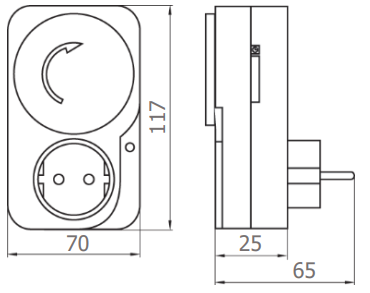

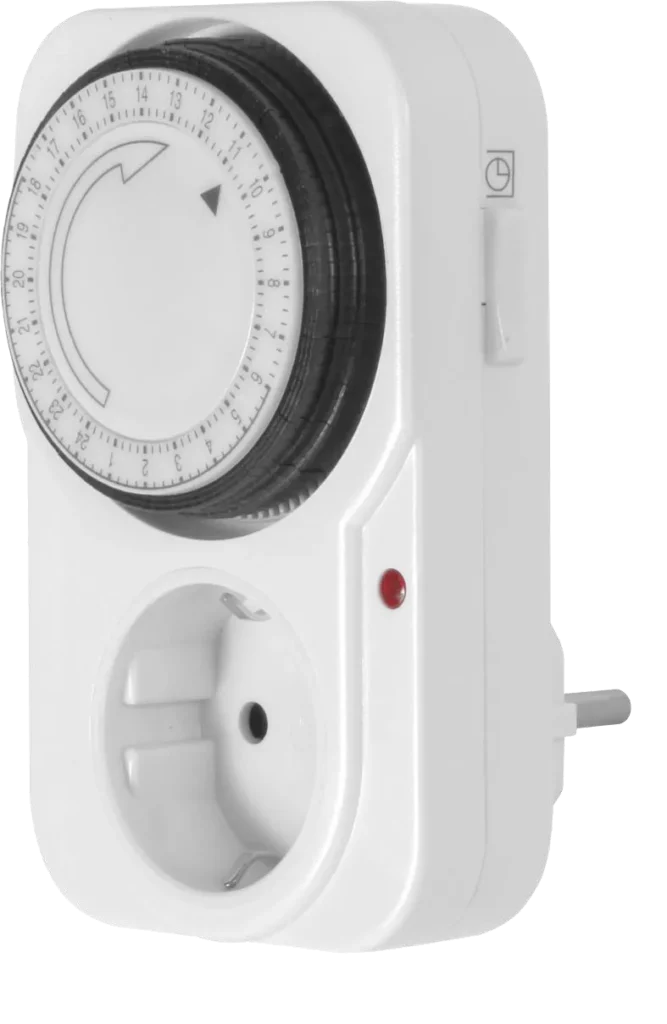

ТАЙМЕР ЕЛЕКТРОМЕХАНІЧНИЙ РОЗЕТКОВИЙ ДОБОВИЙ e.control.t11
• Номінальний струм – 16 A (AC1);
• Максимальна кількість циклів Увімк/Вимк – 48;
• Мінімальний крок установки часу роботи – 15 хв.

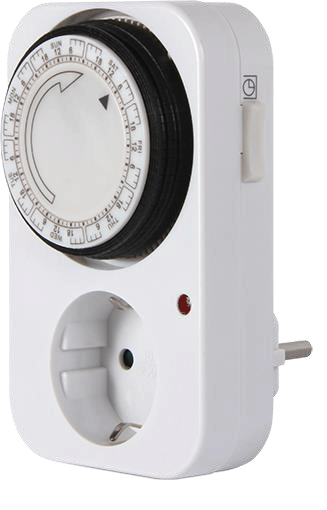

ТАЙМЕР ЕЛЕКТРОМЕХАНІЧНИЙ РОЗЕТКОВИЙ ТИЖНЕВИЙ e.control.t12
• Номінальний струм – 16 А (АС1);
• Максимальна кількість циклів Увімк/Вимк на
добу/тиждень – 6/42;
• Мінімальний крок установки часу роботи – 2 год.

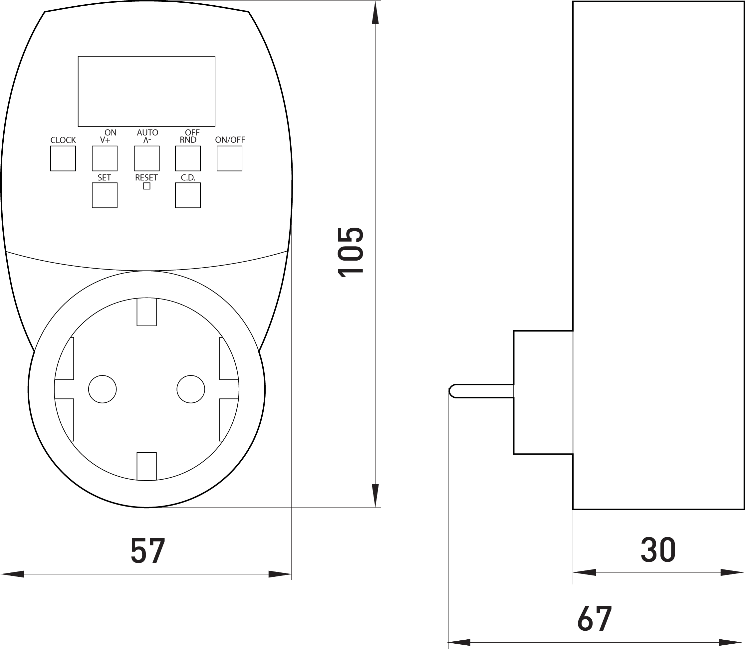

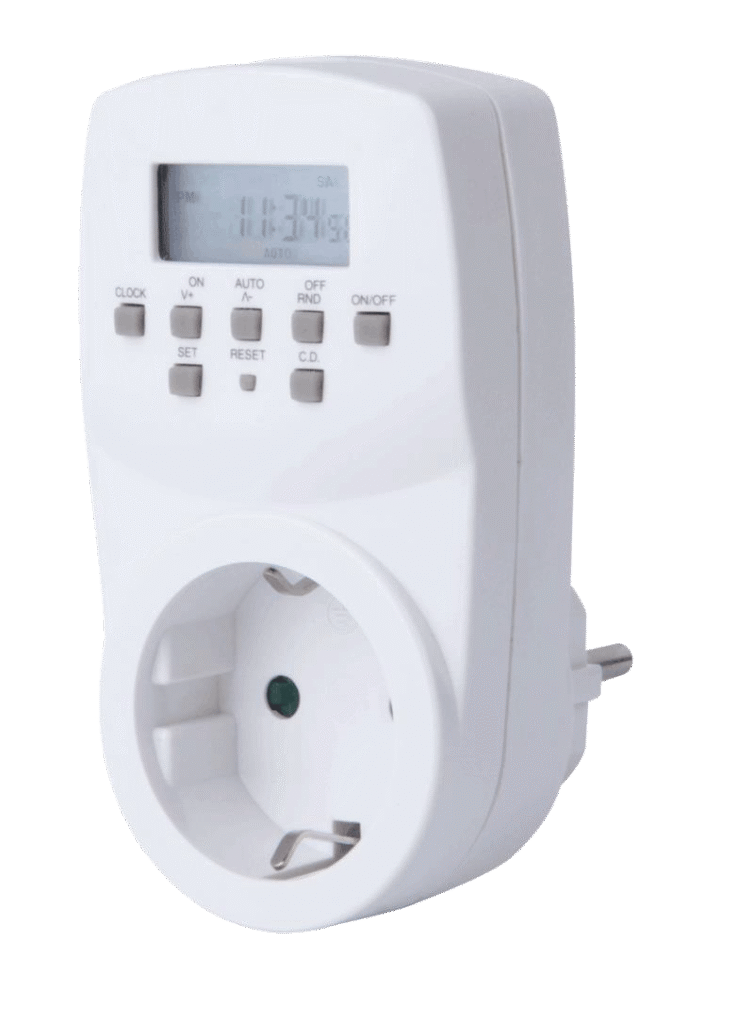

ТАЙМЕР ЕЛЕКТРОННИЙ ТИЖНЕВИЙ РОЗЕТКОВИЙ e.control.t13
• Номінальний струм In, А – 8 А (АС1);
• Максимальна кількість циклів Увімк/Вимк на
добу/тиждень – 20/140;
• Мінімальний крок установки часу роботи – 1 хв;
• Час роботи від акумулятора – не менше 100 год.

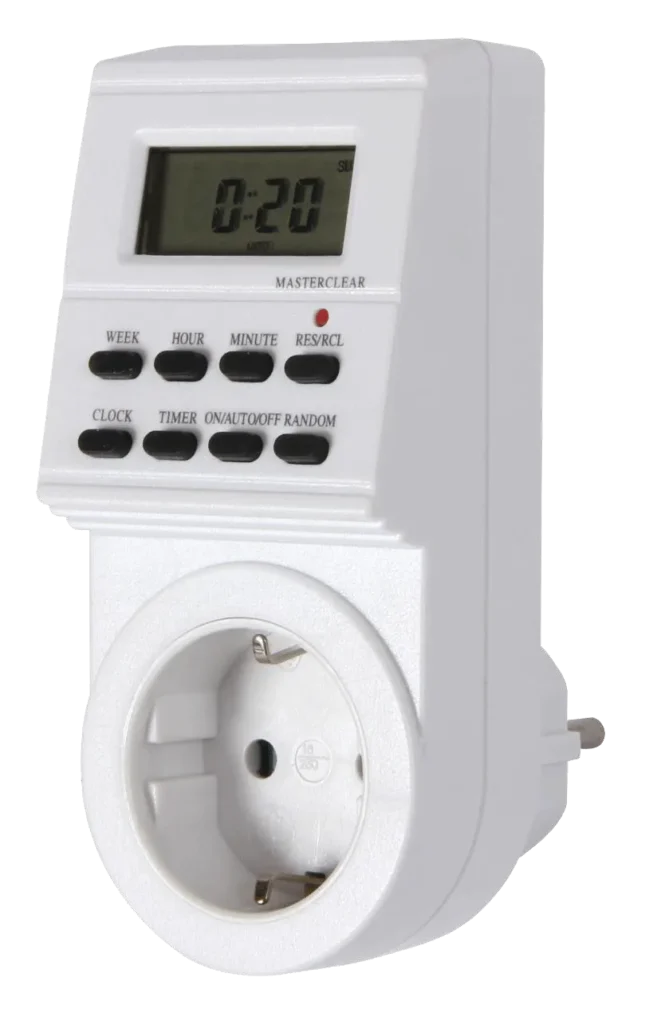

ТАЙМЕР ЕЛЕКТРОННИЙ ТИЖНЕВИЙ РОЗЕТКОВИЙ e.control.t14
• Номінальний струм – 16 А (АС1);
• Максимальна кількість циклів Увімк/Вимк на
добу/тиждень – 8/56;
• Мінімальний крок установки часу роботи – 1 хв;
• Час роботи від акумулятора – не менше 100 год.

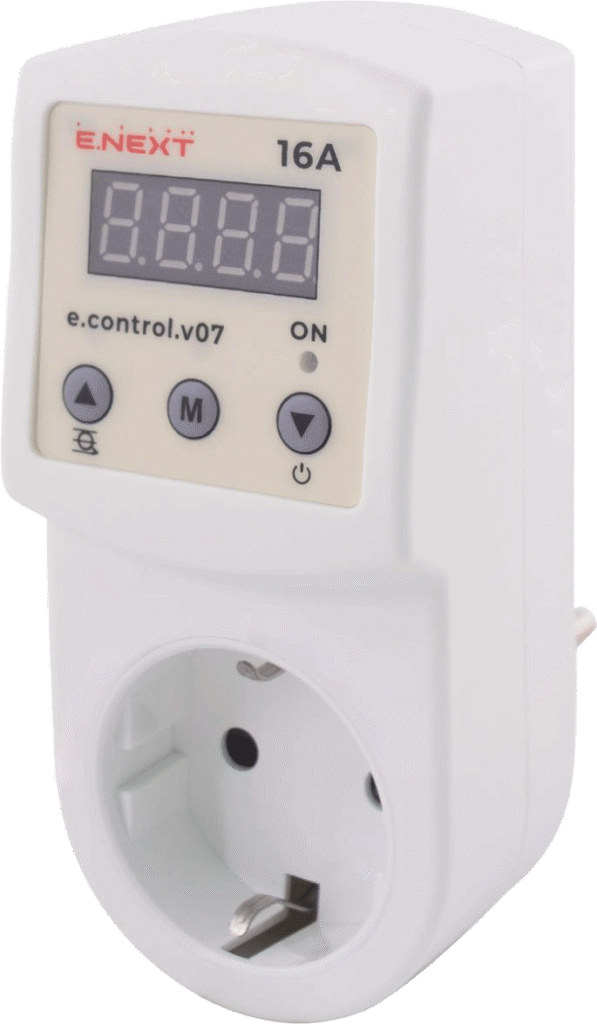

РЕЛЕ КОНТРОЛЮ НАПРУГИ ОДНОФАЗНЕ РОЗЕТОЧНОЕ e.control.v07, 16A
• Номінальний струм In – 16 А (АС1);
• Межі: нижнього діапазону – 160-210 В,
верхнього – 220-280 В;
• Діапазон регулювання часу затримки
при повторному включенні – 5-600 с.

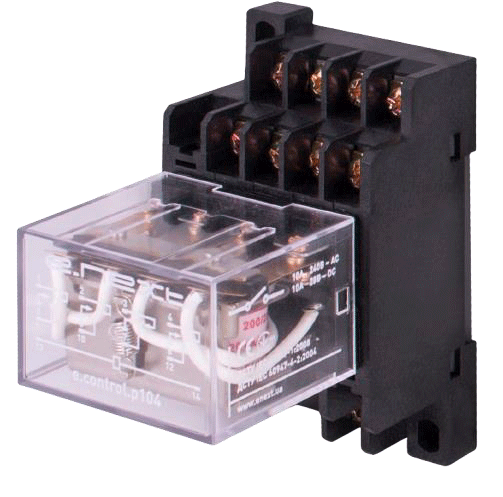

ПРОМІЖНІ РЕЛЕ e.control.p
ПРИЗНАЧЕННЯ
Проміжні реле призначені для розгалуження
і передачі сигналів управління виконавчим
елементам в ланцюгах управління і
автоматизації.

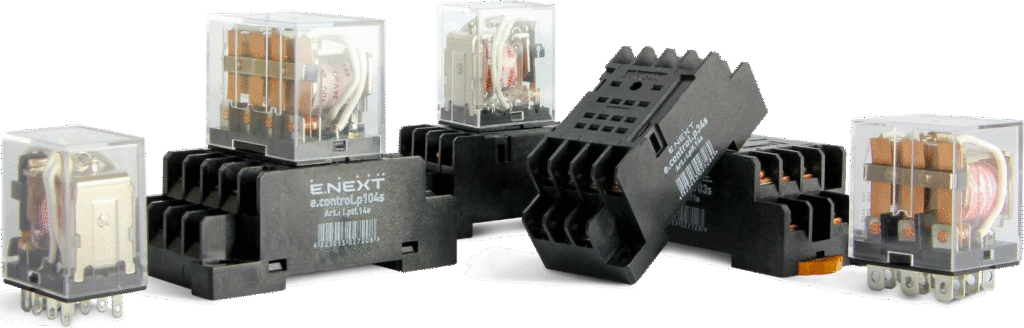

АСОРТИМЕНТ
Асортиментна група проміжних реле
являє собою наступне:
• Номінальний струм контактів до 10 А;
• Кількість контактів 3 або 4;
• Котушка управління на DC 12, 24 В або
AC 12, 24, 110, 230 B.

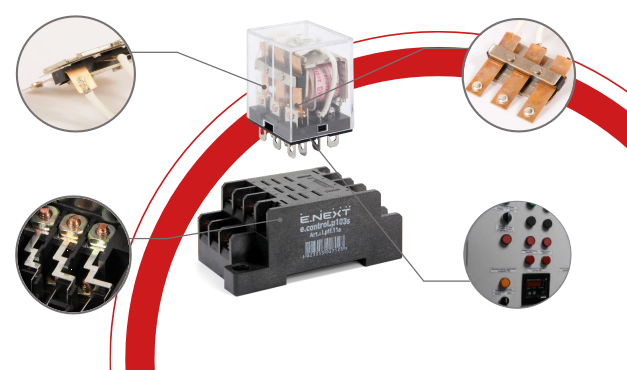

КОНСТРУКТИВНІ ОСОБЛИВОСТІ
• Контакти приєднані за допомогою точкового
зварювання;
• Контактни в модульному роз'ємі з'єднані
суцільною ламеллю з контактним затискачем;
• Напайки виконані зі срібловмісного
композиту.
