Реле напруги ZUBR: правильне підключення для захисту вашої техніки

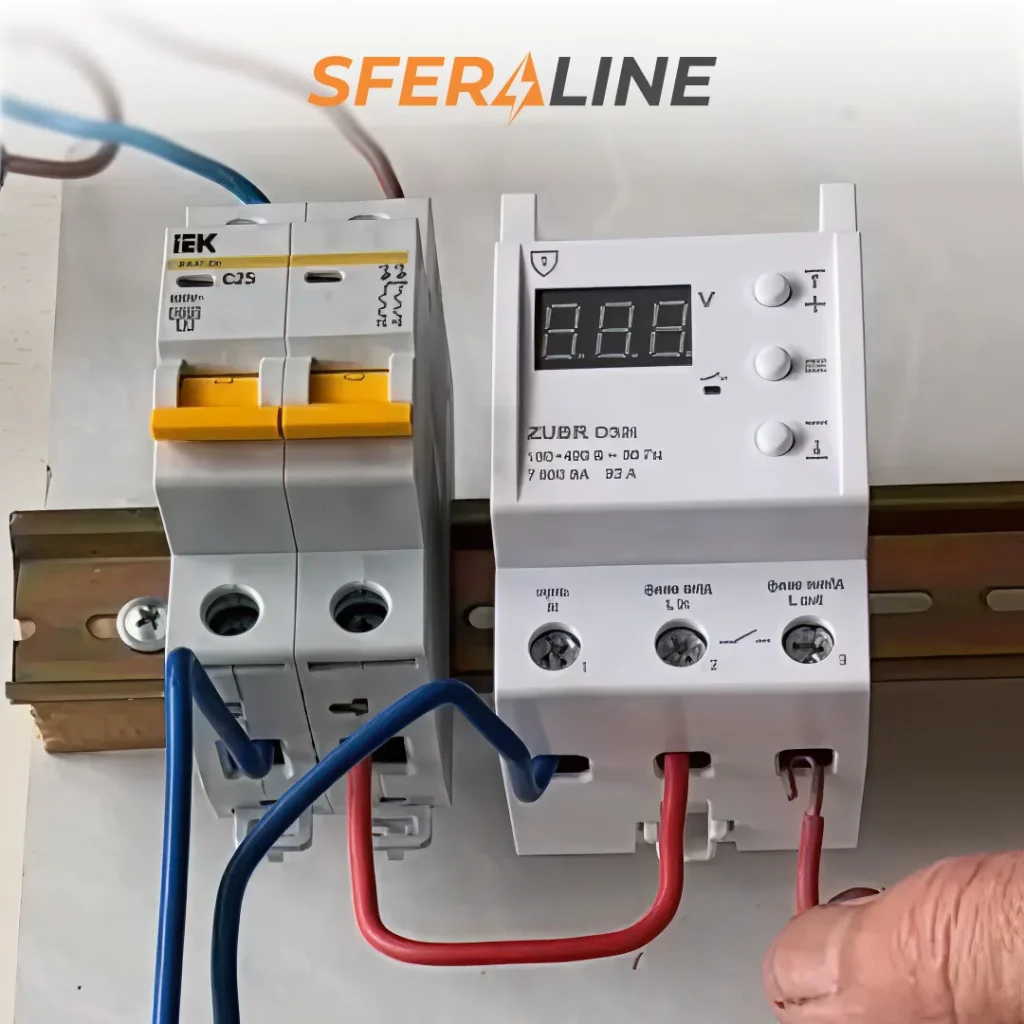

Крок за кроком: як підключити реле напруги ZUBR

Нижче — базова інструкція підключення однофазного реле, наприклад серії ZUBR D:

• Вимкніть живлення в щитку, щоб уникнути ураження струмом.
• Монтаж на DIN-рейку — ключовий стандарт для щитового обладнання. Реле напруги ZUBR випускається для встановлення, як на дін-рейку, так і для підключення через розетку. Це дає змогу виконати місцевий захист споживачів без глобальної перебудови всієї структури електромережі.
• Підключення вхідних клем: “L” — фаза, “N” — нуль від мережі.
• Підключення вихідних клем — до навантаження (групи споживачів), які реле буде контролювати.
• Налаштування меж напруги: встановити допустимі мінімум і максимум (наприклад, 190–250 В, або за технічним таблом обладнання).
• Установка затримки включення після аварійного відключення (щоб мережа стабілізувалася).
• Проведіть тестування — навмисно викличте відхилення напруги (в межах безпечного), і перевірте, чи реле відключається/вмикається належним чином.
• Зафіксуйте та захистіть з’єднання — використовуйте клеми, шайби чи гільзи, щоб забезпечити надійний контакт.

Підключення реле напруги до трифазної мережі — важлива тема для тих, хто прагне забезпечити надійну роботу техніки в умовах нестабільності електропостачання.

Захист споживачів від перепадів напруги в трифазній мережі можна реалізувати кількома способами, залежно від потреб і бюджету.

Три основні варіанти такого підключення:

Перший спосіб — використання трифазного реле напруги з контактором. Це найбільш просте і економічне рішення, яке ефективно захищає обладнання від стрибків напруги у трифазній мережі. Основна перевага схеми полягає в її доступності та легкості реалізації. Однак є один суттєвий недолік: якщо виникають проблеми на одній з фаз, автоматично відключається все обладнання, навіть те, що працює через стабільні фази.

Другий варіант — використання однофазних реле напруги. Таке рішення чудово підходить для будинків та об’єктів, де потрібно захищати пристрої окремо по кожній лінії. У такому випадку, навіть якщо одна з фаз буде відключена, техніка на інших лініях працюватиме без перебоїв. Крім того, доцільно на кожну фазу встановлювати пристрій захисту від струмових витоків (ПЗВ), що забезпечує додаткову безпеку споживачів. За потреби можна інтегрувати селективне ПЗВ на вході для загального контролю системи. Однак варто врахувати, що така схема не підходить для будинків із трифазною технікою.

Третій і найефективніший спосіб — комбінована схема, яка об’єднує захист для однофазних і трифазних споживачів. У цьому випадку трифазна лінія на вході розділяється на дві гілки. Одна гілка використовується для трифазних приладів та обладнується трифазним реле напруги. Друга гілка розділяється на окремі фази, кожна з яких оснащується однофазним захисним пристроєм. Ця схема є ідеально збалансованою — вона забезпечує оптимальний захист як для великого трифазного обладнання, так і для менш потужних однофазних споживачів. Однак слід бути готовим до значних витрат на реалізацію такої конфігурації.

Корисні поради та типові помилки

• Врахуйте запас по струму — не ставте реле мінімального діапазону, якщо навантаження ростиме.
• Переконайтеся, що фазний дріт підключений правильно — помилкова фаза може призвести до некоректної роботи реле.
• Задавайте межі напруги згідно з технічними специфікаціями підключеного обладнання, а не лише «свої» припущення.
• Не знижуйте параметри затримки — короткі спрацювання можуть навпаки створити навантаження на мережу.
• Пам’ятайте про інструкцію та схеми, що йдуть у комплекті з реле ZUBR.
