Розетки в ванній кімнаті: розмір, висота розташування, заземлення, безпека
Ванна кімната — це зона з підвищеним рівнем вологості та специфічним температурним режимом. Тут поєднання води та електрики стає критичним викликом для безпеки оселі. Щоб щоденне користування феном або пральною машиною не перетворилося на небезпеку, планування розеток має базуватися на суворих інженерних нормах, а не лише на дизайні.
Розбираємо основні правила монтажу електрофурнітури у вологих приміщеннях.
Зонування: інженерний підхід до планування простору
Ванна кімната — це середовище, де звичайні правила монтажу не діють. Згідно з міжнародними та державними стандартами (IEC 60364-7-701), приміщення з ванною чи душем поділяється на чотири зони безпеки. Це зонування розроблене для того, щоб виключити будь-який ризик ураження струмом через прямий контакт або високу вологість.
- Зона 0: епіцентр вологи. Це внутрішній простір самої ванни або душового піддона. Тут вода присутня постійно.
Правило: встановлення будь-яких розеток, вимикачів чи розподільчих коробок категорично заборонено. Допускається лише спеціальне освітлення з напругою не вище 12 В та ступенем захисту не нижче IPX7 (захист від занурення).
- Зона 1: область прямого впливу. Це простір над зоною 0 (до висоти 2.25 м від підлоги) та вертикальна площина, що обмежує ванну чи душ. Тут на електроприлади можуть потрапляти прямі струмені води.
Правило: жодних розеток. У цій зоні зазвичай розміщують лише водонагрівачі (бойлери) або витяжні вентилятори, за умови, що вони мають відповідний клас захисту та підключені безпосередньо кабелем без розеткових з’єднань.
- Зона 2: межа безпеки (60 см навколо). Це простір, що віддалений від краю ванни чи душової кабіни на відстань до 60 см по горизонталі.
Правило: монтаж класичних розеток тут все ще залишається під забороною. Це «буферна зона», де концентрація пари та ризик випадкових бризок залишаються високими. Тут можна розміщувати лише спеціалізовані світильники або низьковольтне обладнання, підключене через розділові трансформатори.
- Зона 3: Р=робоча територія (понад 60 см). Вважається відносно безпечною зоною. Вона починається там, де закінчується Зона 2, і простягається далі по приміщенню.
Правило: саме тут, на відстані понад 60 см від джерела води, дозволено встановлювати розетки. Проте, навіть у цій зоні ми наполегливо рекомендуємо використовувати фурнітуру із захисними кришками та ступенем захисту IP44, оскільки дрібнодисперсний пил та пара все одно заповнюють простір ванної кімнати під час її використання.

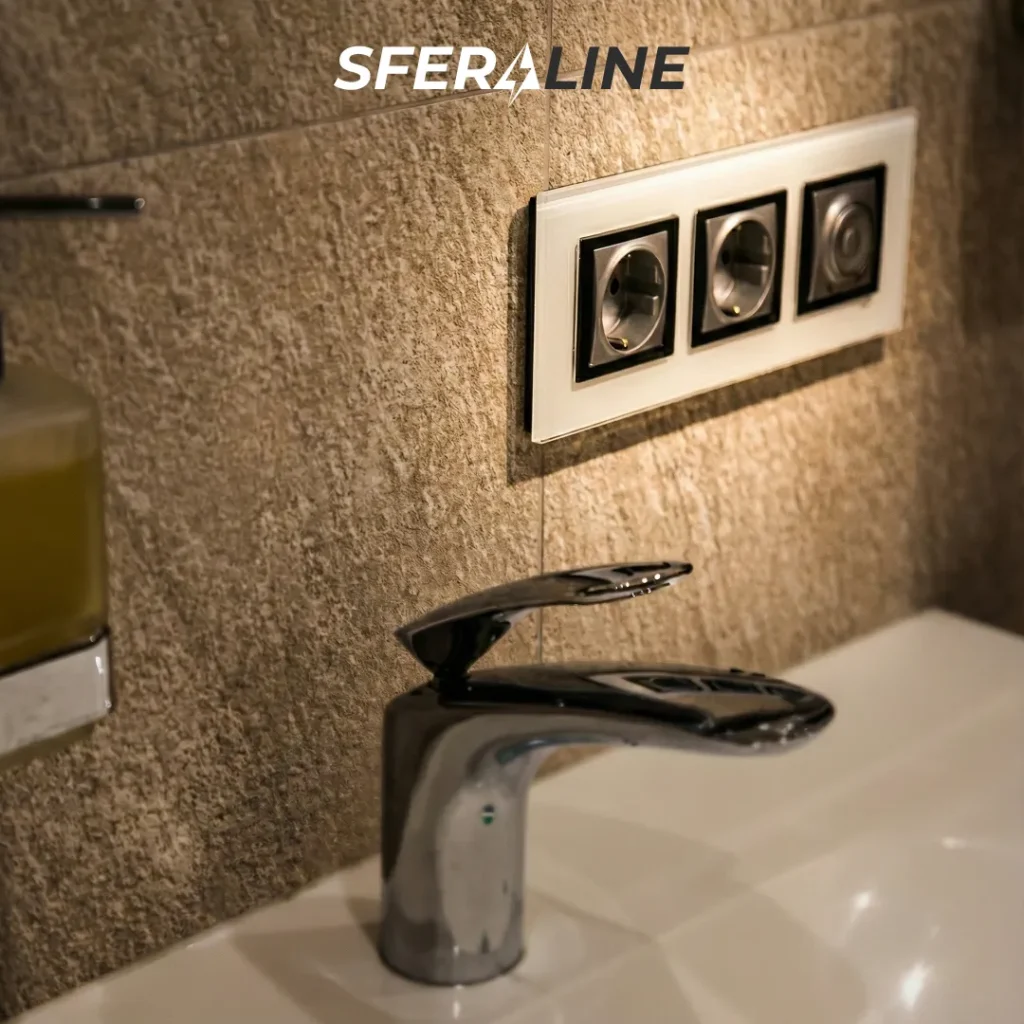

Порада. При плануванні розетки біля умивальника, пам’ятайте про правило «витягнутої руки». Навіть якщо технічно ви витримуєте 60 см, намагайтеся розмістити розетку так, щоб ви не могли одночасно торкатися ввімкненого приладу та відкритого крана.
Ступінь захисту IP: технічний паспорт вашої безпеки
Для ванної кімнати категорично не підходять звичайні розетки з класом захисту IP20, які ми звикли бачити у вітальнях. У вологому середовищі ключовим показником є маркування IP — міжнародний стандарт захисту оболонки електрообладнання від проникнення сторонніх предметів та води.
Мінімально допустимий стандарт для «зони 3» у ванній кімнаті — IP44. Давайте розберемо, що саме гарантують ці цифри.
- Перша цифра «4» (захист від твердих тіл): гарантує, що всередину корпусу не потраплять предмети розміром понад 1 мм (наприклад, дріт, тонкий інструмент або великі піщинки). Це базовий рівень механічної безпеки, що запобігає випадковому дотику до струмопровідних частин.
- Друга цифра «4» (захист від вологи): це критичний показник для вологих приміщень. Він означає, що пристрій захищений від бризок води, що летять під будь-яким кутом. Навіть якщо ви випадково спрямуєте на розетку струмінь з-під крана або вона потрапить під вплив конденсату після гарячого душу, механізм залишиться сухим та справним.
Конструктивні особливості розеток IP44 від провідних брендів
Професійна фурнітура, яку можна придбати в Сфералайн, має не лише маркування на коробці, а й специфічну конструкцію.
1. Захисна кришка (підпружинена): вона щільно закриває гнізда розетки, коли вони не використовуються. Це перший бар’єр на шляху пари та крапель.
2. Внутрішні ущільнювачі: спеціальні гумові або силіконові прокладки по периметру корпусу та в місцях прилягання до стіни. Вони герметизують монтажну коробку, не даючи волозі просочитися до проводки.
3. Захисні шторки: додатковий механізм всередині гнізд, який відкривається лише при одночасному натисканні обома штирями вилки. Це захищає не лише від води, а й від допитливих дітей.
4. Дренажні отвори: у деяких серіях для зовнішнього або технічного монтажу передбачені канали для відведення конденсату, що може утворитися через різницю температур.
Експертна замітка: важливо пам’ятати, що ступінь IP44 зберігається лише тоді, коли розетка встановлена на рівну поверхню (плитку), а її ущільнювач щільно притиснутий до стіни. Якщо між рамкою та стіною є щілини, захист анулюється, незалежно від бренду.
Висота та ергономіка: де знайти ідеальний баланс
У нормативних документах (ПУЕ) немає жорстко прописаної висоти для розеток у ванній кімнаті — головне, щоб вони знаходилися в «безпечній зоні». Проте багаторічний досвід інсталяцій та експлуатації дозволив вивести «золотий стандарт» висот, які забезпечують максимальний комфорт та захист.
- Силове обладнання: пральна машина
Рекомендована висота: 60 см від чистової підлоги.
Чому саме так: таке розташування вирішує одразу дві задачі. По-перше, у разі незначного протікання шланга чи підтоплення підлоги, вода не дістане до контактної групи. По-друге, це зручно для обслуговування: розетка знаходиться вище рівня зливних комунікацій, але залишається прихованою за корпусом техніки (або розташовується в меблів поруч), не псуючи дизайн приміщення.
Важливо: обов’язково враховуйте габарити техніки, щоб вилка з проводом не заважала приставити машину впритул до стіни.
- Зона догляду: дзеркало та умивальник
Рекомендована висота: 100–110 см від підлоги.
Чому саме так: стандартна висота стільниці або раковини — 85–90 см. Розміщення розетки на 15–20 см вище рівня раковини є найбільш ергономічним. Це дозволяє легко підключати фен, електричну бритву або зубну щітку, при цьому дріт приладу не буде торкатися мокрої поверхні вмивальника.
Порада: якщо у вас передбачена електрична шафка з дзеркалом, розетку можна змонтувати безпосередньо всередині неї — це захистить її від пари та дозволить тримати зарядні пристрої гаджетів прихованими.
- Додаткове обладнання: електрична рушникосушка
Рекомендована висота: 100–120 см від підлоги.
Нюанс: часто для рушникосушок використовують прихований монтаж, але якщо обрана модель із вилкою, розетку варто розміщувати збоку від приладу, а не під ним, щоб уникнути потрапляння крапель конденсату, що можуть стікати з мокрих рушників.
Головне правило «60 сантиметрів»
Незалежно від обраної висоти, ключовим фактором безпеки залишається горизонтальна дистанція. Будь-яка розетка повинна знаходитися на відстані не менше 60 см від краю ванни, душового піддона або крана раковини. Це відстань «витягнутої руки», яка мінімізує ризик того, що ви зможете одночасно торкнутися води та електроприладу.
Заземлення та ПЗВ: багаторівневий захист життя
Наявність заземлюючого контакту в сучасній розетці — це базовий стандарт, але у ванній кімнаті він є лише частиною системи безпеки. У вологому середовищі опір людського тіла значно знижується, тому навіть незначний витік струму може стати фатальним. Для повного захисту рекомендовано використовувати «подвійний контур»: заземлення у парі з автоматикою захисту.
Як працює ПЗВ (пристрій захисного відключення)
Цей прилад постійно порівнює струм, що входить у квартиру, і той, що виходить назад. Якщо виникає різниця (наприклад, через пошкоджену ізоляцію пральної машини частина струму пішла на корпус або, що гірше, через тіло людини в підлогу), ПЗВ за мілісекунди розриває коло. Це відбувається швидше, ніж серце людини встигне зреагувати на електричний імпульс.
Технічні нюанси вибору: 10 мА чи 30 мА
- Стандарт 30 мА: використовується для загальних груп розеток у житлових кімнатах.
- Стандарт 10 мА: рекомендований саме для ванних кімнат та «вологих» ліній. Оскільки у ванній вища ймовірність контакту з водою, поріг спрацювання має бути мінімальним. ПЗВ на 10 мА забезпечує найвищий рівень персональної безпеки.
Чому тип ПЗВ має значення ( A проти AC)
Це професійний нюанс, про який часто забувають.
- Тип АС: реагує лише на змінний струм витоку. Підходить для простих приладів (лампи розжарювання, старі обігрівачі).
- Тип А: реагує як на змінний, так і на пульсуючий постійний струм. Це єдиний правильний вибір для сучасної ванної кімнати. Сучасні пральні машини, фени з регулюванням швидкості та дзеркала з LED-підсвіткою мають електронні плати. У разі їх несправності виникає саме постійний струм витоку, який звичайне ПЗВ типу АС може просто «не помітити».
Диференційний автомат: рішення «2-в-1»
Якщо у вашому електрощиті обмежений простір, ми рекомендуємо встановлювати диференційний автомат. Він поєднує в собі функції звичайного вимикача (захист від перевантаження та короткого замикання) та ПЗВ (захист від витоку струму). Це економить місце на DIN-рейці та спрощує схему підключення.
Порада. Щомісяця натискайте кнопку «Тест» на вашому ПЗВ або дифавтоматі. Це проста перевірка того, що механізм захисту справний і готовий врятувати життя у критичній ситуації.
Матеріали та естетика: довговічність у складних умовах
У ванній кімнаті електрофурнітура стикається з агресивним середовищем, якого немає в інших частинах дому. Це не лише постійна волога, а й вплив побутової хімії (мийних засобів, лаків для волосся, дезінфекторів), а також різкі перепади температур. Щоб розетка не втратила вигляд і функціональність через рік, матеріал корпусу має першочергове значення.
Полікарбонат та ABS-пластик: у чому різниця
Рекомендуємо звертати увагу на два основні типи матеріалів.
- Високоякісний ABS-пластик — це еталон міцності для середнього сегменту. Він надзвичайно стійкий до механічних ударів та подряпин. Провідні бренди, з якими ми співпрацюємо, додають до складу спеціальні УФ-стабілізатори. Це гарантує, що розетка залишиться ідеально білою навіть у ванній з вікном, де на неї потрапляє сонячне світло, та не пожовтіє від впливу пари.
- Полікарбонат (PC) — матеріал преміум-класу. Він має вищу термостійкість та здатність до самозатухання, що критично для пожежної безпеки. Полікарбонат менш чутливий до агресивних хімічних сполук, що містяться в засобах для чищення кахлю. Крім того, він має благородний глянцевий блиск, який зберігається роками.
Естетика та дизайн: інтеграція в інтер’єр
Сучасна вологозахищена фурнітура — це вже давно не грубі пластикові коробки. Сьогодні захист IP44 інтегрований у найстильніші серії.
- Кольорові рішення: крім класичного білого та кремового, популярними стали відтінки «антрацит», «алюміній» та «матовий чорний», які ідеально пасують до змішувачів та аксесуарів у стилі лофт або хай-тек.
- Фактури: матові поверхні стають дедалі популярнішими у ванних кімнатах, оскільки на них менше помітні сліди від висохлої води та відбитки пальців.
