Аксессуары для стальных электротехнических труб

Аксессуары для стальных электротехнических труб

Предназначены для соединения труб при построении кабеленесущей системы. В зависимости от используемой муфты система обеспечивает необходимую степень защиты— IP54 или IP67. Высокая степень защиты достигается при использовании муфт быстрой фиксации, которые производятся по запатентованной технологии и обеспечивают высокую защиту от пыли и влаги.

Применение при монтажесистемы соединительных муфт значительно сокращает время монтажа, поскольку не требует трудоемких операций, таких как сварка, нарезка резьбы, герметизация резьбовых соединений. Муфты производятся из никелированной латуни или из нержавеющей стали.

Муфта соединительная труба-труба IP66/67

Назначение

• Быстрое соединение электротехнических труб соответствующего диаметра и обеспечение степени защиты IP67.

Характеристики

• Материал: никелированная латунь или нержавеющая сталь.
• Температура эксплуатации: от -25 до +150 °С.
• Степень защиты IP66/IP67.

Особенности

• Быстрое соединение с трубой.
• Соединяет трубы указанного диаметра с отклонением не более 0,1 мм.
• Огнестойкость Р90 в муфтах из нержавеющей стали.
• Обеспечивает электрическую непрерывность.

Муфта труба-труба, IP54

Назначение

• Соединение стальных электротехнических труб одного диаметра и обеспечение степени защиты соединения IP54.

Характеристики

• Материал: сталь, оцинкованная по методу Сендзимира.
• Температура эксплуатации: от -60 до +150 °С.
• Степень защиты IP54.
• Обеспечивает электрическую непрерывность.

Муфта труба-коробка, IP54

Назначение

• Соединение стальных электротехнических труб с корпусами ответвительных коробок, шкафов и щитков. Для фиксации внутри корпуса используется гайка 6006-…, которая заказывается отдельно.

Характеристики

• Материал: сталь, оцинкованная по методу Сендзимира.
• Температура эксплуатации: от -60 до +150 °С.
• Степень защиты IP54.
• Метрическая резьба с шагом 1,5 мм.
• Обеспечивает электрическую непрерывность.

Муфта труба-коробка с наружной резьбой, IP66/IP67

Назначение

• Быстрое герметичное соединение жестких электротехнических труб с корпусами ответвительных коробок, шкафов и щитков с обеспечением степени защиты соединения IP54.
• Для фиксации внутри корпуса используется гайка 6006-…, которая заказывается отдельно.

Характеристики

• Материал: никелированная латунь или нержавеющая сталь.
• Температура эксплуатации: от -25 до +150 °С.
• Степень защиты IP66/IP67.

Особенности

• Быстрое соединение с трубой.
• Соединяет трубы указанного диаметра с отклонением не более 0,1 мм.
• Огнестойкость Р90 в муфтах из нержавеющей стали.
• Метрическая резьба с шагом 1,5 мм.
• Обеспечивает электрическую непрерывность.

Муфта труба-коробка с внутренней резьбой, IP66/IP67

Назначение

• Герметичное соединение стальных электротехнических труб с корпусами ответвительных коробок, шкафов и щитков, имеющих наружную метрическую резьбу. Для фиксации муфты на тонкостенных корпусах используется защитная втулка 6052-, которая заказывается отдельно.

Характеристики

• Материал: никелированная латунь или нержавеющая сталь.
• Температура эксплуатации: от -25 до +150 °С.
• Степень защиты IP66/IP67.

Особенности

• Быстрое соединение с трубой.
• Соединяет трубы указанного диаметра с отклонением не более 0,1 мм.
• Огнестойкость Р90 в муфтах из нержавеющей стали.
• Метрическая резьба с шагом 1,5 мм.
• Обеспечивает электрическую непрерывность.

Муфта труба-металлорукав, IP66/IP67

Назначение

• Быстрое герметичное соединение стальных электротехнических труб с металлорукавом. Используется для металлорукав оцинкованных и в ПВХ-оболочках. Также может соединять металлорука в герметичной ПВХ-оболочке и оплетке, но степень защиты соединения будет не выше IP44.

Характеристики

• Материал: никелированная латунь или нержавеющая сталь.
• Температура эксплуатации: от -25 до +150 °С.
• Степень защиты IP66/IP67.

Особенности

• Быстрое соединение с трубой.
• Соединяет трубы указанного диаметра с отклонением не более 0,1 мм.
• Огнестойкость Р90 в муфтах из нержавеющей стали.
• Обеспечивает электрическую непрерывность.

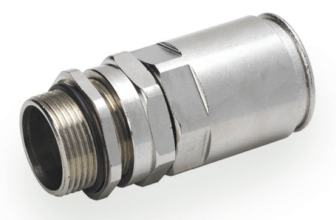

Муфта труба-коробка с герметичным уплотнением кабеля, IP68

Назначение

• Герметичный ввод кабеля, защищенного электротехнической трубой, в корпуса оборудования, шкафы, щитки и разветвительные коробки. Конструктивно совмещает герметичный кабельный ввод и муфту для оцинкованной трубы.
• Для фиксации внутри корпуса используется гайка 6006-…, которая заказывается отдельно.

Характеристики

• Материал: никелированная латунь.
• Температура эксплуатации: от -25 до +80 °С.
• Степень защиты IP68.
• Метрическая резьба.
• Метрическая резьба с шагом 1,5 мм.
• Обеспечивает электрическую непрерывность.

Кабельный ввод, IP68

Назначение:

• Герметичный ввод кабеля в корпуса оборудования, шкафы, щитки, разветвительные коробки.

Характеристики:

• Температура эксплуатации: от -25 до +120 °С;
• Степень защиты IP68;
• Огнестойкость Р90 (во вводах из нержавеющей стали).

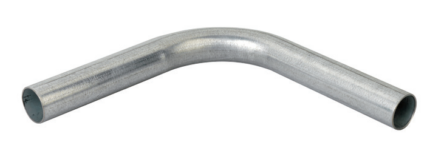

Поворот на 90°

Назначение:

• Герметичный ввод кабеля в корпуса оборудования, шкафы, щитки, разветвительные коробки.

Характеристики:

• Температура эксплуатации: от -25 до +120 °С;
• Степень защиты IP68;
• Огнестойкость Р90 (во вводах из нержавеющей стали).

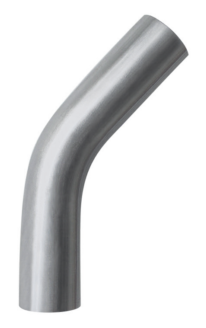

Поворот на 45°

Назначение

• Изменение направления кабеленесущей системы, а также ввод кабеля в корпуса под углом 90° с сохранением минимально допустимого радиуса изгиба.
• Для соединения с другими элементами системы необходимо использовать муфты «труба-труба», «труба-коробка», «металлорукав-коробка» соответствующего диаметра.

Характеристики

• Материал: сталь, оцинкованная по методу Сендзимира; нержавеющая сталь AISI 304; нержавеющая сталь AISI 316L.
• Температура эксплуатации: от -60 до +150 °С.
• Обеспечивает электрическую непрерывность.

Особенности

• Изготовлены согласно ДСТУ EN 61386-1.
• Толщина цинкового покрытия более 12 мкм.
• Обладают цинковым покрытием на внутренней поверхности поворота.
• Имеют обработанный шов без острых кромок.

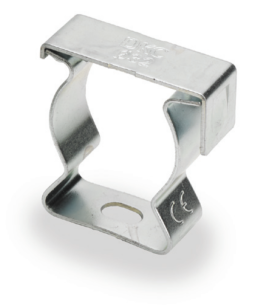

Держатель с крышкой быстрой фиксации

Назначение

• Монтаж стальных оцинкованных труб к несущим поверхностям с быстрой фиксацией трубы с помощью крышки. При монтаже труба размещается на расстоянии 10 мм от несущей поверхности.

Характеристики

• Материал: сталь, оцинкованная по методу Сендзимира; нержавеющая сталь AISI 304.
• Размер крепежного отверстия: 6×10 мм.
• Температура эксплуатации: от -60 до +150 °С.

Особенности

• Надежная установка трубы без винтов и дополнительных инструментов.
• Конструкция держателя обеспечивает надежную фиксацию трубы и высокую нагрузку на вырыв при подвесе.

Комплектация

• Шурупы для крепления к стене заказываются по отдельности.

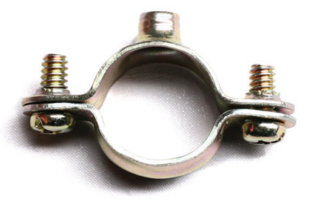

Хомут стальной для труб

Назначение

• Монтаж стальных электротехнических труб и металлорукава на несущие поверхности с фиксацией крышки с помощью винтов. При монтаже труба или металлорук располагаются на расстоянии 10 мм от несущей поверхности.

Характеристики

• Материал: оцинкованная сталь.
• Температура эксплуатации: от -60 до +150 °С.

Хомут стальной с внутренней резьбой М6

Назначение

• Монтаж стальных электротехнических труб и металлорукава к несущим поверхностям с помощью шпильки М6.

Характеристики

• Материал: оцинкованная сталь.
• Наличие сквозного отверстия с внутренней резьбой М6 для крепления хомута на крепежный комплект (код 63768) или шпильку с резьбой М6.
• Температура эксплуатации: от -60 до +150 °С.

Крепежный комплект для стальных хомутов

Назначение

• Монтаж стальных хомутов с приварной гайкой М6 к несущим поверхностям.

Характеристики

• Материал дюбеля: нейлон.
• Материал дюбель-гвоздь: оцинкованная сталь.
• Размер дюбеля: D6×35 мм.
• Резьба М6×5 мм на головке дюбель-гвоздь.

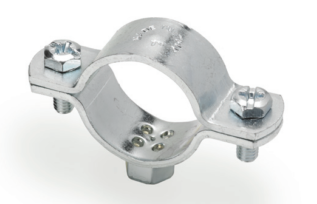

Хомут стальной с приварной гайкой

Назначение

• Монтаж стальных электротехнических труб и металлорукава к несущим поверхностям с помощью шпильки М8 или М10.

Характеристики

• Материал: оцинкованная сталь.
• Приварная гайка с метрической резьбой.
• Температура эксплуатации: от -60 до +150 °С.

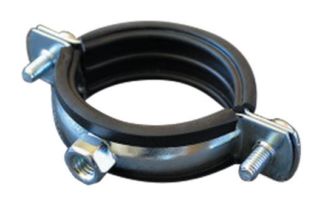

Хомут монтажный с резиновым уплотнителем

Назначение

• Монтаж стальных электротехнических труб и металлорукава с резиновым уплотнением к несущим поверхностям с помощью шпильки или винта М8.

Характеристики

• Материал: сталь, оцинкованная по методу Сендзимира.
• Температура монтажа и эксплуатации от -25 °С до +70 °С.
• Диаметр труб: от 15 мм (3/8”) до 63 мм (2”).
• Приварная гайка с метрической резьбой.

Особенности

• Укомплектован резиновым уплотнителем для надежной фиксации труб.

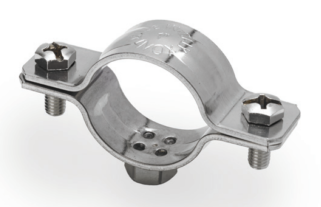

Хомут стальной усиленный из нержавеющей стали

Назначение

• Монтаж стальных электротехнических труб и металлорукава в местах, где необходима повышенная прочность крепления или эксплуатация в агрессивных средах. Крепление к несущим поверхностям осуществляется с помощью шпильки или винта М8.

Характеристики

• Диаметр труб: от 15 мм (3/8”) до 115 мм (4”).
• Температура эксплуатации: от -60 до +150 °С.
• Устойчивость к воздействию агрессивных сред.

Держатель оцинкованный односторонний

Применение

• Упрощен монтаж стальных электротехнических труб и металлорукава непосредственно по несущим поверхностям. Не рекомендуется использовать данное крепление по горючим и легковоспламеняющимся материалам.

Характеристики

• Материал: оцинкованная сталь.
• Температура эксплуатации: от -60 до +150 °С.

Держатель оцинкованный односторонний с отверстием

Применение

• Крепление пластиковых, металлических, металлопластиковых труб, а также кабеля к поверхности стен, потолков, полов и перегородок.

Характеристики

• Материал: оцинкованная сталь.

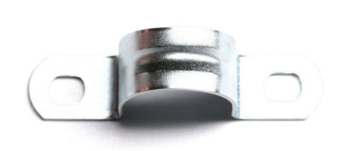

Держатель оцинкованный двухсторонний

Применение

• Упрощен монтаж стальных электротехнических труб и металлорукава непосредственно по несущим поверхностям. Не рекомендуется использовать данное крепление по горючим и легковоспламеняющимся материалам.

Характеристики

• Материал: оцинкованная сталь.
• Температура эксплуатации: от -60 до +150 °С.
