Система индустриальных гофрированных труб из полиамида
Система индустриальных гофрированных труб предназначена для защиты кабелей в индустриальном оборудовании. Износостойкие, ударо- и вибростойкие, ультрафиолетостойкие, устойчивы к воздействию агрессивных сред (масел, растворителей и т.п.).
Трубыявляются отличной защитой кабеля на промышленных предприятиях.

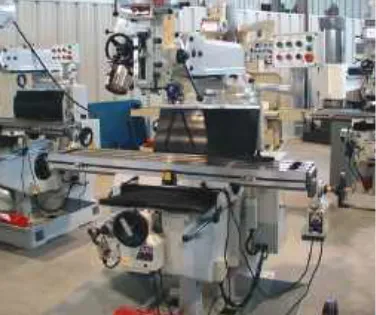

Промышленное оборудование
Защита проводов и кабелей, входящих в состав промышленных станков и агрегатов.
Производственные линии и конвейеры
Защита проводов и кабелей, входящих в состав производственных потоковых линий.

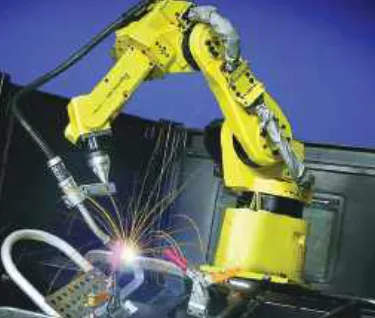

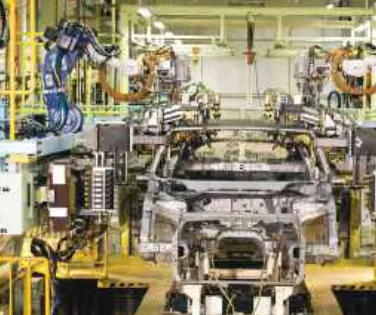

Роботы
Защита проводов и кабелей, входящих в состав автоматизированных производственных систем.

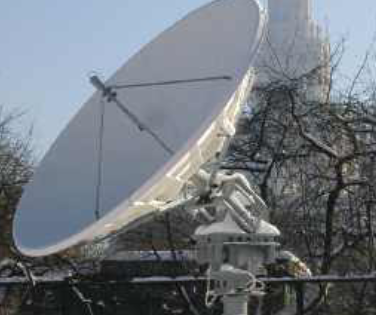

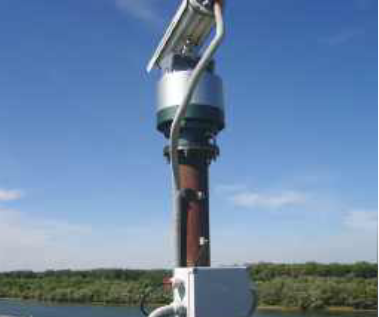

Видеонаблюдение
Защита проводов питания камер уличного видеонаблюдения.

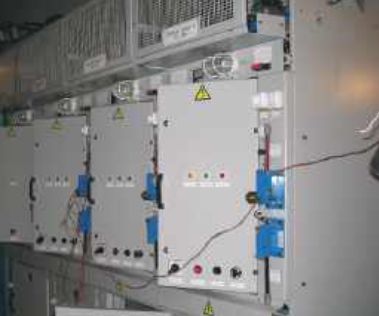

Электрические шкафы
Защита внутренней разводки распределительных шкафов.
Слаботочные сети
Защита телефонных, телевизионных, компьютерных и оптоволоконных кабелей.
Преимущества
Уникальный профиль трубы обеспечивает идеальное соединение труб с аксессуарами.
- Идентичный материал труб и аксессуаров (единый температурный диапазон эксплуатации, химическая и УФ-устойчивость).
- Быстрое и надежное соединение труб с аксессуарами (труба запирается в аксессуар).
- Простой демонтаж труб из аксессуара (достаточно нажать на замок фиксатора).
- Высокая механическая крепкость и химическая стойкость.
- Идеальная герметизация.

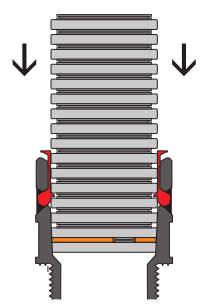

Степень защиты
Степень защиты IP66 без применения уплотнительных прокладок PAPM.

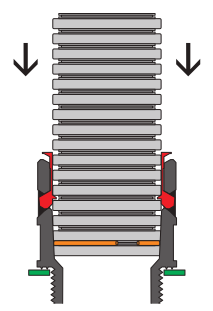

Степень защиты
Степень защиты IP68 с уплотнителями PAR и уплотнительными прокладками PAPM.

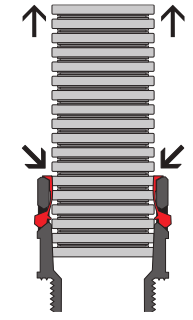

Монтаж и демонтаж
Для извлечения трубы из аксессуара достаточно нажать на фиксатор замка.

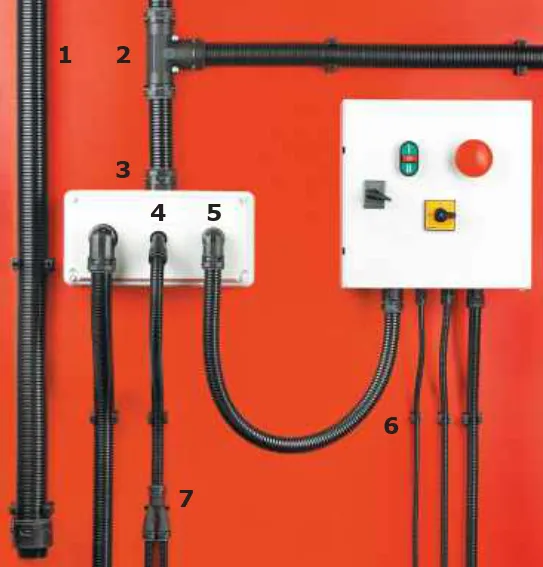

Состав системы
Комплектующие системы
- Индустриальная гофрированная труба из полиамида.
- Тройник, IP66 / IP68.
- Муфта труба–коробка, IP66 / IP68.
- Муфта 45° труба–коробка, IP66 / IP68.
- Муфта 90° труба–коробка, IP66 / IP68.
- Держатели.
- Разветвитель, IP66 / IP68.
Сфера применения
Гофрированные трубы используются для прокладки кабеля при строительстве и реконструкции жилых, публичных и промышленных сооружений.
Трубы предназначены для прокладки в них электрических, телефонных, компьютерных, телевизионных сетей, исполненных изолированными проводами, шнурами и кабелями.
Состав системы
Три типа гофрированных труб в системе с аксессуарами:
- Гибкие гофрированные трубы серии 7 из полиэтилена высокого давления (ПВД) применяются для прокладки силовых и слаботочных проводов в цементных стяжках полов, штробах твердых стен под штукатуркой (широкий температурный диапазон монтажа и эксплуатации, повышенная эластичность, повышенная химическая стойкость к массам). Трубы горючие и могут использоваться для силовых сетей только в скрытом монтаже без доступа воздуха (грунт, бетон, штукатурка).
- Гибкие гофрированные трубы 9 серии из поливинилхлорида (ПВХ) применяются для скрытого монтажа в пустотах строительных конструкций, выполненных из негорючих материалов (не поддерживают и не распространяют горение).
- Гибкие гофрированные трубы 10 серии из полиэтилена низкого давления (ПНТ) применяются для формирования каналов для кабельных проводок внутри монолитных конструкций (стойкие к низким и высоким температурам, имеют повышенную эластичность и ударную прочность). Трубы горючие и могут использоваться для силовых сетей только в скрытом монтаже без доступа воздуха (грунт, бетон, штукатурка).
- Аксессуары для гофрированных труб.
- Коробки ответвительные.
- Аксессуары для монолитно-каркасного строительства.
Характерные особенности
Широкий ассортимент
Гофрированные трубы «ДКС» из ПВХ, ПНТ, ПВТ имеют разные эксплуатационные характеристики, что обеспечивает максимально широкую область применения.
Дополнительная изоляция
Пластиковая труба обеспечивает дополнительную изоляцию кабеля, исключает поражение электрическим током в случае повреждения основной изоляции, минимизирует токи утечки и повышает сопротивление изоляции электрической сети.
Простота монтажа
Гибкость гофрированных труб и высокая механическая прочность обеспечивают простой и быстрый монтаж электропроводки. Наличие протяжки значительно облегчает заделку кабеля в трубы.
Замена проводки
Выполненная в трубе скрытая проводка может быть заменена без штробления стен и вскрытия полов.
Инструкция по монтажу. Коробки установочные для заливки в бетон.

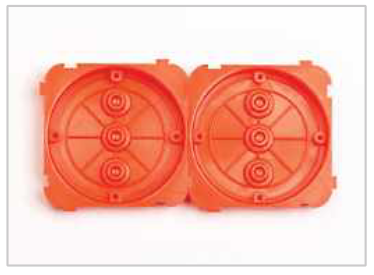

1. Закрепить фланцевую крышку на опалубке
С помощью гвоздей, шурупов, клея, анкеров или другим способом, обеспечивающим надёжное крепление крышки на опалубке.

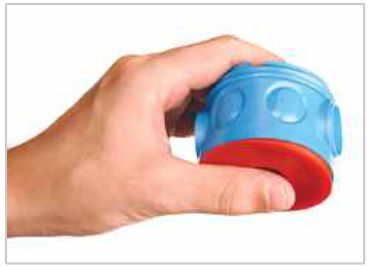

2. Установить дно в корпус
Установка дна придаёт корпусу жёсткость, необходимую для вырезания вводов под трубы.

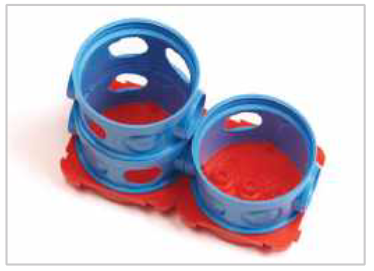

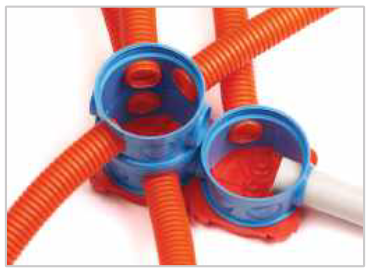

3. Вырезать отверстия и установить корпуса на фланцы крышки
Перед установкой корпусов рекомендуется снять дно — это упростит ввод труб в коробку.

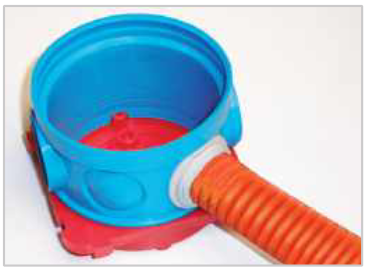

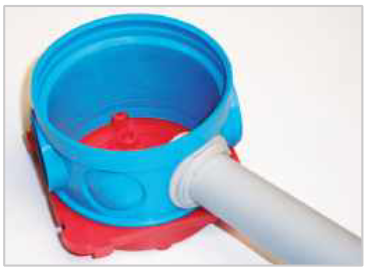

4. Завести трубы
Вводы Ø20 мм предназначены для присоединения гофрированных труб Ø25 мм. Гофрированная труба надёжно удерживается в корпусе и не требует дополнительной герметизации.

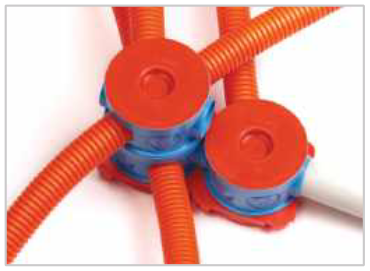

5. Установить дно. 6. Установить подвижную часть опалубки и залить бетоном
При демонтаже опалубки выламывается защитная мембрана, открывая доступ внутрь коробки.
Для ввода в коробку жёстких гладких труб диаметром 16 и 20 мм рекомендуется использовать кабельный ввод (код 54520).
Для ввода в коробку гофрированных труб диаметром 16 и 20 мм рекомендуется использовать кабельный ввод (код 54520).
Скрытая прокладка (проводится внутри стен, полов, потолков)
Внутри негорючих материалов
Согласно действующим требованиям пожарной безопасности, для прокладки внутри негорючих материалов (в штробах бетонных и кирпичных стен, в стяжке полов и монолитном строительстве) допускается использование ПНТ и ПВХ-труб. Это касается не только объектов социальной сферы (школ, детских садов, гостиниц), но и других объектов жилищного и инфраструктурного строительства.
Внутри негорючих фальшстин, фальшстель, фальшпол
В полостях негорючих строительных конструкций (внутри негорючих фальшстин, фальшполов, фальшстель, например бетонная стена, обшитая гипсокартоном) применяются только пластиковые трубы, не поддерживающие горение (ПНТ-трубы использовать запрещено).
В полостях горючих строительных конструкций
В полостях горючих строительных конструкций (внутри деревянных или других горючих стен, в том числе прокладки по бетонной или кирпичной стене с последующей обшивкой деревом или облицовкой горючими материалами) должны применяться только негорючие трубы (обычно металлические электросварные). Применение не поддерживающих горение пластиковых труб запрещено.
Открытая прокладка (по поверхности стен, полов, потолков)
В помещениях
В помещении по негорючим материалам применяют пластиковые ПВХ-трубы, не поддерживающие горение.
В помещении по горючим материалам (например, по деревянной стене) тоже можно использовать ПВХ-трубы, не поддерживающие горение. При использовании кабеля (провода) в изоляции, не поддерживающей горение, необходимо обеспечить расстояние не менее 10 мм от трубы до горючей стены. Обеспечить требуемое расстояние позволит пластиковый держатель.
При использовании трубы, не поддерживающей горение, в сочетании с кабелем, не поддерживающим горение (кабели типа NYM, ВВНнг и т.п.), можно прокладывать не поддерживающую горение трубу непосредственно по горючим основаниям.
Наружная прокладка и специальные условия
Прокладка снаружи зданий. Труба не должна поддерживать горение и быть устойчивой к атмосферным воздействиям (рекомендуем использовать атмосферостойкие жесткие гладкие трубы или полиамидные трубы, не поддерживающие горение).
Открытая прокладка в пожароопасных помещениях. Допускается применять пластиковые трубы в сочетании с не поддерживающим горение кабелем, выбирать следует в соответствии с согласованной проектной документацией.
Открытая прокладка во взрывоопасных помещениях. Допускается проводка в металлических или других специальных трубах или специальных кабелях (пластиковые трубы использовать запрещено).
Выбор диаметра гофрированной трубы по назначению
- К осветительным приборам обычно подводится труба диаметром 16 мм.
- К выключателям и розеткам подводится труба диаметром не менее 20 мм.
- Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом производится с помощью трубы диаметром не менее 25 мм, причем желательно проложить еще и резервную трубу.
- Для соединения электрощитов рекомендуется использовать трубу диаметром не менее 32 мм, причем также желательно проложить резервную трубу.
- Для осуществления соединений между этажами используется труба диаметрами 40 и 50 мм.
- Для прокладки телефонной, сигнализационной сети используется труба диаметром 16 мм.
- Для прокладки коаксиальной сети рекомендуется использование трубы диаметром не менее 20 мм.
