Назначение
Контакторы предназначены для использования в схемах
управления низковольтных электроприводов, а
также управления цепями освещения,
активными, слабоиндуктивными и емкостными
нагрузками.
Области применения
Контакторы применяются во всех случаях, где необходимо дистанционное управление асинхронными электродвигателями или другой нагрузкой, например: освещение, в схемах автоматического ввода резерва и т.д.
Конструкция
Контактные зажимы катушки управления;
Короткозамкнутый виток;
Пружина;
Катушка управления;
Неподвижная часть магнитопровода;
Дополнительные контакты;
Подвижная часть магнитопровода;
Траверса с подвижными силовыми
контактами;Неподвижные силовые контакты.
КОНТАКТОРЫ СЕРИИ PROFESSIONAL & INDUSTRIAL
Cерия e.pro.ukc
Особенности конструкции e.pro.ukc
Серебросодержащие напайки на подвижных
и неподвижных контактах;Дополнительные контакты в комплекте;
Корпус контакторов выполнен
из термостойкого пластика, который
не поддерживает горение.
Дополнительное оборудование
Контакторы выполнены в 4 габаритных размерах;
Контакторы 1 и 2 габарита 9…32 А имеют только 1NO или 1NC дополнительный контакт;
Контакторы 3 и 4 габарита 40…95 А имеют 1NO+1NC дополнительный контакт;
Катушки управления 24 В, 36 В, 110 В, 230 В или 400 В.
Дополнительное оборудование
Контактные приставки задержки времени;
Дополнительные контакты;
Катушки управления;
Блок реверса контакторов.
Cерия e.industrial.ukc
Особенности конструкции e.industrial.ukc
Серебросодержащие напайки на подвижных и неподвижных контактах;
Дополнительные контакты в комплекте;
Корпус контакторов выполнен из термостойкого пластика, который не поддерживает горение.
Особенности конструкции e.industrial.ukc
На месте установки дополнительных устройств находится защитная крышка, которая предотвращает попадание пыли в контактную группу и магнитопровод.
Короткозамкнутый виток на неподвижной части магнитопровода предотвращает залипание и дребезг контактов.
Особенности конструкции e.industrial.ukc
Контакторы до 85 А снабжаются катушками управления на напряжение переменного тока 24…380 В;
Контакторы с номинальными токами 100…220 А комплектуются катушками управления переменным напряжением 110…380 В.
Контакты дополнительные е.industrial.au
Дополнительные контакты предназначены для увеличения дополнительной контактной группы контактора при использовании в схемах автоматического ввода резерва, реверсирования электродвигателя и т.д.
Контакты дополнительные е.industrial.au
Важной особенностью дополнительных контактов является то, что для контакторов размером 100-220 А их можно устанавливать один на другой.
Приставки шунтовые е.industrial.aс
Приставки шунтовые предназначены для ограничения пусковых токов при коммутации конденсаторов в схемах компенсации реактивной мощности.
Механические блокировки е.industrial.ar
Механическая блокировка (блок реверса) предназначена для взаимной блокировки контакторов от одновременного включения в схемах реверсирования, пуска двигателя «звезда-треугольник», автоматического ввода резерва и т.д.
Механические блокировки е.industrial.ar
Компания предлагает механические блокировки для всех номиналов контакторов от 6 до 800 А.
ТЕПЛОВЫЕ РЕЛЕ СЕРИИ e.pro.ukh & e.industrial.ukh
Cерии e.pro.ukh та e.industrial.ukh
Назначение
Тепловые реле предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от: перегрузки, асимметрии нагрузки и обрыва фазы.
Класс расцепления
Класс расцепления указывает на
промежуток времени, за который тепловое реле
срабатывает при токе 7,2 In.
Отметим, что тепловые реле E.NEXT
имеют класс срабатывания 10 А.
Перед нами график зависимости времени
от силы тока.
• Класс 10 А
2 < Тр ≤ 10 секунд
• Класс 10
4 < Тр ≤ 10 секунд
• Класс 20
6 < Тр ≤ 20 секунд
• Класс 30
9 < Тр ≤ 30 секунд
Элементы управления
Штыревые контакты подключения к контактору;
Диск регулировки уставки срабатывания;
Кнопка «ТЕСТ»;
Переключатель повторного взвода;
Дополнительные контакты;
Контактные зажимы для присоединения проводников нагрузки.
Ассортиментный ряд тепловых реле
Компания предлагает тепловые реле для всех номиналов и габаритов контакторов до 630 А.
РЕЛЕ ЗАЩИТЫ ДВИГАТЕЛЯ e.control.m
Назначение
Реле защиты двигателя предназначены для непрерывного контроля и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от: перегрузки, асимметрии нагрузки, обрыва фазы.
Напруга мережі, В
Асортимент е.control.m
В ассортименте Компании E.NEXT-Украина представлены реле защиты двигателя для защиты асинхронных двигателей с номинальным током 1…400 A.
Конструктивные особенности е.control.m
Наличие датчиков тока в реле позволяет мгновенно реагировать на токи перегрузки, асимметрию и обрыв фазы;
Возможность выбора класса расцепления, что позволяет подобрать характеристики для любого двигателя;
Широкий диапазон регулирования уставки срабатывания.
Особенности эксплуатации е.control.m
Тепловое реле
Реле защиты двигателя
МАГНИТНЫЙ ПУСКАТЕЛЬ e.industrial.ukq
Назначение
Магнитные пускатели предназначены для управления низковольтным электроприводом — для пуска, остановки и защиты трёхфазных асинхронных электродвигателей с короткозамкнутым ротором от перегрузки, асимметрии нагрузки и обрыва фаз.
Компания E.NEXT-Украина предлагает магнитные пускатели на ток до 85 А и со степенью защиты IP55.
Конструкция магнитного пускателя
Програма ChatGPT сказала:
Назначение
В ассортименте E.NEXT-Украина
представлены магнитные пускатели для
управления и защиты асинхронных
двигателей с номинальным током
до 85 А.
ПРИБОРЫ АВР
Назначение
Устройства автоматического ввода резерва (АВР) e.pro.ats и e.industrial.ats —
это приборы, которые выполняют автоматическое переключение питания нагрузки
с основного источника (в случае возникновения аварийной ситуации на нём)
на резервный источник питания.
Cерия e.pro.ats
На базе модульных выключателей e.mcb.stand.60
Функциональные возможности e.pro.ats
- Защита от сверхтоков.
- Защита от неполнофазного режима сети.
- Защита от пониженного напряжения (фиксированная уставка 187 В).
- Регулировка задержки переключения между вводами от 0 до 30 с.
- Связь с противопожарной системой.
- Выходы для подключения индикаторов.
- Сигнал для запуска генератора.
Cерия e.industrial.ats
На базе силовых автоматических выключателей
Функциональные возможности e.industrial.ats
- Защита от сверхтоков.
- Защита от неполнофазного режима сети.
- Защита от обрыва нуля.
- Настройка защиты от пониженного напряжения в диапазоне от 160 до 200 В.
- Настройка защиты от перенапряжения
в диапазоне от 240 до 290 В. - Регулировка задержки переключения между вводами от 0 до 180 с.
- Вход и выход к системе пожарной сигнализации.
- Выходы для подключения индикаторов.
- Сигнал для запуска генератора
с возможностью настройки задержки.

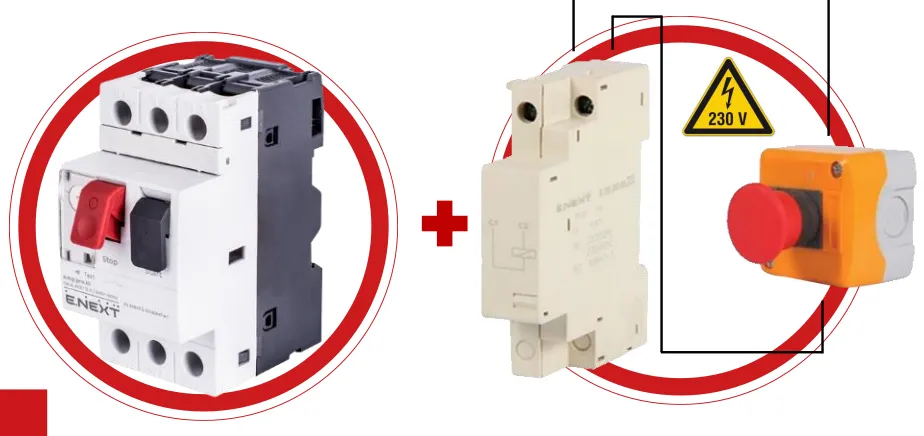

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ e.mp.pro
Назначение
Автоматические выключатели защиты двигателя предназначены для ручного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором и для их защиты от токов перегрузки, короткого замыкания и неполнофазных режимов работы.
Тепловое реле и автоматический выключатель в одном устройстве
Автомат защиты двигателя представляет собой комбинированное устройство защиты двигателя.
При этом электромагнитный расцепитель автоматического выключателя защиты двигателя имеет уставку срабатывания 13 In, а тепловой расцепитель имеет время-токовую характеристику, аналогичную тепловому реле.
Конструкция
- Контактный зажим
- Защёлка на DIN-рейку
- Механизм регулировки уставки
теплового расцепителя - Механизм взвода и свободного расцепления
- Кнопка «TEST»
- Тепловой расцепитель
- Электромагнитный расцепитель
Конструктивные особенности e.mp.pro
Акцентируя внимание на конструктивных особенностях, следует отметить, что нижняя часть корпуса выполнена из стеклонаполненного полиамида, и предусмотрена возможность регулировать уставки номинального тока.
Блок контактов дополнительный e.mp.pro.ad
Это устройство служит для информирования о состоянии контактов автоматического выключателя защиты электродвигателя или об отключении автоматического выключателя от сверхтоков.
Независимый расцепитель e.mp.pro.as
Независимый расцепитель предназначен для дистанционного отключения автомата защиты двигателя.
Расцепитель минимального напряжения e.mp.pro.au
Расцепитель минимального напряжения предназначен для автоматического отключения автоматического выключателя защиты двигателя при пониженном напряжении в сети питания.
Дополнительные аксессуары
Есть возможность одновременной установки большого количества дополнительных устройств, которые позволяют значительно увеличить функционал автоматического выключателя.
ПРОМЕЖУТОЧНЫЕ РЕЛЕ e.control.p
Назначение
Промежуточные реле предназначены для разветвления и передачи сигналов управления исполнительными элементами в цепях управления и автоматизации.
Ассортимент
Номинальный ток контактов, А: до 10;
Количество контактов, шт.: 3 или 4;
Катушка управления, В:
DC (12, 24);
AC (12, 24, 110, 230).
Конструктивные особенности
Контактный разъём в модульном разъёме соединён сплошной ламелью с контактным зажимом;
Напайки выполнены из серебросодержащего композита;
В ассортименте имеются реле с LED индикатором;
Контакты присоединены с помощью точечной сварки.
ПРИБОРЫ ПОДАЧИ КОМАНД И СИГНАЛОВ
Пакетные переключатели
Пакетные переключатели предназначены для неавтоматического включения и отключения электрических цепей. Применяются в распределительных шкафах и шкафах управления. Выполнены в нескольких вариантах разной степени защиты: IP20, IP44 или IP65.
Устройства подачи команд и сигналов
Ассортимент Компании E.NEXT-Украина включает в себя кнопочные выключатели в металлическом и пластиковом корпусе с широким модельным рядом — от нажимной кнопки до кнопки типа «грибок» (Стоп). Сфера применения кнопочных выключателей и переключателей разнообразна. Главная цель использования кнопочных выключателей и переключателей — это подача команд и сигналов в системах электросетей и автоматизации.
Лампы сигнальные AD
Назначение: для индикации состояния частей электрических цепей переменного тока частотой 50 Гц и напряжением до 230 В и постоянного тока напряжением до 24 В. Применяется также для индикации состояния оборудования. Кроме сигнальных ламп, в ассортименте Компании E.NEXT – Украина имеется светосигнальная арматура с:
индикацией напряжения 12 В…500 В;
индикацией тока до 100 А;
индикацией тока и напряжения;
индикацией частоты;
индикацией температуры.
Посты тельферные XAC і COB
Тельферные посты применяются на промышленных производствах и строительных площадках для дистанционного управления электроприводами машин и подъемно-транспортными механизмами. Тельферные посты имеют степень защиты IP65. Ассортимент от 2 до 8 кнопок. Также есть варианты исполнения постов с блокировкой с помощью ключа.
Посты кнопочные e.cs.stand.xal
Назначение: для управления коммутационным оборудованием.
Ассортимент: посты в пластиковом и металлическом корпусе.
Ножные выключатели
Ножные выключатели применяются для управления станками и другим оборудованием. Они позволяют оператору работать в безопасных условиях, оставляя ему свободные руки для выполнения других действий. Открытое исполнение обеспечивает немедленный доступ к выключателю. В закрытом исполнении крышка обеспечивает защиту от случайного приведения выключателя в действие и выполняет защитную функцию для жизни человека.
Выключатели конечные e.limitswitch
Назначение: для работы в цепях управления переменного и постоянного тока. Применяются также в качестве блокировки в разнообразных устройствах.
