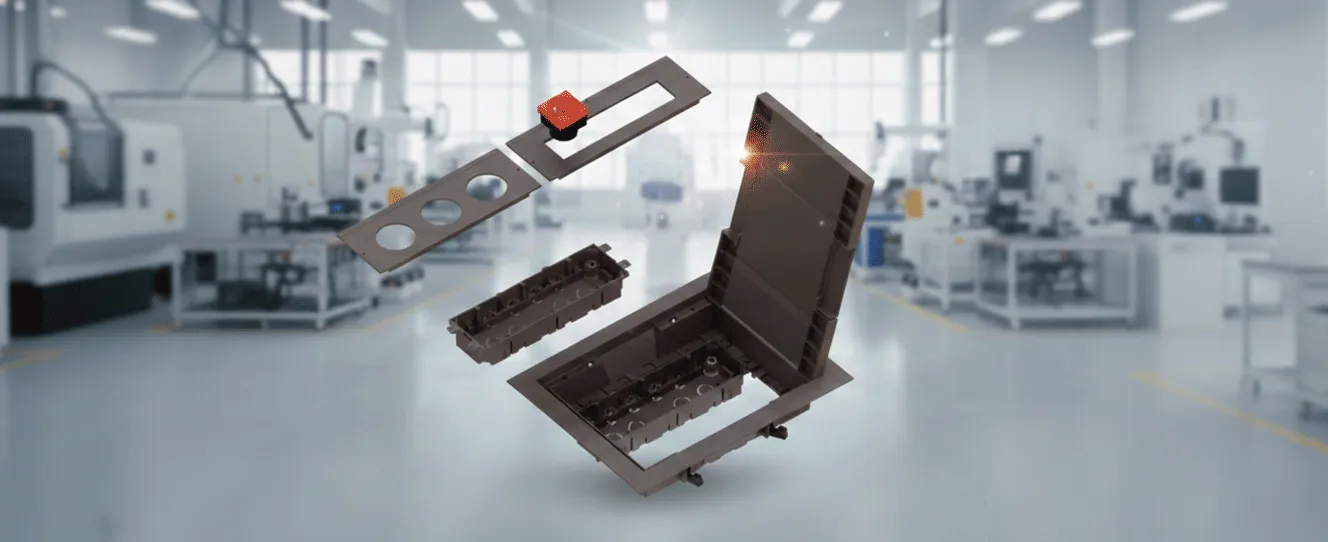

При бетонировании необходимо использовать защитную крышку (входит в комплект KUP 80) для предотвращения залива коробки бетонной смесью. После затвердевания бетонной смеси и снятия защитной крышки на напольную коробку KUP 80 устанавливается рама напольной коробки KOPOBOX® 80. Затем в раме устанавливаются приборные рамки PP 80/45/6 (максимум 2 шт.) для установки модульных устройств 45×45 (максимум 12 модулей).

KOPOBOX® 80 предназначен для подключения кабелей с угловыми вилками. Использование кабелей с прямыми вилками или адаптерами допускается с ограничениями. В систему можно устанавливать модульные приборы QUADRO (стр. 6–13) или приборы аналогичной конструкции, например, производства компаний ABB, PEHA, Legrand, OBO Bettermann, Schneider Electric Altira.

Крышка рамы предназначена для напольного покрытия максимальной толщиной 7 мм. С учетом степени защиты (IP30) коробка не предназначена для влажной уборки. Рекомендуемые напольные покрытия — ковролин или ламинат.

Система предназначена для сетей с напряжением до 500 В.

Конструкция напольных коробок KOPOBOX® рассчитана на максимальную нагрузку 1500 N.

Напольная коробка KOPOBOX® 80 и приборная рамка PP 80/45/6 предназначены для монтажа шести модульных приборов 45×45. Изделие можно использовать при минимальной глубине пола 78 мм.

Бумажный шаблон в упаковке рамы предназначен для разметки и формирования отверстий в полу. Внутренний перфорированный шаблон позволяет вырезать напольное покрытие по крышке рамы.

Лючок вставляется в монтажное отверстие фальшпола и фиксируется поворотом зажимов до момента плотного прижатия люка к полу. После этого в раме устанавливаются приборные рамки PP 80/45/6 (максимум 2 шт.) для установки модульных устройств 45×45 (максимум 12 модулей).
