Аксесуари для металорукава
Аксесуари для металорукава виробляються з нікельованої латуні. Нікельоване покриття латуні забезпечує високу стійкість до впливів навколишнього середовища і високу хімічну стійкість.
Залежно від виду металорукава та муфт металорукав-коробка з внутрішньою або зовнішньою різьбою (коди 6014, 6014G, 6015) забезпечується ступінь пило- та вологозахисту, який вказаний у таблиці.
Муфта металорукав-коробка із зовнішньою різьбою
Призначення
- З'єднання металорукава відповідного діаметра з корпусами обладнання, шаф, щитків і розгалужувальних коробок. Використовується для металорукавів оцинкованих і в ПВХ-оболонках. Також може з'єднувати металорукав у герметичній ПВХ-оболонці та обплетенні, але ступінь захисту з'єднання буде не вище IP44. Для фіксації всередині корпусу використовується гайка 6006-…, яка замовляється окремо.
- Підбір муфт виконується за номінальним діаметром металорукава.
Характеристики
- Матеріал: нікельована латунь.
- Температура експлуатації: від -40 °С до +80 °С.
- Стійкість до впливу агресивних середовищ.
- Забезпечує електричну безперервність.
- Метрична різьба з кроком 1,5 мм.
Муфта металорукав-коробка з зовнішньою різьбою зі сталі AISI 316L
Призначення
- З'єднання металорукава відповідного діаметра з корпусами обладнання, шаф, щитків і розгалужувальних коробок, що експлуатуються в агресивних середовищах. Використовується для металорукавів оцинкованих і в ПВХ-оболонках. Також може з'єднувати металорукав у герметичній ПВХ-оболонці та обплетенні, але ступінь захисту з'єднання буде не вище IP44. Для фіксації всередині корпусу використовується гайка 6006-…, яка замовляється окремо.
- Підбір муфт виконується за номінальним діаметром металорукава.
Характеристики
- Матеріал: нержавіюча сталь AISI 316L.
- Температура експлуатації: від -40 °С до +80 °С.
- Стійкість до впливу агресивних середовищ.
- Забезпечує електричну безперервність.
- Метрична різьба з кроком 1,5 мм.
Муфта металорукав-коробка поворотна з зовнішньою різьбою
Призначення
- Забезпечує обертання приєднаного металорукава відповідного діаметра до корпусів обладнання, шаф, щитків і розгалужувальних коробок. Використовується для металорукавів оцинкованих і в ПВХ-оболонках. Також може з'єднувати металорукав у герметичній ПВХ-оболонці та обплетенні, але ступінь захисту з'єднання буде не вище IP44. Для фіксації всередині корпусу використовується гайка 6006-…, яка замовляється окремо.
- Підбір муфт виконується за номінальним діаметром металорукава.
Характеристики
- Матеріал: нікельована латунь.
- Температура експлуатації: від -40 °С до +80 °С.
- Стійкість до впливу агресивних середовищ.
- Забезпечує електричну безперервність.
- Метрична різьба з кроком 1,5 мм.
Муфта металорукав-коробка з внутрішньою різьбою
Призначення
- З'єднання металорукава відповідного діаметра з корпусами обладнання, шаф, щитків і розгалужувальних коробок, які мають зовнішню метричну різьбу. Використовується для металорукавів оцинкованих і в ПВХ-оболонках. Також може з'єднувати металорукав у герметичній ПВХ-оболонці та обплетенні, але ступінь захисту з'єднання буде не вище IP44. Для фіксації муфти на тонкостінних корпусах використовується захисна втулка 6052-…, яка замовляється окремо.
- Підбір муфт виконується за номінальним діаметром металорукава.
Характеристики
- Матеріал: нікельована латунь.
- Температура експлуатації: від -40 °С до +80 °С.
- При з'єднанні з муфтами із зовнішньою різьбою (код 6014-…) утворює з'єднання «металорукав-металорукав».
- Забезпечує електричну безперервність.
- Метрична різьба з кроком 1,5 мм.
Муфта металорукав-коробка з герметичним ущільненням кабелю
Призначення
- Герметичне введення кабелю, захищеного металорукавом, до корпусів обладнання, шаф, щитків і розгалужувальних коробок.
- Використовується для металорукавів оцинкованих і в ПВХ-оболонках. Також може з'єднувати металорукав у герметичній ПВХ-оболонці та обплетенні, але ступінь захисту з'єднання буде не вище IP44.
- Для фіксації всередині корпусу використовується гайка 6006-…, яка замовляється окремо.
- Підбір муфт виконується за номінальним діаметром металорукава.
Характеристики
- Матеріал: нікельована латунь.
- Температура експлуатації: від -25 °С до +80 °С.
- Ступінь захисту IP68.
- Конструктивно поєднує герметичний кабельний ввод і муфту для металорукава.
- Забезпечує електричну безперервність.
- Метрична різьба з кроком 1,5 мм.
Муфта металорукав-коробка подвійної фіксації для металорукава в сталевому обплетенні
Призначення
- З'єднання металорукава в сталевому обплетенні з корпусами обладнання, шаф, щитків і розгалужувальних коробок.
- Муфти серії T06014-… використовуються для металорукавів серії 607ETX….
- Муфти серії T16014-… використовуються для металорукавів серії 6071T-….
- Для фіксації муфти на тонкостінних корпусах використовується гайка 6006-…, яка замовляється окремо.
- Підбір муфт виконується за номінальним діаметром металорукава.
Характеристики
- Матеріал: нікельована латунь.
- Температура експлуатації: від -40 °С до +80 °С.
- Фіксує обплетення з усіх боків і надійно утримує його в муфті.
- Ступінь захисту з'єднання IP67.
- Забезпечує електричну безперервність.
Муфта металорукав-труба подвійної фіксації для металорукава в сталевому обплетенні
Призначення
- З'єднання металорукава в сталевому обплетенні з металевою оцинкованою трубою відповідного діаметра.
- Муфти серії T06017-… використовуються для металорукавів серії 607ETX….
- Муфти серії T16017-… використовуються для металорукавів серії 6071T-….
- Підбір муфт виконується за номінальним діаметром металорукава.
Характеристики
- Матеріал: нікельована латунь.
- Температура експлуатації: від -40 °С до +80 °С.
- Фіксує обплетення з усіх боків і надійно утримує його в аксесуарі.
- Ступінь захисту з'єднання IP67.
- Забезпечує електричну безперервність.

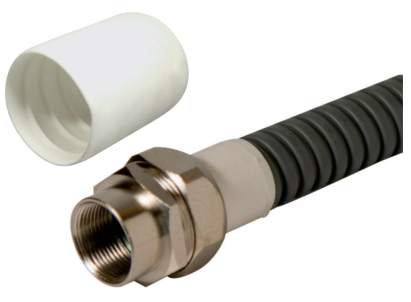

Ущільнююча муфта для герметичного металорукава
Призначення
- Підвищує ступінь захисту з'єднання муфти та металорукава в герметичній ПВХ-ізоляції до IP66/IP67.
Характеристики
- Матеріал: термопласт самозатухаючий.
- Температура експлуатації: від -25 °С до +70 °С.
- Тип горіння — V0 за UL94.
- Відповідає директиві RoHS.
- Ступінь захисту IP66/IP67.

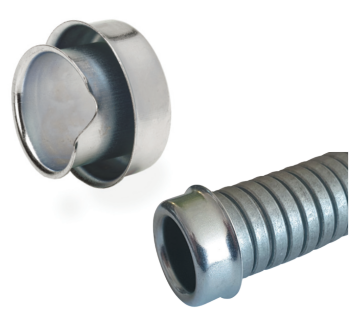

Кінцева втулка для металорукава
Призначення
- Угвинчується на кінець металорукава і захищає ізоляцію кабелю від пошкоджень при протягуванні, а також руки монтажника від гострих кромок металорукава.
Характеристики
- Матеріал: оцинкована сталь.
Труба металева електротехнічна з обробленим гратом
Призначення
Для прокладання кабельних мереж по горючих поверхнях з дотриманням вимог ПУЕ, ДСТУ та інших нормативних документів. Забезпечує захист кабельних мереж від впливу вогню та високих температур, а також від електромагнітних перешкод, механічних пошкоджень і вандальних дій. Труби застосовуються при монтажі електропроводки всередині горючих поверхонь, при будівництві дерев'яних будинків, прокладанні на горищах і в підвалах.
Характеристики
Виконання: сталь оцинкована за методом Сендзиміра; нержавіюча сталь AISI 304; нержавіюча сталь AISI 316L.
Умови монтажу
- Прихований монтаж у пустотах фальшстін, фальшпідлог і фальшстель з горючих матеріалів.
- Відкритий монтаж усередині приміщень по основах з горючих і важкогорючих матеріалів.
- Відкритий монтаж зовнішніх мереж під накриттям по фасадах будинків та несучих конструкціях.
- Забороняється прокладання металевих труб у землі (ПУЕ 2017, п. 2.1.19).
Особливості
- Виготовлені відповідно до ДСТУ EN 61386-1.
- Товщина цинкового покриття не менше 12 мкм.
- Мають цинкове покриття на внутрішній поверхні труби.
- Мають оброблений шов без гострих кромок.
- Труби з кодом P3 призначені для нарізання метричної різьби.
