Металеві відгалужувальні коробки

Металеві відгалужувальні коробки

Призначені для захисту від механічних пошкоджень, пилу і вологи місць з'єднання кабелів у силових і освітлювальних електричних мережах напругою до 1000 В змінного і постійного струму, а також кабелів інформаційних мереж (телефонних, комп'ютерних, телевізійних, мереж зв'язку тощо).

Сфера застосування

Внутрішній монтаж

Відгалужувальні коробки при відкритій установці в складських, підвальних, підсобних, промислових і торгових приміщеннях, з можливістю розміщення активного і пасивного електрообладнання, елементів контролю і управління.

Зовнішній монтаж

Відгалужувальні коробки при відкритій установці на фасадах будівель, мостах, парканах, естакадах, з можливістю розміщення активного і пасивного електрообладнання, елементів контролю і управління.

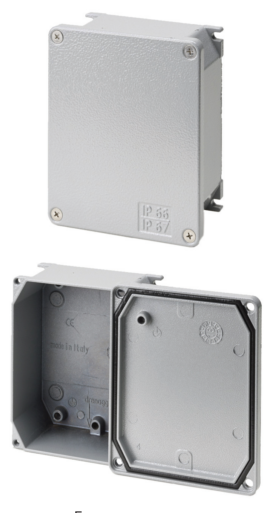

Коробка відгалужувальна алюмінієва, пофарбована, IP67/66

Призначення

• З'єднання і протяжка проводів і кабелів, установка активного та пасивного обладнання.

Умови монтажу

• Всередині приміщень і на відкритому повітрі.

Характеристики

• Матеріал: алюмінієвий сплав.
• Ступінь захисту: IP67 / IP66.
• Колір: сірий RAL 9006.
• Температура експлуатації: від -25 °С до +90 °С.
• У комплект входять латунні забивні втулки для кріплення DIN-рейки до основи.

Особливості

• Стійкість до впливу навколишнього середовища.
• Комплектуються забивними втулками і гвинтами для монтажу всередині коробки.

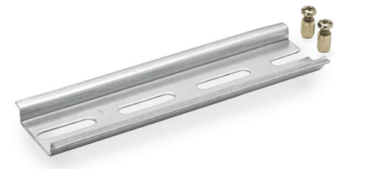

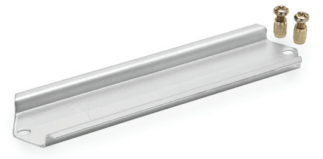

DIN-рейка для алюмінієвих відгалужувальних коробок

Діагональна DIN-рейка

Горизонтальна DIN-рейка

Призначення

• Монтаж обладнання всередині алюмінієвих відгалужувальних коробок.

Характеристики

• Матеріал: оцинкована сталь.

Особливості

• Поставляється з готовими отворами.
• Можливість вибору горизонтальної і діагональної рейки.

Комплект поставки

• Комплектується забивними втулками і гвинтами для кріплення.

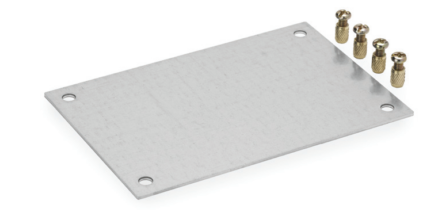

Монтажна пластина з оцинкованої сталі для алюмінієвих коробок

Застосування

• Монтаж обладнання всередині алюмінієвих відгалужувальних коробок.

Характеристики

• Матеріал: оцинкована сталь.
• Поставляється з готовими отворами.

Комплект поставки

• Комплектується забивними втулками і гвинтами для кріплення.

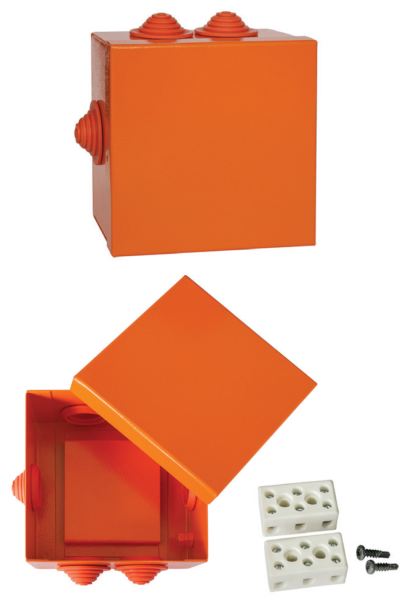

Коробка відгалужувальна сталева P90, з кабельними вводами та клемними колодками, ІР54

Застосування

• З'єднання і протягування вогнестійких проводів і кабелів.
• Організація відгалужень вогнестійкої кабельної лінії.

Характеристики

• Матеріал: сталь, оцинкована за методом Сендзиміра, порошкове фарбування RAL2003.
• 6 кабельних вводів для труби/кабелю максимальним діаметром Ø20 мм.
• Ступінь захисту: IP54.
• Температура експлуатації: від -45 °С до +400 °С.
• Має гвинт заземлення.

Особливості

• Комплектується двома керамічними клемними колодками 4×4 мм² та двома саморізами для їх кріплення.
• Має вогнестійкість Р90.

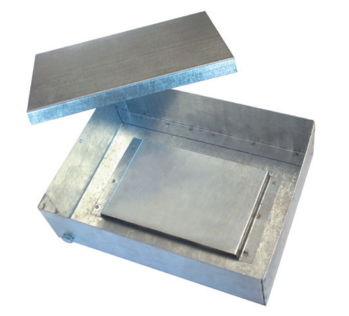

Коробка відгалужувальна сталева, оцинкована, ІР54

Застосування

• З'єднання і протягування проводів і кабелів.
• Організація відгалужень кабельної лінії.
• Встановлення активного та пасивного обладнання.

Характеристики

• Матеріал: сталь, оцинкована за методом Сендзиміра.
• Ступінь захисту: IP54.
• Температура експлуатації: від -45 °С до +300 °С.

Особливості

• Має монтажну пластину для встановлення обладнання.
• Має вогнестійкість Р90.

Коробка установча оцинкована для вимикачів та розеток, IP54

Застосування

• Для монтажу електровстановлювальних виробів по горючих поверхнях. Кріплення виробу виконується до кришки коробки.

Характеристики

• Матеріал: сталь, оцинкована за методом Сендзиміра.
• Ступінь захисту: IP54.
• Температура експлуатації: від -45 °С до +85 °С.

Особливості

• Має вогнестійкість Р90.

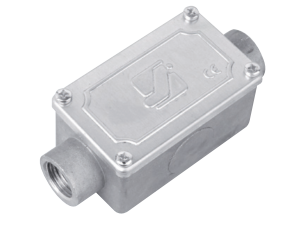

Коробка протяжна алюмінієва, 2

Застосування

• З'єднання і протягування проводів і кабелів.

Характеристики

• Матеріал: алюмінієвий сплав.
• Ступінь захисту: IP55.
• Температура експлуатації: від -25 °С до +300 °С.
• 2 отвори з метричною різьбою з кроком 1,5 мм.

Коробка відгалужувальна алюмінієва, 3 вводи, IP55

Застосування

• З'єднання і протягування проводів і кабелів.
• Організація відгалужень кабельної лінії.

Характеристики

• Матеріал: алюмінієвий сплав.
• Ступінь захисту: IP55.
• Температура експлуатації: від -25 °С до +300 °С.
• 3 отвори з метричною різьбою з кроком 1,5 мм.

Коробка відгалужувальна алюмінієва, 4 вводи, IP55

Застосування

• З'єднання і протягування проводів і кабелів.
• Організація відгалужень кабельної лінії.

Характеристики

• Матеріал: алюмінієвий сплав.
• Ступінь захисту: IP55.
• Температура експлуатації: від -25 °С до +300 °С.
• 4 отвори з метричною різьбою з кроком 1,5 мм.

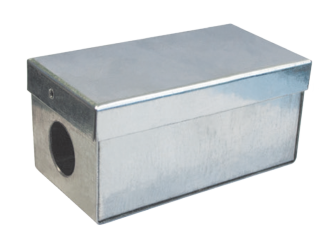

Коробка протяжна оцинкована, 2 отвори 180°, IP54

Застосування

• З'єднання і протягування проводів і кабелів.
• Організація відгалужень кабельної лінії.

Характеристики

• Матеріал: сталь, оцинкована за методом Сендзиміра.
• Ступінь захисту: IP54.
• Температура експлуатації: від -25 °С до +300 °С.
• 2 отвори відповідного діаметра.
• Має гвинт заземлення.

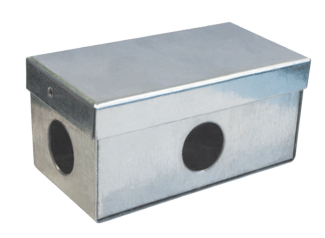

Коробка протяжна оцинкована, 3 отвори, IP54

Застосування

• З'єднання і протягування проводів і кабелів.
• Організація відгалужень кабельної лінії.

Характеристики

• Матеріал: сталь, оцинкована за методом Сендзиміра.
• Ступінь захисту: IP54.
• Температура експлуатації: від -25 °С до +300 °С.
• 3 отвори відповідного діаметра.
• Має гвинт заземлення.

Коробка протяжна оцинкована, 4 отвори, IP54

Застосування

• З'єднання і протягування проводів і кабелів.
• Організація відгалужень кабельної лінії.

Характеристики

• Матеріал: сталь, оцинкована за методом Сендзиміра.
• Ступінь захисту: IP54.
• Температура експлуатації: від -25 °С до +300 °С.
• 4 отвори відповідного діаметра.
• Має гвинт заземлення.

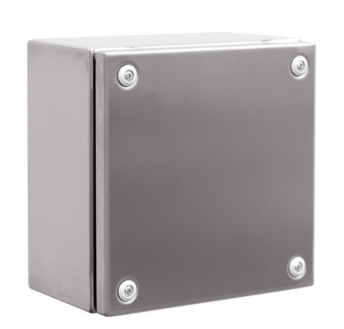

Коробка відгалужувальна CDE із нержавіючої сталі

Застосування

• Використовуються в системах розподілу електроенергії та автоматизації технологічних процесів.

Характеристики

• Матеріал: каркас і двері — нержавіюча сталь AISI 304, товщина 1,5 мм.
• Ущільнювач на двері: поліуретан.

Особливості

• Ступінь пило- та вологозахисту IP66.
• Ступінь удароміцності IK10.

Комплект поставки

• Корпус, монтажні аксесуари.

Монтажна плата для коробок відгалужувальних

Застосування

• Монтаж обладнання.

Характеристики

• Матеріал: оцинкована сталь, товщина 2 мм.

Особливості

• Монтується на рейках, передбачених конструкцією клемних боксів CDE.

Комплект поставки

• Монтажна плата.

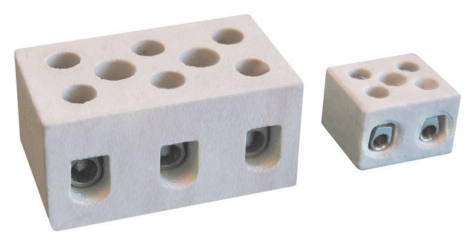

Термостійка керамічна клемна колодка

Застосування

• Комутація термостійких проводів, що знаходяться в зоні впливу високих температур, або для комутації вогнестійких проводів у системах енергопостачання відповідно до норми вогнестійкості Р90.

Характеристики

• Матеріал корпусу: кераміка.
• Матеріал контактної частини: нікельована латунь.
• Температура експлуатації: від -45 °С до +300 °С.

Особливості

• Має отвори для кріплення.
• Пройшла випробування на вогнестійкість Р90.

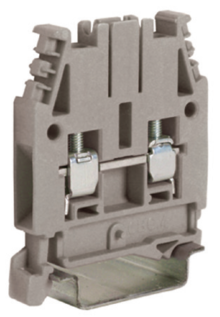

Прохідний клемний затискач серії CBC

Застосування

• Комутація провідників перетином від 0,2 до 50 мм² у розгалужувальних коробках.

Умови монтажу

• Кріплення на рейку типу Omega.

Характерні особливості

• Мають отвори для вставних перемичок, що з'єднують клеми між собою.

Характеристики

• Доступні в кольорах: сірий, синій.

Клемний затискач для заземлення серії TEO, TEC

Застосування

• Підключення контурів заземлення в розгалужувальних коробках.

Умови монтажу

• Кріплення на рейки типу OMEGA.

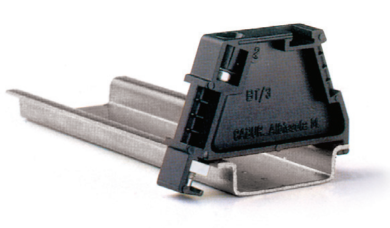

Торцевий фіксатор типу BT/3

Застосування

• Фіксація набору клемних затискачів на рейці. Для одного набору клем необхідно два фіксатори.

Умови монтажу

• Кріплення на рейку типу Omega 3.

Характеристики

• Товщина: 8 мм.
• Фіксується гвинтом.
• Матеріал: поліамід.

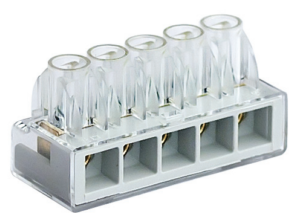

Розгалужувальні клемні колодки

Призначення

• Для з'єднання проводів в одну точку (всередині клеми знаходиться загальна шина для всіх отворів). Зручні при з'єднанні моножильних проводів перетином 6–16 мм². Можуть з'єднувати мідні та алюмінієві жили проводів. Монтаж різнотипних проводів здійснюється в різні отвори.

Особливості

• Матеріал корпусу: поліпропілен.
• Матеріал контактної планки: латунь.
• Максимальна робоча температура: 85 °С.
• Номінальна напруга: 500 В.

Розгалужувальні клемні колодки

Призначення

• Для з'єднання проводів в одну точку (всередині клеми знаходиться загальна шина для всіх отворів). Зручні при з'єднанні моножильних проводів перетином 6–16 мм². Можуть з'єднувати мідні та алюмінієві жили проводів. Монтаж різнотипних проводів здійснюється в різні отвори.

Особливості

• Матеріал корпусу: поліпропілен.
• Матеріал контактної планки: латунь.
• Максимальна робоча температура: 85 °С.
• Номінальна напруга: 500 В.
