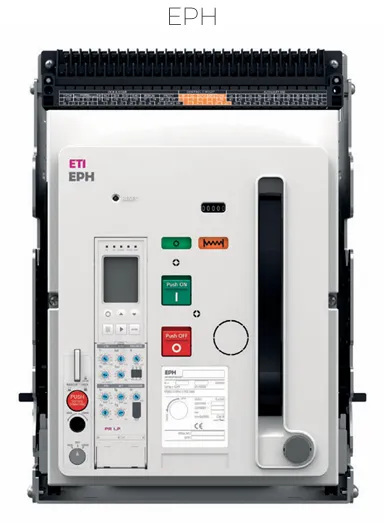

Автоматичні вимикачі фірми ETI POWER та аксесуари до них

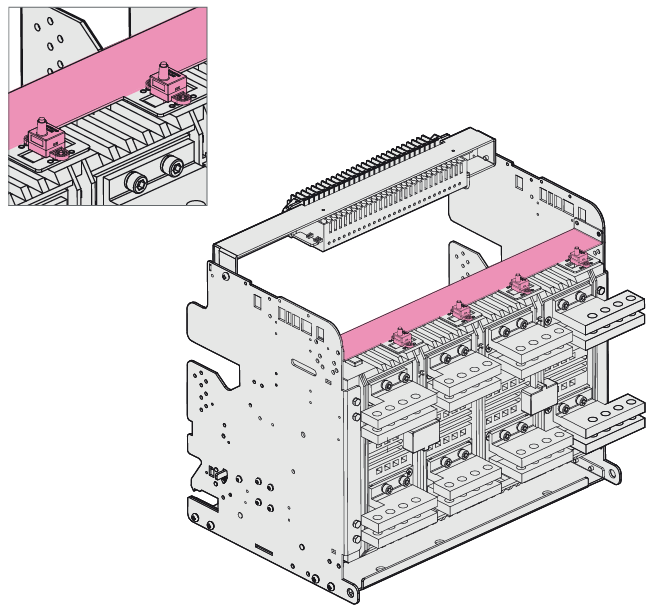

Датчик температури

  • Стандартно датчик встановлюється у визначеному заводом-виробником місці, але споживач може його змінити за необхідності.
  • Датчик замовляється, як окрема позиція.

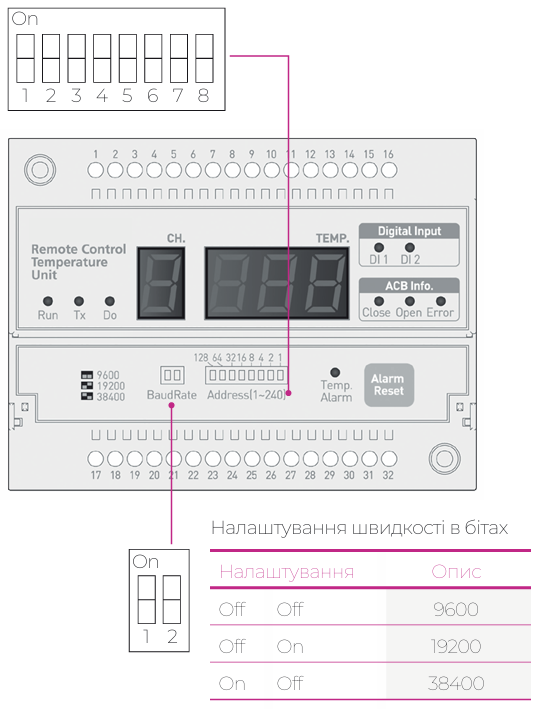

Параметри протоколу зв’язку
  • RS-485 (Modbus-RTU)
  • Швидкість в бітах: 9600, 19200, 38400 біт/сек (за замовчуванням: 9600)
  • Біти даних: 8 бітів
  • Біт парності: ні
  • Стоп біт: 1 біт
Фізичний носій

Використовується екранований кабель з витиою парою

Обережно

  1. Рекомендовано використання екранованого кабелю з витою парою.

  2. Максимальна довжина лінії з'єднання — 1 км, але вона може бути меншою через особливості зовнішніх умов та кількість приладів, що підключені до даної лінії.

  3. Дальність передачі даних може залежати від швидкості передачі даних.

Автоматичні вимикачі фірми ETI POWER та аксесуари до них Автоматичні вимикачі фірми ETI POWER та аксесуари до них

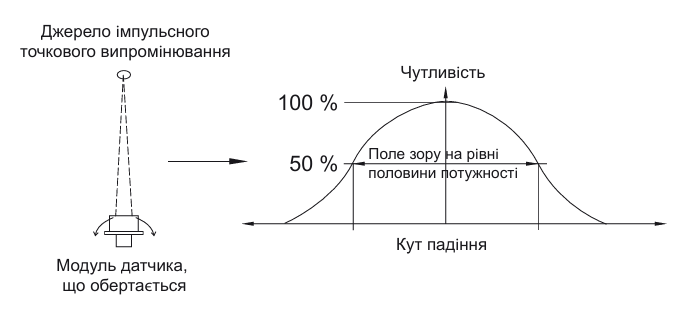

Інфрачервоний датчик (опція)

ІЧ — датчик

Автоматичні вимикачі фірми ETI POWER та аксесуари до них

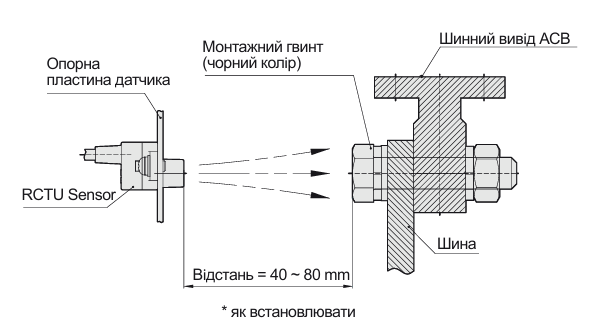

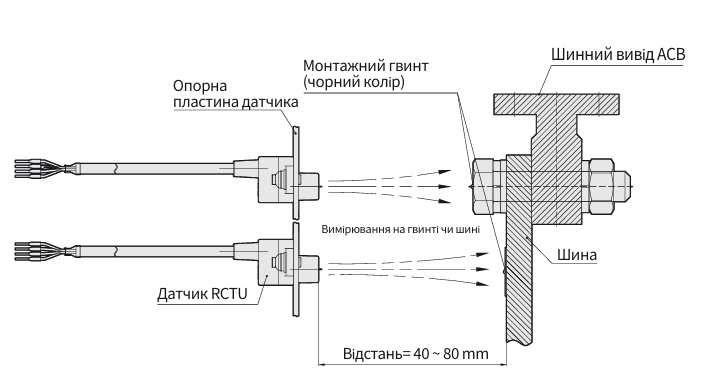

Приклад застосування ІЧ — датчика

Автоматичні вимикачі фірми ETI POWER та аксесуари до них Автоматичні вимикачі фірми ETI POWER та аксесуари до них

  • Вимірювання ІЧ — датчиком

  • ІЧ — датчик температури має бути встановлений на достатній відстані від точки вимірювання.

  • Рекомендована відстань між датчиком температури і точкою вимірювання — 50…80 мм.

  • Точка вимірювання має бути поверхнею, що не відбиває світло, рекомендовано покривати її чорною матовою фарбою.

Обережно

  1. Значення вимірювання можуть відрізнятись залежно від коефіцієнта відбиття поверхні. Замір необхідно проводити на поверхні, що пофарбована чорною матовою фарбою або лаком.

  2. Розмір точки вимірювання може бути різним. Він залежить від співвідношення D:S. Цей датчик має співвідношення 8:1.

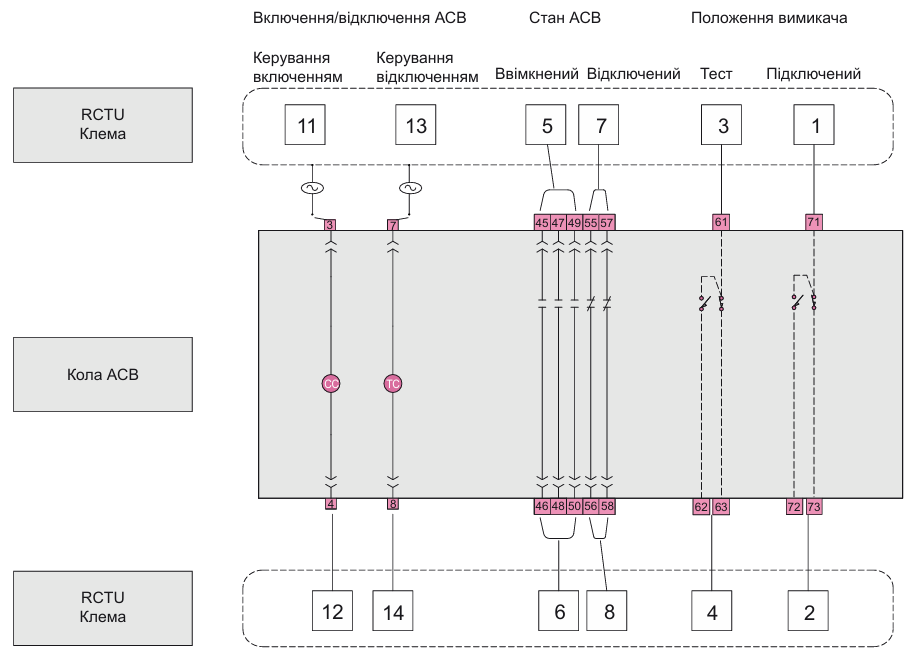

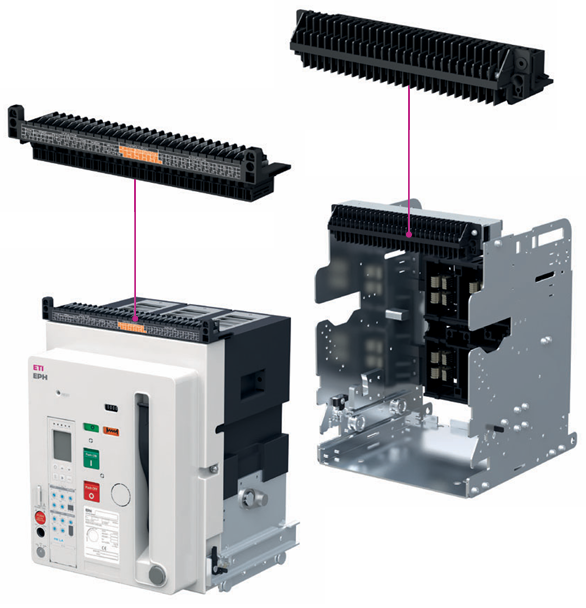

Підключення контактів управління

Контакти АСВ

Автоматичні вимикачі фірми ETI POWER та аксесуари до них

Контакти котушки АСВ

Автоматичні вимикачі фірми ETI POWER та аксесуари до них Автоматичні вимикачі фірми ETI POWER та аксесуари до них

Приклад: Коли вхід DI використовується як положення ACB

  Автоматичні вимикачі фірми ETI POWER та аксесуари до них

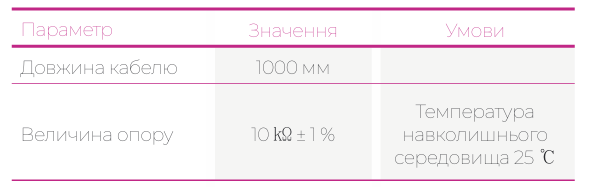

Технічні характеристики термістора INTC (додаткова опція)
  • Значення електричного опору змінюється в залежності від температури навколишнього середовища.
  • Довжина кабелю становить 1000 мм, датчик вимірює значення температури навколишнього середовища в місці встановлення модуля RCTU.
  • Діапазон вимірювання температури становить −50 ~ 250 °C.
Автоматичні вимикачі фірми ETI POWER та аксесуари до них

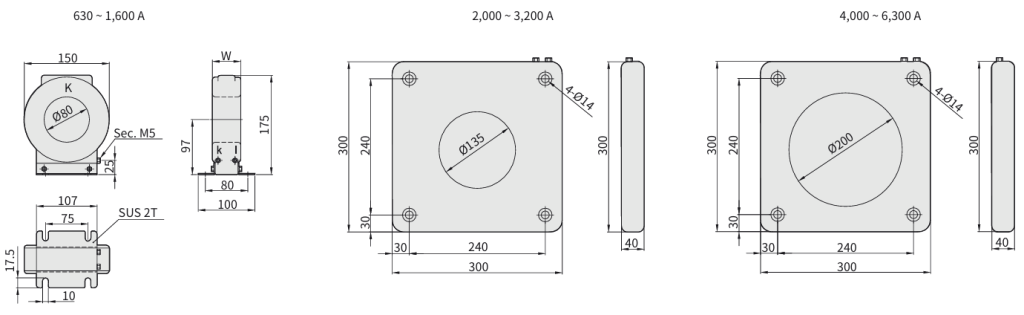

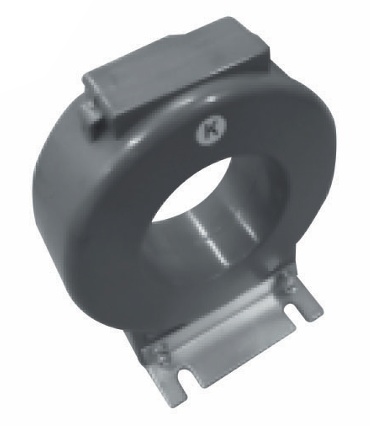

NCT (ТС для нейтрального провідника)

  • Окремий трансформатор струму, що встановлюється на нейтральний провідник для захисту від замикання на землю 3-х полюсного автоматичного вимикача з відповідною функцією в трьохфазній 4-х провідній системі. Він вимірює струм в нейтралі і у випадку виявлення замикання на землю — спрацьовує захист GFT.
  • Уважно перевіряйте правильність підключення до відповідної фази.
  • Замовляється окремо. Вкажіть код замовлення (див. таблицю) відповідно до номінального струму.
  • Переключіть вимикач OCR з 3P на 4P після підключення NCT живлення (k), 30 (I) до 3-полюсного автоматичного вимикача.
Автоматичні вимикачі фірми ETI POWER та аксесуари до них

NCT (ТС для нейтрального провідника)

Автоматичні вимикачі фірми ETI POWER та аксесуари до них

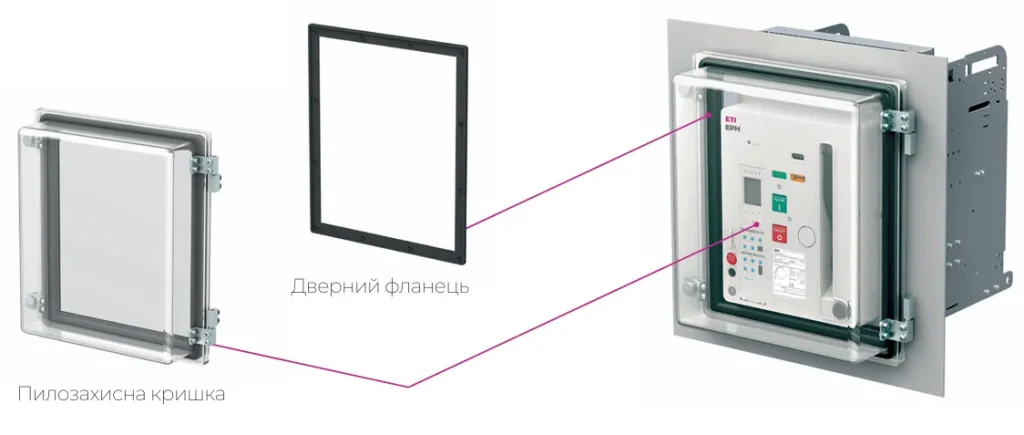

Дверний фланець

  • Монтується на вирізі панелі під автоматичний вимикач.

  • Дверний фланець забезпечує ступінь захисту IP30.

  • Розміри вирізу панелі відповідають вказаним на малюнку.

  • Що стосується розміру вирізу панелі, то він однаковий для вимикачів викочувального і стаціонарного виконань, і не змінюється при встановленні дверного фланця.

  • Для замовлення вкажіть код EPLH-AG.

Пилозахисна кришка

  • Захищає від пилу та вологи. Монтується у вирізі перед фронтальною панеллю автоматичного вимикача.

  • Забезпечує ступінь захисту IP52.

  • Кришку можна зафіксувати в положеннях "Тест" та "Підключений".

  • Розміри вирізу панелі відповідають вказаним на малюнку.

  • Для замовлення вкажіть код EPLH-DC.

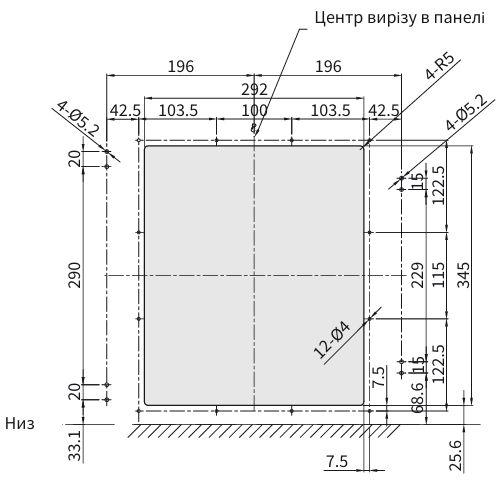

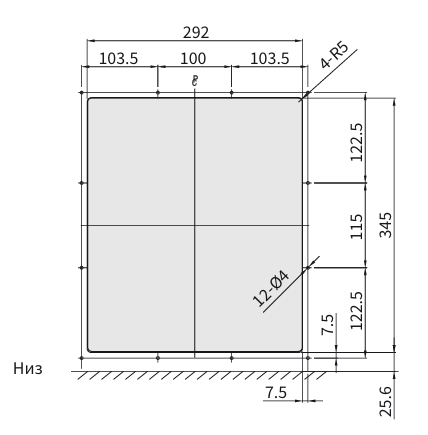

Розміри вирізу панелі

Автоматичні вимикачі фірми ETI POWER та аксесуари до них

Розміри вирізу панелі

Автоматичні вимикачі фірми ETI POWER та аксесуари до них

Розміри вирізу панелі

Автоматичні вимикачі фірми ETI POWER та аксесуари до них

Роз'єм для тестування

  • Дозволяє підключити кола керування вийнятого з корзини блоку автоматичного вимикача до корзини. Використовується тільки для автоматичних вимикачів викочувального виконання.
  • Для замовлення використовуйте код EPHL-AJ.
Автоматичні вимикачі фірми ETI POWER та аксесуари до них

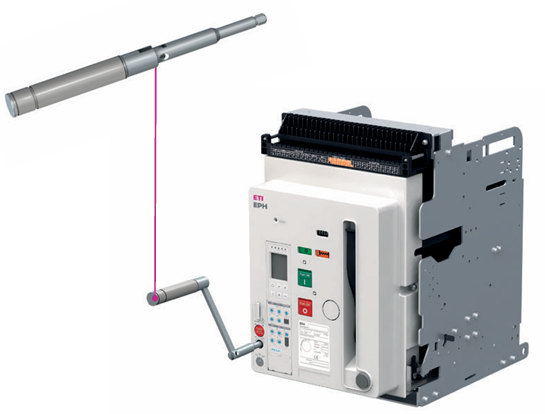

Рукоятка для викочування

  • Входить у стандартний комплект поставки.
  • Якщо стандартна рукоятка не підходить, – додатково можна замовити подовжену рукоятку, чи рукоятку з шарніром.
  • Використовуйте відповідні коди замовлення EPLH-LHANDLE чи EPLH-UHANDLE.
Автоматичні вимикачі фірми ETI POWER та аксесуари до них

Типи

Подовжена рукоятка

Автоматичні вимикачі фірми ETI POWER та аксесуари до них

Універсальна рукоятка з шарніром

Автоматичні вимикачі фірми ETI POWER та аксесуари до них

Рукоятка Т-типу

Автоматичні вимикачі фірми ETI POWER та аксесуари до них
