Повний опис схем підключення автоматичних вимикачів ETI POWER, вимоги до монтажу, стандартні умови експлуатації, внутрішній опір і споживана потужність, а також правила демонтажу для безпечної інсталяції

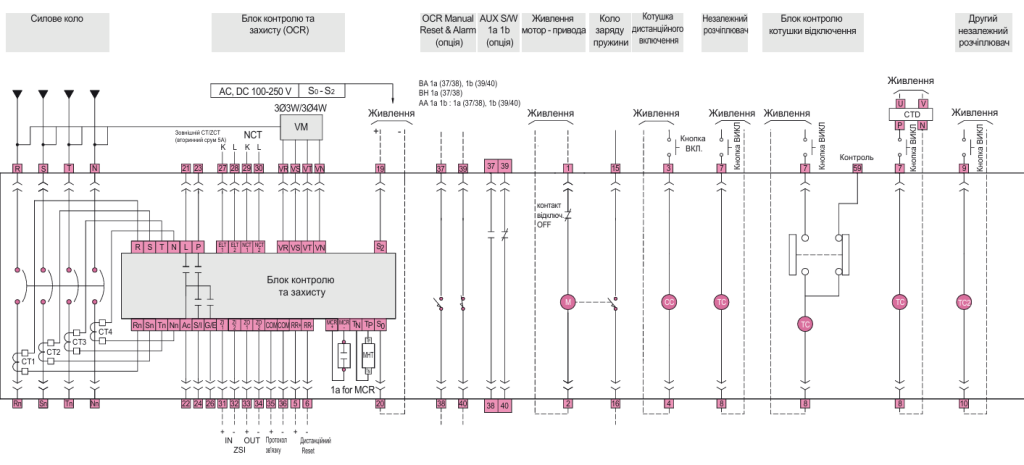

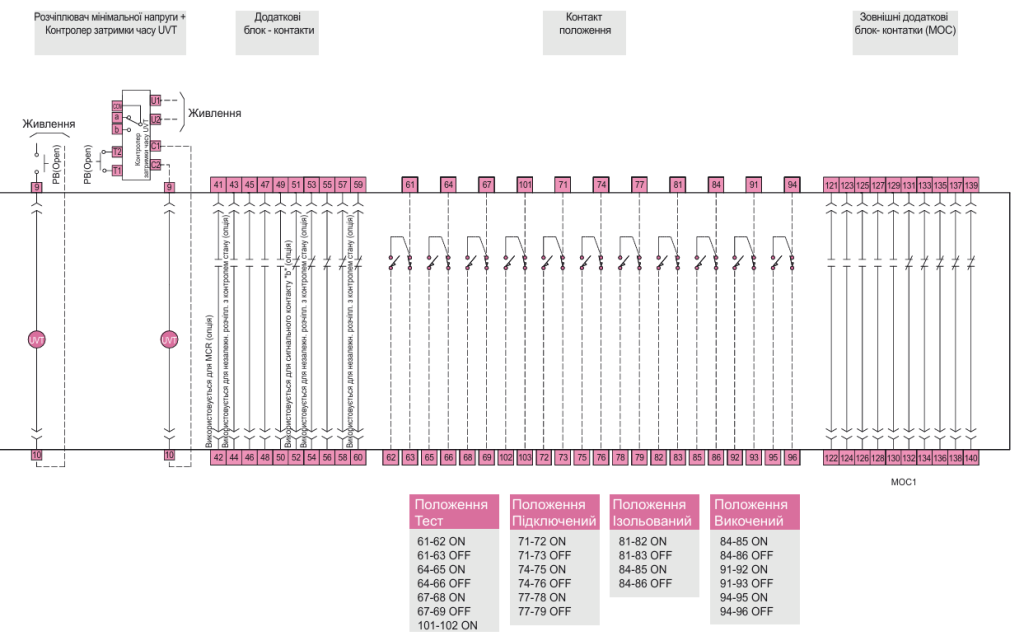

Схеми підключення

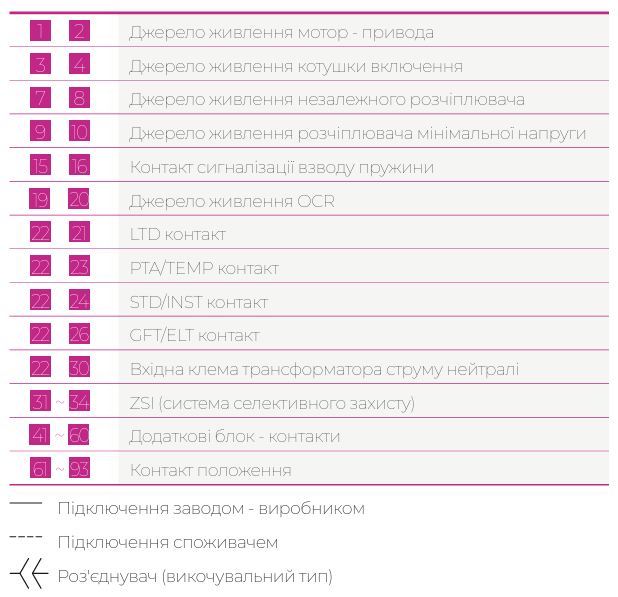

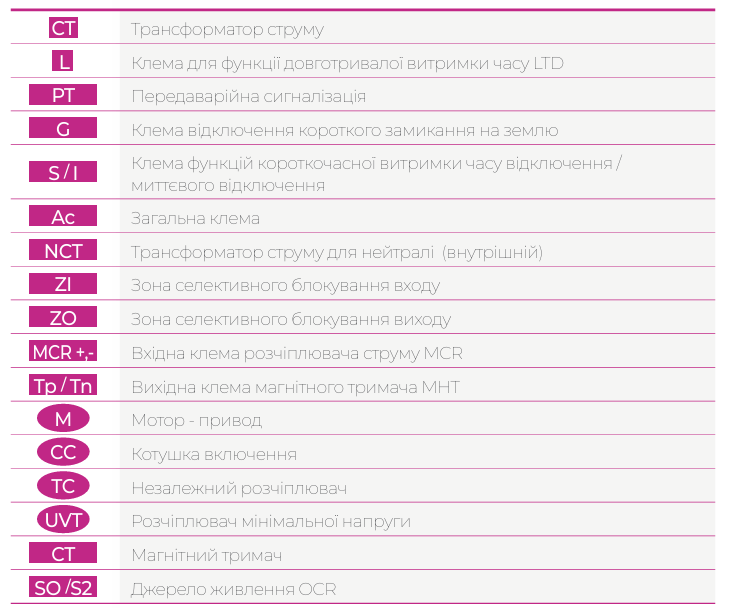

Позначення

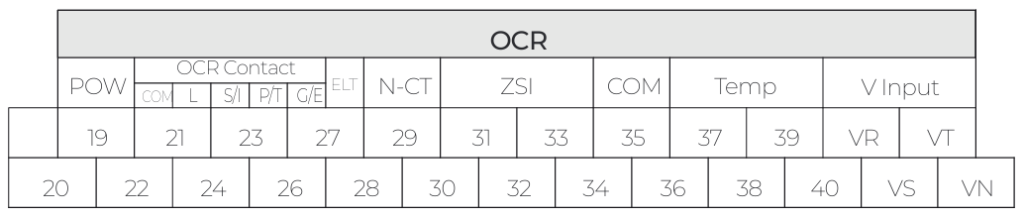

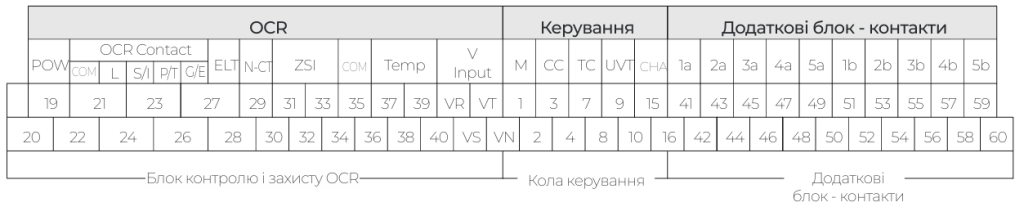

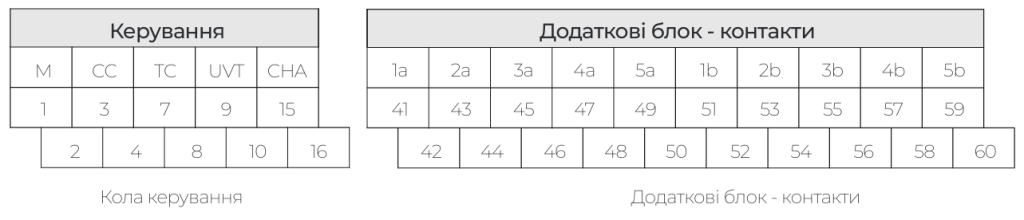

Назва клем

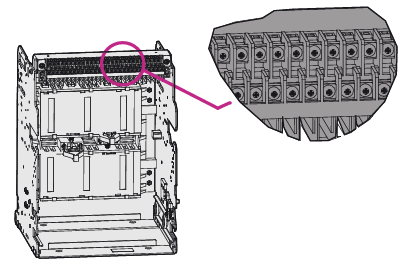

Розташування клем керування
Монтаж та умови експлуатації

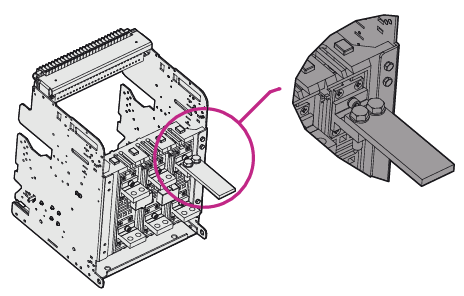

Зусилля затягування
Зусилля затягування клем головного кола
-
M10: 270 ± 32 kgf·cm
-
M12: 480 ± 57 kgf·cm
Зусилля затягування клем кіл керування
-
M3.5: 8.8 ± 1.1 kgf·cm
Розташування клем керування

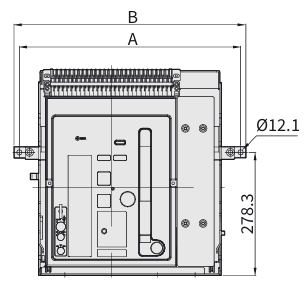

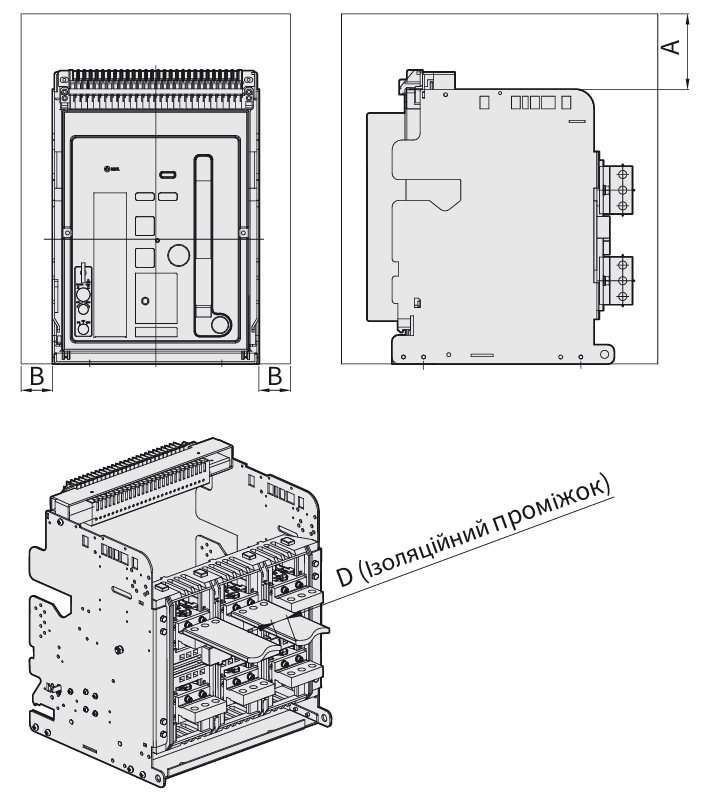

При проєктуванні необхідно враховувати повітряний проміжок між вимикачем та іншим обладнанням.
Стандартні умови експлуатації
Дані умови експлуатації встановлено відповідно до IEC 62271-100 (IEC 62271-1).
-
Температура навколишнього середовища: −25 ~ +40 °C
(середня температура за день нижче 35 °C) -
Висота над рівнем моря: Нижче 2000 м над рівнем моря
-
Відносна вологість: нижче 85%
(середня за день нижче 85%)
Навколишнє середовище може впливати на стійкість ізоляції та довговічність автоматичного вимикача, тому необхідно перевірити умови експлуатації перед початком роботи обладнання.
У разі експлуатації при високій температурі навколишнього середовища, що перевищує 40 °C, необхідно розраховувати значення номінальних параметрів з урахуванням таблиць залежності параметрів від температури навколишнього середовища.
У разі експлуатації в місцях із підвищеною вологістю та частими дощами можуть погіршитися електричні характеристики та характеристики ізоляції.
У випадку зберігання та використання в місцях із підвищеною вологістю та запиленістю рекомендується використовувати пилозахисний кожух або осушувач. Надмірні удари та вібрація можуть призвести до пошкоджень робочого механізму.
При використанні в середовищі з їдкими газами автоматичний вимикач необхідно встановлювати в щити з високим ступенем захисту, щоб мінімізувати пошкодження.
Використання автоматичних вимикачів на висоті над рівнем моря вище 2000 м може спричинити погіршення параметрів, тому необхідно враховувати дані залежності струму, наведені у таблиці.
Зберігання автоматичного вимикача без блоку контролю та захисту допускається в діапазоні температур від –25 °C до +85 °C. Зберігання автоматичного вимикача з блоком контролю та захисту допускається в діапазоні від –15 °C до +70 °C. Після зберігання автоматичних вимикачів з мотор-приводом при низьких температурах необхідно залишити їх не менше 8 годин при кімнатній температурі перед введенням в експлуатацію.
Монтаж та умови експлуатації
Стандартні умови експлуатації
- Співвідношення струмів (I/In).
- Автоматичні вимикачі не призначені для вуличного встановлення. У випадку такої необхідності температура навколишнього середовища повинна бути нижче 40 °C, а навантаження має бути нижче 50 % номінального струму. Невиконання цих умов може призвести до нагрівання та пожежі.
- Що стосується коефіцієнта гармонійних спотворень (THD), то він не повинен перевищувати 5 %. Недотримання цієї вимоги може призвести до нагрівання обладнання.
Ступінь захисту (код IP)
- Стандартний: IP30 (стандартний виріз під автоматичний вимикач фронтальної панелі)
- З пилозахисною кришкою: IP52
Класифікація ступенів захисту, що забезпечується корпусами (IP-код) IEC 60529
Позначення: IP □□
Перша цифра: вказує рівень запобігання проникненню твердих частинок всередину обладнання (0 ~ 6).
Друга цифра: вказує рівень запобігання проникненню рідини всередину обладнання (0 ~ 8).
Якщо ступінь захисту, на яку вказує відповідна цифра, не потрібен, замість нього ставиться символ "X".
Монтаж автоматичних вимикачів

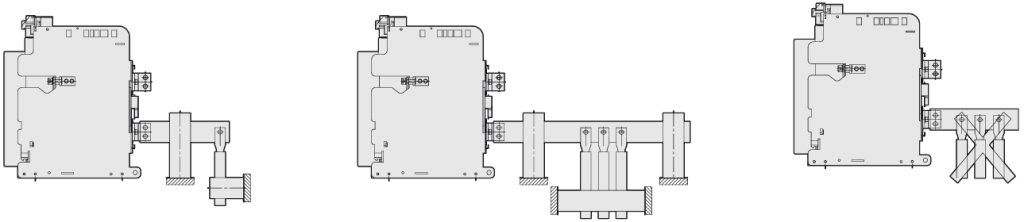

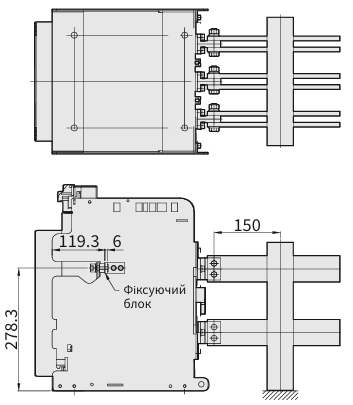

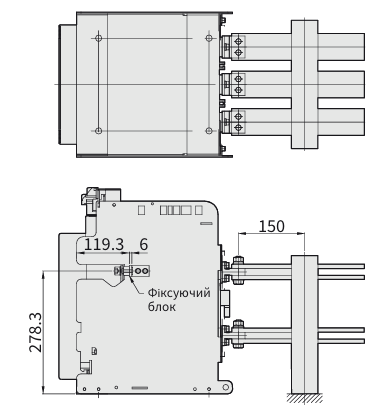

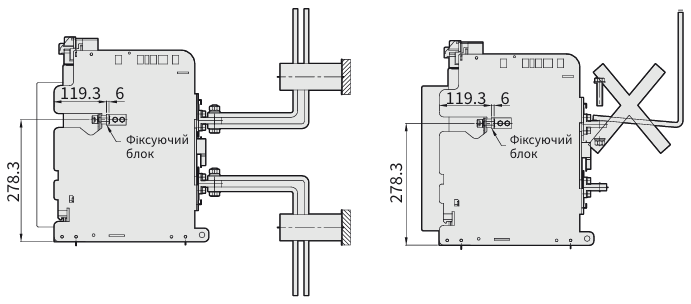

- Щоб запобігти загорянню виробів, спричиненому електричною несправністю та підвищити конструктивну безпеку щитового обладнання, під час встановлення обладнання в місцях з підвищеною вібрацією встановіть фіксуючий блок і опори для підключення виводів шин, як показано на рисунках.
- Зокрема, при виконанні випробувань розподільного щита при короткому замиканні необхідно забезпечити стійкість всієї конструкції.

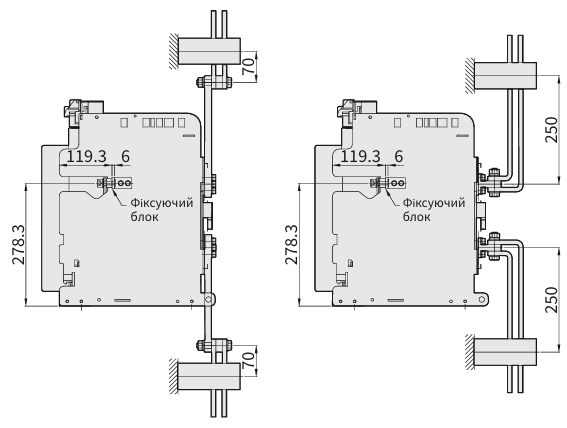

- Розміри опор вказані на кресленні.
- У разі проведення випробувань розподільного щита (випробування на швидкість спрацьовування при короткому замиканні) шина всередині шафи повинна бути міцно закріплена відповідно до наведених нижче умов.
Вид спереду
Горизонтальний тип
Вертикальний тип
Вид спереду
Неправильне встановлення
Монтаж і демонтаж

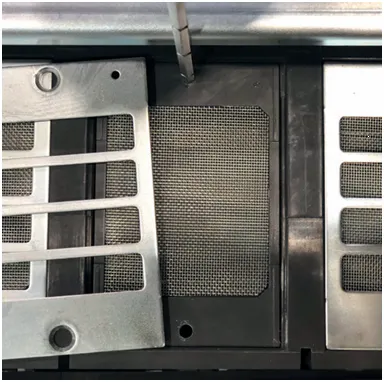

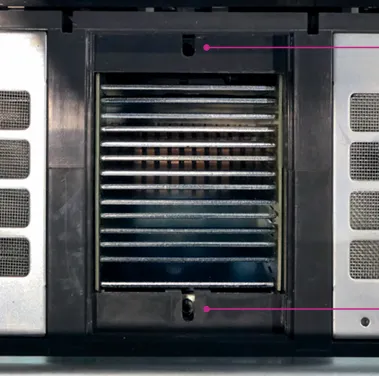

Відкрутіть гвинт кріплення дугогасної камери. Потім зніміть дугогасну камеру (вирівняйте автоматичний вимикач).

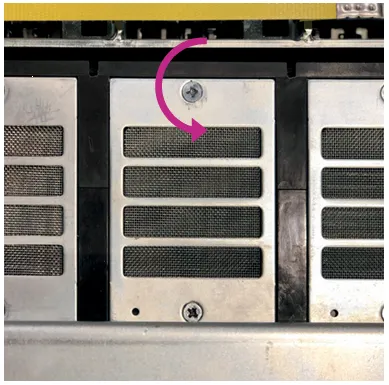

Для монтажу дугогасної камери перевірте квадратну гайку, встановіть дугогасну камеру в початкове положення і затягніть фіксуючий гвинт (М6).
Квадратна гайка (М6)
Увага
У разі необхідності заміни контакту або деталі вимкніть автоматичний вимикач і замініть його після переведення вимикача з ізольованого в виключене положення. Виконайте перевірку після того, як переконаєтесь, що струмопровідна частина охолола для запобігання можливості отримання опіків.
При демонтажі дугогасної камери квадратну гайку болтового кріплення необхідно знімати разом із нею.
У разі увімкнення/вимкнення автоматичного вимикача без зняття квадратної гайки — від удару гайка може впасти на полюс/контакт. Це може призвести до несправності.
При шліфуванні контактної поверхні слідкуйте за тим, щоб частинки не потрапили у механізм вимикача. Після шліфування добре протріть поверхню контакту.
Перелік перевірок при технічному обслуговуванні
Регламентні роботи та заміна частин

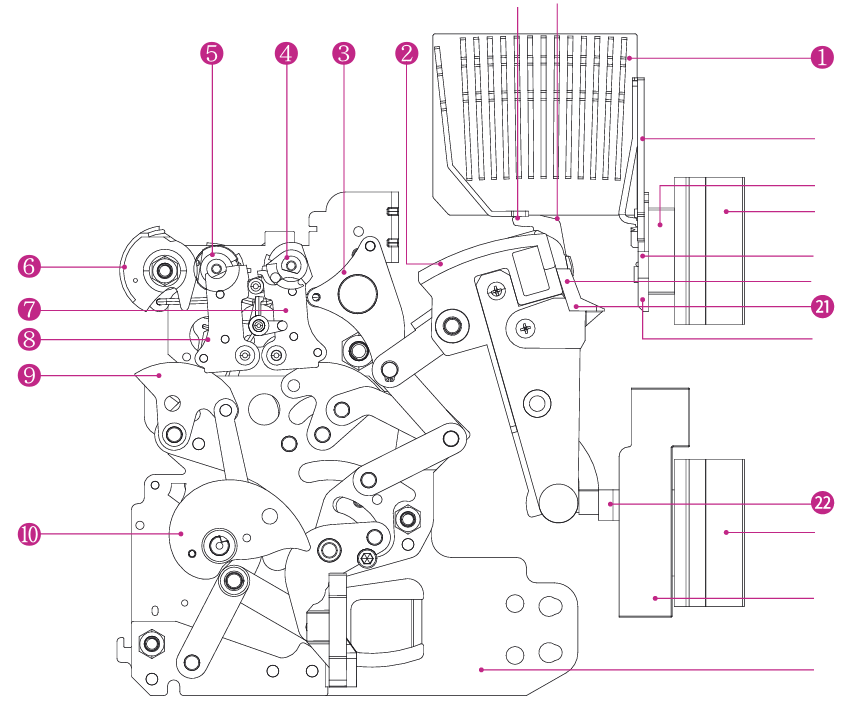

Механізми вимикача
1.Дугогасна камера
2.Основа для кріплення рухомого контакту
3.Напрямний шків
4.Важіль відключення
5.Важіль включення
6.Індикатор зведення пружини
7.Засувка відключення
8.Засувка включення
9.Засувка увімк./вимк.
10.Механізм включення
11.Рама механізму
12.Трансформатор струму
13.Дугонаправляюча пластина
14.Верхній контакт
15.Корпус вхідної/вихідної клеми
16.Силовий контакт
17.Робоча поверхня нерухомого дугогасного контакту
18.Робоча поверхня рухомого дугогасного контакту
19.Рухомий дугогасний контакт
20.Головний рухомий контакт
21.Робоча поверхня головного рухомого контакту
22.Нижній контакт
