Частотні перетворювачі та обладнання компенсації реактивної потужності CHINT

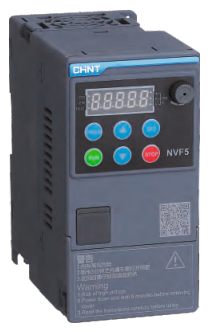

Перетворювачі частоти NVF5

Застосування

В універсальному інверторі серії NVF5 прийнятий бездатчиковий векторний спосіб керування двигуном. Виріб відрізняється малими габаритами та вагою, легкістю експлуатації та чудовими робочими характеристиками. Воно широко використовується в різних видах обладнання малих та середніх розмірів, наприклад:

Системах кондиціонування повітря та охолодження;
Системах водопостачання будівель;
Пакувальному та фасувальному обладнанні;
Логістиці та керамічному виробництві.

Частотні перетворювачі та якісного обладнання CHINT

Основні параметри

Номінальна робоча напруга: однофазна 230 В (±15%), трифазна від 380 В (-15%) до 440 В (+15%).
2.2 Діапазон частоти напруги живлення: 47–63 Гц.
Діапазон вихідної частоти: 0–400 Гц.
Метод керування: векторне керування без датчика швидкості, скалярне керування UF, керування крутним моментом.
Початковий крутний момент: 150% номінального крутного моменту при частоті 0,5 Гц.
Стійкість до перевантаження по струму: 150% від номінального значення протягом 1 хвилини та 180% протягом 2 секунд.
Діапазон швидкостей обертання: векторне керування без зворотного зв'язку 1:100; керування UF 1:50.
Точність керування швидкістю: векторне ±0,5% від максимального значення швидкості.

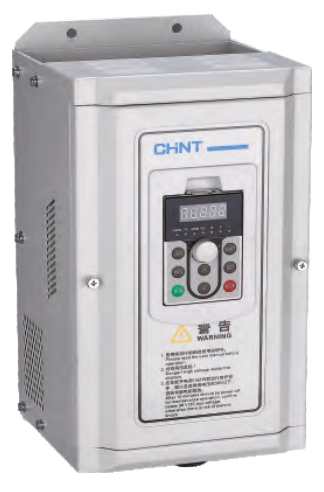

Перетворювач частоти NVF2G

Загальні відомості

Перетворювач частоти серії NVF2G являє собою високоефективний перетворювач частоти і розроблений виключно силами нашої компанії. Його особливостями є: високий пусковий крутний момент (0,5 Гц, у 1,5 раза вище номінального крутного моменту), значна стійкість до перевантажень, гнучкість і зручність в експлуатації, ПІД-регулятор. Перетворювачі частоти цієї серії випускаються у двох виконаннях: для важких навантажень із постійним моментом (конвеєри, дробарки, пилки, ПТО) та для вентиляторів і насосів. Вони здатні адаптуватися до високих навантажень, стабільні та надійні в роботі, підтримують функцію автоматичного енергозбереження та ін. Перетворювачі частоти призначені для керування асинхронними електродвигунами з розімкнутим контуром керування і можуть застосовуватися для будь-яких типів навантажень як із постійним, так і з змінним моментом.

Обладнання, у складі якого можуть використовуватися перетворювачі частоти

Витяжний вентилятор.
Насос.
Системи кондиціонування повітря.
Конвеєрні стрічки.
Обладнання для виготовлення харчових продуктів.
Пакувальне обладнання.

Особливості виробу

Ідеальні характеристики для керування двигунами

Високий пусковий крутний момент: 0,5 Гц, 150% номінального крутного моменту двигуна.
Значна економія енергії: підвищення ККД двигуна за рахунок економії енергії; двигун працює з високим ККД незалежно від зміни навантаження.
Функція точного самокалібрування до параметрів двигуна: можливість самокалібрування до параметрам двигуна, зручність налагодження, простота роботи, можливість збільшення точності та швидкості реакції.
Стеження за швидкістю: при перезапуску після відновлення подачі живлення перетворювач частоти може визначити напрямок обертання та швидкість двигуна, після чого плавно продовжить роботу.
Ексклюзивна технологія компенсації мертвих пауз в управлінні інвертором дозволяє підвищити вихідний крутний момент.
Широкий діапазон несучих частот (від 1 до 15 кГц) дозволяє ефективно зменшити шум при роботі двигуна.
Підвищена стійкість до перевантажень: витримує 1 хвилину при 150% номінальному струмі. При важкому навантаженні забезпечує безперервну стабільну роботу обладнання.
Контроль за навантаженням в реальному часі: контроль напруги ланки постійного струму та струму двигуна з метою забезпечення стабільного пуску та зупинки, швидкого відстеження.

Конструкція високої надійності

Діапазон зміни вхідної напруги може досягати ± 15%.
Функція автоматичного регулювання напруги (AVR) та автоматичного обмеження струму робить систему більш стабільною.
Функції захисту забезпечують безпечну та надійну роботу обладнання.

Прикладні функції

Використовується інтерфейс зв'язку RS-485 і стандартний протокол MODBUS, можливе підключення по мережі до зовнішнього ПЛК.
Можлива робота з траверсуванням частоти для текстильної промисловості.
Ефективне енергозбереження досягається за рахунок квадратичної характеристики U/F, ПІД-регулятора та функції сну.
Найпростіший ПЛК: перетворювач частоти може працювати з різною швидкістю, в залежності від певних правил, які просто реалізувати за допомогою ПЛК. В програмному коді можна визначити не тільки одну частоту обертання для різних етапів роботи, а й задати час роботи, напрямок обертання та кількість циклів.

Підвищена стійкість до впливів навколишнього середовища:

Перетворювач частоти повинен експлуатуватися при температурі навколишнього середовища від -10 °C до +40 °C. При більш високих температурах необхідно знижувати потужність на 1% на кожні 1 °C понад 40 °C.
Широкий діапазон вхідної напруги допускає 15% зміну напруги 380 В.
Печатні плати мають конформне покриття, що забезпечує їх працездатність в різних важких умовах.

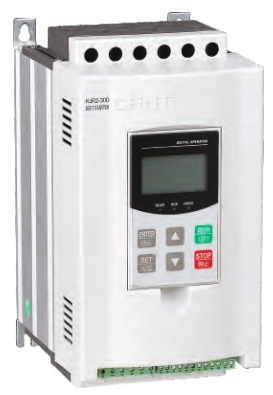

Пристрій плавного пуску NJR2

Опис

Пристрій плавного пуску NJR2 призначений для плавного пуску, зупинки та захисту асинхронних електродвигунів. Відповідає: IEC 60947-4-2.

Застосування

Область застосування пристроїв плавного пуску електродвигунів:
механізми різного призначення, що потребують плавного пуску та зупинки, наприклад насоси для перекачування води та технологічних продуктів
конвеєри, дробарки, мішалки, млини
центрифуги, вентилятори з великою інерційною масою і т.д.

Технічні характеристики (NJR2)

Трифазна напруга живлення: 380 В (±15%) 50/60 Гц (± 2%).
Діапазон потужності: 7.5-315 кВт. Номінальний робочий струм: 15-579 А.
Обмеження пускового струму: (50-500)% Ie.
Навколишня температура експлуатації: від -10 до +40°C.
Висота над рівнем моря: до 1000 м (номінальний струм), вище 1000 м (зниження струму на 0.5% кожні 100 м при висоті понад 1000 м).

Особливості

Пристрій плавного пуску для двигунів потужністю до 315 кВт.
5 режимів пуску: пусковий режим з токообмеженням, лінійна зміна напруги, поштовх + обмеження струму, поштовх + лінійна зміна напруги, Поступове наростання струму, лінійна зміна напруги + токообмеження подвійним контуром регулювання.
вбудований захист двигуна, наприклад захист від перевантаження, коротких замикань, обриву фази, перенапруги, і т.д.
Знімний пульт управління. Можна встановити на двері шафи.
Пристрої плавного пуску оснащені рідкокристалічним дисплеєм з відображенням інформації англійською мовою.
Сучасний запатентований дизайн алюмінієвого корпусу, забезпечує позитивне охолодження пристрою.
Інтерфейс RS485, релейні виходи.
Реєстрація інформації про аварії.

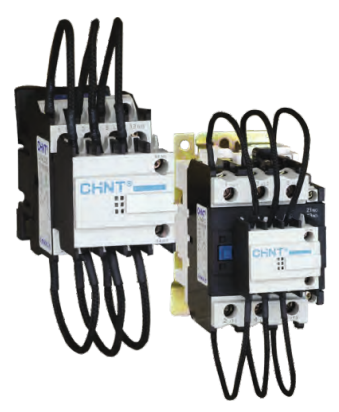

Контактори CJ19 для компенсації реактивної потужності

Характеристики

Електричні характеристики: до 400 В змінного струму частотою 50/60 Гц.
Стандарт відповідності: ГОСТ Р 50030.4.1

Нормальні умови застосування

Діапазон температур експлуатації: від -25 до 40 °C, температура вище 35 °C не повинна впливати безперервно більше 24 годин.
Висота над рівнем моря: не більше 2000 м.
Допустима вологість: в місці установки контактора відносна вологість не повинна перевищувати 50% при температурі 40 °C, більша вологість допускається при меншій температурі, наприклад вологість 90% допускається при температурі не вище 20 °C, інші умови застосування повинні обумовлюватися з виробником.
Ступінь забруднення середовища: 3 3.5 Категорія розміщення: 3.
Умови монтажу: на вертикальній площині з допустимим відхиленням панелі від вертикалі не більше 5°.
Механічні впливи: місця установки контакторів не повинні піддаватися значним ударам і вібрації.

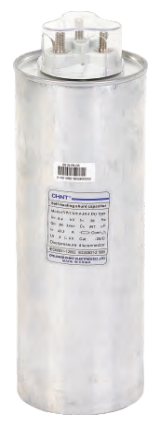

Сухий низьковольтний шунтуючий конденсатор серії NWC6

Область застосування

Сухий низьковольтний шунтуючий конденсатор серії NWC6 може використовуватися в системах живлення змінного струму з номінальною напругою до 1000 В. Він дозволяє підвищити коефіцієнт потужності, зменшити втрати на лінії та покращити якість напруги. Конденсатор заповнений сухим вогнетривким матеріалом. Регламентуючий стандарт: IEC/EN 60831-1:2002.

Нормальні робочі умови та вимоги до монтажу

Температура навколишнього середовища: -25 °C ... +50 °C / -25 °C.
Відносна вологість: ≤50% при 40 °C; ≤90% при 20 °C.
Висота над рівнем моря: ≤2000 м.
Характеристики навколишнього середовища: не повинна містити небезпечних газів і парів, провідного або вибухонебезпечного пилу. Не допускається високий рівень механічних вібрацій.

Основні технічні параметри та характеристики

Основні технічні параметри:

Номінальна напруга: 0,23 кВ, 0,4 кВ, 0,45 кВ, 0,525 кВ.
Номінальна частота: 50 Гц або 60 Гц.
Номінальна ємність: (5...30) кВАр.
Відхилення по ємності: -5% ... +10%; співвідношення мінімальної та максимальної ємності, виміряної між двома вихідними контактами трифазного конденсатора, не повинно перевищувати 1,08.
Тангенс кута втрат tg 8: менше 0,0012 при напрузі номінальної частоти.
Витримувана напруга: між електродами, частота живлення 2,15 UN, 2 с; контакт-корпус: частота живлення 3,6 кВ, 5 с.
Максимально допустиме перенапруження: 1,1 UN; не більше 8 год кожні 24 год.
Максимально допустимий струм: 1.3 IN.
Характеристика саморозряду: якщо до конденсатора прикласти постійну напругу, рівну V2 UN, а потім відключити його, через 3 хвилини залишкова напруга знизиться до 75 В або нижче.

Примітки

Параметри однофазних конденсаторів можуть бути адаптовані до вимог замовника. Фізичні розміри при цьому залишаються такими ж, як у трифазного конденсатора з аналогічними характеристиками. За вимогою замовника характеристики пристроїв можуть бути кастомізовані.

Основні особливості

Безпека експлуатації: конденсатор сухого типу: заповнений сухим вогнетривким матеріалом, теплопровідним силікагелем. Пластичний алюмінієвий циліндричний корпус захищає конденсатор від підвищеного тиску. Він не містить мастила, екологічно безпечний, стійкий до корозії, вибухобезпечний і т. ін., тобто надійний і безпечний.
Умови експлуатації: підходить для роботи в місцях з підвищеною пожежною небезпекою.
Простота установки: нижня частина конденсатора являє собою різьбову шпильку М12/М16, яка забезпечує міцність його кріплення. Можлива установка конденсатора у вертикальному та горизонтальному положенні.
На базі сухих конденсаторів NWC6 можна застосовувати щити компенсації реактивної потужності модульного типу, зменшити вартість і знизити трудомісткість технічного обслуговування.

Зауваження щодо застосування

Перенапруження та перегрів призводять до скорочення терміну служби конденсатора. Для роботи в тропічному кліматі або на великій висоті рекомендується вибирати конденсатори з більш високою номінальною напругою, ніж напруга в мережі живлення.

Якщо до складу системи входить шунтуючий конденсатор, необхідно звернути увагу на наступне:

а. При сильних гармонійних коливаннях не слід встановлювати шунтуючий конденсатор напряму, а підключати реактор 7%/14% послідовно. При середніх гармонійних коливаннях слід збільшити рівень напруги, наприклад, до 0,525 кВ. (Найбільш розповсюджені джерела гармонійних коливань: частотний перетворювач, випрямляч, інвертор, обладнання для нанесення електролітичних покриттів, печі середньої частоти, електродугові печі та ін.).
b. При стаціонарному підключенні шунтуючого конденсатора до двигуна — робочий струм.
c. При роботі трансформатора на холостому ходу необхідно гарантувати відключення конденсатора, щоб запобігти надмірній компенсації.
Для правильної експлуатації конденсатора необхідно передбачити його захист від короткого замикання, підвищеної напруги та струму, а також установити в ланцюзі конденсатора пристрій для обмеження пускового струму (наприклад, послідовний реактор або спеціальні контакти CJ19).
Перед тим як торкнутися конденсатора або виконати його перевірку, необхідно відключити його від мережі, а потім закоротити його контакти.
Контакти конденсатора та провідники повинні бути надійно з'єднані. Провідність провідників повинна в 1,43 раза перевершувати номінальний струм конденсатора.
Відстань між верхньою поверхнею конденсатора та іншими елементами повинна бути не менше 20 мм. Це необхідно для правильної роботи захисту від підвищеного тиску. Відстань між сусідніми конденсаторами повинна бути достатньою для забезпечення надійного охолодження обладнання.
У разі несправності конденсатора, закінчення його терміну служби або спрацювання захисту від підвищеного тиску верхня сторона конденсатора трохи здувається, після чого конденсатор виходить з ладу. Користувачі повинні періодично вимірювати робочий струм і температуру поверхні конденсаторів, а також своєчасно замінювати їх.

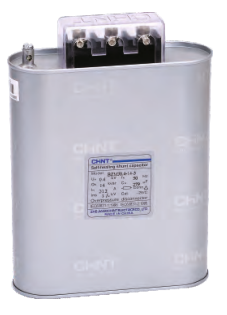

Самовідновлюваний шунтуючий конденсатор BZMJ

Загальні відомості

Номінальна напруга: 1000 В змінного струму.
Застосування: для збільшення коефіцієнта потужності та покращення якості живлення.
Стандарти: МЕК/EN 60831-1:2002.

Умови експлуатації

Температура -25 ~ +50 °C; Вологість 50% (40°C) / 90% (20°C); Висота 2000 м; Без небезпечних газів та вібрацій.

Технічні характеристики

Напруга: (0,23 ~ 1,0) кВ. Частота: 50 або 60 Гц.
Потужність: 1 ~ 60 кВАр. Похибка: -5 ~ +10%.
Допустиме перенапруження: 1,1 Un; Допустимий струм: 1,3 In.
Саморозряд: падіння з 2 Un до 75 В протягом 3 хвилин.

Особливості

Компактна конструкція та надійна якість завдяки передовій технології та чудовим імпортним матеріалам.
Може використовуватися в місцях з підвищеною температурою навколишнього середовища та перепадами напруги.
Хороші герметизуючі властивості; вихідні клеми для зручного та надійного підключення проводів.
Стаціонарного типу, зручний для монтажу, має елегантний вигляд завдяки новим монтажним штифтам.
Без фарбування завдяки використанню металевого корпусу з покриттям.
У конструкції конденсаторів застосовується рідкий діелектрик, тому монтаж необхідно здійснювати тільки у вертикальному положенні для збереження всіх характеристик пристрою.

Примітка

Простежити за тим, щоб конденсатори використовувалися тільки в зазначених умовах, включаючи належні температуру, напругу та струм, оскільки підвищена напруга та струм можуть призвести до скорочення терміну служби конденсатора.
Необхідно враховувати наступне, якщо конденсатор підключений до системи паралельно:
a. У разі струморегулювальної системи та системи електрообладнання конденсатор не можна підключати напряму.
b. Робочий струм конденсатора повинен бути меншим за струм холостого ходу двигуна паралельно включеного двигуна.
c. Якщо трансформатор не має навантаження, конденсатор повинен припинити роботу.
Якщо конденсатор підключається до системи паралельно, необхідно передбачити спеціальні перемикачі, контактори та реле макс. струму.

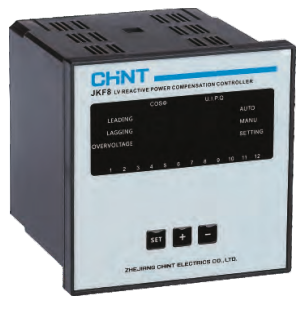

Контролер для компенсації реактивної потужності JKF8

Загальні відомості

JKF8 — контролер компенсації реактивної потужності (далі — "контролер") — контролер спеціального типу, що забезпечує компенсацію реактивної потужності в низьковольтних розподільних мережах.

Особливості

Завдяки комбінованому керуванню реактивною потужністю та коефіцієнтом потужності контролер забезпечує надійне введення при низьких навантаженнях та запобігає кидкам струму при комутації.
Відображення стану мережі в реальному часі, включаючи такі параметри, як коефіцієнт потужності, напруга, струм, активна та реактивна потужність та ін.
Автоматичне визначення полярності вимірюваного сигналу. При підключенні більше не потрібно турбуватися про дотримання полярності.
Якщо напруга електричної мережі не перевищує 300 В, або якщо вона перевищує зумовлений рівень підвищеної напруги, підключені блоки конденсаторів автоматично та швидко (протягом 5 секунд) від'єднуються від мережі. Відключення відбувається в кілька етапів, значення напруги відображається на дисплеї.
Якщо струм у вторинній обмотці трансформатора струму менше 150 мА, контролер не допускає підключення додаткових конденсаторів. Замість цього підключені блоки конденсаторів автоматично та швидко (протягом 5 секунд) від'єднуються від мережі. Відключення відбувається в кілька етапів.
Час запобігання комутації (керування розмиканням/замиканням контактора) для однієї і тієї ж групи конденсаторів становить 3 хвилини (час розряду конденсатора).
Час від часу контролер автоматично виконує функцію самодіагностики, що полегшує експлуатацію.

Умови експлуатації

Температура навколишнього середовища: -10 °C ... +40 °C.
Відносна вологість: ≤ 50% при +40 °C, ≤ 90% при +20 °C.
Висота над рівнем моря: ≤ 2000 м.
Робоча атмосфера: не повинна містити небезпечних газів та/або парів, провідного або вибухонебезпечного пилу. Не допускається високий рівень механічних вібрацій.
Робоча напруга: 400 В ± 10%.

Регулятор компенсації реактивної потужності серії NWK1

Область застосування

Регулятор серії NWK1-GR оснащений великим РК-дисплеєм з точковою матрицею і меню для реалізації людино-машинного інтерфейсу.
Квантування напруги змінного струму та контроль розподілу потужності здійснюється в діапазоні 100–800 В на частоті 45–65 Гц.
Для розрахунку та аналізу напруги і тока, отриманих методом швидкого перетворення Фур'є, використовується спеціалізована інтегральна схема (ASIC).
Виріб реалізує функції цифрового вимірювання параметрів електромережі, їх запис і зберігання, а також виведення в текстовому (китайська та англійська мови) або графічному вигляді в реальному часі.
Пристрій може проводити аналіз якості живлення, виконувати захист від високих гармонік і має інтерфейс передачі даних RS485.

Умови експлуатації

Температура навколишнього повітря: від –20 до +55 °C.
Вологість повітря не більше 50% при 40 °C і 90% при 20 °C.
Висота над рівнем моря не більше 2500 м.
В навколишньому середовищі не повинно бути агресивних газів, струмопровідного пилу, горючих і вибухонебезпечних речовин.
В місці установки не повинно бути сильних вібрацій.

Основні функції та характеристики

Виріб може виконувати компенсацію реактивної потужності в трифазних мережах або виготовлятися під замовлення для змішаної компенсації в трифазних і однофазних мережах.
Матричний РК-дисплей відображає базовий коефіцієнт потужності, гармоніки, напругу, частоту, струм, активну та реактивну потужність, THDU, THDI, стовпчикову діаграму з 3-ї по 15-ту гармоніку та ін.
Унікальна функція інтелектуального контролю лінії живлення: виріб може контролювати чергування фаз трифазної напруги, полярність і послідовність фаз тока, виконувати програмне перемикання проводів.
Підстройка ємності може проводитися гнучко та зручно за кодовим значенням, значенням рівної ємності або довільним значенням.
Для конденсаторів однакової ємності вибирайте конденсатори згідно з робочою частотою для досягнення збалансованого перемикання.
Якщо використовується більше двох типів конденсаторів з різною ємністю, вибір конденсаторів проводиться автоматично відповідно до необхідної реактивної потужності, шляхом їх підключення або відключення один за одним, з урахуванням кількості необхідних перемикань.
Для схем компенсації, в які входять конденсатори однакової та різної ємності, підходящі конденсатори вибираються залежно від требуємої реактивної потужності, а потім проводиться їх підключення відповідно до робочої частоти, причому спочатку підключаються конденсатори з меншою робочою частотою.
Даний режим найбільше підходить для користувачів із мінливою електричною нагрузкою або частою невеликою нагрузкою розподільного трансформатора.
Ємність конденсаторів, які були відключені або мають несправність, установлюється рівною 0, після чого ці конденсатори більше не використовуються.
Виріб має чудовий механізм видачі аварійних сигналів.
На РК-дисплей виводяться підказки (китайською мовою) про перевантаження по напрузі, знижений струм, великий коефіцієнт гармонік, оціночне значення коефіцієнта потужності, а також інші повідомлення з використанням дружнього інтерфейсу.
Підключіться до системи SCADA і ПЛК через комунікаційний інтерфейс RS485, налаштуйте протокол зв’язку виробу і напряму з’єднайтеся з програмним забезпеченням промислових систем управління для передачі даних.

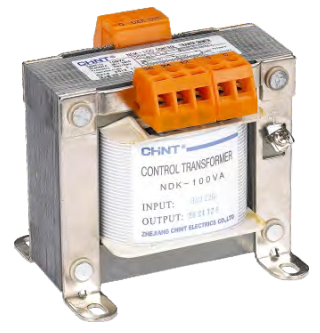

Трансформаторы однофазные NDK

Характеристики

Однофазные понижающие трансформаторы серии NDK мощностью 25-5000 ВА предназначены для питания цепей управления и сигнализации оборудования, местного освещения.

Условия эксплуатации

Температура окружающей среды: от -25°C до +40°C.
Высота над уровнем моря: не более 2000 м.
Относительная влажность воздуха: не более 95%.
Категория размещения: 3.
Стандарт соответствия: МЭК 61558-2-6.

Преимущества Высокая безопасность и надежность, экономия энергии и другие. По требованию заказчика характеристики устройства могут быть кастомизированы.
