Електронні таймери та контактори для керування електрообладнанням

Таймери електронні NKG3

Опис (Таймери електронні)

Таймери електронні призначені для відліку інтервалів часу, автоматичного ввімкнення / вимкнення електротехнічного обладнання через заданий проміжок часу. Таймери електронні застосовуються в промислових і побутових електроустановках.

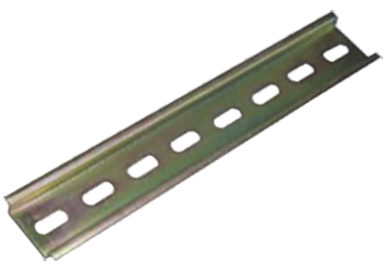

DIN-рейка оцинкована TH35-7.5

Загальні відомості

• DIN-рейка виготовлена з оцинкованої сталі.
• Призначена для встановлення модульного обладнання.

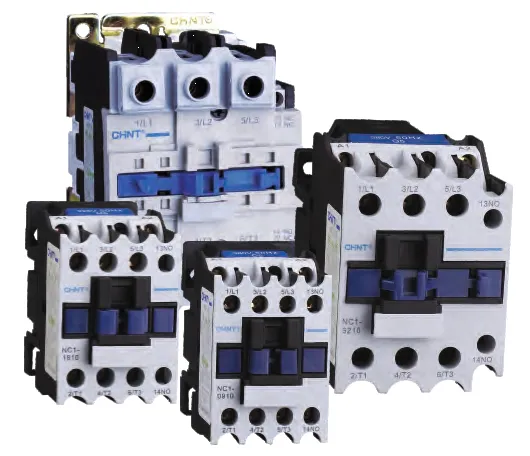

Контактори NC1 9-95А

Переваги виробу

1. Триполюсне та чотириполюсне виконання.
2. Котушка управління постійного та змінного струму.
3. Зносостійкість 1000 тис. циклів.
4. Широкий вибір аксесуарів.
5. Можливість самостійно реалізувати реверсивний контактор, контактор для ланцюгів компенсації реактивної потужності та пускач «зірка-трикутник».

Характеристики

• Сертифікати: CE, VDE, EK, ESC, UKrSEPRO, GOST, RCC, UL.
• Електричні характеристики: до 690 В змінного струму частотою 50/60 Гц, до 95 А.
• Призначення: комутація електричних ланцюгів, у тому числі при підвищеній частоті з управлінням від мережі змінного струму, захист від надструмів при застосуванні спільно з тепловим реле.
• Категорії застосування: AC-3; AC-4.
• Висота над рівнем моря: не більше 2000 м.
• Діапазон температур експлуатації: від -25° до 40°C.
• Категорія розміщення: 3.
• Умови монтажу: на вертикальній площині з допустимим відхиленням від вертикального положення не більше 5°.
• Стандарт відповідності: ГОСТ Р 50030.4.1.

Примітка

Напруга живлення котушок управління (В):

• AC: 24, 36, 48, 110, 230, 380, 440
• DC: 24, 48, 110, 220

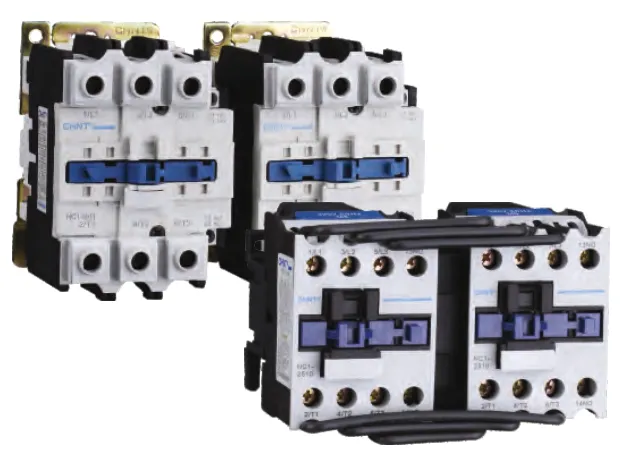

Контактори NC1-N, реверсивного та перемикального типів

Характеристики

• Електричні характеристики: до 690 В змінного струму частотою 50/60 Гц, до 95 А.
• Призначення: управління реверсуванням електродвигунів, перемикання ланцюгів із підвищеною надійністю оперування шляхом механічного блокування.
• Діапазон температур експлуатації: від -25° до 40°C.
• Висота над рівнем моря: не більше 2000 м.
• Ступінь забруднення: 3.
• Категорія розміщення: 3.
• Умови монтажу: на вертикальній площині з допустимим відхиленням від вертикалі не більше 5°.

Конструкція

Конструкція контактора складається з двох контакторів і механічного блокування, з’єднаних разом і встановлених на загальній панелі. Механічне блокування встановлюється між контакторами.

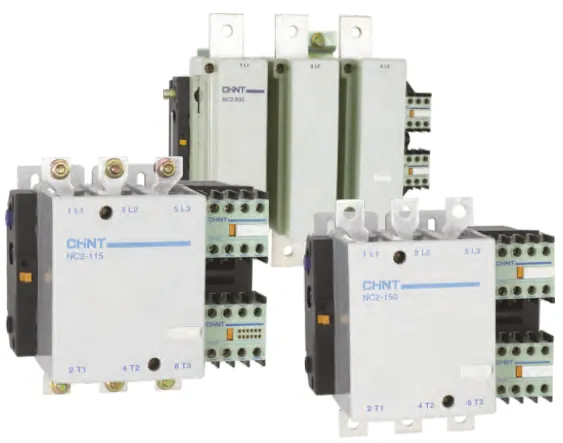

Контактори NС2, 115-800А

Переваги виробу

1. Триполюсне та чотириполюсне виконання.
2. Котушка управління постійного та змінного струму.
3. Зносостійкість 1000 тис. циклів.
4. Широкий вибір аксесуарів.
5. Можливість самостійно реалізувати реверсивний контактор, контактор для ланцюгів компенсації реактивної потужності та пускач «зірка-трикутник».

Характеристики

• Сертифікація: PCT, CE, VDE, UKrSEPRO, RCC, UL.
• Електричні характеристики: до 1000 В змінного струму частотою 50/60 Гц, до 800 А.
• Призначення: комутація електричних ланцюгів, захист від надструмів при застосуванні спільно з тепловими реле.
• Категорії застосування: AC-1, AC-3, AC-4.
• Діапазон температур експлуатації: від -25° до 40°C.
• Висота над рівнем моря: не більше 2000 м.
• Категорія розміщення: 3.
• Умови монтажу: вертикально, з допустимим відхиленням від вертикального положення не більше 5°.
• Стандарт відповідності: ГОСТ Р 50030.4.1.

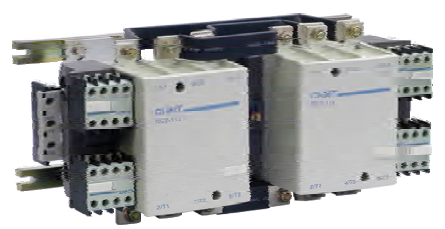

Контактори NC2-N реверсивного та перемикального типів

Характеристики

• Електричні характеристики: до 690 В змінного струму частотою 50/60 Гц, до 800 А.
• Призначення: реверсування електродвигунів, перемикання ланцюгів із підвищеною надійністю оперування за рахунок наявності механічного блокування.
• Діапазон температур експлуатації: від -25° до 40° С.
• Висота над рівнем моря: не більше 2000 м.
• Категорія розміщення: 3.
• Умови монтажу: на вертикальній площині з допустимим відхиленням від вертикалі 5°.
• Стандарт відповідності: ГОСТ Р 50030.4.1.

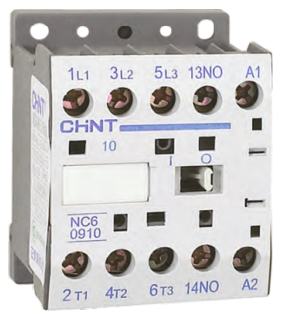

Контактори NC2-N реверсивного та перемикального типів

Характеристики

• Сертифікати: CE, VDE, ESC, UKrSEPRO, GOST, RCC, UL.
• Електричні характеристики: до 690 В змінного струму частотою 50/60 Гц, до 9 А.
• Призначення: комутація електричних ланцюгів, захист від надструмів при застосуванні спільно з тепловими реле.
• Категорії застосування: AC-1, AC-3, AC-4.
• Діапазон температур експлуатації: від -25°C до 40°C.
• Висота над рівнем моря: не більше 2000 м.
• Категорія розміщення: 3.
• Умови монтажу: на вертикальній площині з допустимим відхиленням від вертикалі не більше 30°.
• Стандарт відповідності: ГОСТ Р 50030.4.1.

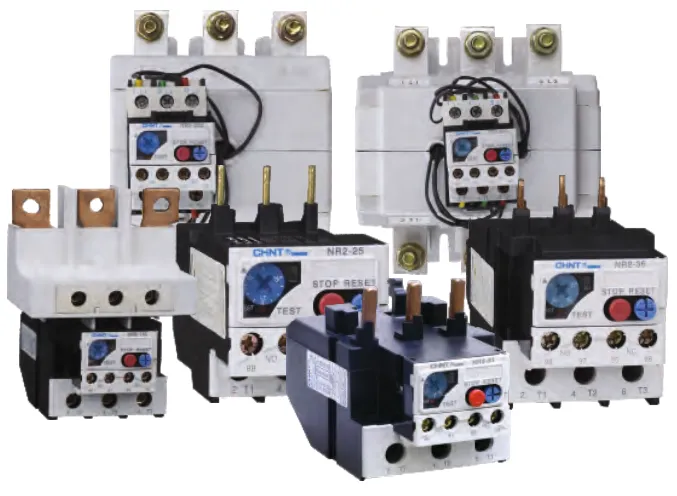

Теплове реле NR2

Характеристики

• Сертифікати: CE, UkrSEPRO, GOST, RCC, UL.
• Електричні характеристики: до 690 В змінного струму частотою 50/60 Гц.
• Клас захисту: 10А.
• Виконання за встановленням та приєднанням:
• а: втичне (тільки для виконань NR2 від 11,5 до 93 А) — монтується безпосередньо на контакти контактора.
• в: що встановлюється окремо (стаціонарне) — доступне для реле всіх виконань (використовується спеціальний адаптер для монтажу на DIN-рейку).
• Стандарт відповідності: ГОСТ Р 50030.4.1.

Відмінні особливості

• Термобіметалеві розціплювачі у 3-х полюсах.
• Наявність регулювання струму спрацьовування.
• Наявність температурної компенсації.
• Наявність індикації спрацьовування.
• Наявність кнопки "TEST".
• Наявність кнопки "STOP" ("ВІДКЛЮЧЕННЯ").
• Наявність можливостей ручного або автоматичного (самовороту) повторного ввімкнення.
• Електрично не пов'язані допоміжні контакти 1 н.в. (нормально відкритий) та 1 н.з. (нормально закритий).

Теплове реле NR2

Область застосування

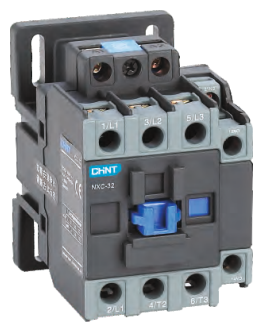

Нові контактори змінного струму NXC мають сучасний дизайн і компактну конструкцію. Вони використовуються, головним чином, для частих запусків і управління двигунами змінного струму, а також для віддаленого замикання/розмикання ланцюга. Їх також можна поєднувати з відповідними реле теплового захисту для створення електромагнітних пускачів.

Сумісні стандарти: IEC 60947-1, IEC 60947-4-1, IEC 60947-5-1.

Параметри

• Номінальний робочий струм (Ie): 6 А – 630 А.
• Номінальна робоча напруга (Ue): 220–690 В.
• Номінальна напруга ізоляції: 690 В (для моделей NXC-06M~100), 1000 В (для NXC-120~630).
• Кількість полюсів: 3P і 4P (4P тільки для NXC-06M~12M).
• Метод управління обмоткою:
• змінний струм (NXC-06(M)~225),
• постійний струм (NXC-06M~12M),
• змінний/постійний струм (NXC-265~630).
• Спосіб монтажу: NXC-06M~100 — встановлення на рейку та монтажну панель;
• NXC-120~630 — тільки на монтажну панель.

Робоча температура: від –35 до +70 °C.

Напруга спрацьовування котушки управління: 70–120% Us.

Теплове реле NR2

Область застосування

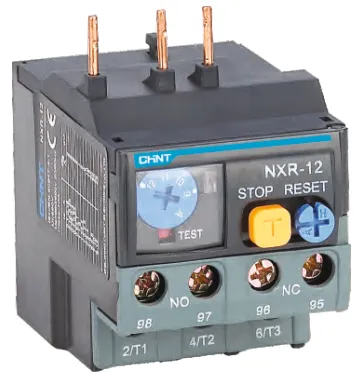

Реле теплового захисту NXR (далі — термореле) використовується для захисту від перевантаження та обриву фази для двигунів змінного струму з частотою 50/60 Гц, напругою до 690 В і силою струму 0,1–630 А. Термореле також забезпечують термокомпенсацію, індикацію дії, автоматичне та ручне скидання, функції зупинки та перевірки. Дані вироби відрізняються стабільністю та надійністю роботи. Термореле можуть підключатися до контакторів або встановлюватися окремо.

Сумісні стандарти: IEC 60947-4-1, IEC 60947-5-1.

Конструктивні характеристики

• Тип з трифазною біметалевою пластиною або електронний тип (NXR-200, NXR-630) зі струмом відключення 10А.
• Із захистом від обриву фази.
• Пристрій для безперервного регулювання струму уставки.
• З термокомпенсацією.
• З індикацією дії.
• З механізмом для проведення випробувань.
• З кнопкою зупинки.
• З кнопкою ручного або автоматичного скидання (NXR-200 та NXR-630).
• Оснащені тільки ручним скиданням (для певних моделей).
• З одним нормально розімкненим контактом і одним нормально замкненим контактом (електрично роздільні).
• Спосіб монтажу: вставляється в спеціальні гнізда контактора (NXR-12, 25, 38, 100) або встановлюється окремо (NXR-200 і NXR-630).

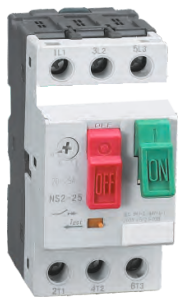

Пускачі NS2 для керування та захисту електродвигунів

Характеристики

• Електричні характеристики: до 690 В змінного струму частотою 50/60 Гц, до 80 А.
• Стандарти відповідності: ГОСТ Р 50030.2, ГОСТ Р 50030.4.1.
• Температурний режим: від –25°C до +40°C. Важливо: температура вище +35°C не повинна безперервно впливати на пристрій більше 24 годин.
• Висота установки: до 2000 м над рівнем моря.
• Допустима вологість:
• При +40°C — не більше 50%.
• При нижчих температурах (наприклад, +20°C) — до 90%.
• Ступінь забруднення середовища: 3 (промислове використання).
• Класи захисту: * 10A (для моделей NS2-25, NS2-25X, NS2-32, NS2-32X) 10 (для моделей NS2-80, NS2-80B).
• Спосіб управління: ручний (за допомогою поворотної ручки або кнопок).
• Монтаж: на вертикальній панелі з допустимим відхиленням не більше 5°. Місця встановлення повинні бути захищені від значних ударів та вібрації.

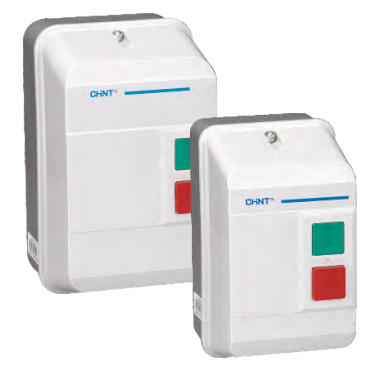

NQ3 Пускачі електромагнітні

Характеристики

• Електричні характеристики: номінальна робоча напруга до 660 В змінного струму (AC), номінальна потужність до 11 кВт, струм до 22 А, частота 50/60 Гц.
• Призначення: призначені для прямого пуску та захисту електродвигунів від перевантажень та випадіння фази.
• Стандарт відповідності: ГОСТ Р 50030.4.1.
• Висота над рівнем моря: не більше 2000 м.
• Діапазон температур експлуатації: від –5°C до +40°C.
• Номінальна напруга котушки управління (змінний струм 50 Гц): 24 В, 36 В, 48 В, 110 В, 127 В, 220 В, 380 В, 415 В.
• Зносостійкість:
• Механічна: 1 000 000 циклів.
• Електрична: 500 000 циклів.
• Ступінь захисту: IP55 (захист від пилу та струменів води, що дозволяє використовувати пускач у вологих та запилених приміщеннях).

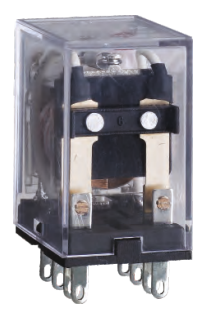

Проміжні реле JZX-22F

Характеристики

Проміжні реле JZX-22F призначені для керування навантаженнями невеликої потужності, що потребують великої кількості комутацій. Широко застосовуються в автоматиці інженерного обладнання будівель, насосів, систем вентиляції, опалення, освітлення тощо, для комутації електричних ланцюгів змінного та постійного струму.

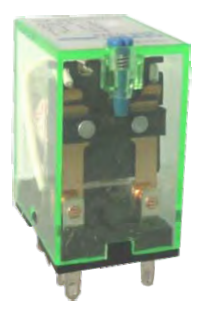

Проміжне реле NJDC-17

Загальні відомості:

• Реле серії NJDC-17 — це компактний пристрій для комутації сигналів та керування малопотужним навантаженням.
• Форми контактів: доступні варіанти 2Z, 2ZS, 3ZS, 4ZS (кількість та конфігурація перемикальних контактів).
• Функціональність: оснащено самоблокувальною кнопкою тестування, що дозволяє перевіряти роботу ланцюга без подачі сигналу на котушку.
• Конструкція:
• Прозорий пилозахисний кожух для візуального контролю контактів.
• Має індикатор стану (як опція) для відображення спрацьовування.
• Монтаж: передбачено різні варіанти монтажу з використанням різних типів цоколів (колодок) на вибір.

Технічні характеристики

• Форма контакту: 2Z(C), 3Z(C), 4Z(C).
• Початковий опір контакту: 100 мОм.
• Матеріал контакту: Сплав срібла (2Z: 10 А; 2ZS, 3ZS: 5 А; 4ZS: 3 А).
• Навантаження на контакт (cos φ = 1,0): 220 В змінного струму / 28 В постійного струму.
• Максимальна напруга перемикання: 250 В змінного струму / 125 В постійного струму.
• Максимальний струм перемикання: 2Z: 10 А; 2ZS, 3ZS: 5 А; 4ZS: 3 А.
• Максимальна потужність перемикання для 2Z: 2200 ВА / 280 Вт.
• Максимальна потужність перемикання для 2ZS, 3ZS: 1100 ВА / 140 Вт.
• Максимальна потужність перемикання для 4ZS: 660 ВА / 84 Вт.
• Електричний термін служби (кількість перемикань): 1 times 10^5 (див. протокол сертифікації).
• Механічний термін служби (кількість перемикань): 1 times 10^7.
