Призначення диференційних вимикачів
Вимикачі диференційного струму
призначені для захисту людей при
прямому чи непрямому контакті з
провідними частинами електроустановок.
Розрахунок величини струму, що проходить через тіло людини при потраплянні під напругу 230 B

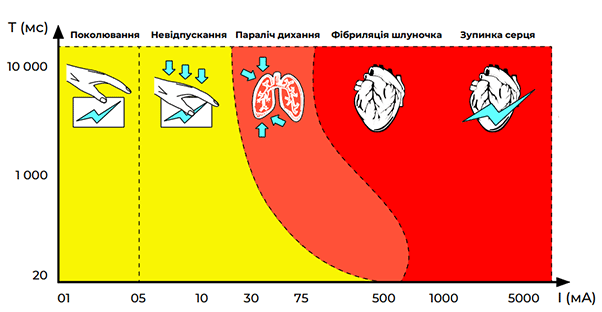

Вплив електричного струму на організм людини
T (мс) – тривалість
впливу в мілісекундах
I (мA) – величина
струму в міліамперах
Фактор небезпеки перебігу струму через тіло людини
Струм величиною в 50 мА протягом
1 секунди – СМЕРТЕЛЬНО НЕБЕЗПЕЧНИЙ!

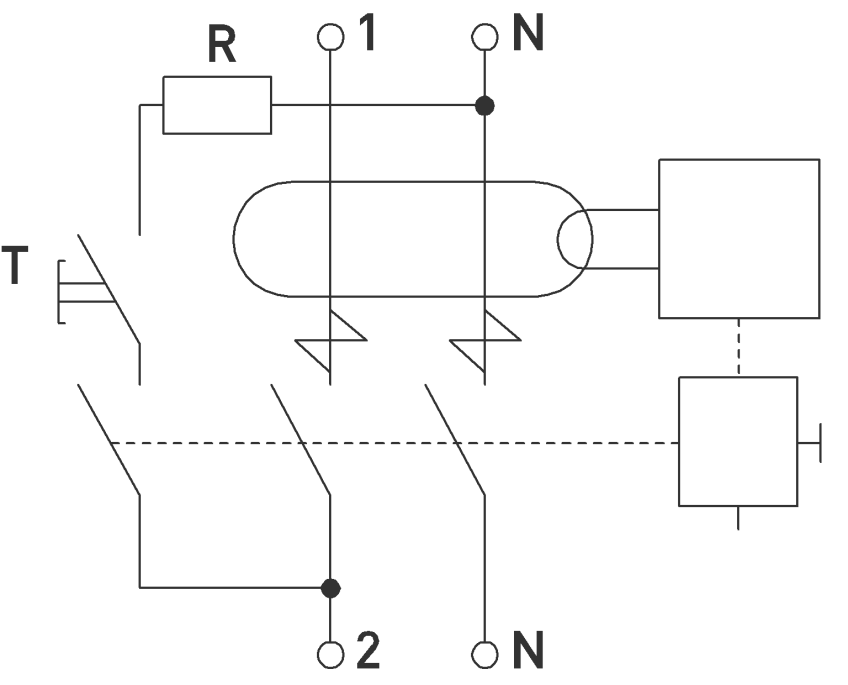

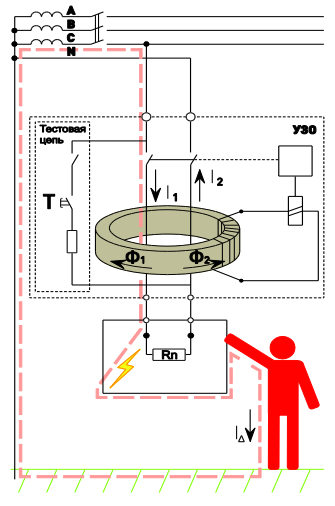

Принцип дії пристрою захисного відключення (ПЗВ)
Принцип дії ПЗВ полягає в порівнянні
струмів фазного провідника і робочого
нульового провідника.

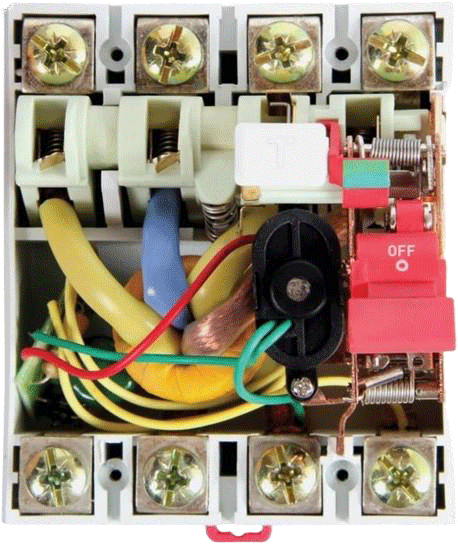

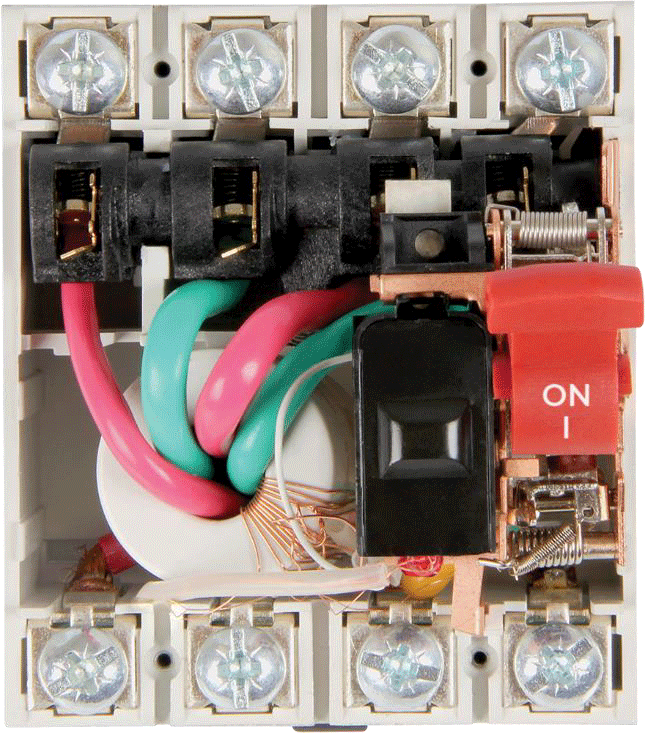

Конструкція ПЗВ
1. Провідники
2. Силові контакти
3. Вторинна обмотка
4. Індикатор положення контактів ПЗВ
5. Рукоятка управління
6. Виконавчий механізм
Маркування
Типи ПЗВ за видом диференційного струму

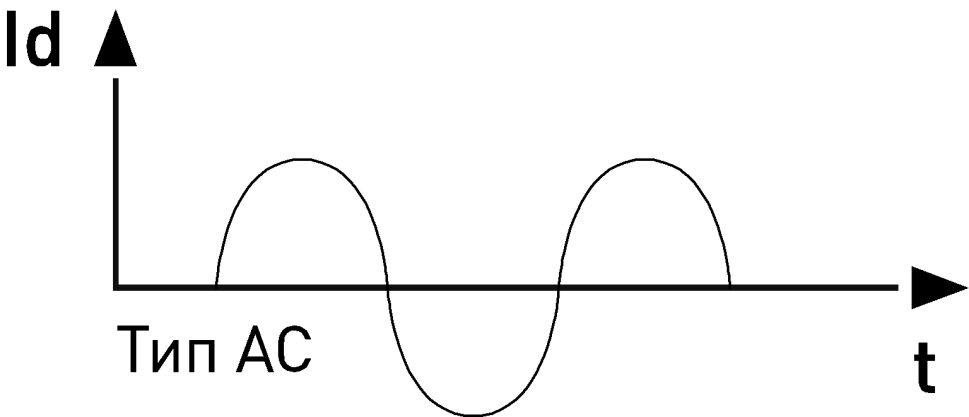

Вимикачі диференційного струму типу АС
реагують на змінний синусоїдальний
диференційний струм.
Типи ПЗВ за видом диференційного струму

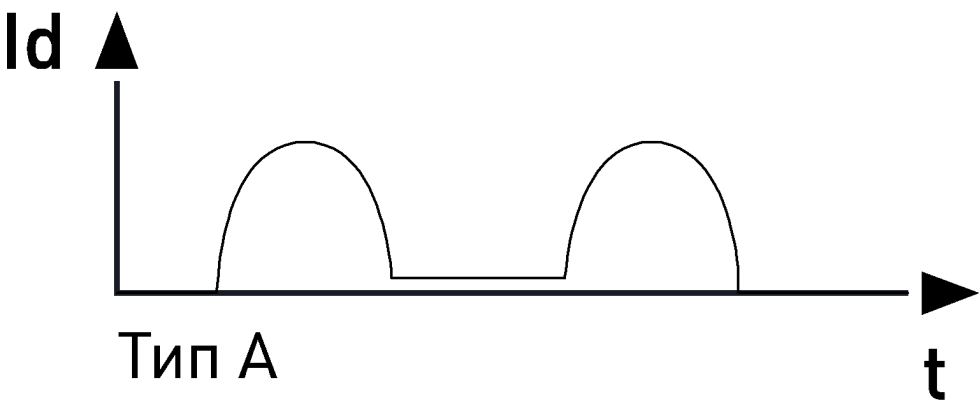

Вимикачі диференційного струму типу А реагують на
змінний синусоїдальний диференційний струм і
пульсуючий постійний диференційний струм
і застосовуються в побуті і промисловості для захисту
ланцюгів з імпульсними блоками живлення тощо.

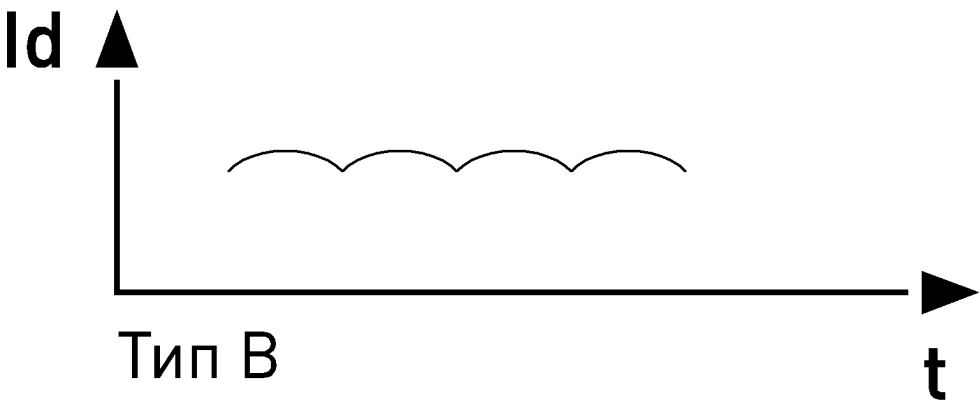

Типи ПЗВ за видом диференційного струму
Вимикачі диференціального струму типу В
реагують на змінний, постійний і випрямлений
диференційний струми і застосовуються в

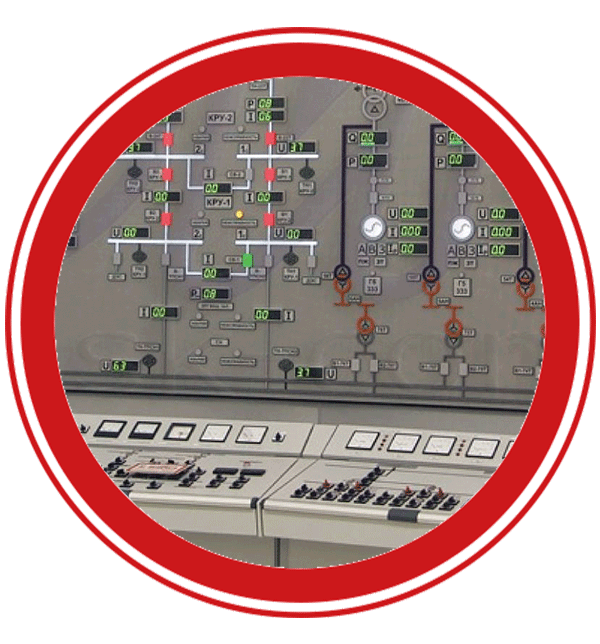

промислових електроустановках зі змішаним
типом живлення.
Конструкція ПЗВ
ЕЛЕКТРОМЕХАНІЧНА

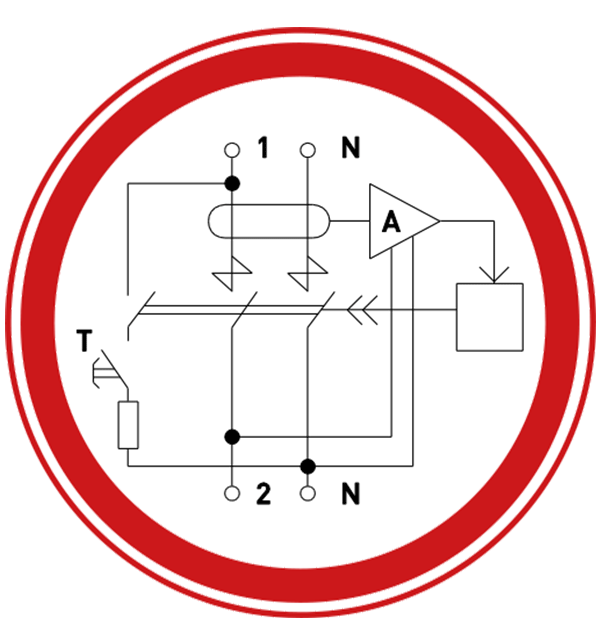

ЕЛЕКТРОННА
Відмінності між електромеханічним та електронним ПЗВ
ЕЛЕКТРОМЕХАНІЧНА
• Вартість вища
• Зберігає працездатність при
обриві робочого нуля та при
зниженні напруги
Відмінності між електромеханічним та електронним ПЗВ
ЕЛЕКТРОННА
• Вартість нижча
• Не працює при обриві робочого
нуля та при зниженні напруги
Вибір номінального струму ПЗВ і уставки струму витоку
Номінальний струм ПЗВ рекомендується обирати більше
номінального струму автоматичного вимикача!
ТЕХНІЧНІ ОСОБЛИВОСТІ І ПЕРЕВАГИ ПРИСТРОЇВ ЗАХИСНОГО ВІДКЛЮЧЕННЯ

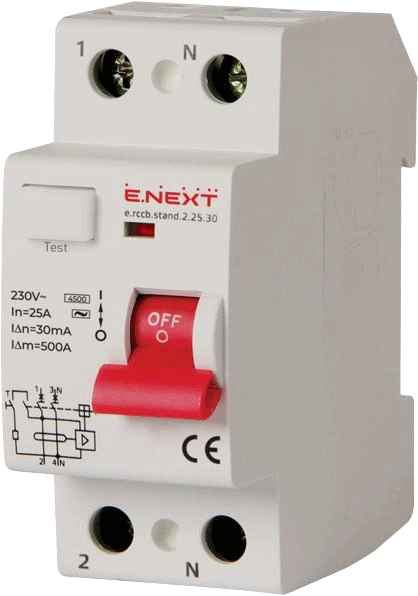

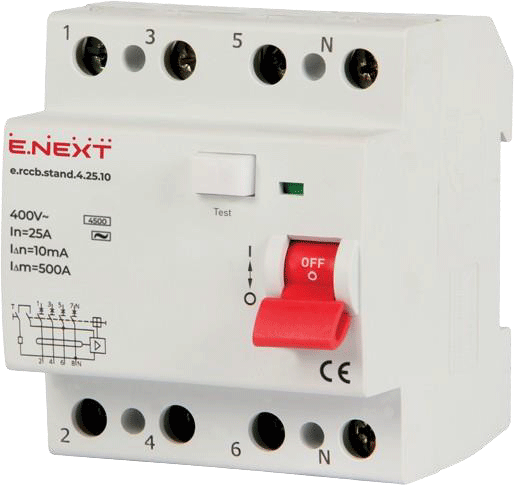

Серія e.rccb.stand
Конструкція: електронна, 10, 30 мА

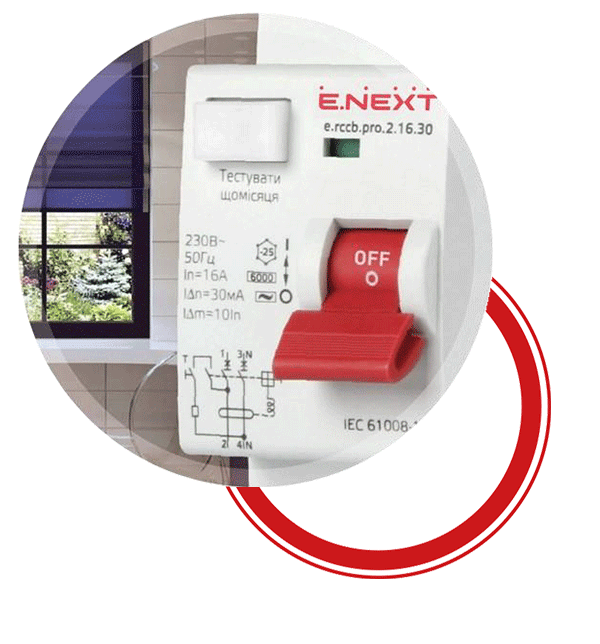

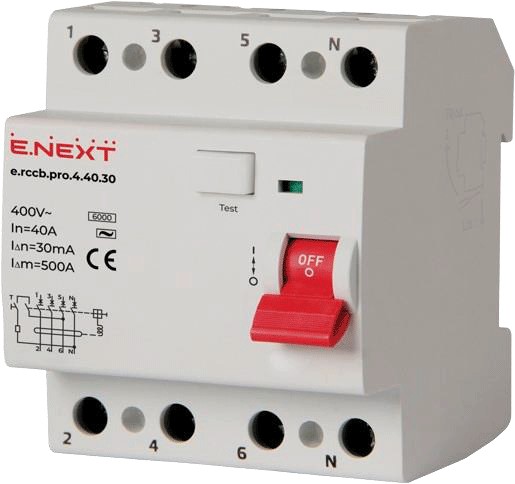

Серія e.rccb.pro
Конструкція: електромеханічна,
10, 30, 100, 300 мА

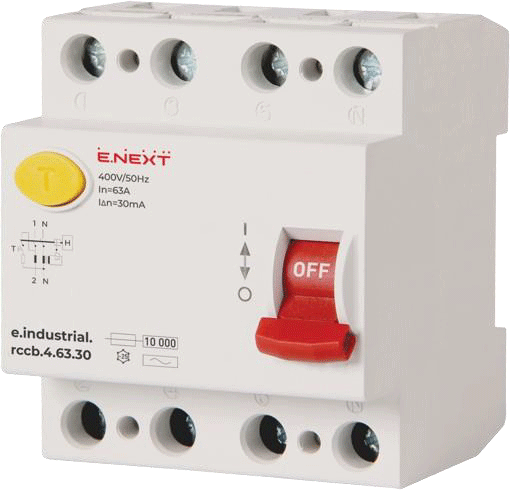

Серія e.industrial.rccb
Конструкція: електромеханічна, 30, 100, 300 мА
Конструктивні особливості ПЗВ e.rccb
Конструктивні особливості ПЗВ e.rccb
ТЕХНІЧНІ ОСОБЛИВОСТІ І ПЕРЕВАГИ ВИМИКАЧІВ ДИФЕРЕНЦІЙНОГО СТРУМУ З ЗАХИСТОМ ВІД НАДСТРУМІВ
Призначення
Призначені для захисту людей при
прямому чи непрямому контакті
і для захисту кабелів і проводів
низьковольтних електричних ланцюгів
від струмів переванта-ження і короткого
замикання.

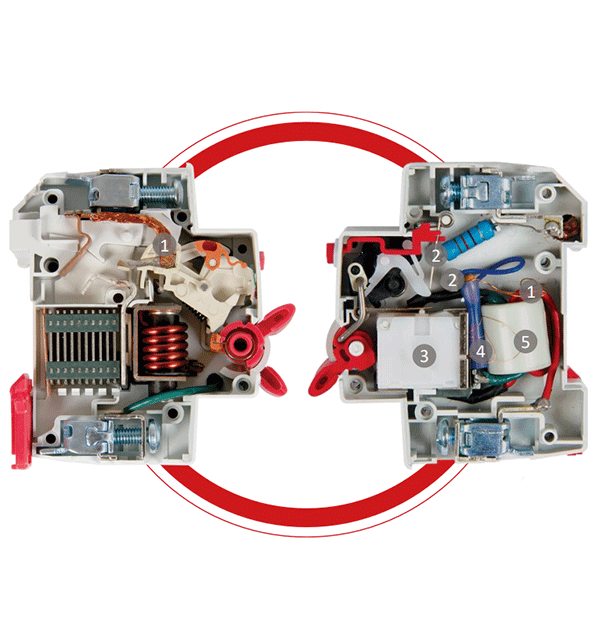

Конструкція ПЗВ із захистом від надструмів
1. Фазний провідник
2. Контакти кнопки
ТЕСТ
3. Виконавчий
механізм
4. Вторинна обмотка
5. Диференційний
трансформатор
Маркування

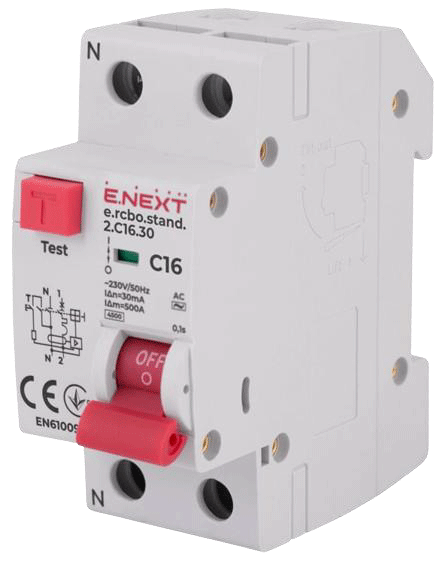

Серія e.rcbo.stand
Конструкція: електронна, 10, 30 мА

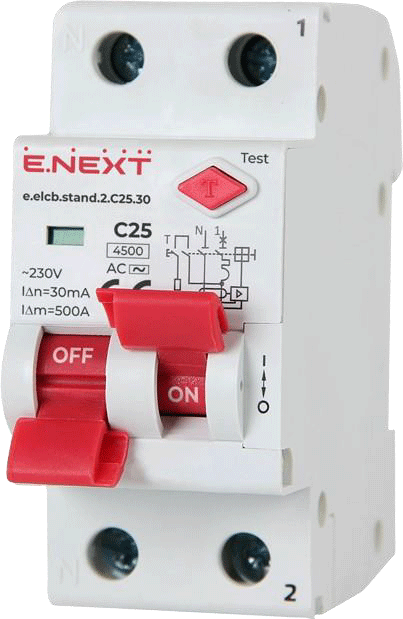

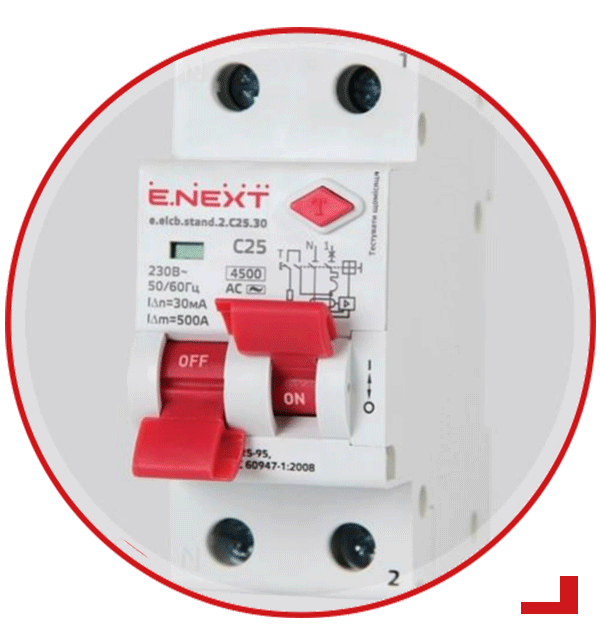

Серія e.elcb.stand
Конструкція: електронна, 30 мА

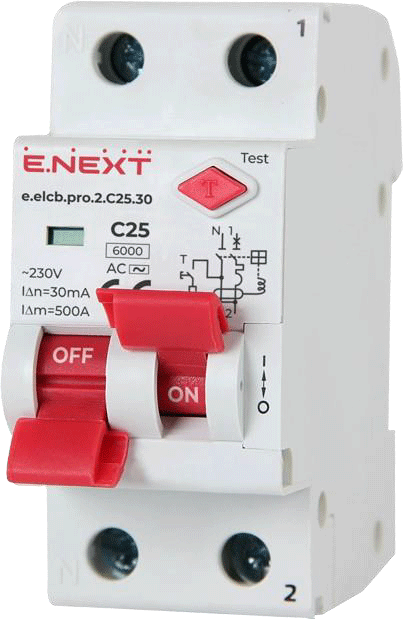

Серія e.elcb.pro
Конструкція: електромеханічна, 30 мА

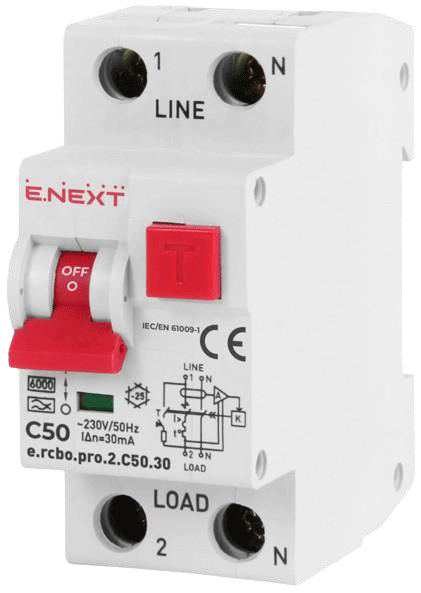

Серія e.rcbo.pro
Конструкція: електронна, 10, 30, 100 мА

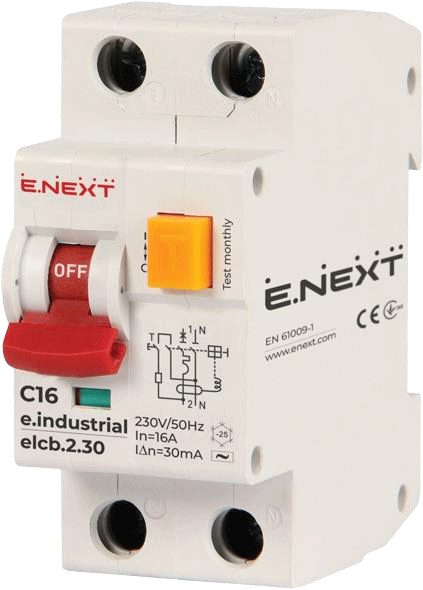

Серія e.industrial.elcb
Конструкція: електромеханічна, 30, 300 мА
Маркування
Конструктивні особливості e.elcb
Конструктивні особливості ПЗВ e.rccb

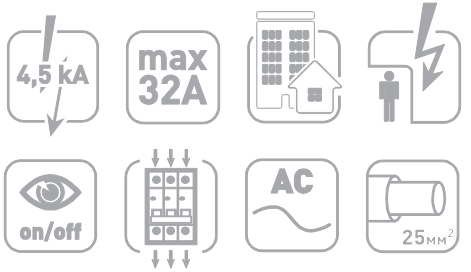

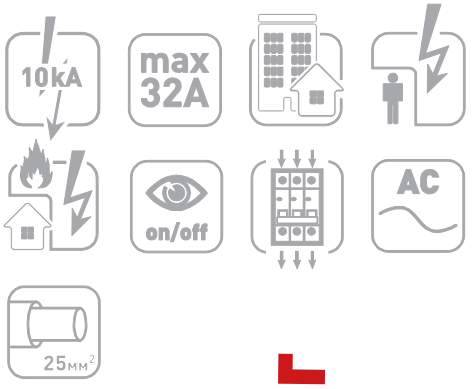

Базові переваги
