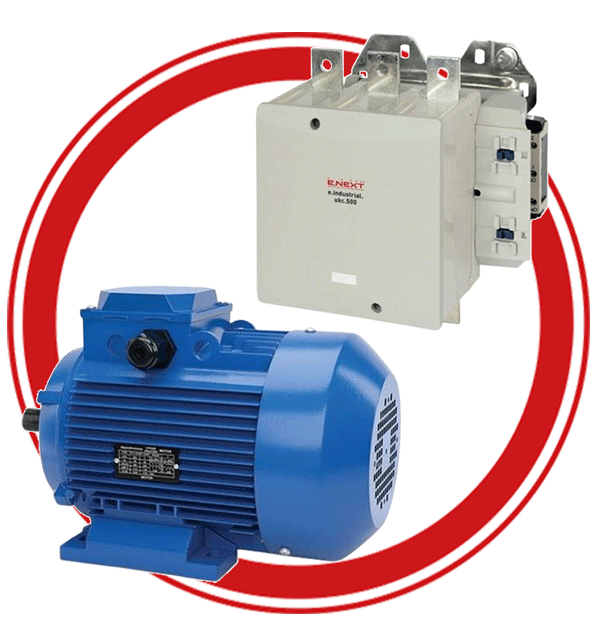

Призначення
Контактори призначені для використання в схемах
управління низьковольтних електроприводів, а
також управління ланцюгами освітлення,
активними, слабоіндуктивними і ємнісними
навантаженнями.

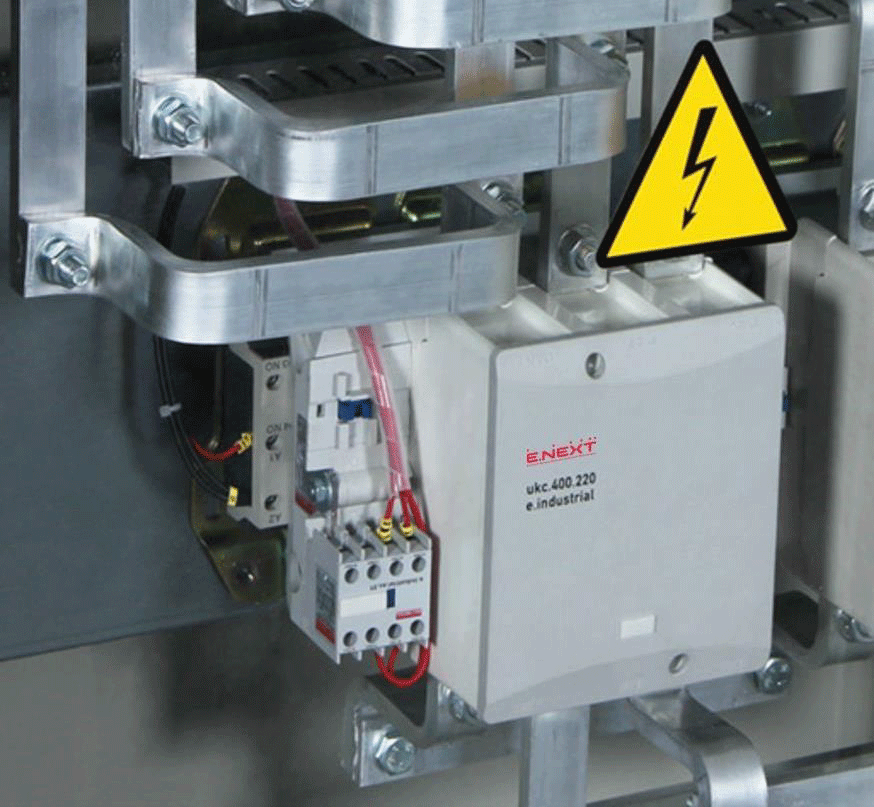

Галузі застосування
Контактори застосовуються у всіх випадках, де необхідно дистанційне керування
асинхронними електродвигунами або іншим навантаженням, наприклад: освітлення,
в схемах автоматичного введення резерву тощо.

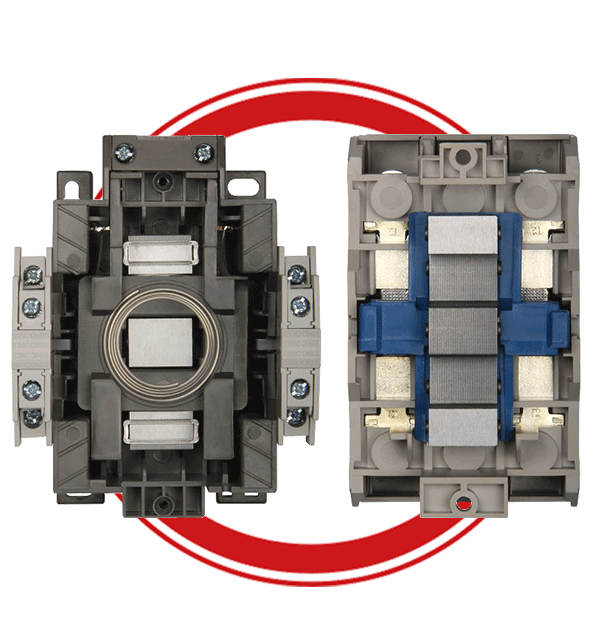

Конструкція
1. Контактні затискачі котушки управління;
2. Короткозамкнений виток;
3. Пружина;
4. Котушка управління;
5. Нерухома частина магнітопроводу;
6. Додаткові контакти;
7. Рухома частина магнітопроводу;
8. Траверса з рухомими силовими
контактами;
9. Нерухомі силові контакти
.
КОНТАКТОРИ СЕРІЇ PROFESSIONAL & INDUSTRIAL

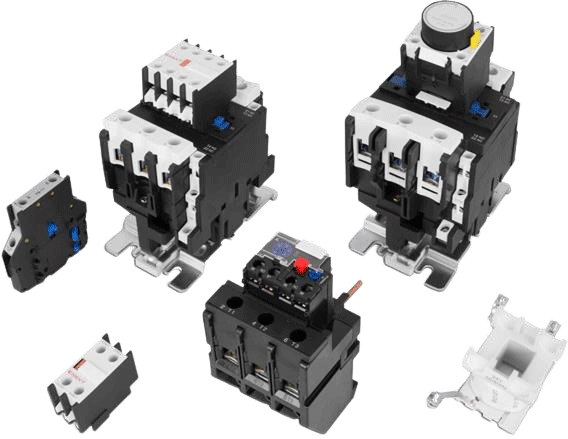

Cерія e.pro.ukc

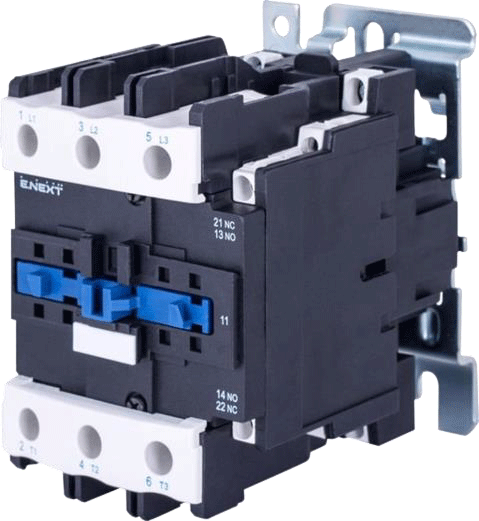

Конструктивні особливості e.pro.ukc
1. Cрібловмісні напайки на рухомих
та нерухомих контактах;
2. Додаткові контакти у комплекті;
3. Корпус контакторів виконаний
з термостійкого пластику, який
не підтримує горіння.

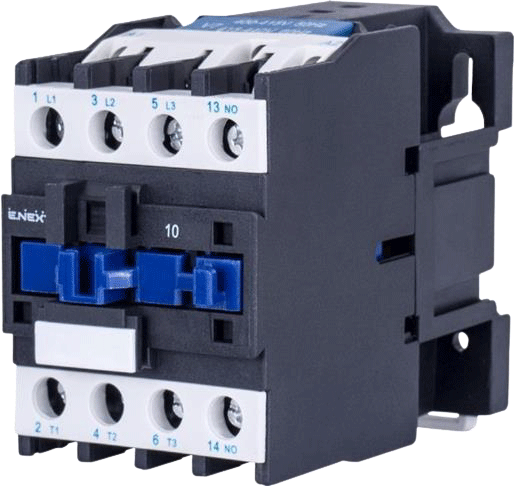

Додаткове обладнання
1. Контактори виконані у 4 габаритних
розмірах;
2. Контактори 1 та 2 габариту 9…32 А
мають лише 1NO або 1NC додатковий
контакт;
3. Контактори 3 та 4 габариту 40…95 А
мають 1NO+1NC додатковий контакт;
4. Котушки управління 24 В, 36 В, 110 В,
230 В або 400 В.

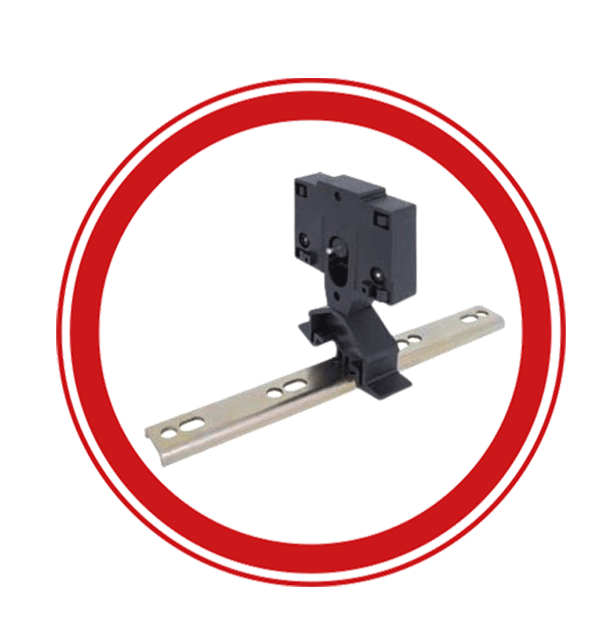

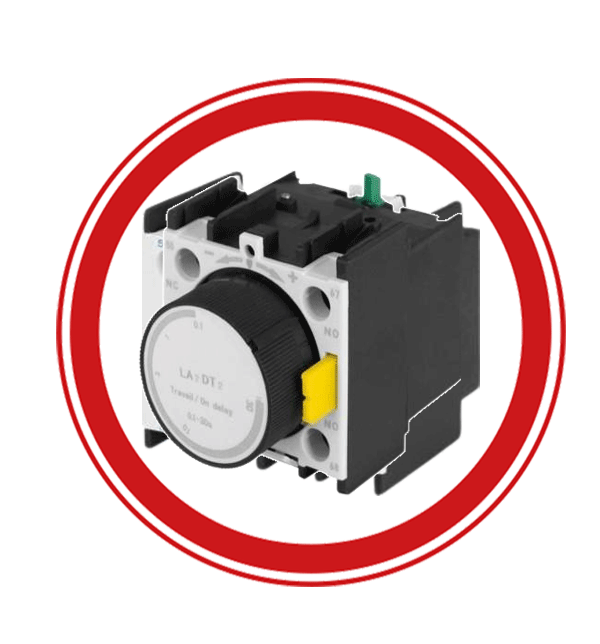

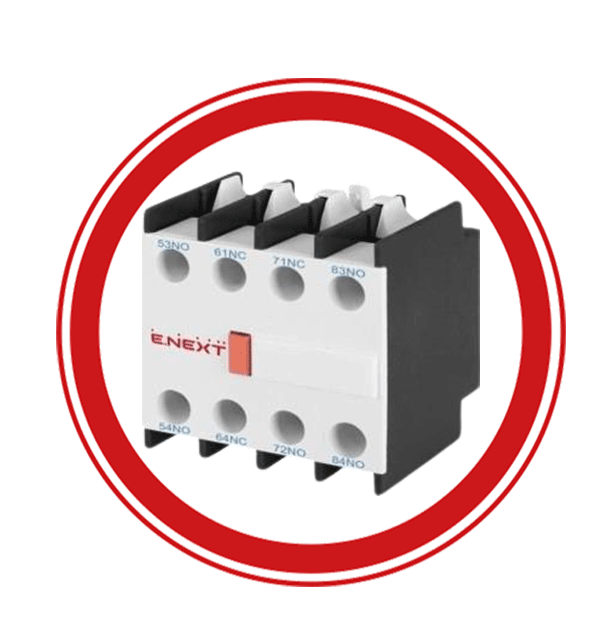

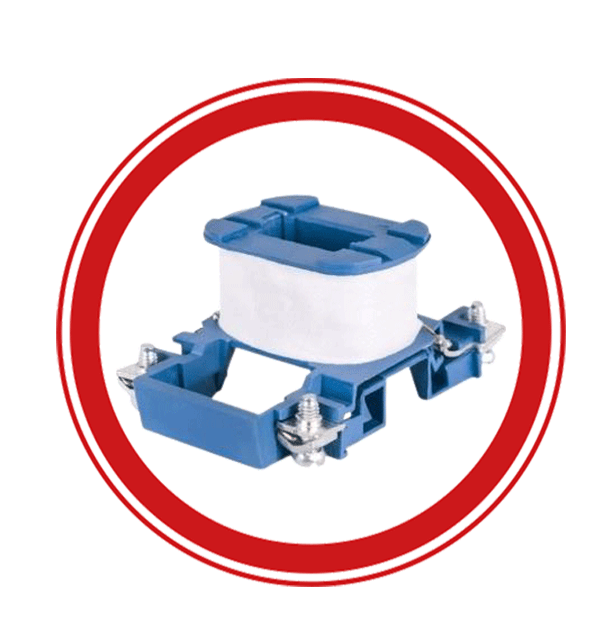

Додаткове обладнання
1. Контактні приставки затримки часу;
2. Додаткові контакти;
3. Котушки управління;
4. Блок реверсу контакторів.

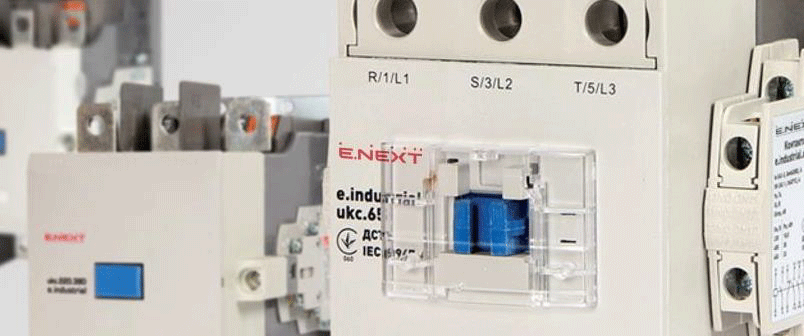

Cерія e.industrial.ukc

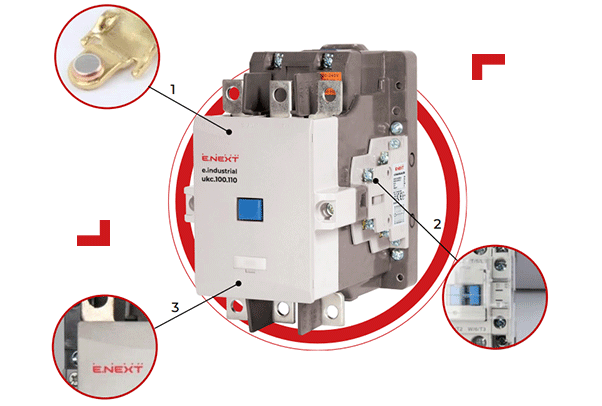

Конструктивні особливості e.industrial.ukc
1.Cрібловмісні напайки на рухомих та
нерухомих контактах;
2. Додаткові контакти у комплекті;
3. Корпус контакторів виконаний з
термостійкого пластику, який не
підтримує горіння.

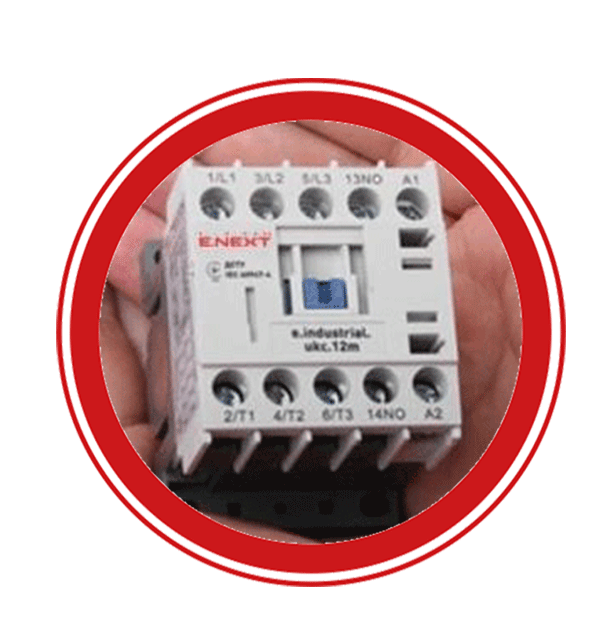

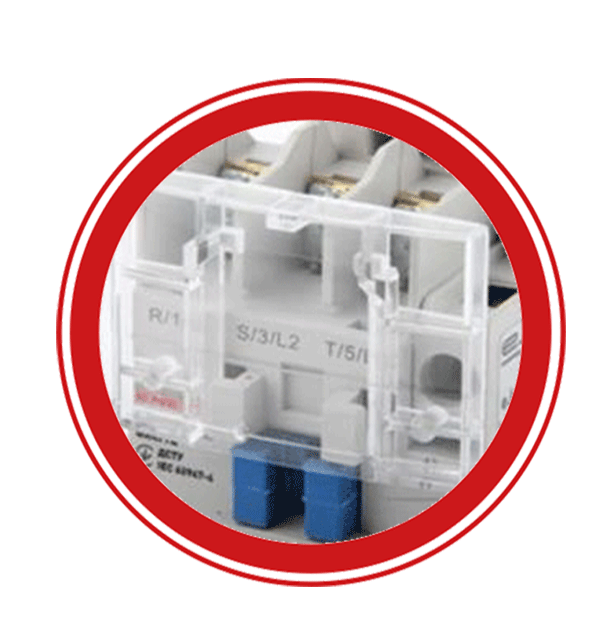

Конструктивні особливості e.industrial.ukc
На місці установки додаткових пристроїв
знаходиться захисна кришка, яка запобігає
потраплянню пилу до контактної групи
і до магнітопроводу.
Короткозамкнений виток на нерухомій
частині магнітопровода запобігає
залипанню і брязкоту контактів.

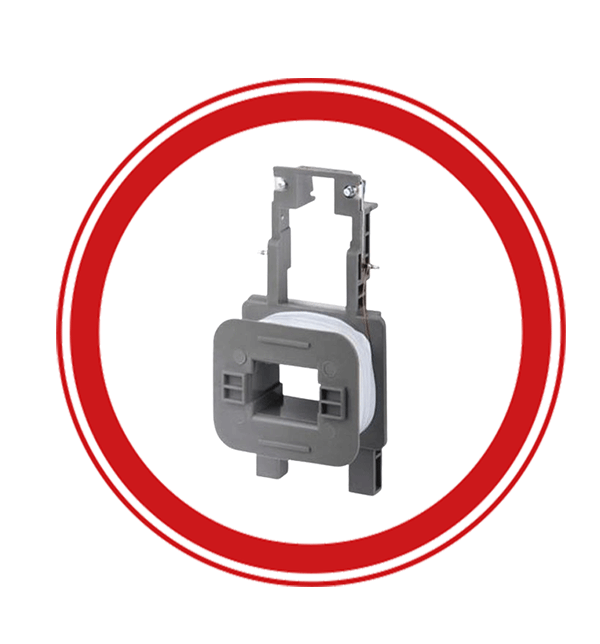

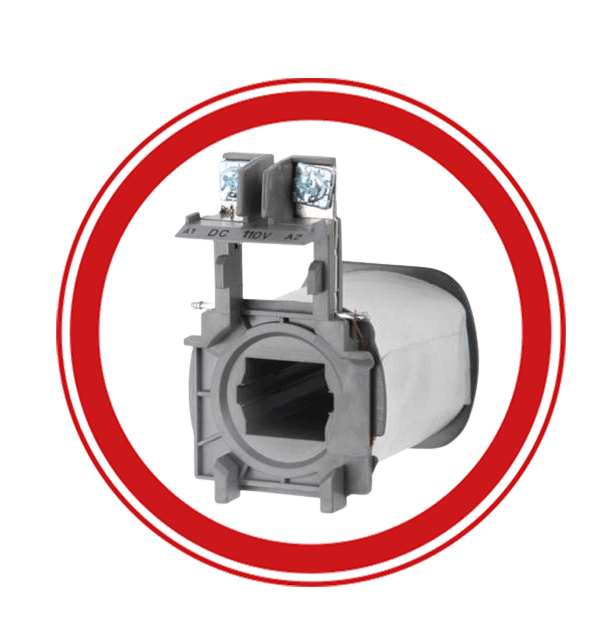

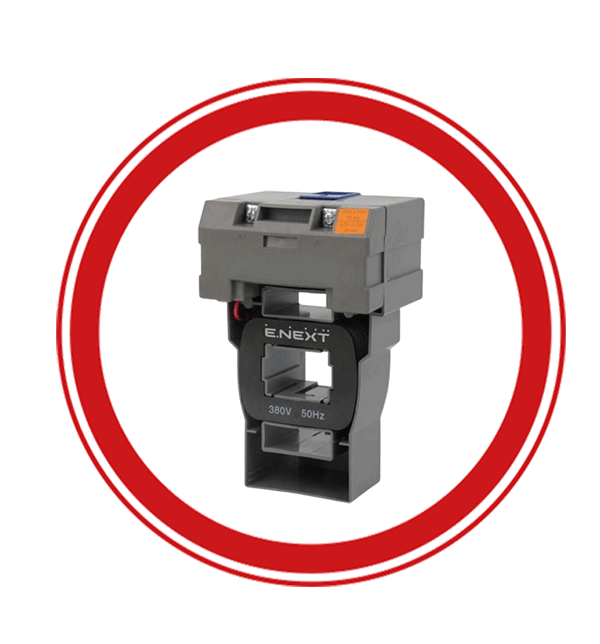

Конструктивні особливості e.industrial.ukc
1. Контактори до 85 А забезпечуються котушками управління на
напругу змінного струму 24…380 В;
2. Контактори з номінальними струмами 100…220 А комплектуються
котушками управління змінною напругою 110…380 В.

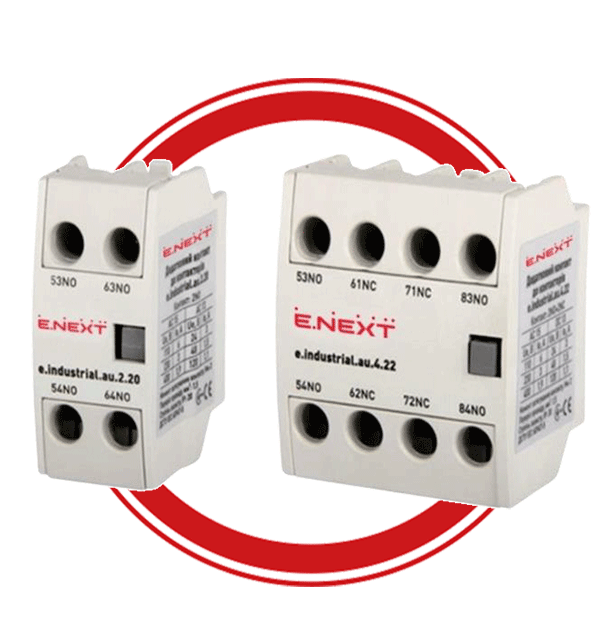

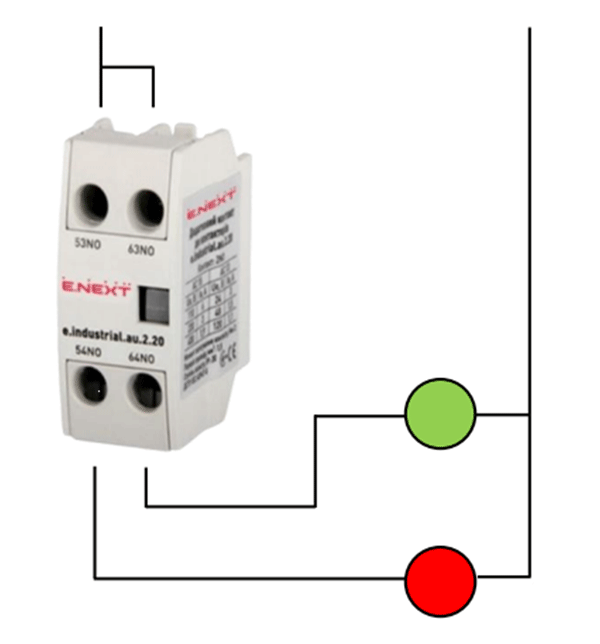

Контакти додаткові е.industrial.au
Додаткові контакти призначені для збільшення додаткової контактної
групи контактора при використанні в схемах автоматичного введення
резерву, реверсування електродвигуна тощо.

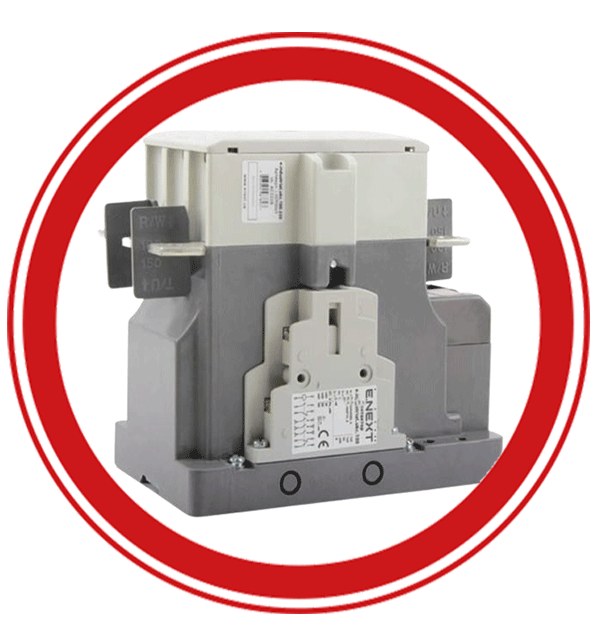

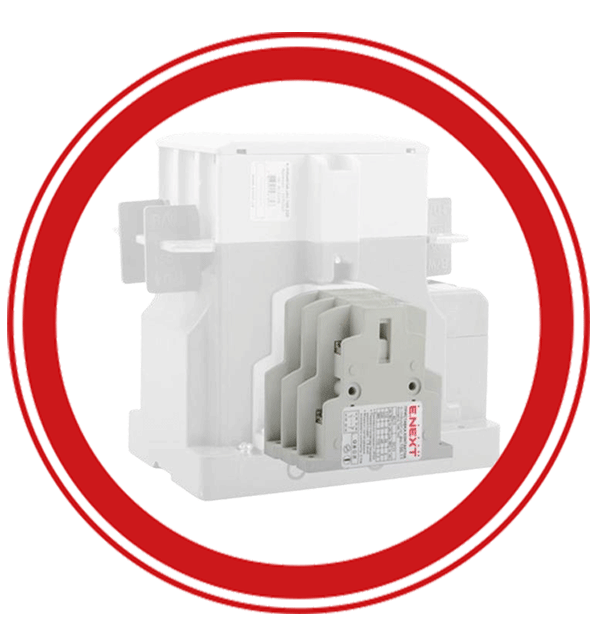

Контакти додаткові е.industrial.au
Важливою особливістю додаткових контактів є те, що для контакторів
розміром 100-220 А їх можливо встановлювати один на інший.

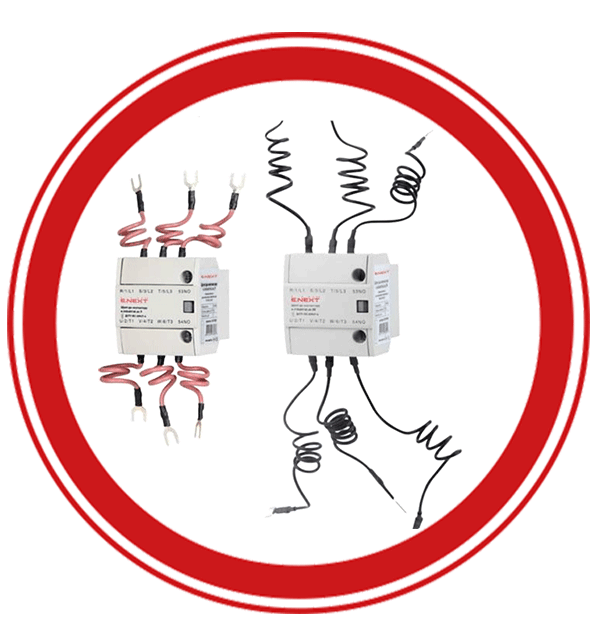

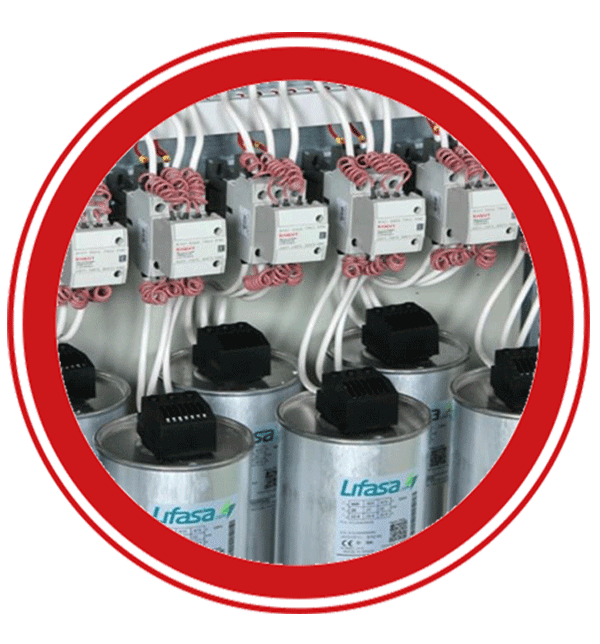

Приставки шунтові е.industrial.aс
Приставки шунтові призначені для обмеження пускових струмів при комутації
конденсаторів в схемах компенсації реактивної потужності.

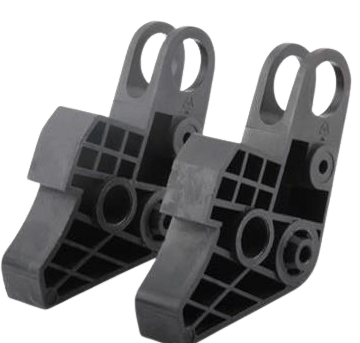

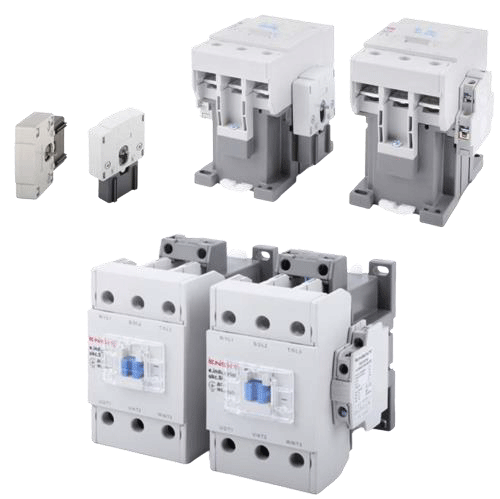

Механічні блокування е.industrial.ar
Механічне блокування (блок реверсу)
призначені для взаємного блокування
контакторів від одночасного включення
у схемах реверсування, пуску двигуна
«зірка-трикутник», автоматичного
введення резерву тощо.
Механічні блокування е.industrial.ar
Компанія пропонує механічні блокування для всіх номіналів контакторів від 6 до 800 А.
ТЕПЛОВІ РЕЛЕ СЕРІЇ e.pro.ukh & e.industrial.ukh

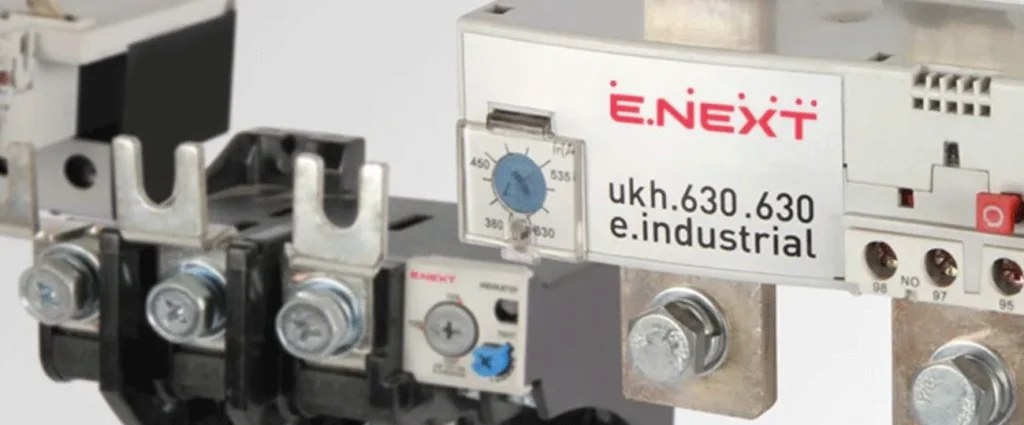

Cерії e.pro.ukh та e.industrial.ukh
Призначення
Теплові реле призначені для захисту трифазних асинхронних електродвигунів з
короткозамкненим ротором від: перевантаження, асиметрії навантаження та обриву
фази.

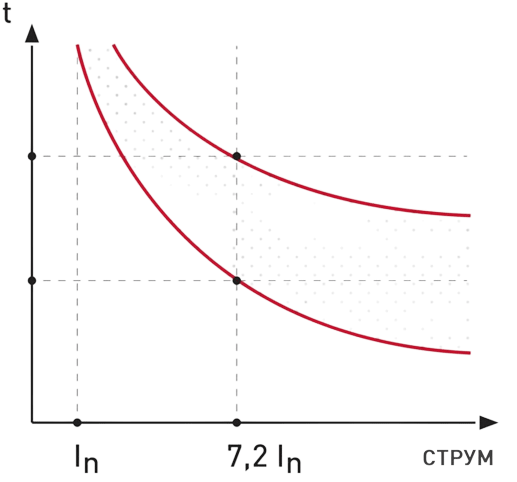

Клас розчіплення
Клас розчіплення вказує на
проміжок часу, за який теплове реле
спрацьовує при струмі 7,2 In.
Відзначимо що, теплові реле E.NEXT
мають клас спрацьовування 10 А.

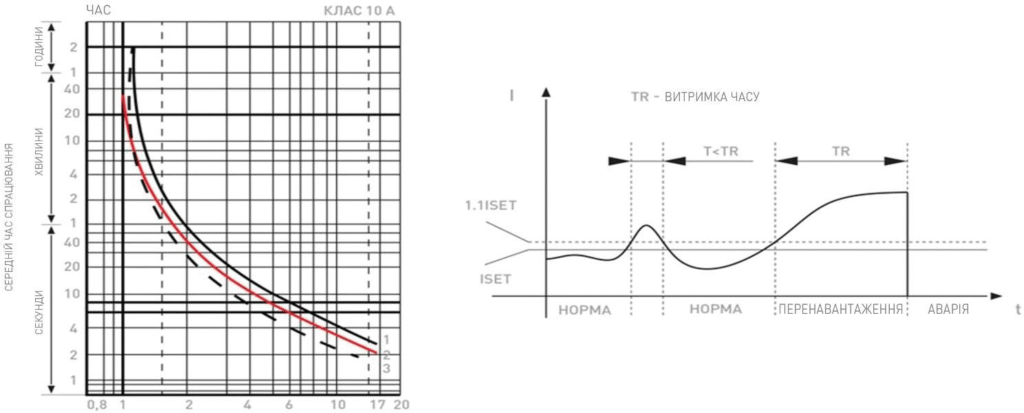

Перед нами графік залежності часу
від сили струму.
• Клас 10 А
2 < Тр ≤ 10 секунд
• Клас 10
4 < Тр ≤ 10 секунд
• Клас 20
6 < Тр ≤ 20 секунд
• Клас 30
9 < Тр ≤ 30 секунд

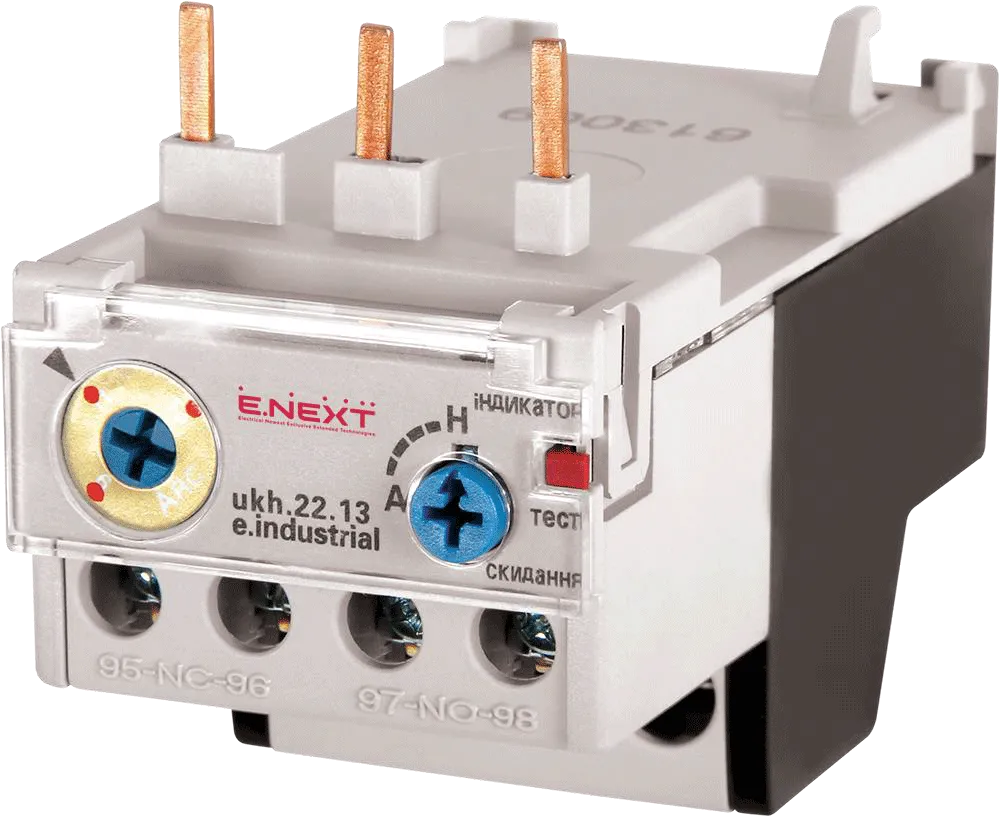

Елементи управління
1. Штирьові контакти підключення
до контактора;
2. Диск регулювання уставки
спрацьовування;
3. Кнопка «ТЕСТ»;
4. Перемикач повторного зведення;
5. Додаткові контакти;
6. Контактні затискачі для приєднання
провідників навантаження.

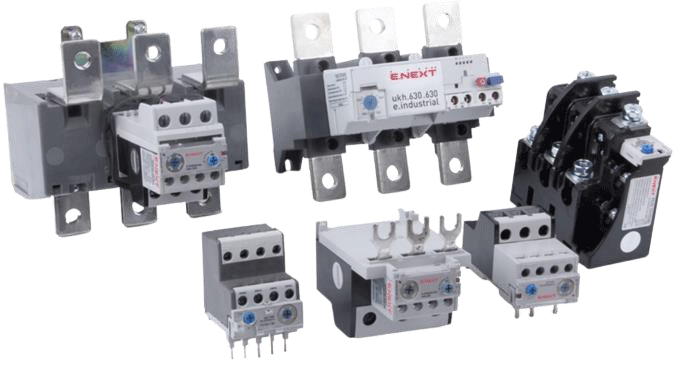

Асортиментний ряд теплових реле
Компанія пропонує теплові реле для всіх номіналів і габаритів контакторів до 630 А.
РЕЛЕ ЗАХИСТУ ДВИГУНА e.control.m
Призначення
Напруга мережі, В
Реле захисту двигуна призначені для безперервного контролю та захисту трифазних
асинхронних електродвигунів з короткозамкненим ротором від: перевантаження,
асиметрії навантаження, обриву фази.

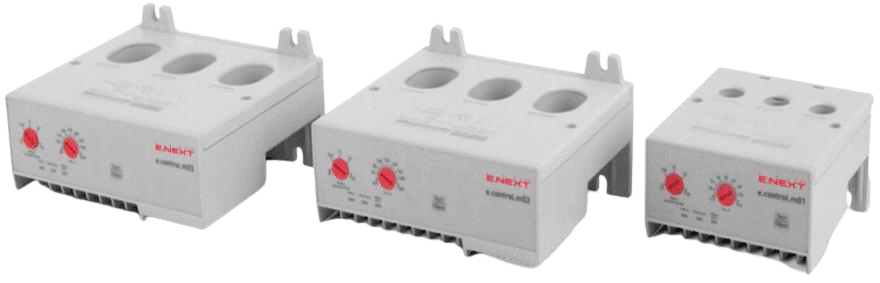

Асортимент е.control.m
В асортименті Компанії E.NEXT-Україна представлені реле захисту двигуна для захисту
асинхронних двигунів з номінальним струмом 1…400 A.

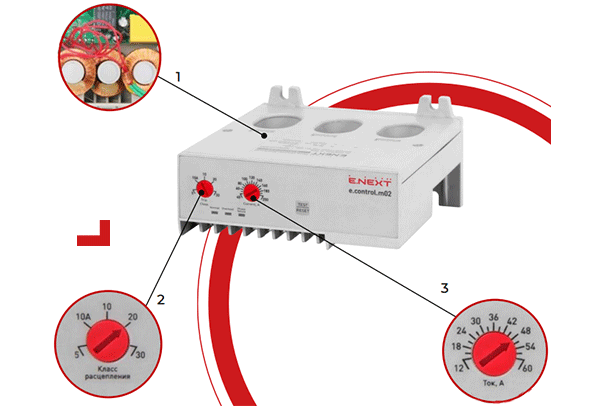

Конструктивні особливості е.control.m
1. Наявність датчиків струму в реле
дозволяє миттєво реагувати на
струми перевантаження, асиметрію і
обрив фази;
2. Можливість вибору класу
розчіплення, що дозволяє підібрати
характеристики для будь
-якого
двигуна;
3. Широкий діапазон регулювання
уставки спрацьовування.
Особливості експлуатації е.control.m

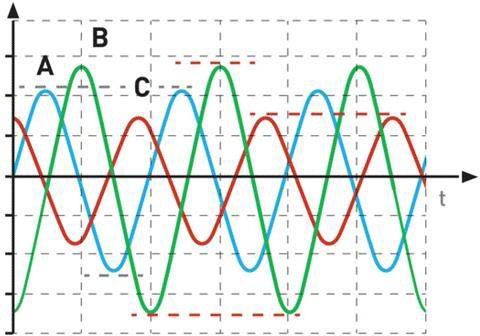

При неповнофазному режимі роботи двигуна теплове реле спрацює зі значною
витримкою часу. Електронне реле e.control.m спрацює не більше, ніж за 3 сек.
Теплове реле
Реле захисту двигуна

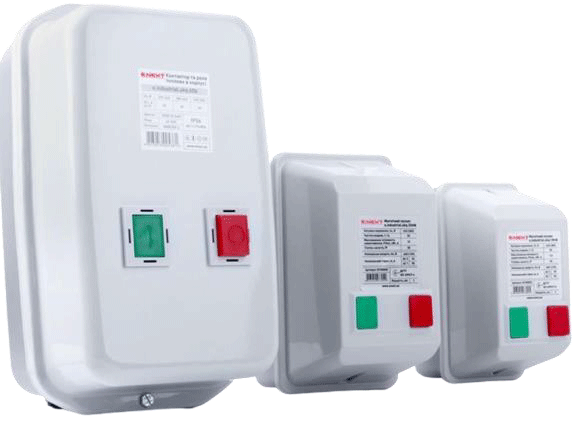

МАГНІТНИЙ ПУСКАЧ e.industrial.ukq
Призначення
Магнітні пускачі призначені для управління низьковольтним електроприводом для
пуску, зупинки і захисту трифазних асинхронних електродвигунів з короткозамкненим
ротором від перевантаження, асиметрії навантаження, обриву фаз. Компанія E.NEXTУкраїна пропонує магнітні пускачі на струм до 85 А і ступенем захисту IP55.

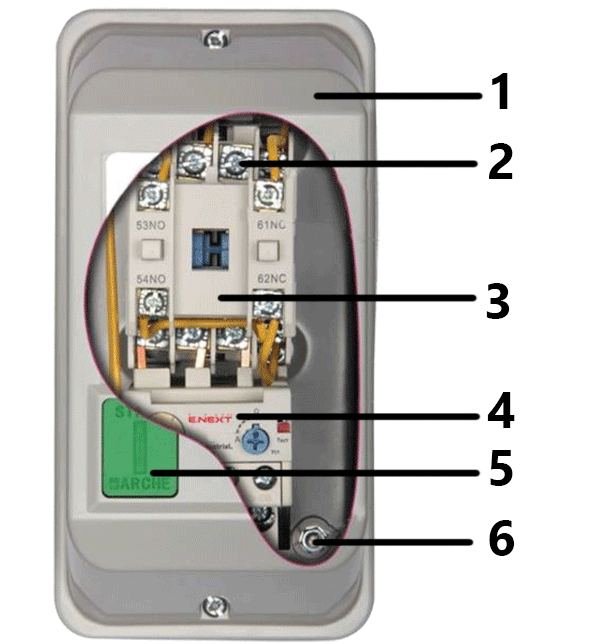

Конструкція магнітного пускача
1. Корпус пускача;
2. Контакти котушки управління;
3. Контактор;
4. Теплове реле;
5. Кнопки Пуск/Стоп;
6. Болт заземлення.

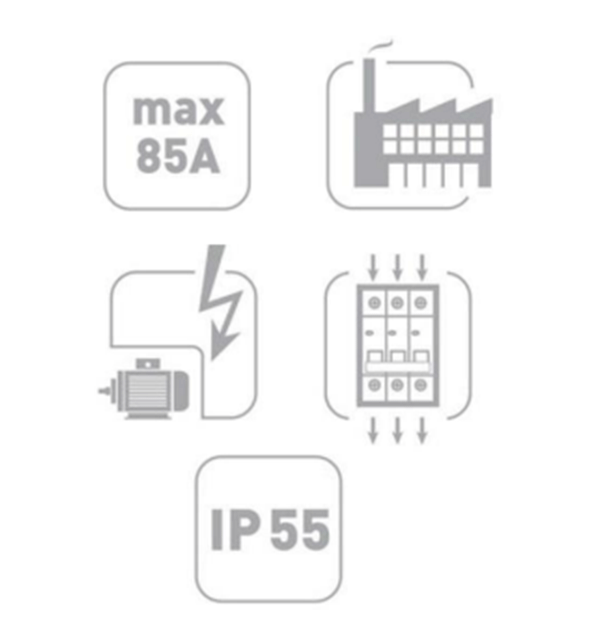

Призначення
В асортименті E.NEXT-Україна
представлені магнітні пускачі для
управління і захисту асинхронних
двигунів з номінальним струмом
до 85 А.
ПРИСТРОЇ АВР
Призначення
Пристрої автоматичного введення резерву (АВР) e.pro.ats та e.industrial.ats –
це прилади, що здійснюють автоматичне перемикання живлення навантаження
з основного джерела (у разі виникненню аварійної ситуації на ньому) на резервне
джерело живлення.

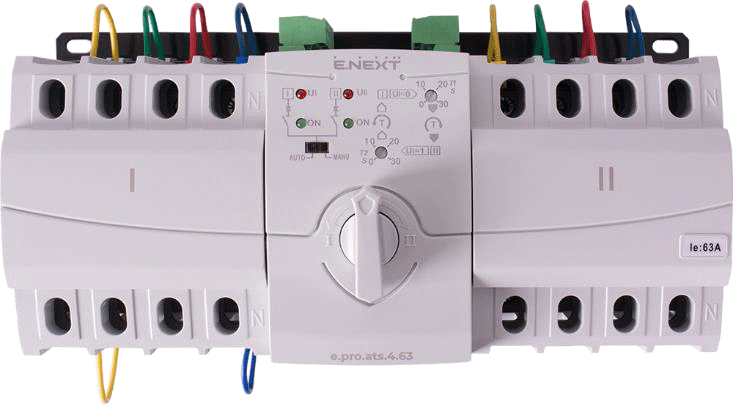

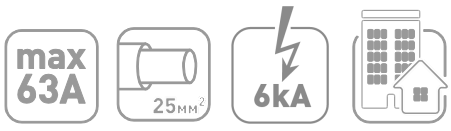

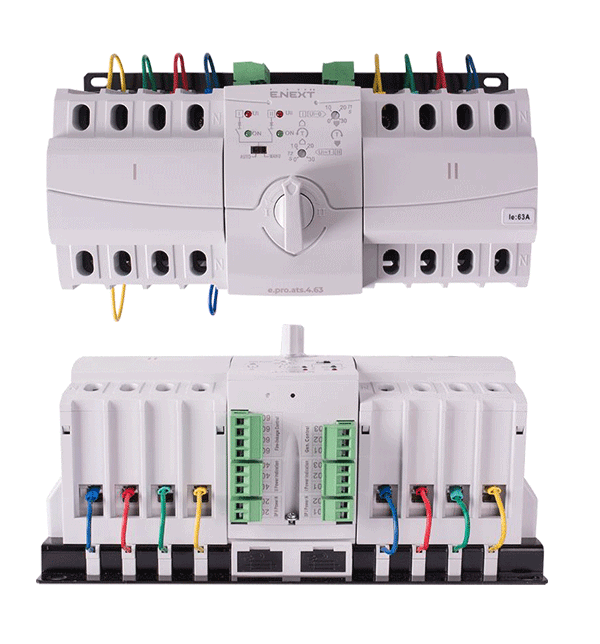

Cерія e.pro.ats
На базі модульних вимикачів e.mcb.stand.60

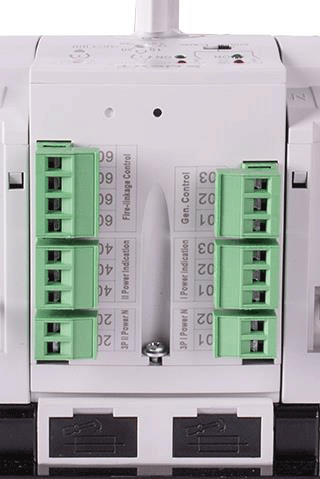

Функціональні можливості e.pro.ats
1. Захист від надструмів;
2. Захист від неповнофазного режиму мережі;
3. Захист від зниженої напруги (фіксована
уставка 187 В);
4. Регулювання затримки перемикання між
вводами від 0 до 30с;
5. Зв’язок з протипожежною системою;
6. Виходи для підключення індикаторів;
7. Сигнал для запуску генератора;

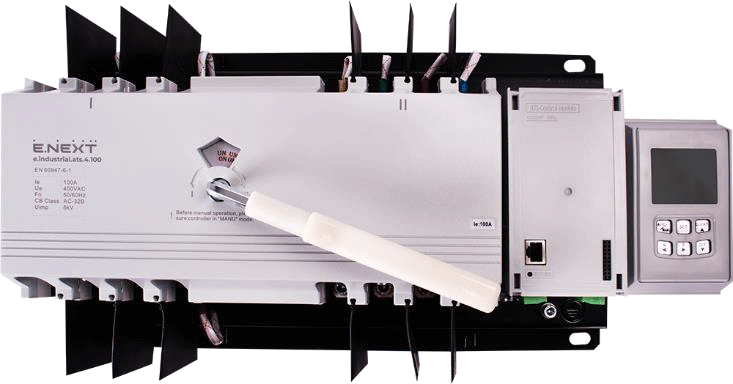

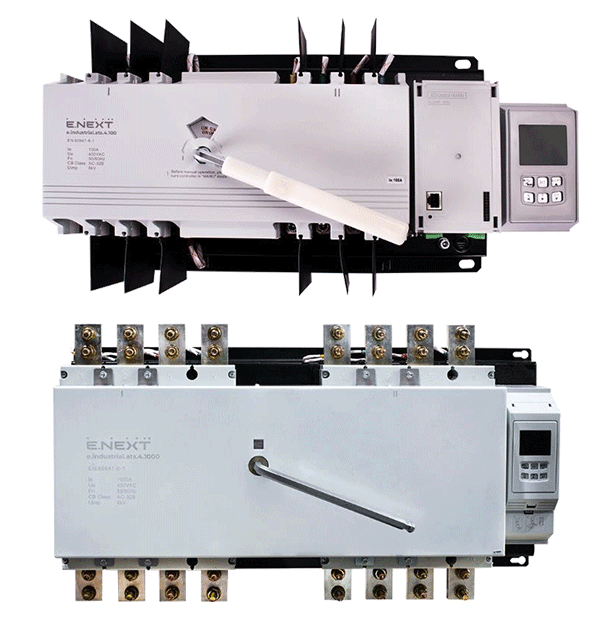

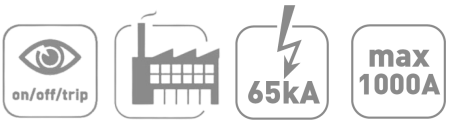

Cерія e.industrial.ats
На базі силових автоматичних вимикачів

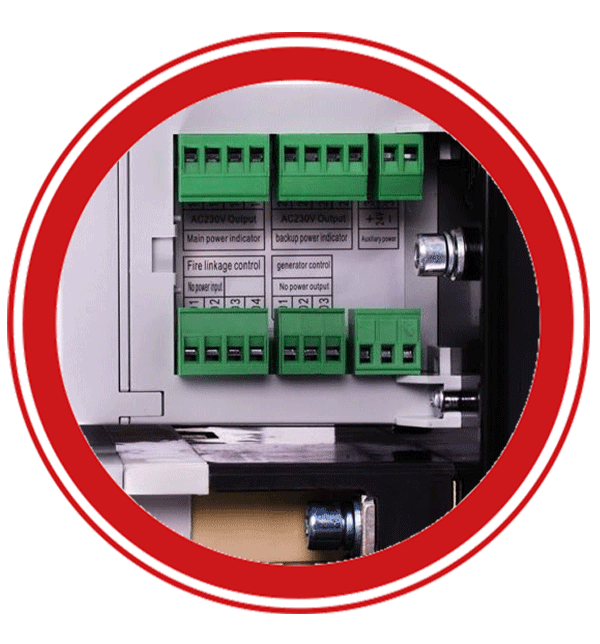

Функціональні можливості e.industrial.ats
1. Захист від надструмів;
2. Захист від неповнофазного режиму мережі;
3. Захист від обриву нуля;
4. Налаштування захисту від зниженої напруги
в діапазоні від 160 до 200 В;
5. Налаштування захисту від перенапруги в
діапазоні від 240 до 290 В;
6. Регулювання затримки перемикання між
вводами від 0 до 180с;
7. Вхід та вихід до системи пожежної
сигналізації;
8. Виходи для підключення індикаторів;
9. Сигнал для запуску генератора з
можливістю налаштування затримки;
АВТОМАТИЧНІ ВИМИКАЧІ ЗАХИСТУ ЕЛЕКТРОДВИГУНА e.mp.pro
Призначення
Автоматичні вимикачі захисту двигуна призначені для ручного керування трифазними
асинхронними двигунами з короткозамкненим ротором та їх захисту від струмів
перевантаження, короткого замикання та неповнофазних режимів роботи.

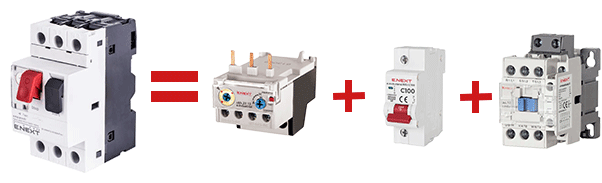

Теплове реле та автоматичний вимикач в одному пристрої
Автомат захисту двигуна являє собою комбінований пристрій захисту двигуна.
При цьому електромагнітний розчіплювач автоматичного вимикача захисту
двигуна має уставку спрацьовування 13 In, а тепловий розчіплювач має
часо-струмову характеристику аналогічну тепловому реле.

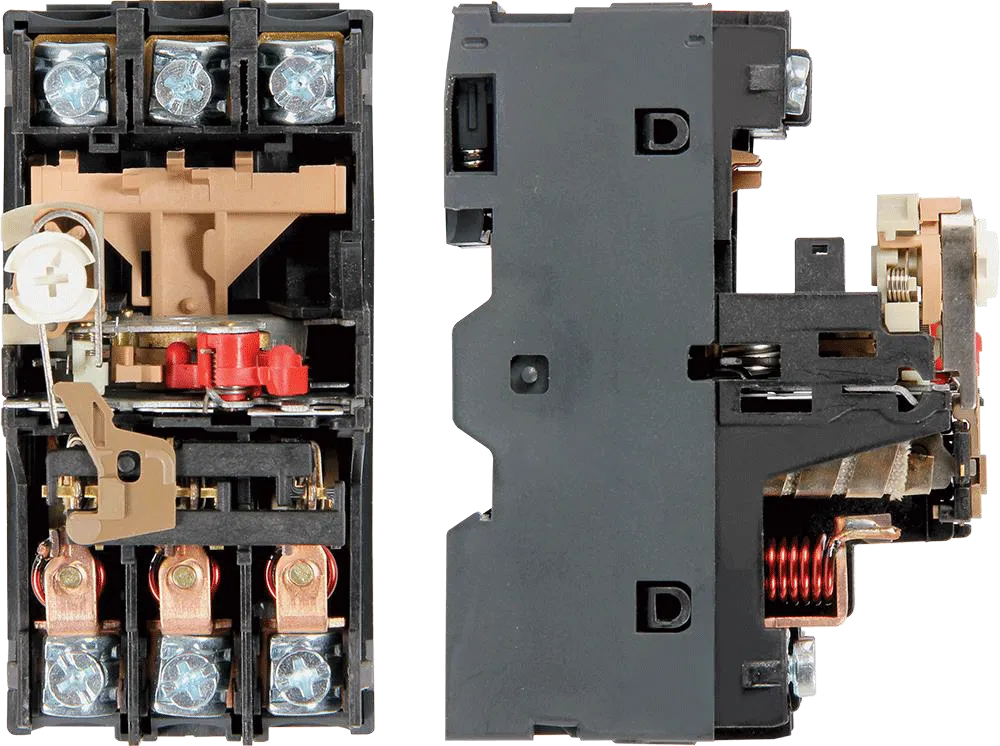

Конструкція
1. Контактний затиск;
2. Засувка на DIN
-рейку;
3. Механізм регулювання уставки
теплового розчіплювача;
4. Механізм взводу і вільного розчіплення;
5. Кнопка «ТЕСТ»;
6. Тепловий розчіплювач;
7. Електромагнітний розчіплювач.

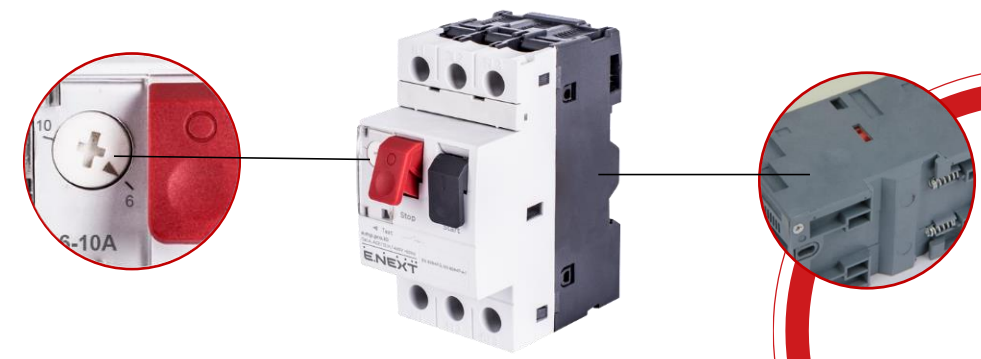

Конструктивні особливості e.mp.pro
Акцентуючи увагу на конструктивні особливості, слід зазначити, що нижня частина
корпусу виконана з склонаповненного поліаміду і надана можливість регулювати
уставки номінального струму.

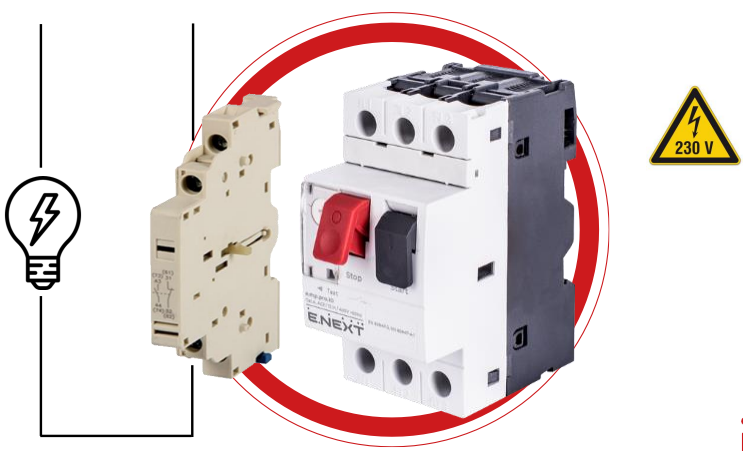

Блок контактів додатковий e.mp.pro.ad
Цей пристрій служить для інформування про стан контактів автоматичного вимикача
захисту електродвигуна або про вимкнення автоматичного вимикача від надструмів.

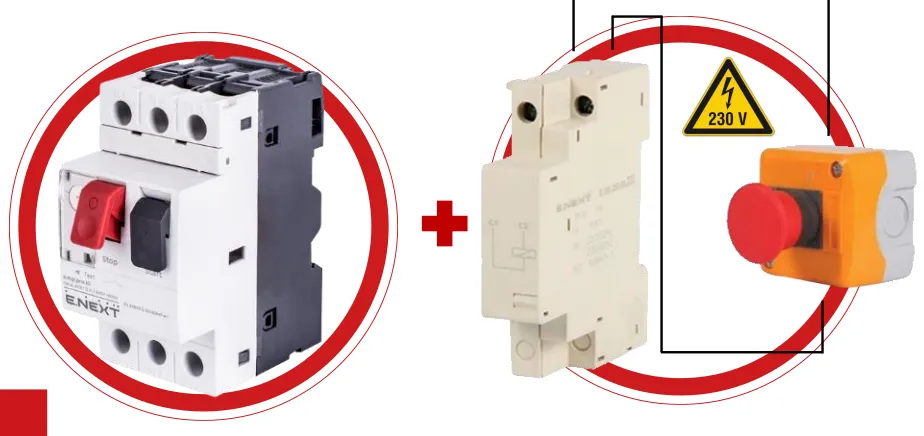

Незалежний розчіплювач e.mp.pro.as
Незалежний розчіплювач призначений для дистанційного вимкнення автомату
захисту двигуна.

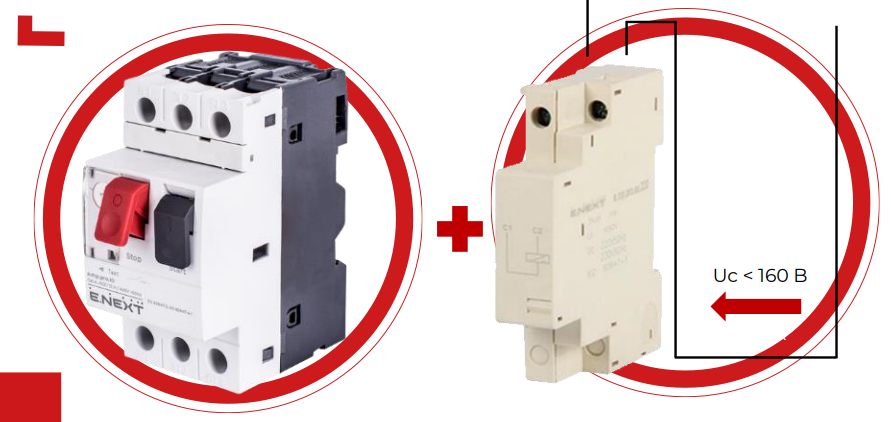

Розчіплювач мінімальної напруги e.mp.pro.au
Розчіплювач мінімальної напруги призначений для автоматичного вимкнення
автоматичного вимикача захисту двигуна при зниженій напрузі в мережі живлення.

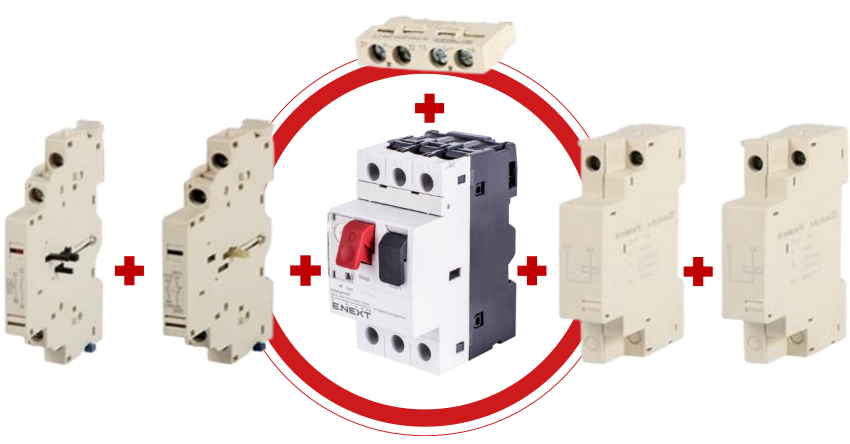

Додаткові аксесуари
Є можливість одночасного встановлення великої кількості додаткових пристроїв, які
дозволяють значно збільшити функціонал автоматичного вимикача.
ПРОМІЖНІ РЕЛЕ e.control.p

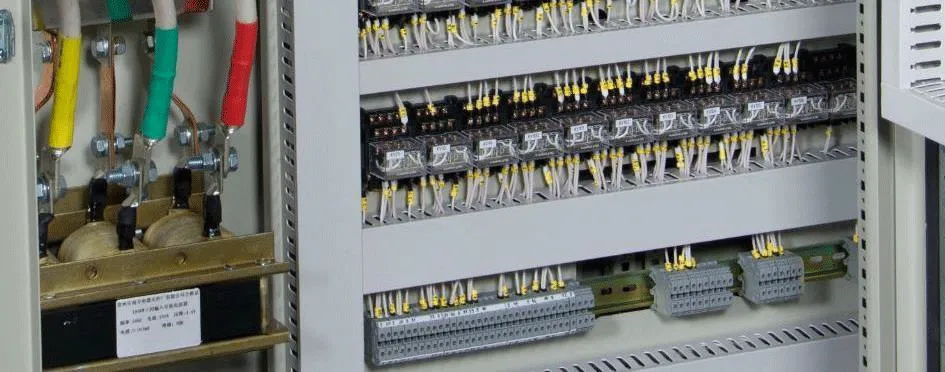

Призначення
Проміжні реле призначені для розгалуження і передачі сигналів управління
виконавчими елементами в ланцюгах управління і автоматизації.

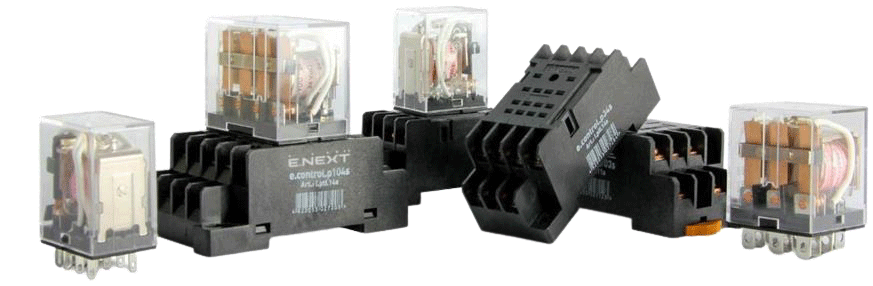

Асортимент
1. Номінальний струм контактів, А: до 10;
2. Кількість контактів, шт.: 3 або 4;
3. Котушка управління, В:
– DC (12, 24);
– AC (12, 24, 110, 230).

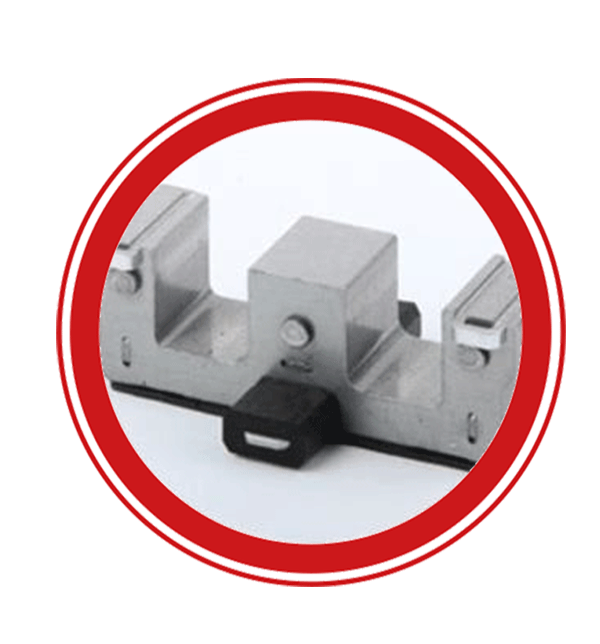

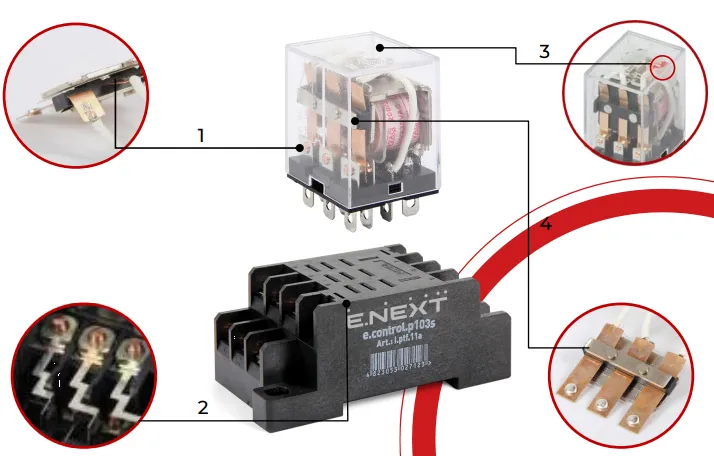

Конструктивні особливості
1. Контактний роз’єм
в модульному роз’ємі
з’єднаний суцільною
ламеллю з контактним
затискачем;
2. Напайки виконані
з срібловмісного композиту;
3. В асортименті наявні реле з
LED індикатором;
4. Контакти приєднані
за допомогою точкового
зварювання

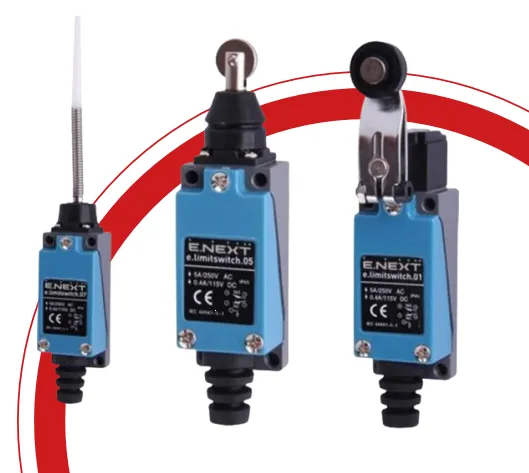

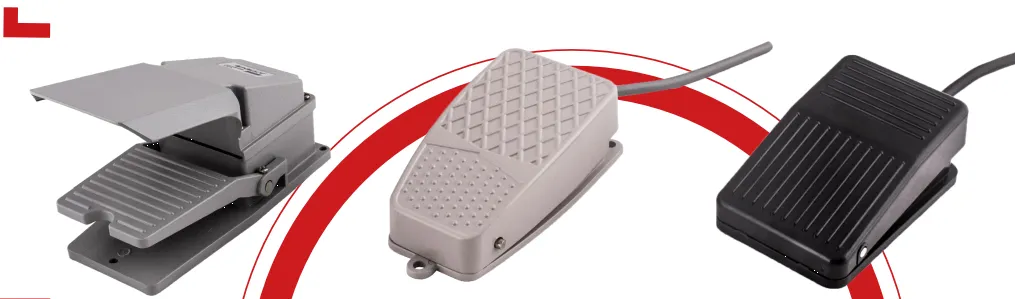

ПРИСТРОЇ ПОДАЧІ КОМАНД ТА СИГНАЛІВ

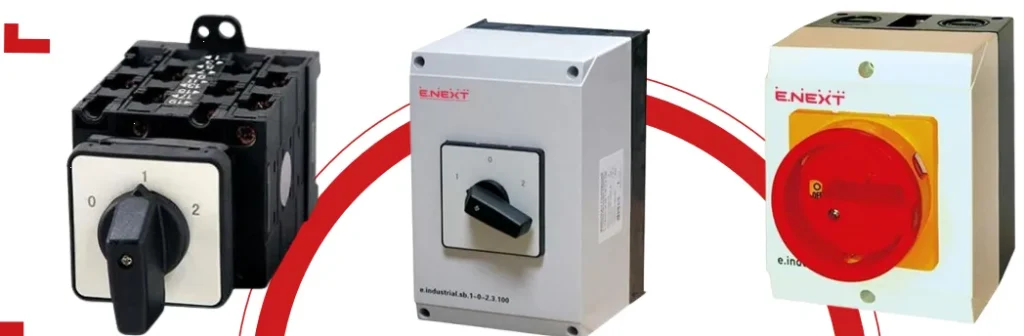

Пакетні перемикачі
Пакетні перемикачі призначені для неавтоматичного увімкнення і вимкнення
електричних кіл. Застосовуються у розподільчих шафах і шафах керування.
Виконані в кількох варіантах різного ступеню захисту, IP20, IP44 або IP65.

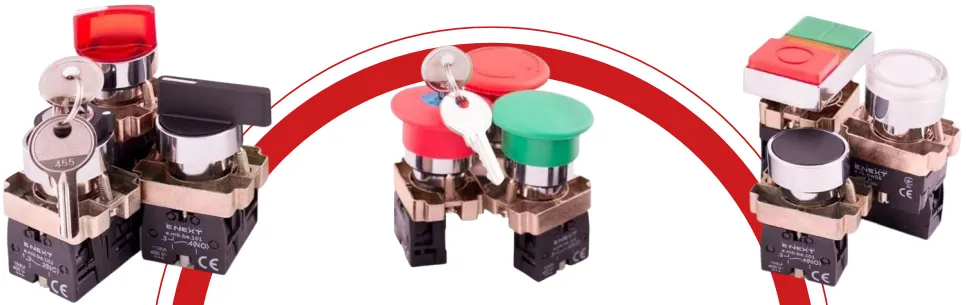

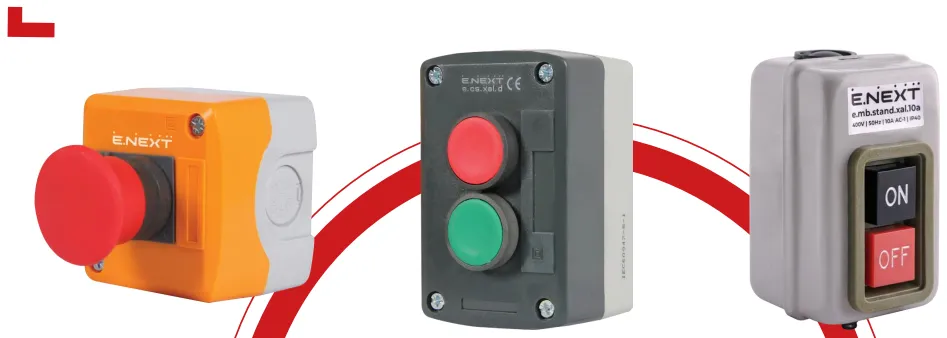

Пристрої подачі команд і сигналів
Асортимент Компанії E.NEXT-Україна включає в себе кнопкові вимикачі у металевому
та пластиковому корпусі з широким модельним рядом – від натискної кнопки до кнопки
типу «грибок» (Стоп). Сфера застосування кнопкових вимикачів та перемикачів різноманітна.
Головна мета використання кнопкових вимикачів та перемикачів – це подача команд та
сигналів у системах електромереж та автоматизації.

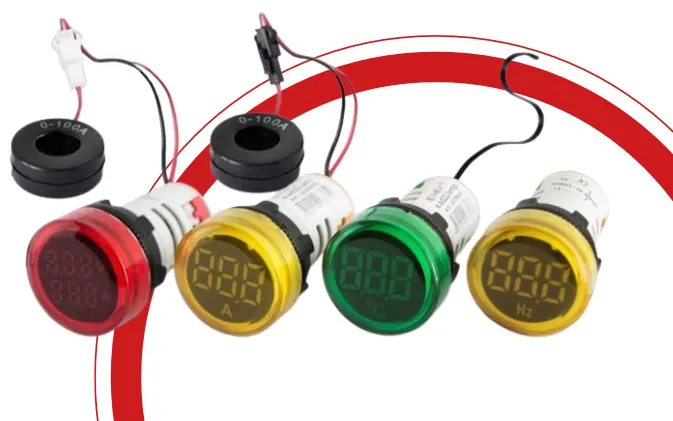

Лампи сигнальні AD
Призначення: для iндикації стану
частин електричних кiл змiнного
струму частотою 50 Гц та напругою
до 230 В і постійного струму напругою
до 24 В. Застосовується також для
індикації стану обладнання.
Окрім сигнальних ламп, в асортименті
Компанії E.NEXT – Україна є
світлосигнальна арматура з:
• індикацією напруги 12 В…500 В;
• індикацією струму до 100 А;
• індикацією струму та напруги;
• індикацією частоти;
• індикацією температури.

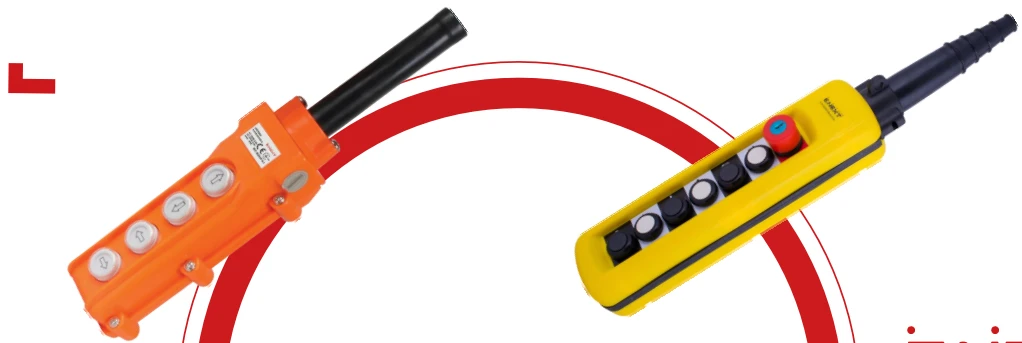

Пости тельферні XAC і COB
Пости тельферні застосовуються на промислових виробництвах і будівельних
майданчиках для дистанційного керування електроприводами машин та підйомнотранспортними механізмами. Тельферні пости мають ступінь захисту ІР65.
Асортимент від 2 до 8 кнопок. Також є варіанти виконання постів з блокуванням за
допомогою ключа.
Пости кнопкові e.cs.stand.xal
Призначення: для управління комутаційним обладнанням.
Асортимент: пости в пластиковому та металевому корпусі.
Ножні вимикачі
Ножні вимикачі застосовуються для управління верстатами та іншим обладнанням. Вони
дозволяють оператору працювати в безпечних умовах, залишаючи йому вільні руки для
виконання інших дій. Відкрите виконання забезпечує негайний доступ до вимикача. У
закритому виконанні кришка забезпечує захист від випадкового приведення вимикача в
дію та виконує захисну функцію для життя людини.
Вимикачі кінцеві e.limitswitch
Призначення: для роботи в колах
управління змінного і постійного
струму. Застосовуються також в
якості блокування в різноманітних
пристроях.
