ПРИЗНАЧЕННЯ
Частотний перетворювач – призначений для
плавного регулювання швидкості
асинхронного електродвигуна за рахунок
створення на виході електричної напруги
заданої частоти.

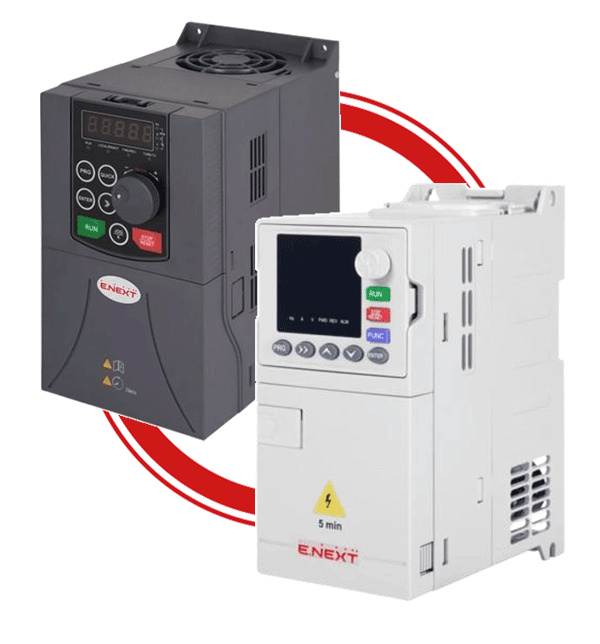

ОСОБЛИВОСТІ ВИКОРИСТАННЯ
При використанні частотного перетворювача:
• Здійснюється плавний пуск та зупинка електродвигуна;
• Можлива автоматична/ручна зміна швидкості обертання
електродвигуна в залежності від технологічного процесу;
• Можлива підтримка постійного моменту на валу
електродвигуна на різних швидкостях роботи;
• Здійснюється комплексний захист електродвигуна;
• Існує можливість цифрового зв’язку
із зовнішніми системами контролю та управління (SCADA);
• Збільшується термін служби механізму;
• Досягається суттєва економія електроенергії
за рахунок оптимізації роботи обладнання.
ФУНКЦІОНАЛЬНА СХЕМА ЕКСПЛУАТАЦІЇ

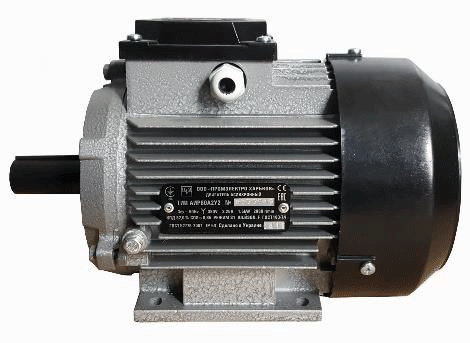

Перетворювач частоти підключається безпосередньо до електродвигуна

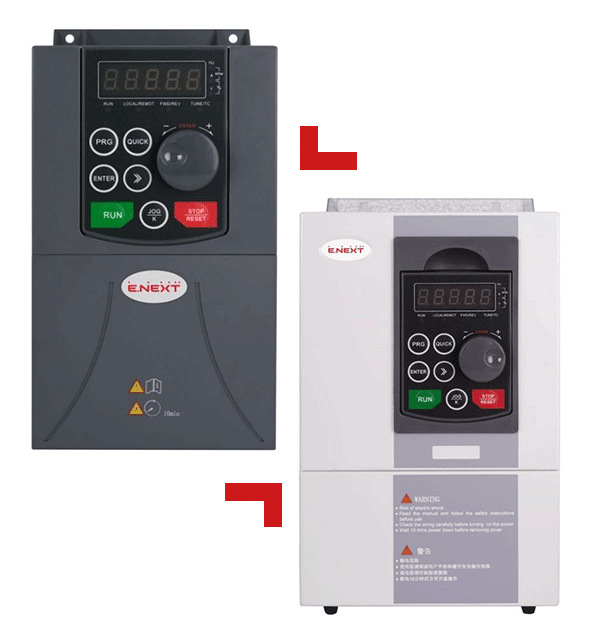

Модельний ряд
Серія e.f-drive.stand
Напруга живлення : ~230B/380B
Напруга вихідна: 3х230B/3х380B
Потужність: від 0,4кВт до 5,5кВт
Серія e.f-drive.pro
Напруга живлення: 380B
Напруга вихідна: 3х380B
Потужність: від 0,75кВт до 220кВт

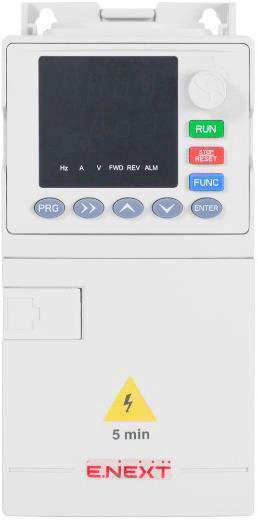

ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.stand
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.stand
Стійкість до перевантаження
• 150%，60с
• 180%，3с
• Компактний та економічний
розмір;
• Висока стабільність;
• Оптимальна
функціональність.
• Вхідна напруга: 1х220В, 3х380В;
• Вихідна напруга: 3х0~220B / 3×0~380B;
• Вихідна частоти: 0-999Гц;
• Потужність: 0.4кВ ~ 5.5кВт;
• Габаритні розміри: 160х79х134(ВхШхГ), мм;
• Режими управляння:
– V/F;
– Безсенсорне векторне управління.
• Програмовані входи/виходи;
• Вбудований RS485 / Modbus RTU.

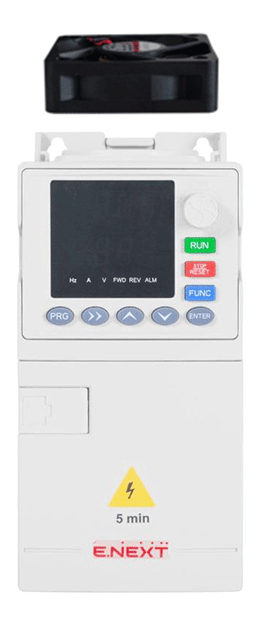

ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.stand
Компактний та економічний
• Вбудований вентилятор охолодження для
забезпечення безаварійної роботи
в спекотному середовищі;

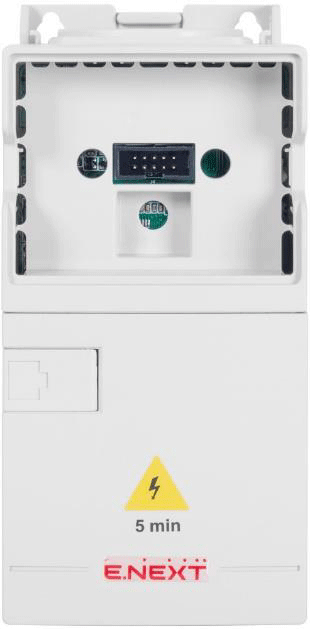

• Монтажна панель для винесення пульта оператора;
• Вбудований гальмівний блок
для швидкої зупинки під час роботи;
• Двочисловий LED дисплей;
• Знімна клавіатура для підтримка
віддаленого монтажу.
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.stand
Компактний та економічний
Монтаж
• На DIN-рейку або гвинти;
• Можливість щільного монтажу.
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.stand
Компактний та економічний

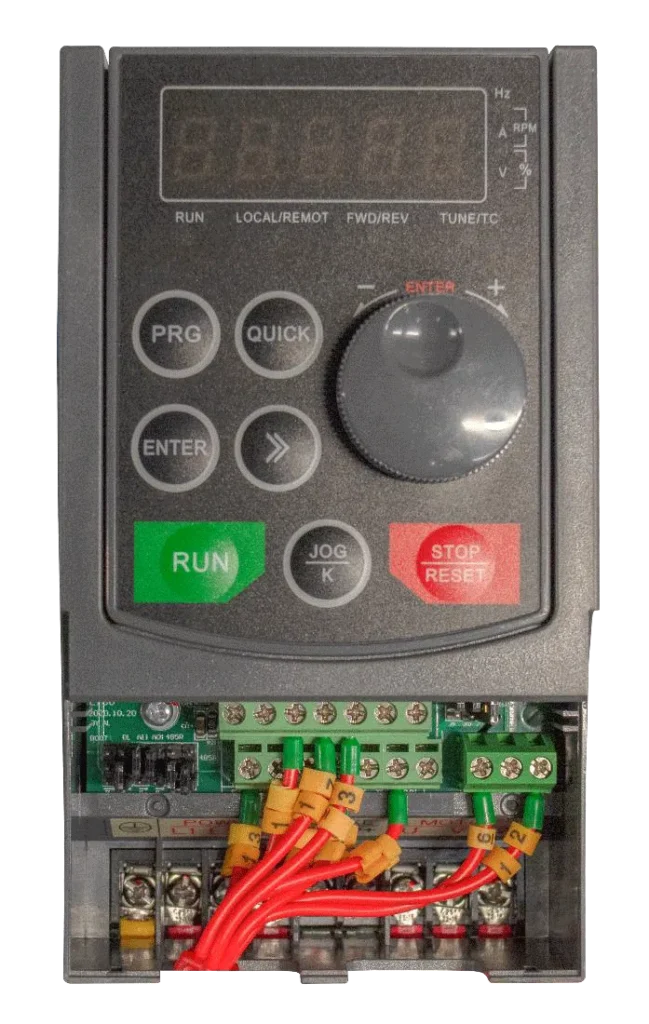

Підключення
• 5 програмованих цифрових входів (DI), NPN / PNP;
• 100кГц високочастотний імпульсний вхід (Опція);
• 2 програмовані цифрові виходи (DO);
• 1 релейний вихід;
• 1 аналоговий вхід (AI), 0~10В / 4~20мA;
• 1 програмований аналоговий вихід (AO);
• Вбудований порт RS485 з протоколом Modbus RTU;
• Вбудовані джерела живлення +10В / + 24В..
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.stand
Компактний та економічний

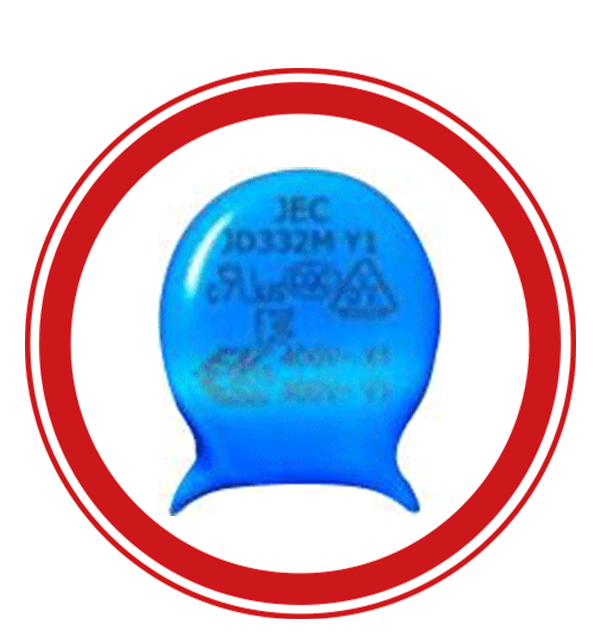

Вбудований фільтр ЕМС C3
• Вбудований фільтр ЕМС C3 (на напругу живлення 220 В):
• Зменшує вплив електромагнітних завад;
• Зменшує кількість несправностей;
• Підвищує точність.
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.stand
Компактний та економічний
Багатий набір функцій і відмінна точність розрахунків
• Потужне безсенсорне векторне управління
та вдосконалений V/F алгоритм;
• Надмірна модуляція: достатній вихід крутного моменту
при нижчій напрузі;
• Автоматичне регулювання ШІМ: регулюється відповідно
до підвищення температури та частоти.
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.stand
Компактний та економічний
Ідеальний контроль і захист двигуна
• Функції захисту двигуна та перетворювача частоти;
• Функції обмеження струму/напруги;
• Автоматичне підвищення крутного моменту;
• Автоматична компенсація ковзання;
• Зменшення раптових ударів.
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.stand
Компактний та економічний

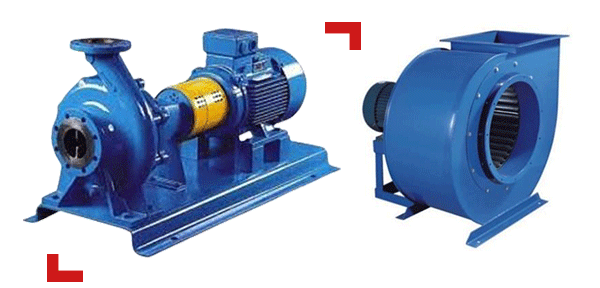

Макрос для водопостачання з постійним тиском
Функції PID-регулятора:
• Робота з одним насосом;
• Робота з двома насосами.
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.stand
Компактний та економічний
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.stand
Програми для автоматичного
енергозбереження
Циклічні робочі програми
Спеціалізовані програми
(верстати з ЧПУ)
Індивідуальні сфери
використання
Загальні сфери
використання
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.pro
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.pro
Високопродуктивний промислового призначення
Стійкість до перевантаження
• 150%，60с
• 180%，3с
• Вхідна напруга: 3х380В;
• Вихідна напруга: 3х0~380B;
• Вихідна частота:
– V/F: 0~3200Гц
– Вектор: 0~500Гц;
• Потужність: 0.75кВ ~ 220кВт;
• Режими управляння:
– V/F;
– Безсенсорне векторне управління.
• Програмовані входи/виходи;
• Вбудований RS485 / Modbus RTU
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.pro
Високопродуктивний промислового призначення
Підключення
• До 7 програмованих цифрових входів (DI), NPN / PNP;
• 1 високочастотний імпульсний вхід;
• 2 програмовані цифрові виходи (DO);
• 1 релейний вихід;
• До 3х аналоговий вхідів (AI), 0~10В / 4~20мA;
• 2 програмованих аналогових виходи (AO);
• Вбудований порт RS485 з протоколом Modbus RTU;
• Вбудовані джерела живлення +10В / + 24В.
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.pro
Високопродуктивний промислового призначення

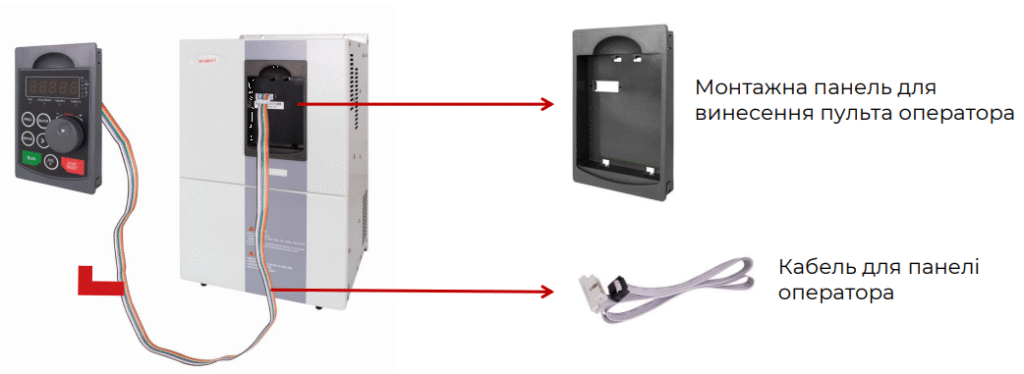

Знімна клавіатура для підтримка віддаленого монтажу
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.pro
Високопродуктивний промислового призначення
Функція високого рівня
Вбудований MODBUS
Доступні види карт зв’язку:
Можливість інтегрування до Індустрії 4.0
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.pro
Високопродуктивний промислового призначення
Вбудовані функції

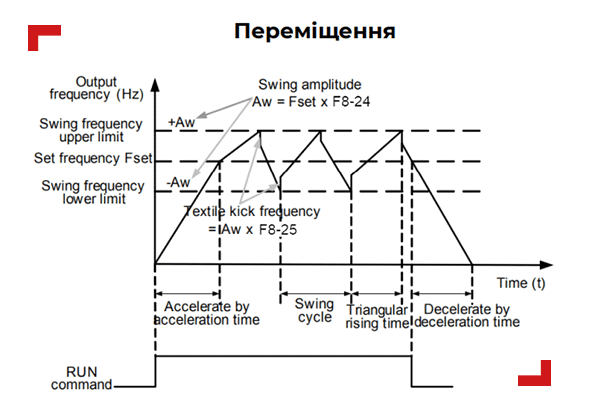

Переміщення

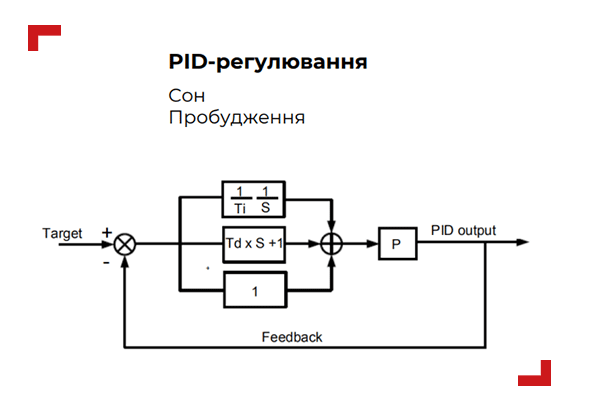

PID-регулювання
Сон
Пробудження
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.pro
Високопродуктивний промислового призначення
Комплексний захист електродвигуна
• Від надструмів;
• Від підвищеної/зниженої напруги;
• Від механічного навантаження двигуна;
• Від перевищення температури;
• Від обриву фази на вході та на виході;
• Від перевищення швидкості та інше.
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.pro
Високопродуктивний промислового призначення
Вбудований фільтр EMC
• Зменшує вплив електромагнітних завад;
• Зменшує кількість несправностей;
• Підвищує точність
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.pro
Високопродуктивний промислового призначення
Розділена система вентиляції
• Зменшує ризик потрапляння
в середину корпусу пилу, що
підвищує ресурс роботи та
надійність.
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.pro
Високопродуктивний промислового призначення

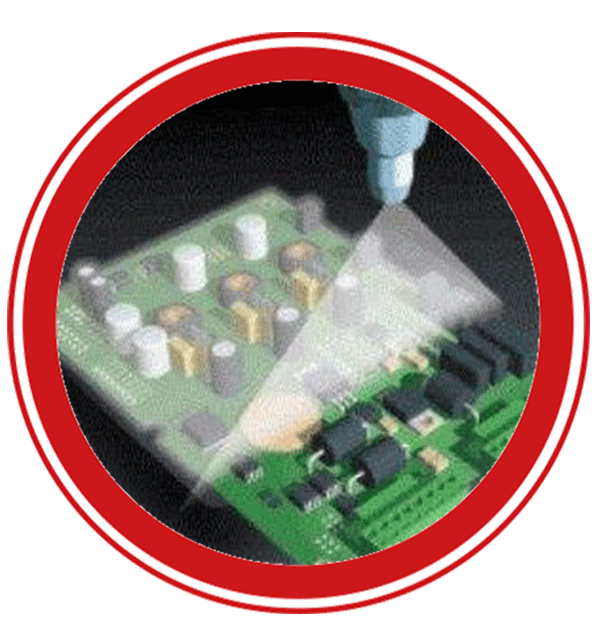

Захисне покриття плат лаком
• Дозволяє використання
в більш важких умовах
навколишнього середовища
ЧАСТОТНИЙ ПЕРЕТВОРЮВАЧ e.f-drive.pro
Високопродуктивний промислового призначення
Можливість застосування в наступних сферах
