Трансформаторы модульные: безопасность измерений. Зачем нужен модульный трансформатор тока для подключения счетчика
В современных электросетях все чаще используются не только автоматические выключатели, реле или модульные контакторы. Есть и менее заметные устройства, без которых невозможно организовать точный учет электроэнергии на мощных объектах — модульные трансформаторы тока.
Это компактные элементы электрощита, которые решают важную задачу: позволяют безопасно измерять большие токи и корректно подключать счетчики электроэнергии. Без них невозможно организовать учет на объектах с серьезной нагрузкой — от коммерческих помещений до производственных предприятий.
Многие сталкиваются с этим оборудованием при проектировании или модернизации электрощита. И первый вопрос, который возникает: почему вообще нельзя подключить счетчик напрямую к сети?
Что такое модульный трансформатор тока
Модульный трансформатор тока — это измерительное электротехническое устройство, которое уменьшает реальный ток в сети до значения, безопасного для измерительных приборов.
Принцип работы довольно прост, но в то же время гениален. Через трансформатор проходит силовой провод или шина, по которой течет рабочий ток сети. Устройство не разрывает линию и не влияет на ее работу — оно лишь измеряет ток и передает его уменьшенную копию на счетчик.
Например:
если в сети протекает 200 ампер, счетчик через трансформатор может получать только 5 ампер. Далее электросчетчик просто учитывает установленный коэффициент трансформации и корректно рассчитывает фактическое потребление электроэнергии. Самые распространенные соотношения трансформации:
|
Это означает, что измерительный прибор работает в стандартном режиме, даже когда реальный ток в сети в десятки раз больше.
Почему счетчик не подключают напрямую
В бытовых условиях электросчетчики обычно подключаются напрямую к сети. Причина проста — ток в квартире или небольшом доме редко превышает 40–60 ампер. Большинство современных счетчиков рассчитаны именно на такие нагрузки.
Но ситуация кардинально меняется на более крупных объектах. В коммерческих зданиях, на производстве или в крупных жилых комплексах ток может достигать 100, 200, 400 ампер и более. В таких условиях прямое подключение счетчика становится проблемой.
Во-первых, контакты счетчика просто не рассчитаны на такие токи. Это может привести к перегреву, повреждению оборудования или даже аварийной ситуации.
Во-вторых, для прямого подключения пришлось бы заводить в счетчик силовые кабели большого сечения, что усложняет монтаж и делает щит значительно менее удобным для обслуживания.
И наконец, при больших нагрузках растет риск погрешностей измерения, что может привести к некорректному учету электроэнергии.
Именно поэтому в профессиональных системах учета применяют трансформаторы тока. Они берут на себя измерение больших токов, а счетчик работает с безопасным и стандартным значением 5 А.
Чем отличаются модульные трансформаторы
Еще несколько лет назад трансформаторы тока обычно были отдельными громоздкими устройствами, которые устанавливались в больших силовых шкафах или на специальных монтажных панелях.
Современные решения стали значительно компактнее. Модульные трансформаторы тока устанавливаются непосредственно на DIN-рейку, так же как автоматические выключатели или реле.
Это дает несколько практических преимуществ.
Во-первых, электрощит становится более компактным и структурированным. Все элементы системы учета расположены в одном месте, что упрощает монтаж и дальнейшее обслуживание.
Во-вторых, монтаж становится значительно быстрее. Электромонтажнику не нужно придумывать отдельные конструкции для установки трансформаторов — они просто интегрируются в модульную систему щита.
В-третьих, такая конструкция позволяет удобно организовать измерительные цепи и легко проводить проверку или сервис.
Как работает система учета с трансформатором тока

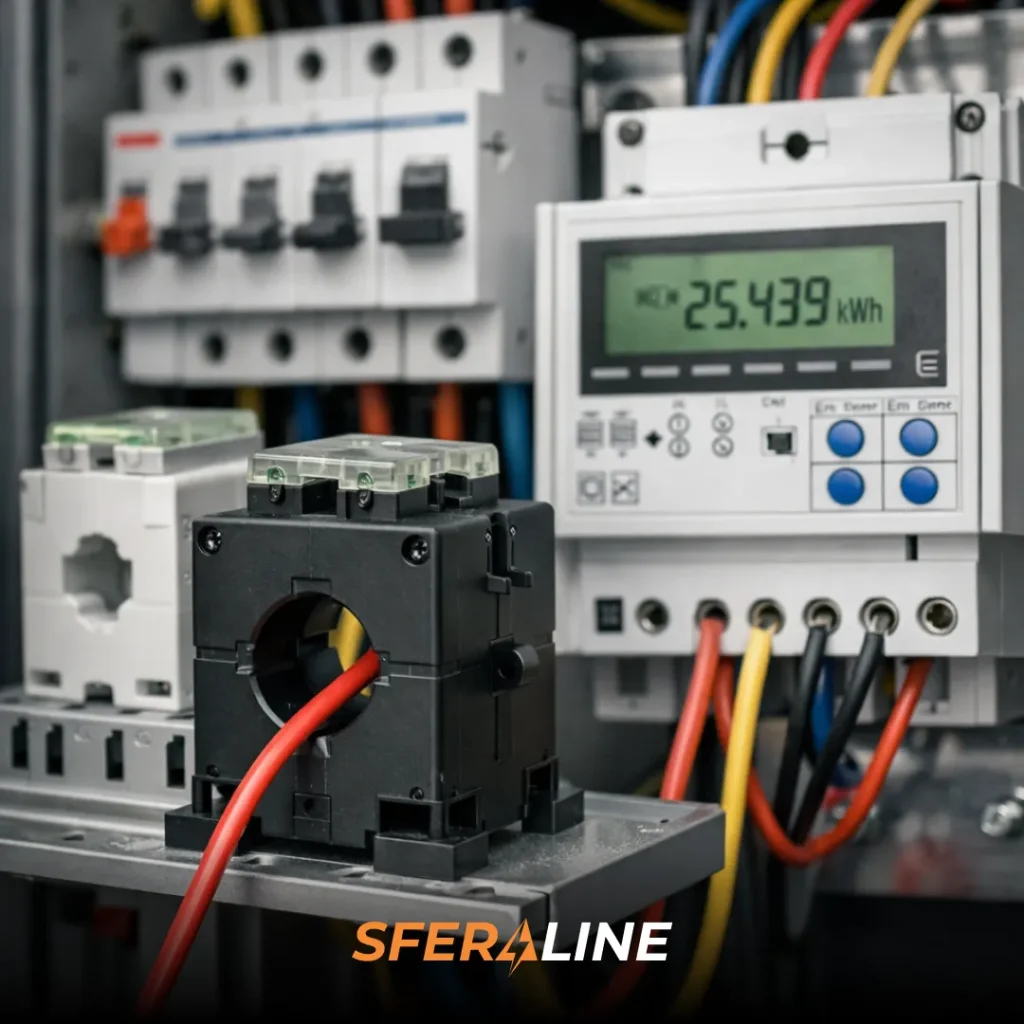

Когда трансформатор установлен в щите, силовой провод или шина проходит через его измерительное окно. Именно в этот момент устройство начинает выполнять свою работу.
В первичной цепи протекает реальный ток сети. Трансформатор создает вторичный ток, который пропорционально меньше и передается на измерительные клеммы счетчика.
Счетчик получает безопасный сигнал, проводит измерения и автоматически учитывает коэффициент трансформации.
Например, если используется трансформатор 200/5, коэффициент равен 40. То есть все показатели, которые фиксирует счетчик, умножаются на 40 — и в результате получается реальное потребление электроэнергии. |
Такой принцип позволяет точно контролировать энергопотребление даже на объектах с очень большой нагрузкой.
Где используют модульные трансформаторы тока
Модульные трансформаторы чаще всего применяются в узлах учета электроэнергии, где важна точность измерения и стабильная работа системы.
Типичные сферы применения:
- коммерческие и офисные здания;
- производственные предприятия;
- многоквартирные жилые комплексы;
- системы энергомониторинга.
Помимо стандартных счетчиков, трансформаторы часто работают вместе с анализаторами качества электроэнергии, системами диспетчеризации и энергоменеджмента. Это позволяет не только считать потребленную электроэнергию, но и контролировать нагрузку, выявлять перегрузки и оптимизировать работу сети.
Почему важна точность трансформатора
Для систем коммерческого учета электроэнергии точность измерения имеет принципиальное значение. Даже небольшая погрешность может привести к существенным финансовым расхождениям, особенно когда речь идет о больших объемах потребления.
Именно поэтому трансформаторы тока имеют класс точности. Чаще всего используются значения 0.5 или 1. Чем меньше число, тем точнее устройство передает измерительный сигнал.
Для объектов с серьезным энергопотреблением обычно подбирают трансформаторы с повышенной точностью, чтобы избежать любых расхождений в расчетах.
Модульный трансформатор тока — небольшой, но критически важный элемент современной электросети. Именно он позволяет безопасно измерять большие токи, защищает измерительные приборы и обеспечивает точный учет электроэнергии на объектах с высокой нагрузкой.
Благодаря модульному формату такие устройства легко интегрируются в современные электрощиты, обеспечивают аккуратный монтаж и упрощают работу электромонтажников.
