Трансформатори модульні: безпека вимірювань. Навіщо потрібен модульний трансформатор струму для підключення лічильника
У сучасних електромережах усе частіше використовуються не тільки автоматичні вимикачі, реле чи модульні контактори. Є й менш помітні пристрої, без яких неможливо організувати точний облік електроенергії на потужних об’єктах — модульні трансформатори струму.
Це компактні елементи електрощита, які вирішують важливе завдання: дозволяють безпечно вимірювати великі струми та коректно підключати лічильники електроенергії. Без них неможливо організувати облік на об’єктах із серйозним навантаженням — від комерційних приміщень до виробничих підприємств.
Багато хто стикається з цим обладнанням під час проєктування або модернізації електрощита. І перше запитання, яке виникає: чому взагалі не можна під’єднати лічильник напряму до мережі?
Що таке модульний трансформатор струму
Модульний трансформатор струму — це вимірювальний електротехнічний пристрій, який зменшує реальний струм у мережі до значення, безпечного для вимірювальних приладів.
Принцип роботи досить простий, але водночас геніальний. Через трансформатор проходить силовий провід або шина, по якій тече робочий струм мережі. Пристрій не розриває лінію і не впливає на її роботу — він лише вимірює струм і передає його зменшену копію на лічильник.
Наприклад:
якщо в мережі протікає 200 ампер, лічильник через трансформатор може отримувати лише 5 ампер. Далі електролічильник просто враховує встановлений коефіцієнт трансформації та коректно вираховує фактичне споживання електроенергії. Найпоширеніші співвідношення трансформації:
|
Це означає, що вимірювальний прилад працює у стандартному режимі, навіть коли реальний струм у мережі у десятки разів більший.
Чому лічильник не підключають напряму
У побутових умовах електролічильники зазвичай підключаються безпосередньо до мережі. Причина проста — струм у квартирі або невеликому будинку рідко перевищує 40–60 ампер. Більшість сучасних лічильників розраховані саме на такі навантаження.
Але ситуація кардинально змінюється на більших об’єктах. У комерційних будівлях, на виробництві або у великих житлових комплексах струм може досягати 100, 200, 400 ампер і більше. У таких умовах пряме підключення лічильника стає проблемою.
По-перше, контакти лічильника просто не розраховані на такі струми. Це може призвести до перегріву, пошкодження обладнання або навіть аварійної ситуації.
По-друге, для прямого підключення довелося б заводити в лічильник силові кабелі великого перерізу, що ускладнює монтаж і робить щит значно менш зручним для обслуговування.
І нарешті, при великих навантаженнях зростає ризик похибок вимірювання, що може призвести до некоректного обліку електроенергії.
Саме тому в професійних системах обліку застосовують трансформатори струму. Вони беруть на себе вимірювання великих струмів, а лічильник працює з безпечним і стандартним значенням 5 А.
Чим відрізняються модульні трансформатори
Ще кілька років тому трансформатори струму зазвичай були окремими громіздкими пристроями, які встановлювалися у великих силових шафах або на спеціальних монтажних панелях.
Сучасні рішення стали значно компактнішими. Модульні трансформатори струму встановлюються безпосередньо на DIN-рейку, так само як автоматичні вимикачі або реле.
Це дає кілька практичних переваг.
По-перше, електрощит стає компактнішим і структурованим. Усі елементи системи обліку розташовані в одному місці, що спрощує монтаж і подальше обслуговування.
По-друге, монтаж стає значно швидшим. Електромонтажнику не потрібно вигадувати окремі конструкції для встановлення трансформаторів — вони просто інтегруються у модульну систему щита.
По-третє, така конструкція дозволяє зручно організувати вимірювальні ланцюги та легко проводити перевірку або сервіс.
Як працює система обліку з трансформатором струму

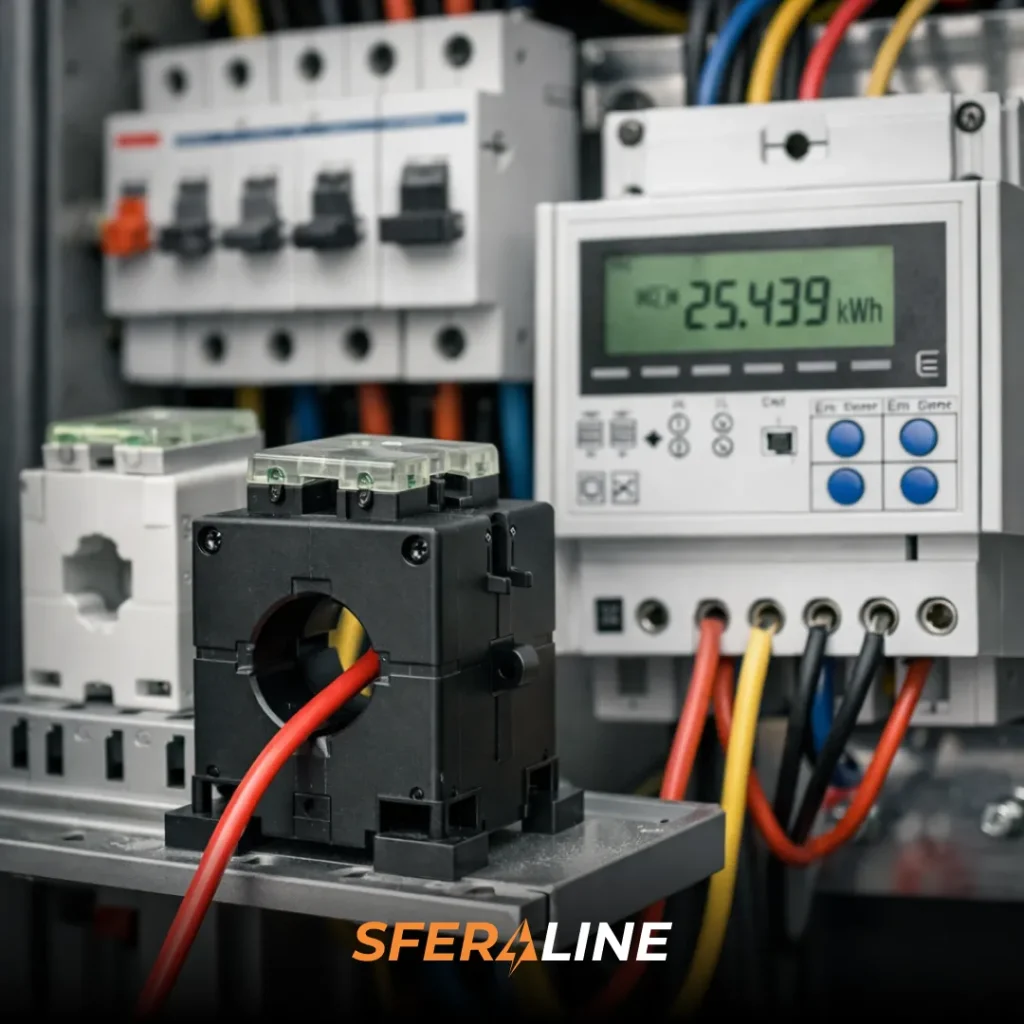

Коли трансформатор встановлений у щиті, силовий провід або шина проходить через його вимірювальне вікно. Саме в цей момент пристрій починає виконувати свою роботу.
У первинному колі протікає реальний струм мережі. Трансформатор створює вторинний струм, який пропорційно менший і передається на вимірювальні клеми лічильника.
Лічильник отримує безпечний сигнал, проводить вимірювання й автоматично враховує коефіцієнт трансформації.
Наприклад, якщо використовується трансформатор 200/5, коефіцієнт дорівнює 40. Тобто всі показники, які фіксує лічильник, множаться на 40 — і в результаті отримується реальне споживання електроенергії. |
Такий принцип дозволяє точно контролювати енергоспоживання навіть на об’єктах із дуже великим навантаженням.
Де використовують модульні трансформатори струму
Модульні трансформатори найчастіше застосовуються у вузлах обліку електроенергії, де важлива точність вимірювання і стабільна робота системи.
Типові сфери застосування:
- комерційні та офісні будівлі;
- виробничі підприємства;
- багатоквартирні житлові комплекси;
- системи енергомоніторингу.
Крім стандартних лічильників, трансформатори часто працюють разом з аналізаторами якості електроенергії, системами диспетчеризації та енергоменеджменту. Це дозволяє не лише рахувати спожиту електроенергію, а й контролювати навантаження, виявляти перевантаження та оптимізувати роботу мережі.
Чому важлива точність трансформатора
Для систем комерційного обліку електроенергії точність вимірювання має принципове значення. Навіть невелика похибка може призвести до суттєвих фінансових розбіжностей, особливо коли мова йде про великі обсяги споживання.
Саме тому трансформатори струму мають клас точності. Найчастіше використовуються значення 0.5 або 1. Чим менше число, тим точніше пристрій передає вимірювальний сигнал.
Для об’єктів із серйозним енергоспоживанням зазвичай підбирають трансформатори з підвищеною точністю, щоб уникнути будь-яких розбіжностей у розрахунках.
Модульний трансформатор струму — невеликий, але критично важливий елемент сучасної електромережі. Саме він дозволяє безпечно вимірювати великі струми, захищає вимірювальні прилади та забезпечує точний облік електроенергії на об’єктах із високим навантаженням.
Завдяки модульному формату такі пристрої легко інтегруються у сучасні електрощити, забезпечують акуратний монтаж і спрощують роботу електромонтажників.
У каталозі Сфералайн ви можете підібрати модульні трансформатори струму, лічильники, модульну автоматику та інше обладнання для створення сучасних і безпечних електромереж.
SFERALINE — надійні рішення для обліку електроенергії!
