Переваги виробу
- Висока вимикальна здатність до 150 кА.
- 2 дугогасні камери на полюс.
- Широкий вибір типорозмірів та номінальних струмів.
- Тепловий та електромагнітний розчеплювач — захист від перевантажень з великою витримкою часу: Ir=0,8 {--}1,0In, миттєвий захист: Ii=5 {--}10In.
- Електронний розчеплювач — захист від перевантажень з великою витримкою часу: Ir=0,4 {--} 1,0In; захист від К.З. з малою витримкою часу: Isd=1,5 {--} 8In; миттєвий захист: Ii=1,5 {--} 12In.
Характеристики
- Сертифікати: EAC, KEMA, CE, UKrSEPRO, CB.
- Електричні характеристики: до 690 В змінного струму частотою 50/60 Гц, до 500 В постійного струму, 16 – 1600 А.
- Стандарт відповідності: ГОСТ Р 50030.2.
Умови застосування:
- Діапазон температур: від -40 до 70 °C. Температура 40 °C є контрольною для нормування захисних характеристик вимикачів з тепловими та електромагнітними розчеплювачами надструмів. При застосуванні вимикачів з температурою навколишнього середовища, відмінною від 40 °C, слід коригувати значення номінального струму, застосовуючи температурний коефіцієнт.
- Висота над рівнем моря: не більше 2000 м (при застосуванні вимикачів на більшій висоті слід враховувати необхідність зниження величини номінального струму).
- Категорія забруднення середовища: 3.

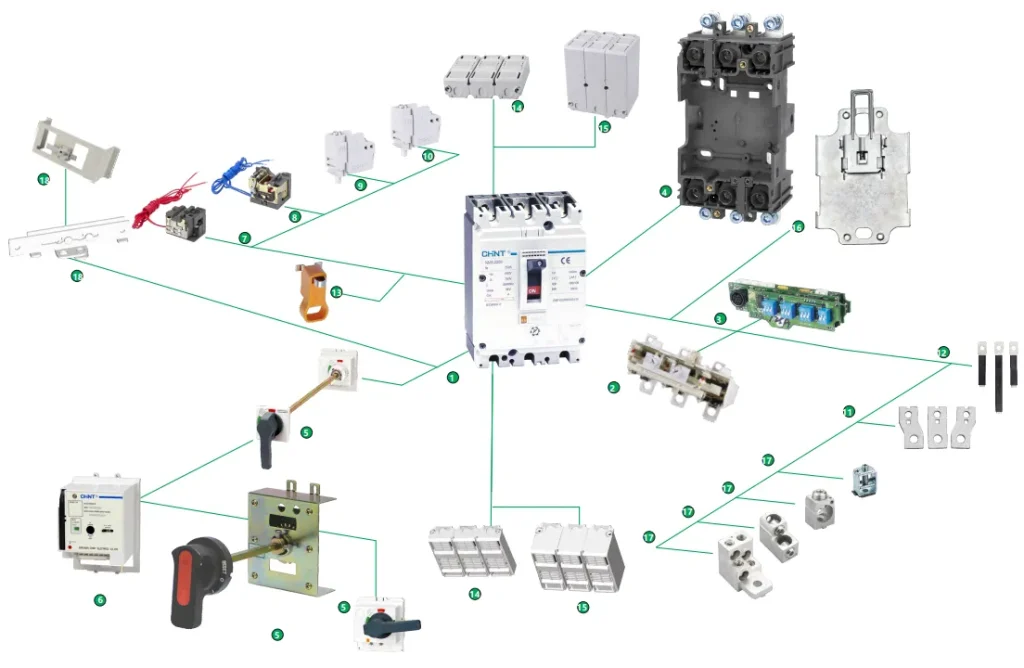

Конструкція вимикачів
- Автоматичний вимикач.

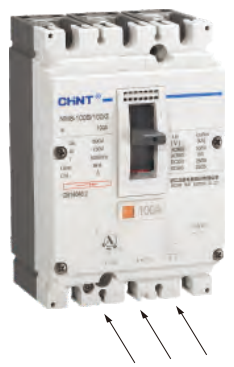

- Тепловий та електромагнітний розчеплювач.

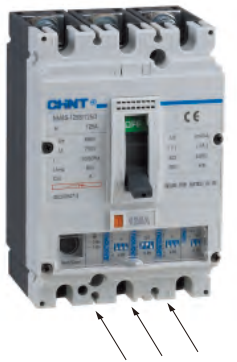

- Електронний розчеплювач.
- Основа для втичного виконання.
- Ручний поворотний привід.
- Моторний привід.
- Розчеплювач мінімальної напруги.
- Незалежний розчеплювач.
- Сигнальний контакт.
- Допоміжні контакти.
- Зовнішні виводи для переднього приєднання.
- Зовнішні виводи для заднього приєднання.
- Блокіратор рукоятки.
- Захисні кришки виводів (малі).
- Захисні кришки виводів (великі).
- Скоби для кріплення на Дін-рейку.
- Клеми для приєднання провідників.
- Механічне блокування.
Установка та монтаж автоматичних вимикачів
Способи підведення живлення (лінії). Під’єднання живлення до вимикача можна здійснювати зверху або знизу, оскільки місце підведення не чинить істотного впливу на працездатність та характеристики вимикача.

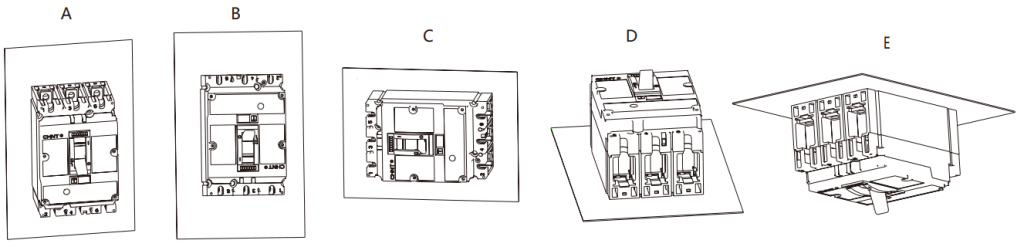

Способи встановлення вимикачів у просторі. Вимикачі стаціонарного та втичного виконань можуть бути встановлені в наступних положеннях.

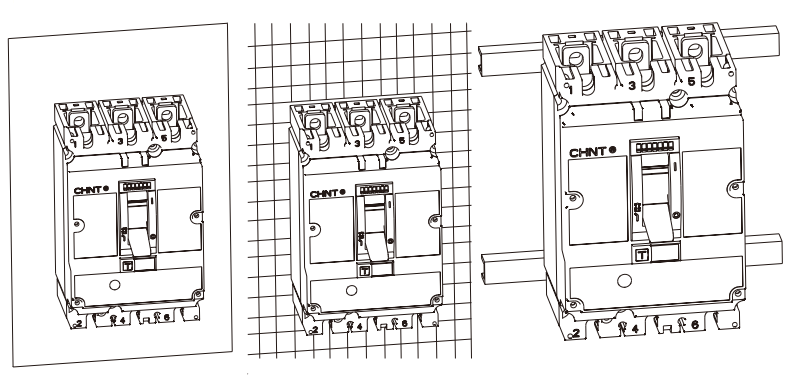

Вимикачі стаціонарного та втичного виконань можуть монтуватися наступним чином.
Способи приєднання провідників

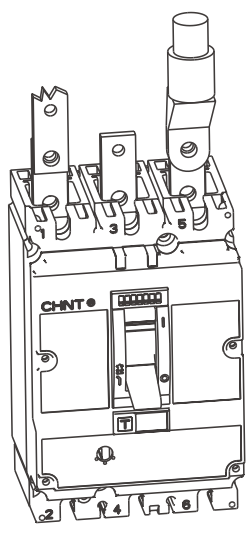

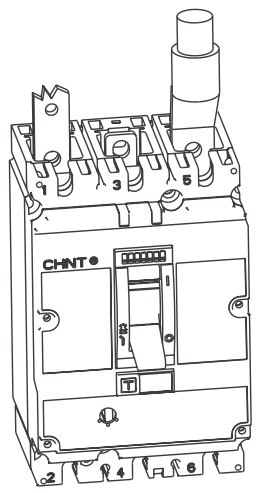

Приєднання кабелів і мідних шин. Гвинти (болти) для переднього приєднання мідних (алюмінієвих) кабелів і мідних шин до внутрішніх затискачів.

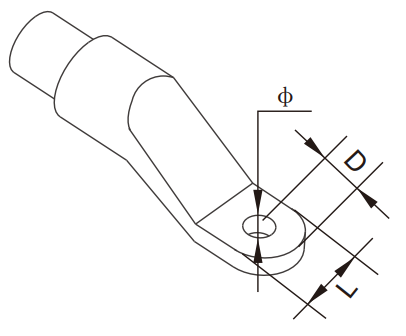

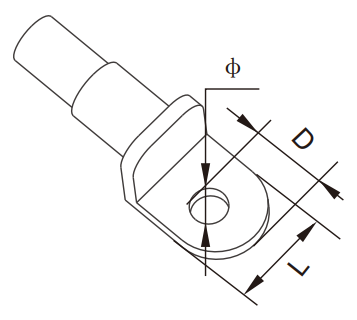

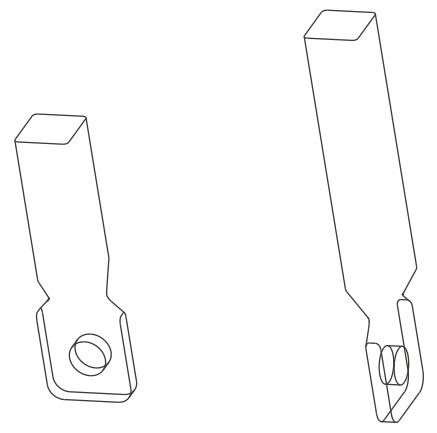

Наконечник для приєднання жил мідних кабелів.
Наконечник для приєднання жил алюмінієвих кабелів.

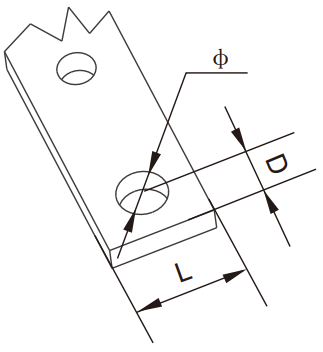

Мідна шина.

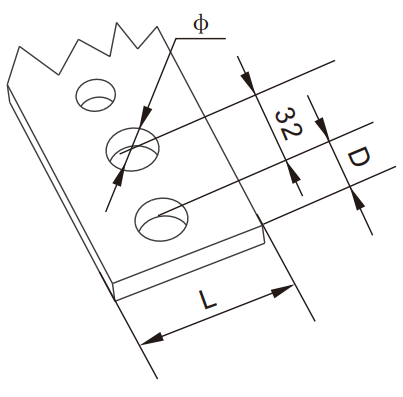

Мідна шина для [NM8(S)-1250].

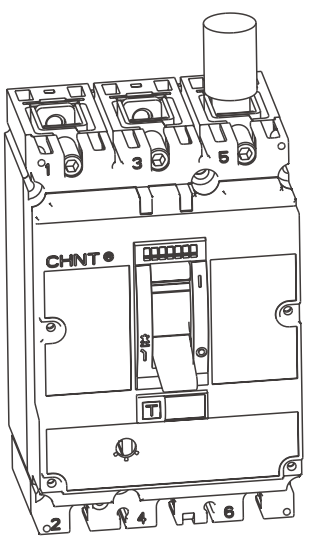

Болти та гвинти для переднього приєднання мідних (алюмінієвих) кабелів і мідних шин до зовнішніх виводів.
Наконечник для приєднання жил мідних кабелів.
Наконечник для приєднання жил алюмінієвих кабелів.
Мідна шина.

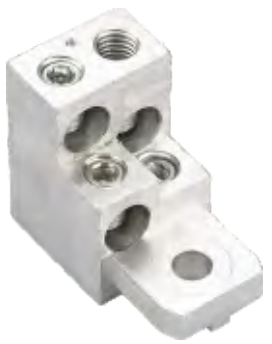

Зовнішні виводи вимикачів для переднього приєднання.

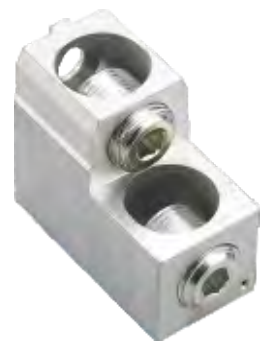

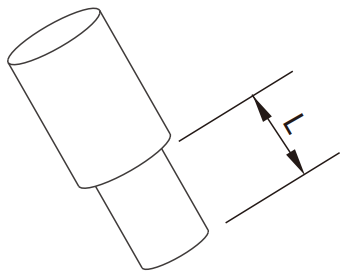

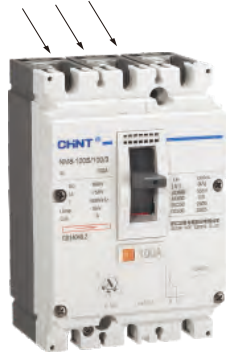

Приєднання до гніздових затискачів
Приєднання провідників ззаду (до шин)
Для даного способу монтажу виводи вимикача повинні бути призначені для приєднання мідних шин:
- Фронтальне приєднання.
- Вертикальне приєднання.
Приєднання до втичного виконання вимикачів

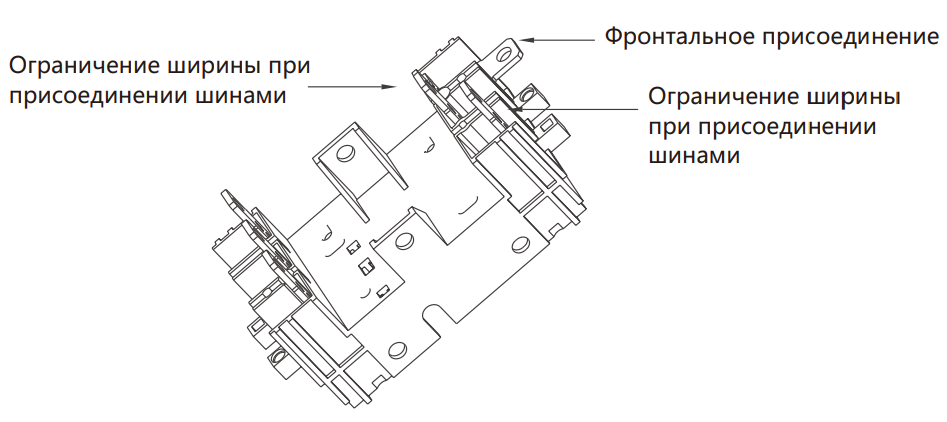

Застосовується два способи приєднання кабелів і шин: фронтальне та вертикальне, при приєднанні шинами існує обмеження щодо ширини шини, що приєднується.
- Втичне виконання.

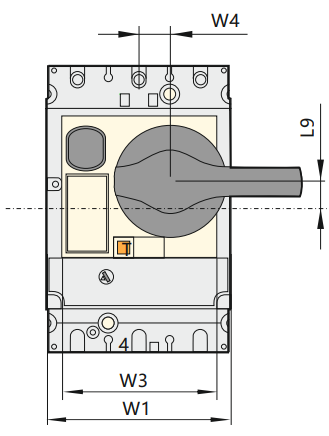

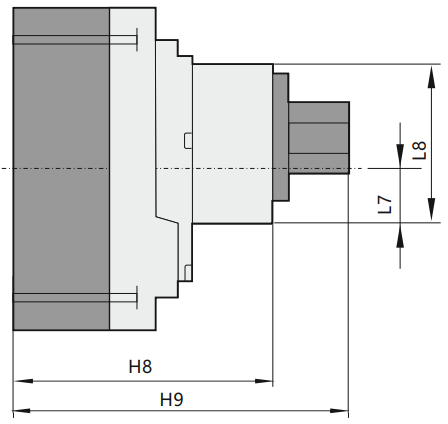

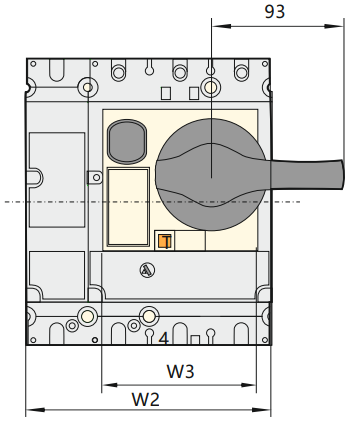

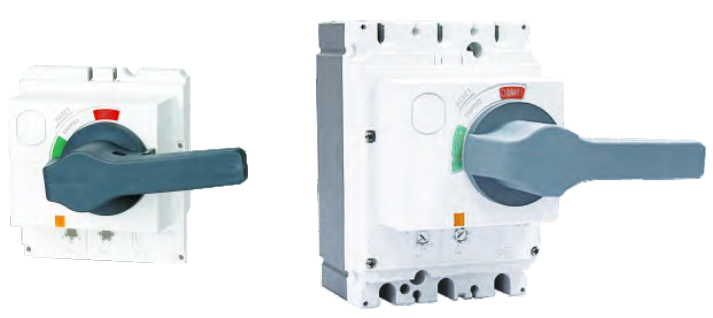

Ручний поворотний привід
Ступінь захисту — IP40 (з боку рукоятки приводу). Призначення — підвищення безпеки оперування вимикачем.
Індикація стану вимикача:
- 0 — вимкнено, 1 — увімкнено або вимкнено автоматично.
У положенні "OFF" рукоятка може бути заблокована трьома навісними замками з діаметром дужки 5–8 мм.
3-х полюсний
4-х полюсний

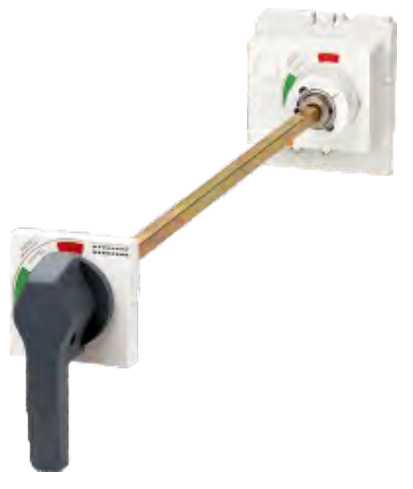

Ручний поворотний привід
Ступінь захисту: IP55 (з боку рукоятки).
Призначення — підвищення безпеки оперування вимикачем.
Індикація стану вимикача:
- 0 — вимкнено, 1 — увімкнено або вимкнено автоматично.
При відкритих дверцятах захист лінії при увімкненому вимикачі забезпечується, але вимкнений вимикач не може бути увімкнений.
У положенні "OFF" рукоятка може бути заблокована трьома навісними замками з діаметром дужки 5–8 мм.

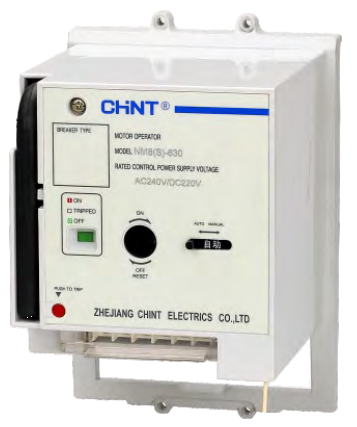

Двигунний привід
Ступінь захисту: IP40 (з боку приводу).
Призначення: підвищення безпеки оперування, забезпечення дистанційного керування вимикачем.
Індикація стану вимикача:
- 0 — вимкнено, 1 — увімкнено або вимкнено автоматично
Керування вимикачем може бути ручним або дистанційним.
- Ручне керування: Встановити перемикач "manual/auto" у положення "auto" і за допомогою доданої до приводу рукоятки увімкнути або вимкнути вимикач.
- Автоматичне (дистанційне) керування: Встановити перемикач "manual/auto" у положення "manual" і керувати вимикачем за допомогою кнопок керування.
Керування вимикачем здійснюється шляхом подачі імпульсу напруги керування або напруги, що подається постійно.
Діапазон напруги керування: 85–110% U_n робочої напруги керування.
