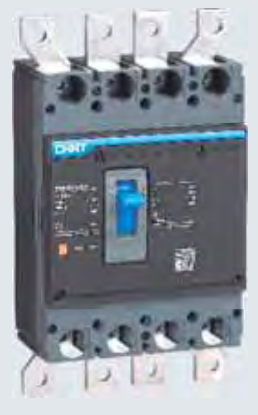

Переваги виробу
Широкий ряд розмірів корпусу з додатковими можливостями:
- Можливість вибору найбільш підходящого розміру корпусу підвищує ефективність продукції та скорочує експлуатаційні витрати.
Подвійна ізоляція, більш зручне обслуговування:
- Підвищення ізоляційної здатності виробу та можливість встановлення аксесуарів забезпечують безпеку й ефективність обслуговування.
Принципово нове електронне обладнання, більш надійний захист ланцюга:
- Новітні електронні прилади точніше розпізнають приховані відмови та забезпечують зручне налаштування параметрів.
Універсальність застосування, стійка та надійна робота в екстремальних умовах:
- Робоча температура становить від -35°C до +70°C.
- Виріб придатний до застосування в різних складних умовах.
Параметри
Типорозмір:

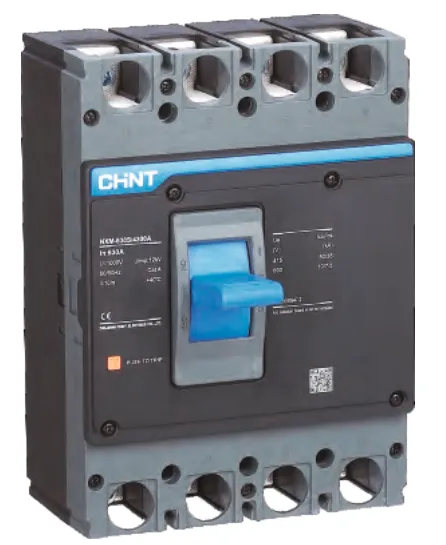

- Автоматичний вимикач у литому корпусі серії NXM: 63A, 125A, 160A, 250A, 320A, 400A, 630A, 800A, 1000A, 1600A.
- Електронний вимикач серії NXMS: 160A, 250A, 320A, 400A, 630A, 1000A, 1600A.
Номінальна робоча напруга: Ue (В змін. струму): 400/415/690.
Код вимикальної здатності: S, H.
Кількість полюсів: 2P, 3P, 4P.
Тип розчеплення:
- Термомагнітний.
- Фіксований; магнітний регульований;
- Термомагнітний регульований;
- Тепловий та магнітний регульований;
- Електронний.
Метод монтажу: Стаціонарний, втичний.

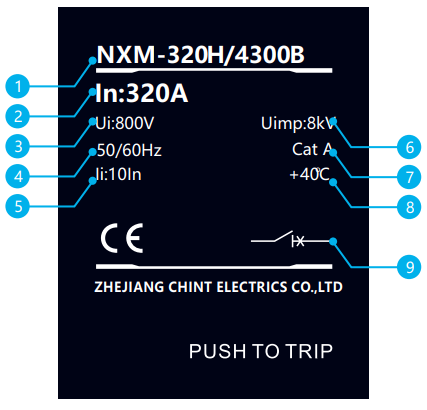

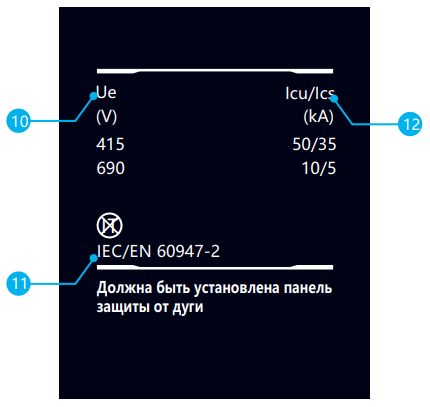

Розшифрування паспортної таблички
Тип виробу:
Типорозмір; вимикальна здатність; кількість полюсів.
In: Номінальний робочий струм; Ui: Номінальна напруга ізоляції.
Частота змін. струму.
Ii: 10In: Кратність струму перехідного процесу.
Uimp: Номінальна імпульсна напруга, що витримується.
Cat A: Категорія застосування вимикача.
+40°C: Температура навколишнього середовища.
Символ позначення автоматичного вимикача з функцією розчеплення.
Ue: Номінальна робоча напруга.
Виріб відповідає вимогам стандарту МЕК/EN 60947.2.
Icu/Ics: Гранична вимикальна здатність при короткому замиканні.
Робоча вимикальна здатність при короткому замиканні.

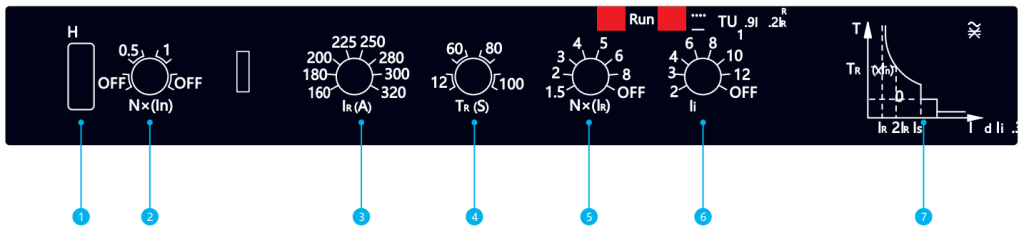

Електронний розчеплювач NXMS
- Інтерфейс HTU/USB.
- Установка захисту за струмом нейтрального проводу з двома рівнеми струму, що налаштовуються, та можливістю відключення (OFF).
- Установка номінального значення струму за допомогою 8-ступінчастого перемикача.
- Налаштування тривалої затримки (с) з 4 кроками.
- 7 кроків налаштування струму захисту I_{sd} з короткою затримкою спрацьовування — він може регулюватися або бути вимкненим (OFF).
- 7 кроків налаштування струму захисту I_i миттєвого спрацьовування — може регулюватися та бути вимкненим (OFF).
- Графік спрацьовування захисту «струм/час».
Внутрішні допоміжні пристрої

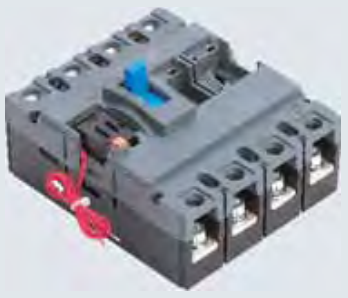

Схема з'єднань сигнального контакту з корпусом

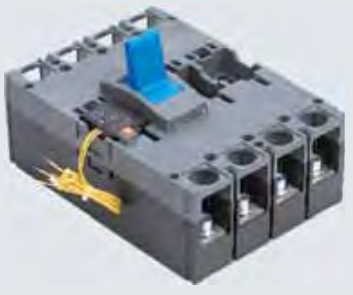

Зображення блока допоміжних контактів із корпусом
Розчепивач мінімальної напруги UV T-M4

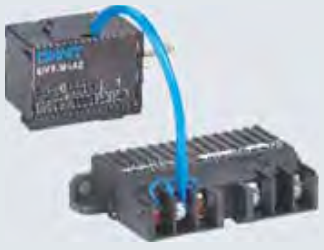

Зображення блока мінімальної напруги з модулем, що працює в режимі розчеплення та без розчеплення
SHT-M2 Незалежний розчепивач
MD-M2 механізм з електричним приводом

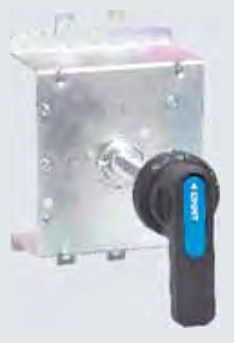

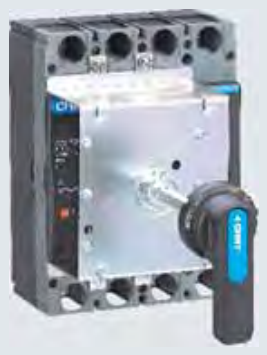

Зображення механізму ручного керування з корпусом
Зображення клем фронтального підключення з корпусом

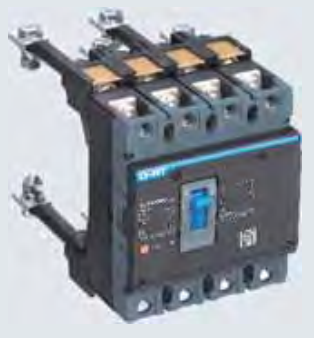

Зображення клем для заднього підключення з корпусом
Допоміжний контакт AX-M3
Сигнальний контакт AL-M6
RCP-M3
ERH-M6
FCP-M4
