Металеві кабельні лотки DKC: типи покриттів і варіанти виконання

Металеві лотки виготовляються з високоякісної листової сталі згідно з ТУ У 25.9-31032472-004:2017 у різних кліматичних виконаннях, що забезпечує тривалий термін служби і високу надійність кабельної траси в цілому.

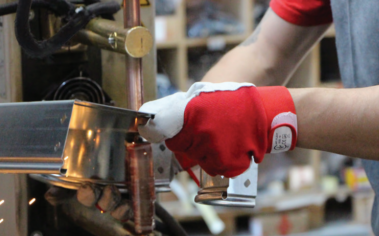

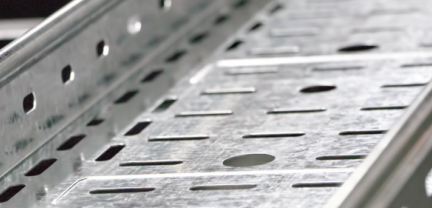

“S5 Combitech” — система перфорованих і неперфорованих лотків, призначена для прокладання проводів і кабелів силової і сигнальної проводки при виконанні відкритих електропроводок і відкритої прокладки кабельних ліній при настінному, стельовому, похилому і комбінованому типах монтажу на об'єктах промислового, комерційного та цивільного будівництва.

Лотки “S5 Combitech” виготовляються з високоякісної листової сталі в різних кліматичних виконаннях.

Конструкція лотків забезпечує можливість встановлення перегородок для розділення проводів і кабелів різного призначення.

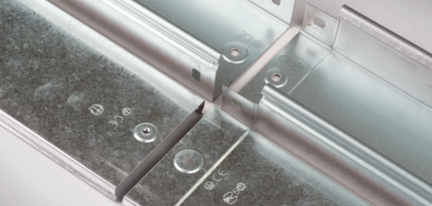

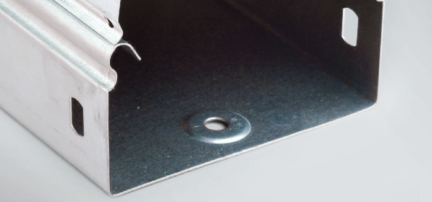

При монтажі кришки використовується гвинт М5 з виділеним символом заземлення, при цьому гайка вже заштампована в кришку, що забезпечує зручність монтажу і надійність з’єднання.

Особливості конструктивного виконання кришок ДКС виключають необхідність прокладання додаткового заземлюючого контуру.

• Широкий асортимент металевих листових лотків: ширина від 50 до 600 мм; висота 50, 80 і 100 мм; товщина сталі 0,5–1,5 мм.
• Широкий асортимент аксесуарів, що дозволяють монтувати конструкцію будь-якої складності з мінімальними витратами, завдяки чому монтаж спрощується і значно прискорюється.
• Проведені випробування на несучу здатність металевих лотків.
• Висока якість виключає корозію, забезпечує привабливий зовнішній вигляд і довгий термін служби системи.
• Відмінне співвідношення ціна-якість.
• Спеціальне виконання (гаряче цинкування після виготовлення, цинк-ламель, нержавіюча сталь, порошкове фарбування) гарантує експлуатацію лотка і аксесуарів у найскладніших умовах і задовольняє будь-які вимоги замовника.
• Гарантований контур заземлення по всій системі.
• Надійне кріплення кришки виключає можливість її самовільного від’єднання. Кришку можна багаторазово монтувати і демонтувати.
• Передбачена велика кількість варіантів кріплення лотків до стіни і стелі з використанням монтажних аксесуарів.
• Зручна і функціональна упаковка металевих лотків. Всі металеві лотки і кришки ДКС поставляються в упаковці, перев’язаній міцною стрейп-стрічкою, і мають маркування. Аксесуари для монтажу поставляються в спеціальних картонних коробках залежно від замовленої кількості. Забезпечується легкий облік продукції при складуванні і транспортуванні.
• Наявність необхідних сертифікатів дозволяє застосовувати продукцію в різних галузях і географічних районах.

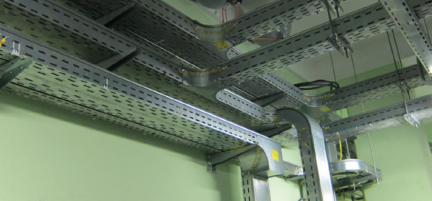

Асортимент системних і монтажних аксесуарів включає більше 4000 різних позицій і дозволяє організувати кабельну трасу будь-якої складності. Всі кути мають гладкі повороти і достатній радіус вигину, щоб кабель не пошкоджувався і не деформувався під час прокладання. Гвинти для з’єднання лотків і аксесуарів мають напівкруглу головку, що запобігає пошкодженню кабелю під час його протягування.

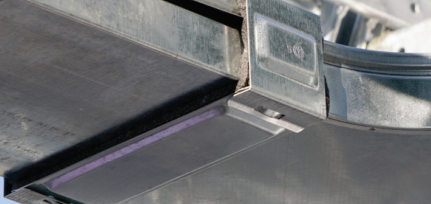

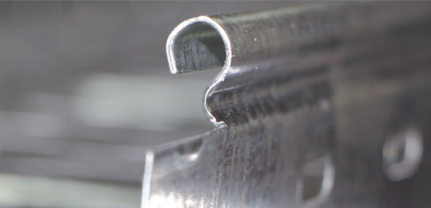

Кришки лотків і аксесуарів з’єднуються між собою внахлест, а до лотка кріпляться простим замиканням

В асортименті ДКС є унікальні вироби, що не мають аналогів на ринку, а також велика кількість монтажних елементів

Ступінь захисту IP44 (4 резинопластикових ущільнювачі і 4 металеві пластини)

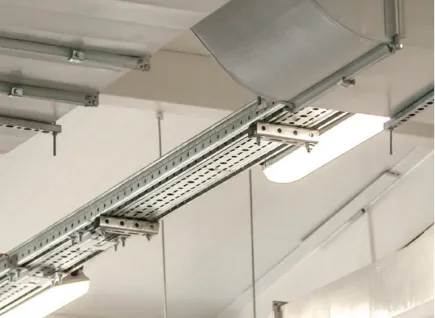

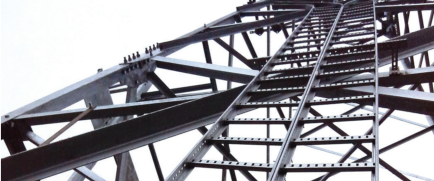

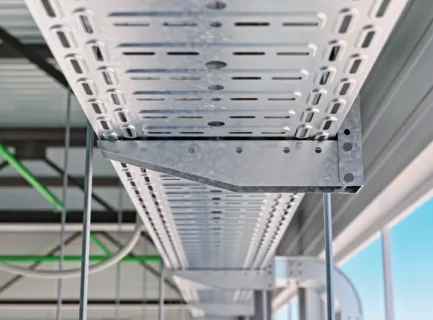

“L5 Combitech” — система кабельних лотків драбинного типу для відкритої прокладки кабелів та ізольованих проводів на об’єктах промислового, комерційного та цивільного будівництва.

Лоток драбинного типу являє собою два перфорованих лонжерони (борти), з’єднані між собою траверсами (поперечинами). Лоток має невелику вагу, що зручно для транспортування і монтажу.

У порівнянні з лотками дротового і листового типів, лотки драбинного типу ДКС мають підвищену несучу здатність завдяки унікальній технології з’єднання двох листових матеріалів (траверси і лонжерона) — клінчінгу.

Лотки «L5 Combitech» виготовляються з високоякісної листової сталі в різних кліматичних виконаннях, що забезпечує тривалий термін служби і високу надійність кабельної траси в цілому.

Система «L5 Combitech» застосовується для монтажу відкритих електропроводок і відкритого прокладання кабельних ліній:

• При стельовому типі монтажу.
• При настінному типі монтажу.
• При похилому типі монтажу.
• При комбінованому типі монтажу.

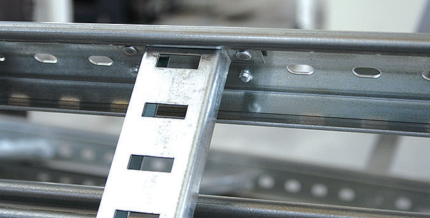

Технологія «Клінчінг»

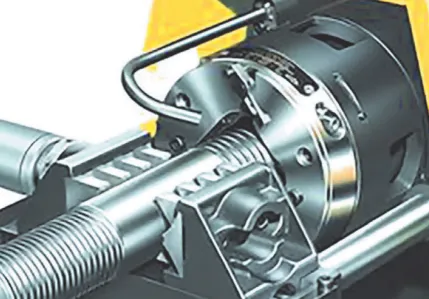

Використовується для збірки лотка і являє собою вштамповування двох матеріалів один в одного за допомогою спеціального інструменту — клінчера. Даний вид з’єднання відрізняється високою міцністю і вібростійкістю.

Плавна геометрія аксесуарів

Забезпечує необхідний радіус вигину кабелю, виключає його пошкодження при прокладанні і дозволяє ефективно використовувати внутрішній об’єм аксесуара.

Висока сейсмостійкість

Лотки були випробувані на вібростендах у лабораторії «Хартрон». Результати експериментальних досліджень довели можливість застосування лотків драбинного типу в районах з сейсмічністю 7–9 балів.

Відповідність європейським нормам

Лотки драбинного типу успішно пройшли серію випробувань і тестів, передбачених європейським стандартом EN 61537:2014. Успішна сертифікація в Європі підтверджує їх високу якість.

Вибір професіоналів

Результати аудиту технічної дирекції та дирекції з якості НАЕК «Енергоатом» показали, що система лотків драбинного типу «L5 Combitech» не має обмежень до експлуатації на об’єктах атомної енергетики. Це підтверджує відповідність продукції високим вимогам провідних компаній української промисловості.

Стійкість до морської корозії

Технічні властивості системи дозволяють експлуатувати її на об’єктах, розташованих у морі і прибережних зонах.

Фірмове з’єднання лотків «тато-мама» (внахлест)

Забезпечує швидкий монтаж і надійність конструкції.

Надійне кріплення кришок

Кришки фіксуються простим замиканням.

Сумісність з листовими лотками

Дозволяє комбінувати різні типи систем в одному проєкті.

Відповідність вимогам вогнестійкості

Відповідає вимогам межі вогнестійкості кабельної лінії за нормою Р90/Е90.

Клінчінг – вібростійке з’єднання

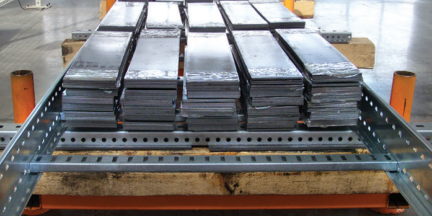

Висока несуча здатність

6-метрові лотки драбинного типу

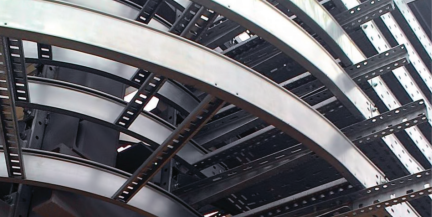

 Аксесуари з радіусом 600 мм

“F5 Combitech” — система металевих дротових лотків для організації кабельної інфраструктури переважно всередині будівель і споруд.

Великий асортимент типорозмірів дозволяє задовольнити будь-які вимоги замовників, а спеціальні виконання розширюють можливості використання системи дротових лотків в агресивних середовищах.

У порівнянні з іншими типами лотків значно полегшується процес монтажу кабельної траси, особливо при великій кількості поворотів і розгалужень, що робить даний тип лотків оптимальним для трас складної геометрії.

Конструкція дротових лотків забезпечує можливість кріплення до них проводів і кабелів без пошкодження кабельної оболонки. Кріплення проводів до лотка здійснюється за допомогою хомутів.

Стандартне виконання — з гальванічно оцинкованої вуглецевої сталі.

Переваги

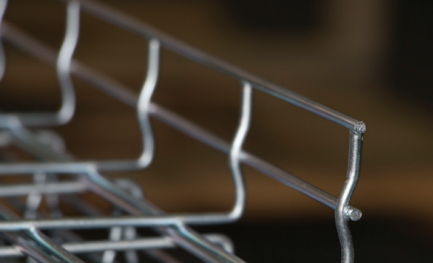

• Дротовий лоток ДКС виробляється за унікальною запатентованою технологією. У конструкції використовується торцеве зварювання верхнього поздовжнього дроту (Т-подібне з’єднання). Даний тип конструкції безпечний для монтажника і виключає пошкодження кабелю об гострі краї дроту.
• Конструктивна особливість виконання стінок лотка забезпечує його високі характеристики. Використання у виробництві дроту товщиною 4 і 5 мм дозволяє досягти високої несучої здатності.
• Використання дротового лотка в приміщеннях забезпечує швидке і зручне розгалуження системи, а також приєднання електроприладів (електроламп і світильників) до кабелю.
• При використанні дротового лотка “F5 Combitech” забезпечується природна вентиляція кабельної траси, що перешкоджає її перегріву. Забезпечується легкий доступ до кабелів і запобігається накопиченню пилу і бруду.
• Не потребує великої кількості аксесуарів. Монтаж системи виконується безпосередньо на об’єкті. Будь-які розгалуження і повороти виконуються вручну за допомогою лише двох інструментів: кусачок і гайкового ключа. Це дозволяє економити до 60% часу монтажу і знижує витрати.
• Широкий ряд типорозмірів дротових лотків з висотою стінок 30, 50, 80, 100 мм і шириною основи від 50 до 600 мм.
• Універсальні кріплення дозволяють організувати кабельну систему будь-якої складності. Можливе формування багаторівневих систем при збереженні легкої доступності до кабельних трас.
• Збережені основні принципи кабеленесучої продукції ДКС: послідовність і сумісність. Конструкція дозволяє поєднувати систему “F5 Combitech” із системами “S5 Combitech”, “L5 Combitech”, а також з системами “Octopus” і “Express”.
• Можливе використання кришки від системи листових лотків (за умови використання тримачів для кришки).
• Можливе використання перегородки від системи листових лотків (застосовуються спеціалізовані кріпильні комплекти).
• Висока якість цинкування забезпечується багатоступеневою технологією очищення поверхні: хімічне знежирення, електрохімічне травлення, електрохімічне знежирення, хімічне травлення, а також сучасними методами забезпечення чистоти електроліту.
• В умовах відкритого вогню (пожежі) дротовий лоток, змонтований відповідно до технічного регламенту ДКС, зберігає несучу здатність (R) протягом 90 хвилин, що підтверджується сертифікаційними випробуваннями.

Будь-які кути, повороти і розгалуження виготовляються з прямих елементів лотка безпосередньо на місці монтажу за допомогою двох інструментів — гайкового ключа і кусачок.

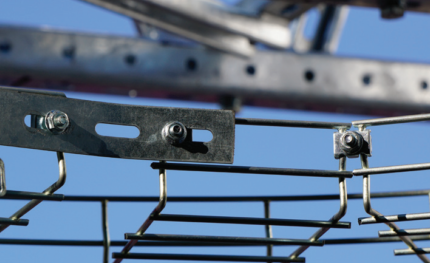

Спеціалізовані монтажні аксесуари дозволяють здійснювати кріплення лотка без додаткових кріпильних елементів.

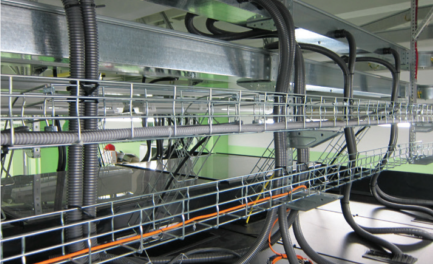

Природна вентиляція кабелю

Т-зварювання виключає пошкодження кабелю

“B5 Combitech” — універсальна система монтажних елементів і опорних конструкцій для застосування в різних областях: електричних мережах, системах управління та телекомунікаціях, а також у системах трубопроводів (повітропроводи, газопроводи тощо).

Конструктивні елементи системи можуть мати одне з наступних виконань: стандартне, посилене, полегшене або швидкого монтажу.

Система монтажних елементів застосовується спільно з усіма системами металевих лотків ДКС, а також з освітлювальним і магістральним шинопроводом «Hercules».

Водночас можливе використання «B5 Combitech» для прокладання кабельних трас і систем інженерних комунікацій без застосування металевих лотків.

Елементи системи повністю сумісні між собою, що дозволяє створювати конструкції будь-якого масштабу і складності.

Всі основні елементи «B5 Combitech» поєднуються за допомогою болтових з’єднань, що істотно спрощує і прискорює монтаж.

Переваги

• Терміни постачання — найбільш ходові позиції консолей, профілів та інших монтажних елементів підтримуються на складі в достатній кількості.
• Широта асортименту — різні типи консолей для будь-яких навантажень забезпечують можливість вибору за параметрами і ціною.
• Різні виконання елементів системи — залежно від вимог замовника і умов експлуатації можна підібрати оптимальне виконання: гальванічно оцинкована сталь, гаряче цинкування зануренням (HDZ), нержавіюча сталь (INOX), цинк-ламельне покриття (ZL), порошкове фарбування (RAL).
• Взаємозамінність — завжди можна підібрати аналог відсутньої позиції при необхідності оперативної поставки зі складу.
• Наявність всіх необхідних сертифікатів на продукцію.
• Технічна підтримка — наявність креслень і 3D-моделей всіх елементів, а також альбомів типових рішень.

Асортимент групи “B5 Combitech”

• Профілі різного типу і аксесуари до них (заглушки, з’єднувачі і т.д.).
• З’єднувальні елементи. Використовуються для створення конструкцій спільно з профілями і консолями.

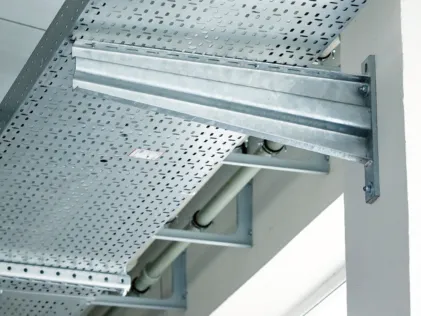

• Консолі використовуються для монтажу всіх типів металевих лотків.
• Підвіси та траверси. Підвіси служать для організації одностороннього або двостороннього монтажу кабельних трас на подвійних і одиночних консолях. Похилі і прямі підвіси застосовуються при монтажі конструкцій на похилих поверхнях, стелях або в якості підлогових опор. Траверси використовуються для організації підвісу на шпильках кабельних лотків, вентиляційних коробів і трубної продукції.
• Скоби. Застосовуються для підвісу металевих лотків до стелі і кріплення до стіни.
• Тримачі. Дана група продукції включає металеві тримачі BHL/BHP для кріплення кабелю до лотка драбинного типу або профілю, поліамідні тримачі BHR для прокладання високовольтних кабелів, трубні хомути для прокладання труб водопостачання, опалення, газопостачання, а також труб промислового призначення.

“M5 Combitech” — система кріплення для побудови кабеленесучих трас на основі листових, дротових і лотків драбинного типу, а також монтажних елементів.

Великий асортимент типових і спеціалізованих кріпильних виробів дозволяє оптимально забезпечувати потреби замовників залежно від умов експлуатації та необхідної навантажувальної здатності системи в цілому.

Переваги

• Терміни постачання — найбільш затребувані позиції підтримуються на складі в достатній кількості.
• Широкий асортимент — можливість підбору необхідного елемента за параметрами і ціною.
• Зручна компактна індивідуальна упаковка.
• Висока якість кріплення — кожна партія проходить контроль якості на заводі-виробнику і безпосередньо при прийманні на склад ДКС.
• Різні виконання елементів системи.
• Взаємозамінність — завжди можна підібрати аналог відсутньої позиції при необхідності термінового постачання зі складу.

Асортимент групи “M5 Combitech”

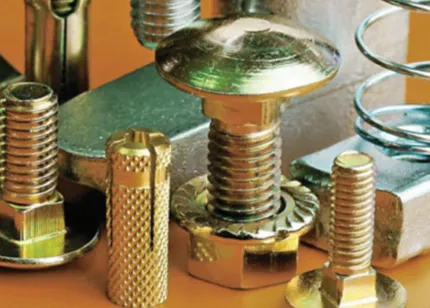

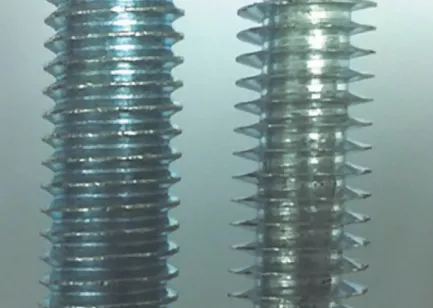

Метричне кріплення — це загальна назва великої групи кріпильних виробів, яку об’єднує наявність метричної різьби, а також супутньої продукції. До цієї групи входять болти, гайки, шпильки тощо. Без цих елементів неможливий монтаж кабельної траси та інших інженерних систем.

Анкери та дюбелі — до цієї групи входять анкери та дюбелі різного типу. Вони використовуються для закріплення різних конструкцій до несучих основ (стелі, стін, підлоги, фундаменту тощо).

Такелаж — це набір спеціалізованих кріпильних елементів, що дозволяє виконувати роботи, пов’язані з підвісом різного обладнання і конструкцій. До цієї групи належать ланцюги, сталеві троси, монтажні стрічки, струбцини, затискачі, коуші тощо.
