Гид по кабельным коробам

Если вы хоть раз задавались вопросом о том, как быстро, удобно и безопасно организовать электропроводку в помещении, эта статья определенно для вас. В ней вы не только найдете ответ на этот вопрос, но и узнаете много полезной информации о кабельных коробах и будете понимать, почему они пользуются популярностью и какую пользу могут принести.

Не знаете, что такое кабельный короб? Это пластиковый или алюминиевый желоб, который прикрепляется на стену или пол, внутрь него прокладываются провода, а сверху они накрываются защитной крышкой. Таким образом получается конструкция, которая полностью закрывает кабель, тем самым не только делая его безопасным, но и обеспечивая эстетический вид проводки.

Все мы привыкли к тому, что провода, ведущие к светильникам и розеткам, уложены прямо в стену, еще на стадии строительства. Это действительно удобно – стена выглядит гладкой и целой, нет никакого риска споткнуться о провод или случайно повредить какой-то шнур. Но на этом плюсы заканчиваются и на первый план выходят минусы. К примеру, вы делаете в доме перестановку, и теперь возле рабочего стола нет ни единой розетки, зато все они оказались за шкафом – там, где не так уж нужны. Неужели нужно планировать помещение, опираясь на размещение ваших розеток и выключателей?..

Конечно же, нет. Потому что существуют кабельные короба. Вот их главные преимущества:

• Абсолютная мобильность. Проложив провода в кабель-каналах, вы всегда сможете перепланировать проводку, добавив к системе тот или иной элемент (угол, поворот, ответвление) и выведя провод к новому месту в дополнительном коробе. Мало того, если вы будете переезжать в другое помещение, то легко сможете открепить кабельную трассу и забрать с собой, чтобы использовать на новом месте.
• Безопасность. И не только потому, что провода не будут мешать под ногами. Кабельный короб защищает провод от попадания пыли и влаги, от случайных механических повреждений, от нагрева под солнечными лучами. Ни ребенок, ни животное не смогут повредить провод или получить от него удар током. А самое главное то, что с кабельными каналами вы обезопасите себя и от пожаров тоже. Провода нередко нагреваются при работе и могут нагревать собой все то, что с ними соприкасается. Если это окажется дерево – существует некоторый риск воспламенения. Именно поэтому большинство кабельных каналов делают из алюминия или ПВХ – этот материал не только прочный и долговечный, но и термостойкий, а при возникновении огня он не горит, а просто плавится: то есть, не распространяет пламя.


• Удобство. Это преимущество начинается еще с того, как крепить кабель-канал. ПВХ-короба очень легкие, потому их можно просто клеить на стену, но прежде чем приклеить кабель-канал, нужно убедиться, что поверхность ровная. Если это не так, будет надежнее закрепить корпус канала шурупом. Разместить канал можно как у пола, так и под потолком, и в целом на любом уровне: ровно так, как вам будет удобно. Узкие каналы (размером 10х10 мм) почти незаметны на стене, с их помощью подводят провод к розеткам и выключателям, а вот более широкие нужны для вывода проводов в другую комнату или подключения группы устройств: например, обычной розетки, выключателя, телефонной и компьютерной розетки (спутниковый кабель и интернет) и так далее. Мало того, в широкие кабельные каналы можно устанавливать эти самые розетки и выключатели. Специальные серии электротехнических устройств создаются под кабельные короба: суппорты и корпуса у них меньше, чем у обычных, и монтируются в канал они легко, а сверху для красоты накрываются декоративной рамкой. Таким образом вы не только можете устроить розетку там, где вам нужно, но и при необходимости без труда переместить ее в другое место.

• Внешний вид. Неужели вы думали, будто кабельные короба не впишутся в дизайн помещения?.. Производители выпускают разнообразные цветовые решения: самый популярный, конечно, белый короб, который пользуется спросом в офисах и административных помещениях, однако есть еще цвет слоновой кости, а также стилизации под различные породы дерева – от темно-коричневых, до светло-бежевых. Особенно актуально такое решение для загородных домов, но и в квартирах также будет смотреться уместно.

Разобравшись с преимуществами, двинемся дальше.

Чтоб понять, как выбрать кабель-канал, стоит ознакомиться с основными их видами:

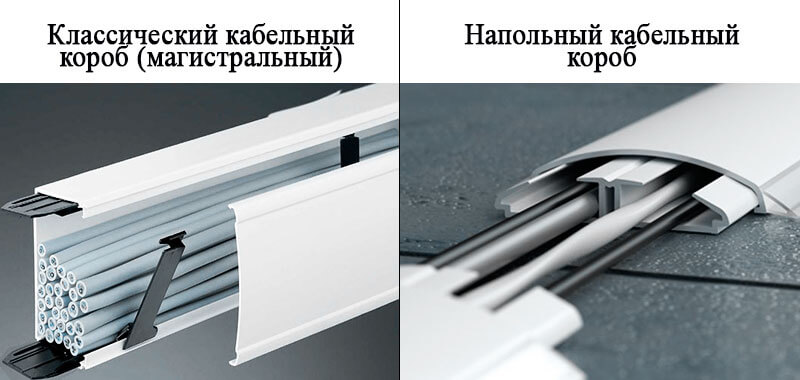

• Классический кабельный короб, он же магистральный.


Это самый популярный вид короба, он устанавливается на любом уровне и имеет множество различных типоразмеров (от 40х20 до 230х100). Зависимо от размера, укладываются в такие короба как одиночные провода, так и целые пучки, которые могут уводить в другое помещение, а могут расходиться по разным устройствам в пределах помещения.

• Напольный короб.


Исходя из названия, он крепится к полу и подводит провода к устройствам, установленным в отдалении от стен. Удобно это для офисов с планировкой open-space, где рабочие столы могут находиться посреди помещения, ресторанов, спортивных комплексов и галерей. Напольный короб вмещает небольшое количество проводов, он производится максимально плоским, чтобы не мешать движению, а также очень крепким, ударопрочным и влагостойким.

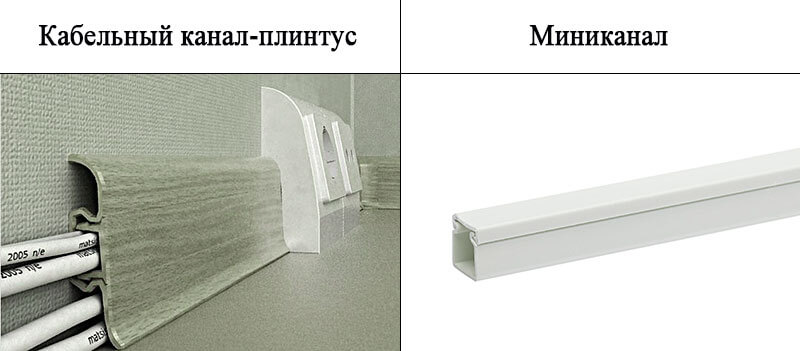

• Кабельный каналы-плинтуса.


Внешне этот короб напоминает деревянный плинтус (цвет так же подбирается под определенный вид дерева). Он обладает повышенной прочностью и стойкостью к ударам, легко очищается от грязи и пыли и не пропускает влагу, поэтому не боится влажной уборки. В большинстве плинтусных каналах имеются секции, так что провода проходят внутри одного корпуса, но в разных отделениях, не соприкасаясь друг с другом.

• Миниканал.


Отличие этих каналов в их небольшом размере (от 9х4,5 мм). Удобнее всего это для отведения одного провода к розетке или переключателю – благодаря габаритам, такой короб не привлекает внимания, а если проходит под потолком или в углу комнаты, его вообще очень тяжело заметить.

• Угловой кабельный канал.


Они очень напоминают плинтусные, но крепятся в угол между стеной и потолком – чаще всего это актуально, если нужно просто провести какой-нибудь провод через коридор или комнату, не устраивая в этом помещении разветвления проводки.

• Перфорированный кабель-канал.


Эти короба имеют перфорацию по бокам, которая позволяет выводить кабель из любого места короба, без использования специальных элементов ответвления. Такой вариант удобен для организации проводки в щитовых шкафах и серверных помещениях – обычно там очень много проводов, и кабель-каналы подобного типа не только облегчают их прокладку, но и помогают работникам ориентироваться в том, где какой кабель находится.

• Отдельной категорией можно вынести кабельный канал для кондиционера – внешне он почти ничем не отличается от обычного, но служит для проводки труб, а не проводов.

Часто стоит вопрос о том, как выбрать размер кабельного канала и сколько кабелей влезет в кабель-канал того или иного сечения. Однозначный ответ дать невозможно, поскольку провода, как и короба, могут быть разного диаметра. К примеру, там, где в короб помещается три силовых кабеля, могут неплохо разместиться шесть телефонных шнуров. Перед покупкой коробов необходимо просчитать приблизительный размер, но мы рекомендуем делать запас места, то есть не укладывать провода в канал так, чтобы им там было тесно.

Запас места желательно оставлять в 30-40%. Вам может показаться, что это бесполезная трата места, но нет: проводам в кабельном коробе нужна вентиляция, чтоб они не перегревались при работе, да и свободное пространство позволит вам при необходимости добавить кабель, не меняя короба.

Не во всех кабель-каналах использовать можно полный заявленный размер – некоторые производители делают внутри короба отсеки (два или три), благодаря которым провода можно прокладывать небольшими группами так, что они не соприкасаются друг с другом. Это повышает безопасность, плюс к тому – в сгруппированных определенным образом проводах куда удобнее ориентироваться, если нужен ремонт или замена.

Для организации кабельной трассы при помощи коробов недостаточно самих каналов. Есть еще широкий выбор аксессуаров, без которых об эстетическом виде проводки можно забыть. К таким аксессуарам относятся:

- отводы и тройники;

- плоские углы;

- внешние и внутренние углы;

- вводы в более широкий/узкий канал (переходники);

- вводы в стену;

- заглушки;

- держатели и фиксаторы кабеля;

- накладки на стык крышек;

- разделители и соединители;

- монтажные, распределительные и установочные коробки под оборудование;

- розетки, выключатели.

Все эти аксессуары помогут обустроить кабельную трассу наиболее удобным образом, сэкономив место и не испортив внешний вид помещения, поэтому прежде чем резать кабель-канал, убедитесь в том, что у вас уже есть все необходимые компоненты нужного размера.

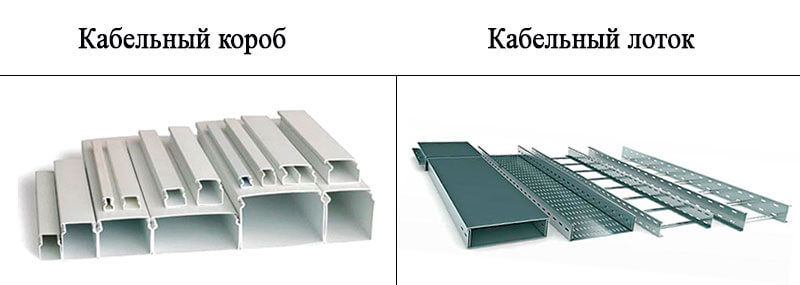

Кроме коробов функцию организации электропроводки выполняют лотки, но основное, чем кабельный короб отличается от кабельного лотка – это место их применения. Лотки чаще всего используются в производственных помещениях, однако про преимущества и недостатки кабельных лотков мы сделаем отдельную подробную статью.

А где же устанавливать кабельные каналы? В принципе, нет практически никаких ограничений: вы можете пользоваться коробами всюду, где вам нужно электричество: в квартирах и домах, офисах, на лестничных клетках, в торговых помещениях, в ТРЦ и спортивных комплексах, в бассейнах и гаражах. Ограничений не существует, однако для помещений с повышенной влажностью нужно выбирать короба с высоким уровнем IP-защиты, чтобы вода не проникала под крышку.

Решить, какой кабель-канал лучше, не всегда бывает легко. Советуем в первую очередь обращать внимание на производителя, ведь известные отечественные и европейские бренды используют качественный пластик, который не деформируется и не вредит окружающей среде. Обязательно учитывайте размер коробов и, соответственно, аксессуаров к ним, а уж цвет кабельного канала присматривайте исключительно на свое усмотрение.
