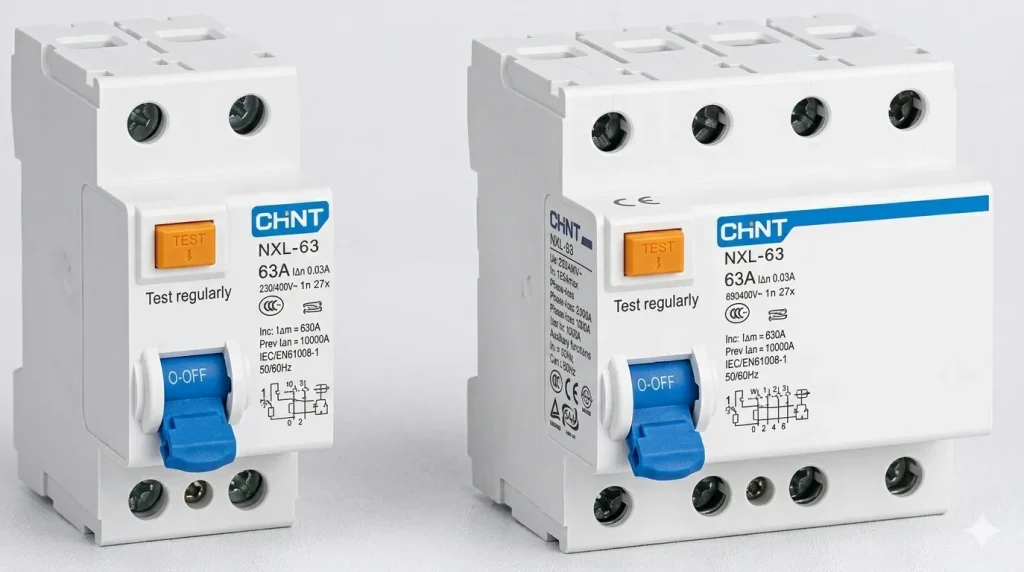

NXL-63 Устройство защитного отключения
Назначение
- Управление электрическими цепями.
- Защита людей от последствий нарушения изоляции и дополнительная защита от прямого контакта с токопроводящими частями.
- Защита установок от возгорания, которое может возникнуть из-за повреждений изоляциии токов утечки.
- Область применения: автоматические выключатели дифференциального тока используются в жилых домах, коммерческом секторе и промышленности.
Выбор
- Измерение формы волны тока. Класс AC: Срабатывание происходит от дифференциальных переменных токов медленно растущих синусоидальной формы.
Класс A: Срабатывание происходит при возникновении дифференциальных переменных токов синусоидальной формы, а также дифференциальных токов импульсов постоянного напряжения (как мгновенных, так и медленно растущих).
Чувствительность срабатывания
- 10 мА – защита от истоков в высокоточных измерительных приборах и при использовании в ванных комнатах.
- 30 мА – дополнительная защита от прямого контакта (стандарт для жилых помещений).
- 300 мА – защита от повреждения изоляции, а также от возникновения возгорания (пожарная защита).
Время срабатывания
Мгновенно : Мгновенное отключение (без задержки).
Аттестация и сертификация
Подробная информация приведена в таблице сертификации на последней странице.

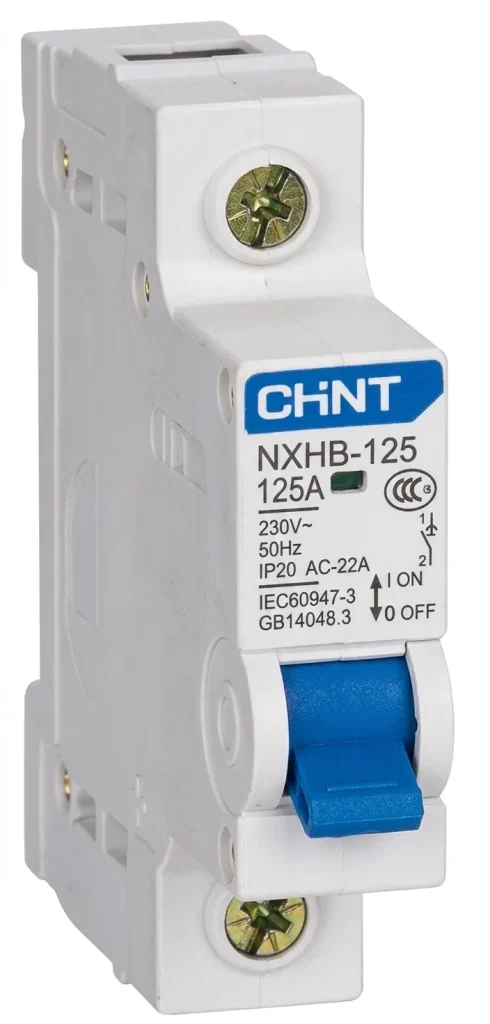

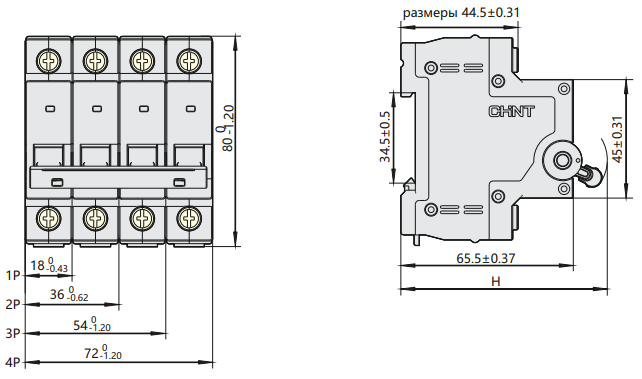

Выключатель нагрузки NXHB-125
Совместимые стандарты
IEC 60947-3
Совместная сертификация
CE
Основная функция
Функция выключателя-разъединителя.
Параметры и характеристики
- Номинальный ток (Ie): 20, 32, 40, 63, 80, 100 и 125 А.
- Количество полюсов: 1P, 2P, 3P, 4P.
- Номинальное напряжение изоляции (Ui): 500 В.
- Номинальное рабочее напряжение (Ue): 230 В изм. тока (1P), 400 В изм. тока (2P, 3P, 4P).
- Выдерживаемое номинальное импульсное напряжение (Uimp): 6 кВ.
- Номинальный кратковременно выдерживаемый ток (Icw): 12 Ie период включения 1 с.
- Номинальная способность включения на короткое замыкание (Icm): 20Ie период включения 0,1 с.
- Номинальное включение и выключение: 3Ie, 1,05 Ue, COS= 0,65.
- Рабочая производительность: механический срок службы – 10 000 циклов, электрический срок службы – 3 000 циклов.
- Степень загрязнения: II.
- Категория применения: AC-22A, AC-21B.
- Категория установки: II и III.
- Установка: монтаж на стальную рейку TH35-7,5; уклон монтажной поверхности относительно вертикальной плоскости должен быть <5°.
- Ведущие соединения: винтовые зажимы; момент затяжки 3,5 Нм (80–125 А), момент затяжки 2,0 Нм (20–63 А).

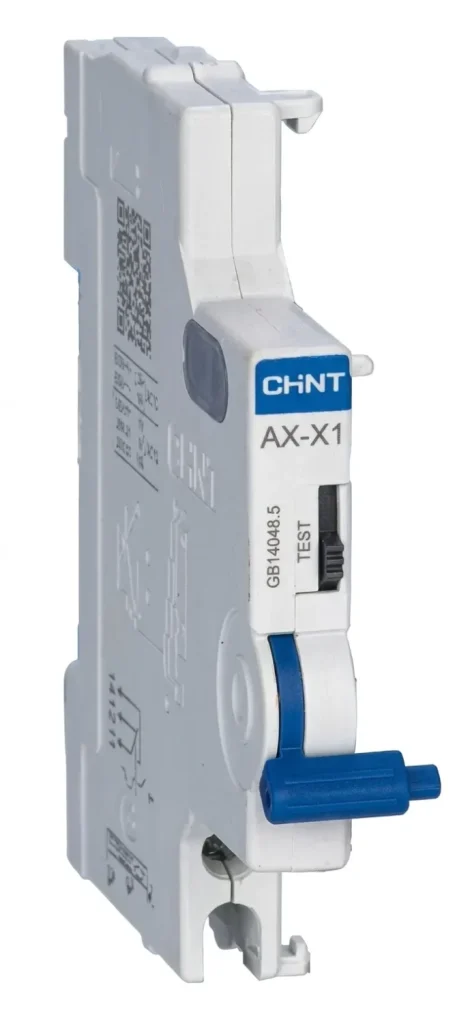

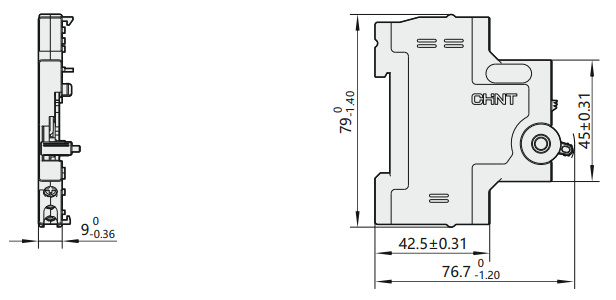

AX-X1 Вспомогательный контакт
Совместимые стандарты
IEC60947-5-1
Совместная сертификация
CE
Основная функция
Обеспечивать на большом расстоянии индикацию сигнала о состоянии автоматического выключателя (замкнутый/отключенный).
Уборка и установка изделия

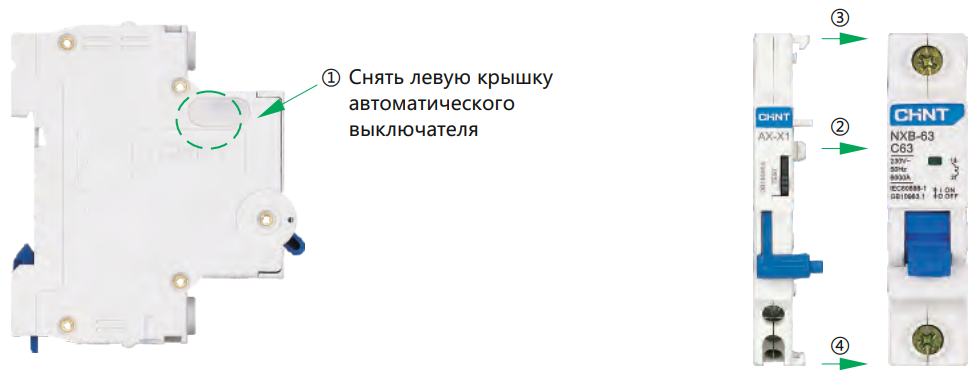

Возможна сборка с использованием автоматических выключателей серии NXB-63, NXB-40, схема сборки приведена ниже.
После сборки AX-X1 и автоматического выключателя установите их на стальную монтажную рейку TH 35–7.5.

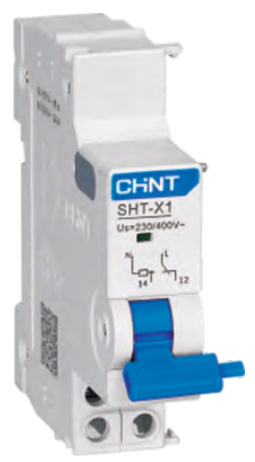

Независимый расцепитель SHT-X1 для NXB-63
Параметры и характеристики
- Номинальное напряжение изоляции ( Ui ): 500 В.
- Номинальный рабочий ток: зависит от рабочего напряжения (подробнее см. таблицу 1 в оригинальной инструкции).
- Категория применения: AC-12, DC-12.
- Характеристики срабатывания: устройство надежно работает в пределах 70% ~ 110% номинального напряжения цепи управления, обеспечивая размыкание автоматического выключателя.
- Индикация состояния и работа клемм:
- При разомкнутом расцепителе загорается внешний индикатор безопасности (клемма C2).
- При замкнутом расцепителе соединяются клеммы C2 и 14, при этом должен загореться внешний индикатор предупреждения.
- При нажатии подключенной внешней кнопки (когда расцепитель замкнут) происходит срабатывание механизма, что приводит к размыканию силовых контактов автоматического выключателя.
- Визуальный контроль: при срабатывании на индикаторе расцепителя появляется соответствующая отметка (механический индикатор выпадения/срабатывания).
- Механическая износостойкость: ≥4000 циклов.

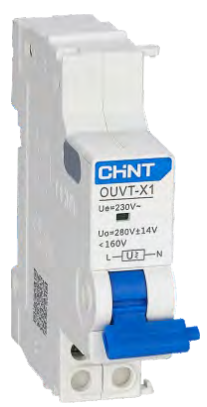

Расцепитель максимального/минимального напряжения OUVT-X1 для NXB-63
Основная функция
Для обеспечения защиты от максимального/минимального напряжения необходимо выполнить сборку с использованием автоматического выключателя.
Параметры и характеристики
- Расцепитель производится с автоматическим выключателем серии NXB-63. Логика работы устройства следующая:
- Автоматическое отключение: Когда прилагаемое напряжение снижается до 35% Ue или повышается до 95–105% от заданного значения максимального напряжения, расцепитель должен привести к срабатыванию автоматического выключателя.
- Блокировка включения: Если прилагаемое напряжение составляет менее 35% Ue или более 105% от расцепителя должно препятствовать замыканию (включению) автоматического выключателя.
- Нормальная работа: Когда напряжение питания составляет более 85% Ue и менее 95%, автоматический выключатель должен иметь возможность нормально замкнуться.
- Верхний предел: Верхний предел приложенного напряжения должен быть менее 110% от заданного значения максимального напряжения.
Износостойкость
- Механическая и электрическая износостойкость после сборки расцепителя с автоматическим выключателем должна составлять ≥ 4000 рабочих циклов, из которых:
- По 500 циклов для срабатывания при максимальном и минимальном напряжении.
- 3000 циклов для обычного размыкания/замыкания автоматического выключателя.
Уборка и установка изделия
OUVT-X1 можно собрать с использованием автоматического выключателя серии NXB-63 или NXB-40, схема сборки приведена ниже.
UVT-X1 Расцепитель минимального напряжения
Основная функция
Для обеспечения защиты от максимального напряжения необходимо выполнить сборку с использованием автоматического выключателя.
Параметры и характеристики
Вот технические данные и рабочие параметры расцепителя минимального напряжения UVT – X1:
- Номинальное рабочее напряжение ( Ue ): 230 В переменного тока.
- Номинальное напряжение изоляции ( Ui ): 500 В.
Характеристики действия
Устройство работает по следующей логике в зависимости от уровня напряжения в сети:
- Блокировка включения: При напряжении ≥ 35% Ue , изделие должно препятствовать замыканию (включению) автоматического выключателя.
- Автоматическое размыкание: Когда прилагаемое напряжение снижается до уровня ≥ 70% Ue , изделие должно сработать и вызвать размыкание автоматического выключателя.
- Возможность замыкания: Когда прилагаемое напряжение составляет ≥ 85%, изделие должно быть способно замкнуться (разрешить включение автомата).
- Максимальный предел: Приложенное напряжение не должно превышать 110% Ue .
- Износостойкость: Механическая и электрическая износостойкость расцепителя составляет ≥4000 циклов.
Уборка и установка изделия
UVT-X1 можно собрать с использованием автоматического выключателя серии NXB-63 или NXB-40, схема сборки приведена ниже.

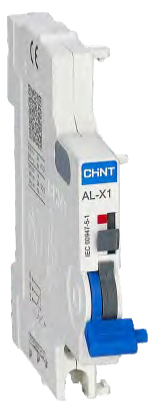

Сигнальный вспомогательный контакт AL-X1 для NXB-63
Совместимые стандарты
- IEC60947-5-1: Это международный стандарт, регулирующий требования к аппаратуре управления и коммутационным элементам (вспомогательные контакты, кнопки и т.п.).
Совместная сертификация
CE: Изделие отвечает основным требованиям директив ЕС и стандартам Европейского Союза по безопасности, здоровью и охране окружающей среды.
Основная функция
Обеспечивать на расстоянии (дистанционно):
- Индикация состояния: отображение замкнутого или выключенного автоматического выключателя в данный момент.
- Сигнализацию: передача сигнала на пульты управления, световые индикаторы или системы автоматизации для мониторинга работы сети.

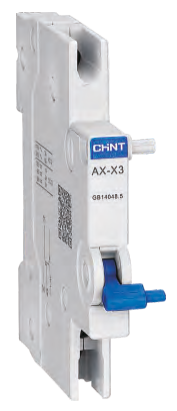

Вспомогательный контакт AX-X3
Совместимые стандарты
- IEC60947-5-1
Совместная сертификация
CE
Основная функция
Этот модуль собирается вместе с автоматическим выключателем для обеспечения дистанционной индикации состояния выключателя (замкнутый/отключенный).

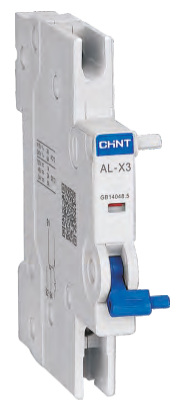

Сигнальный вспомогательный контакт AL-X3
Совместимые стандарты
- IEC60947-5-1
Совместная сертификация
CE
Основная функция
Модуль AL-X3 предназначен для дистанционной сигнализации о состоянии автоматического выключателя, но исключительно в случае его аварийного срабатывания (из-за перегрузки или короткого замыкания).
- Важное отличие: В отличие от контакта AX это устройство не изменяет состояние контактов при ручном выключении автомата. Он сигнализирует только о неисправности сети.
Независимый расцепитель SHT-X3
Основная функция
Для обеспечения дистанционного независимого расцепления необходимо выполнить сборку с использованием автоматического выключателя.
Параметры и характеристики
- Номинальное напряжение изоляции ( Ui ): 500 В.
- Номинальный рабочий ток при разных значениях номинального рабочего напряжения см. таблицу 1
- Категория применения: AC-12, DC-12.
- Свойства деяния. В пределах 70–110% номинального напряжения цепи управления расцепитель должен работать надежно, размыкая автоматический выключатель.
- На рисунке 1 показана схема соединений расцепителя.
- Когда расцепитель разомкнут, должен загореться внешний индикатор безопасности клеммы С2.
- Когда замкнутый расцепитель, должны быть соединены клеммы C2 и 14, также должен загореться внешний индикатор предупреждения.
- Когда расцепитель замкнут и подключена внешняя кнопка, расцепитель должен сработать и вызвать срабатывание и размыкание автоматического выключателя.
- При этом на индикаторе расцепителя должна отображаться метка срабатывания.
- Механическая износостойкость: 4000 циклов.

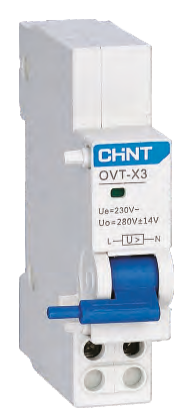

OVT-X3 Расцепитель напряжения
Параметры и характеристики
- Номинальное рабочее напряжение ( Ue ): 230 В переменного тока, 50 Гц (или 60 Гц).
- Номинальное напряжение изоляции ( Ui ): 500 В.
- Заданное значение максимального напряжения (Uvo): 280 В.
- Характеристики действия расцепителя. Когда напряжение главной цепи находится в пределах 85–110% Ue, расцепитель должен быть способен поддерживать надежную работу автоматического выключателя в течение длительного времени.
- Когда напряжение главной цепи повышается до 280 В (1±5%), расцепитель, собранный с автоматическим выключателем серии NXB-125, должен сработать и вызвать размыкание данного выключателя.
- Механическая износостойкость: 4000 рабочих циклов.
Сборка и установка изделия
OVT-X3 можно собрать с помощью автоматического выключателя серии NXB-125.
Основная функция
Для обеспечения защиты от максимального напряжения необходимо выполнить сборку с использованием автоматического выключателя.
UVT-X3 Расцепитель минимального напряжения
Основная функция
Для обеспечения защиты от минимального напряжения необходимо выполнить сборку с использованием автоматического выключателя.
Параметры и характеристики
- Номинальное рабочее напряжение ( Ue ): 230 В переменного тока.
- Номинальное напряжение изоляции ( Ui ): 500 В.
- Срок службы: расцепитель составляет 4000 циклов.
- Свойства деяния. Когда приложенное напряжение составляет 35% Ue , изделие должно предотвращать замыкание автоматического выключателя; когда приложенное напряжение составляет 70% Ue , изделие должно сработать и вызвать размыкание автоматического выключателя; когда приложенное напряжение составляет 85% Ue , изделие должно быть способным замкнуться.
- Приложенное напряжение не должно превышать 110% Ue .
Сборка и установка изделия
OVT-X3 можно собрать с помощью автоматического выключателя серии NXB-125.

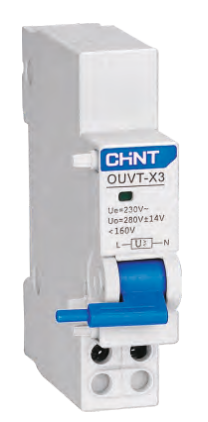

OUVT-X3 Расцепитель максимального/минимального напряжения
Основная функция
Для обеспечения защиты от максимального/минимального напряжения необходимо выполнить сборку с использованием автоматического выключателя.
Параметры и характеристики
- Номинальное рабочее напряжение ( Ue ): 230 В переменного тока, 50 Гц.
- Заданное значение максимального напряжения (Uvo): 280 В.
- Номинальное напряжение изоляции ( Ui ): 500 В.
- Характеристики срабатывания. Расцепитель собирается с автоматическим выключателем серии NXB-125.
- Когда приложенное напряжение снижено до 35% Ue или повышено до 95–105% заданного значения максимального напряжения, расцепитель должен вызвать срабатывание автоматического выключателя.
- Когда приложенное напряжение составляет менее 35% Ue или более 105% заданного значения максимального напряжения, расцепитель должен предотвращать замыкание автоматического выключателя.
- Когда напряжение питания составляет более 85% Ue и менее 95% заданного значения максимального напряжения, автоматический выключатель должен иметь возможность нормально запереться.
- Верхний предел приложенного напряжения должен быть менее 110% заданного значения максимального напряжения.
- Механическая износостойкость: 4000 рабочих циклов, из которых по 500 циклов для срабатывания при максимальном и минимальном напряжении и 3000 циклов для размыкания/замыкания автоматического выключателя.
