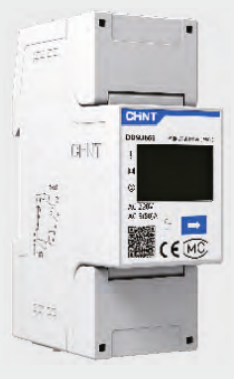

DDSU666 однофазный электронный счетчик электроэнергии (DIN-рейка)
Общие сведения
Электронный счетчик электроэнергиисерии DDSU666 имеет стандартную конструкцию монтажа на направляющей шине DIN35, измеряет активную энергию и электрические параметры. Широко применяется во внутренней энергетической оценкеи мониторинге промышленных и горнодобывающих предприятий, гостиниц, школ и крупных общественных зданий.
Основные функции и характеристики
- Стандартный крепеж на DIN-рейку 35 мм, с сегментным ЖК-дисплеем.
- Измерительная функция: характеризуется измерением активной энергии и напряжения, тока, частоты, мощности, коэффициента мощности.
Технические параметры
- Опорное напряжение - 220 В.
- Характеристики тока - Через CT: перем. ток 1,6(6) А. Прямой ввод: перем. ток 5(80)А.
- Опорная частота – 50 Гц.
- Способ представления – Сегментный ЖК-дисплей.
- Класс точности – Класс 1.
- Диапазон питающего напряжения — Нормативный диапазон рабочих напряжений: 0,9Un~1,1Un; расширенный диапазон рабочих напряжений: 0,7Un~1,2Un.
- Диапазон рабочих температур — Указанный диапазон рабочих температур: -25…+55 °C; ограничение диапазона рабочих температур: -40…+70 °C.
- Потребляемая мощность - Петля напряжения: ≤ 1 Вт/5 ВА; токовая петля: ≤ 2 ВА.

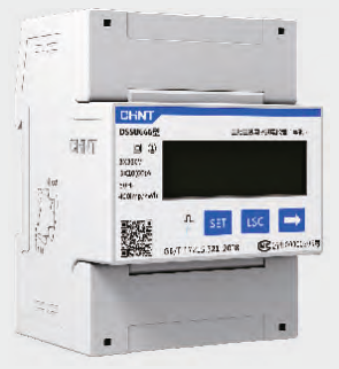

Серия DT/SSU666 трехфазный электронный счетчик электроэнергии (DIN-рейка)
Основные функции и характеристики
Электронный счетчик электроэнергии серии DT/SSU666 (DIN-рейка) имеет стандартный крепеж на DIN-рейку 35 мм; характеризуется измерением трехфазной четырехпроводной/трехфазной трехпроводной активной, реактивной энергии и электрических параметров; широко применяется во внутренней энергетической оценке и мониторинге для промышленных и горнодобывающих предприятий, гостиниц, школ и крупных общественных зданий.
- Стандартный крепеж на DIN-рейку 35 мм, с сегментным ЖК-дисплеем;
- Измерительная функция: характеризуется измерением активной/реактивной энергии, напряжения, тока, частоты, мощности, коэффициента мощности и т.п.
Технические параметры
- Опорное напряжение – 3×220/380 В, 3×57,7/100 В, 3×380 В, 3×100 В.
- Характеристики тока - Через CT: перем. ток 3 х 1,5(6)А; Прямой ввод: перем. ток 3 х 5(80)А.
- Опорная частота – 50 Гц.
- Способ представления – Сегментный ЖК-дисплей.
- Класс точности – Активная: класс 1, реактивная: класс 2.
- Диапазон питающего напряжения — Нормативный диапазон рабочих напряжений: 0,9Un~1,1 Un; расширенный диапазон рабочих напряжений: 0,7Un~1,2Un.
- Диапазон рабочих температур — Указанный диапазон рабочих температур: -25…+55 °C; ограничение диапазона рабочих температур: -40…+70 °C.
- Потребляемая мощность - Петля напряжения: ≤ 1 Вт/5 ВА (каждая фаза); токовая петля: ≤ 2 ВА.
Серия P цифровые панельные измерители
Общие сведения
Цифровые панельные измерительные приборы серии P в основном применяются для измерения на электрошкафах и всех видах электрических устройств различных электрических параметров, включая переменное/постоянное напряжение, переменный/постоянный ток, частоту, одно-/трехфазную активную мощность, одно-/трехфазный коэффициент мощности и т.д. измерение, четкое считывание, удобство, отсутствие угловых погрешностей, установка под любым углом, противодействие вибрации, помехам от внешнего магнитного поля, и являются идеальной заменой для оригинальных измерительных устройств.
Тип прибора
- Данная серия приборов может быть разделена на следующие категории в соответствии с различными функциями.
- Обычный прибор с цифровым дисплеем (отображает только одну или три электрических величины в той же категории, например: трехфазное напряжение)
- Интеллектуальный цифровой прибор (добавлена связь через интерфейс RS-485, сигнализация по верхней/нижней границе, вывод аналоговой величины и другие выводимые на дисплей прибора функции).
- Многофункциональный цифровой измеритель электроэнергии (добавлены функции для отображения всех электрических величин или величин в разных категориях исходя из дисплея и программируемого прибора).
Основные функции и характеристики
- Может производить измерения в реальном времени для всех видов электрических параметров в электрической цепи, измеряя как один параметр, так и несколько параметров одновременно в соответствии с их необходимостью.
- Характеризуется полным набором спецификаций и типов с разными размерами контура и несколькими сериями изделий.
- Все приборы разработаны в соответствии со стандартными размерами с учетом совместимости, удобного обслуживания и замены.
- Применяется новый вид монтажа карточного типа, что делает установку легкой, удобной и надежной.
- Технология производства SMT с калибровкой программного обеспечения.
- Сетевая конструкция позволяет легко подключать прибор к системам удаленного мониторинга для всех видов электросетей.

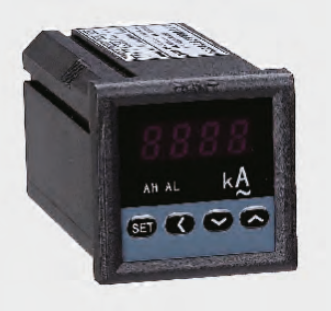

PA/PZ666 однофазный цифровой амперметр, вольтметр
Общие сведения:
Цифровой амперметр/вольтметр серии PA/PZ – это программируемый прибор нового поколения, главным образом применяемый для измерения в реальном времени и индикации тока и напряжения в электрической цепи, подходящий для случаев с относительно высокими требованиями к качеству электроэнергии и безопасности питания, а также связанными с автоматизацией.
Основные функции и характеристики:
- Измерение режима реального времени и индикация значения тока и напряжения силовой цепи.
- Диапазон отображения прибора программируется.

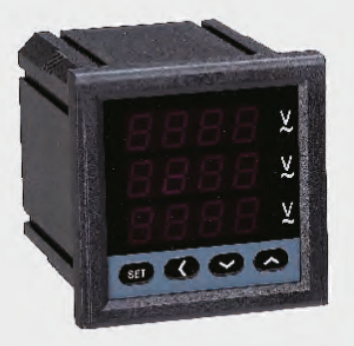

PA/PZ666S трехфазный цифровой амперметр, вольтметр
Общие сведения:
Трехфазный цифровой амперметр/вольтметр серии PA/PZ666S — это программируемый прибор нового поколения, главным образом применяемый для измерения в режиме реального времени и индикации фазного напряжения, линейного напряжения и фазного тока в трехфазной электрической цепи.
Основные функции и характеристики
- Измерение в реальном времени и индикация фазного тока, фазного напряжения, линейного напряжения в электрической цепи.
- Соотношение ток/напряжение прибора программируется.
PD666 S4 трехфазный цифровой многофункциональный измеритель
Общие сведения:
Многофункциональный трехфазный измеритель серии PD666 S4 предназначен для контроля мощности и измерения электрической энергии в сфере производства энергии, индустрии коммуникаций и строительства. В основном используется для измерения в режиме реального времени и отображения электрических параметров, таких как трехфазное напряжение, трехфазный ток, активная мощность, отрицательная мощность, частота, коэффициент мощности и энергия в электрической сети. Обмен данными осуществляется через интерфейс обмена данными RS-485 и внешнее устройство для удаленной передачи данных, широко используемое в различных системах распределения питания для контроля мощности, автоматизации производства и т.д.
Основные функции и характеристики
- Может измерять трехфазный ток, трехфазное напряжение, активную мощность, реактивную мощность, коэффициент мощности, частоту, положительную/отрицательную активную энергию и четырехквадрантную реактивную энергию.
- Со стандартным интерфейсом передачи данных RS-485 применяется стандартный протокол передачи данных Modbus-RTU, можно задавать скорость передачи данных.
- Параметры, например соотношение тока и напряжения, тип сети, коммуникационный адрес измерителя, скорость передачи данных и т.д. программируются.

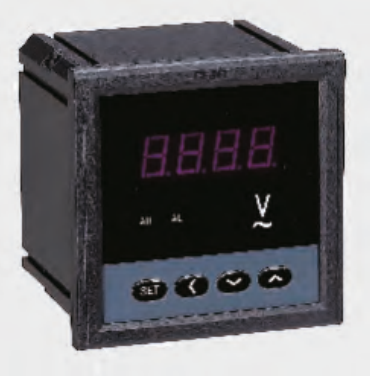

PA/PZ7777 однофазный цифровой амперметр, вольтметр
Общие сведения:
Цифровой амперметр/вольтметр серии PA/PZ7777 – это программируемый интеллектуальный прибор нового поколения, объединяющий измерение, сигнализацию, передачу, связь, главным образом применяемый для измерения в реальном времени и индикации тока и напряжения в электрической цепи. Может выводить аварийные сигналы по предельному значению для измеренного значения в соответствии с настройками и производить передачу выходного сигнала данных по измеренной электрической величине через интерфейс RS-485 и главные компьютеры.
Основные функции и характеристики
- Измерение в режиме реального времени и индикация значения тока/напряжения в цепи.
- Расширяемый для функции одностороннего вывода аналоговой величины с различными характеристиками передачи, опциональными и расширяемыми для функции вывода величины переключения реле. Может быть реализован выход аварийного сигнала по верхнему/нижнему пределу, расширяемый под интерфейс передачи данных RS-485, с применением стандартного протокола Modbus-RTU и возможностью задавать скорость передачи данных.
- Прибор характеризуется такими параметрами, как диапазон, значение аварийного сигнала по верхнему/нижнему пределу, обратная разница аварийного сигнала, коммуникационный адрес измерителя, скорость передачи, режим передачи на выходе и т. д., программируемые.

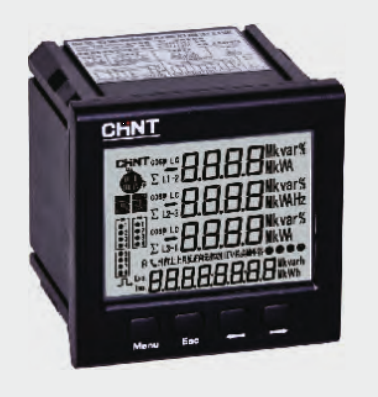

PD666 S3 трехфазное многофункциональное устройство с цифровым экраном
Общие сведения:
Многофункциональный трехфазный измеритель с ЖК-дисплеем серии PD666-S3 предназначен для контроля мощности и измерения электрической энергии в сфере производства энергии, индустрии коммуникаций и строительства. В основном используется для измерения в режиме реального времени и отображения электрических параметров, таких как трехфазное напряжение, трехфазный ток, активная мощность, отрицательная мощность, частота, коэффициент мощности и энергия в электрической сети. Обмен данными осуществляется через интерфейс обмена данными RS-485 и внешнее устройство для удаленной передачи данных, широко используемое в различных системах распределения питания для контроля мощности, автоматизации производства и т.д.
Основные функции и характеристики
- Может измерять трехфазный ток, трехфазное напряжение, активную мощность, реактивную мощность, фактор мощности, частоту, положительную/отрицательную активную энергию и четырехквадрантную реактивную энергию.
- Со стандартным интерфейсом передачи данных RS-485 применяется стандартный протокол передачи данных Modbus-RTU, можно задавать скорость передачи данных.
- Параметры, например соотношение тока и напряжения, тип сети, коммуникационный адрес измерителя, скорость передачи данных и т.д. программируются.
PD7777 однофазный цифровой многофункциональный измеритель
Общие сведения:
Представляя новое поколение программируемых интеллектуальных приборов, однофазный многофункциональный цифровой измеритель серии PD7777-□ предназначен для контроля мощности и измерения электрической энергии в сфере производства энергии, индустрии коммуникаций и строительства, сочетая в себе функции измерения и связи. В основном используется для измерения в режиме реального времени и отображения электрических параметров, таких как напряжение, ток, активная мощность, отрицательная мощность, частота, коэффициент мощности, четырехквадрантная энергия. Обмен данными осуществляется через интерфейс обмена данными RS485 и внешнее устройство, широко используемое в различных системах распределения питания для контроля мощности, автоматизации производства, распределительных шкафах и т. д. со стандартным интерфейсом связи, удобным для взаимодействия с главным компьютером при осуществлении удаленной передачи данных.
Основные функции и характеристики
- Может измерять однофазный переменный ток, напряжение, активную/реактивную мощность, коэффициент мощности, частоту, положительную/отрицательную и реактивную энергию.
- Расширяемый для двухстороннего ввода величины переключения и двухстороннего вывода величины переключения для реализации удаленной связи и дистанционного управления для местных или удаленных сигналов переключения.
- Такие параметры, как соотношение тока/напряжения, режим индикации электрической величины, показания счетчика, режим отображения количества электрической энергии, коммуникационный адрес измерителя, скорость передачи, выходной объект передачи, выходной диапазон передачи, объект аварийной сигнализации, верхний/нижний предел сигнализации и т. д., можно программировать и произвольно.

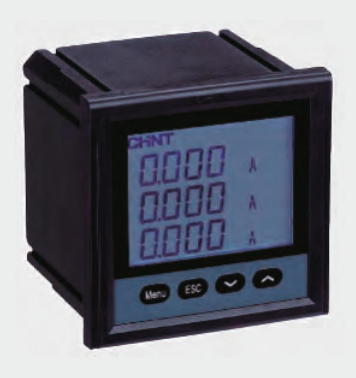

PA/PZ7777 S трехфазный цифровой амперметр, вольтметр
Общие сведения:
Трехфазный цифровой амперметр/вольтметр серии PA/PZ7777 S — это программируемый интеллектуальный прибор нового поколения, главным образом применяемый для измерения в реальном времени и индикации фазного напряжения, линейного напряжения и фазного тока в трехфазной электрической цепи, осуществляя дистанционную передачу или аналоговый интерфейс.

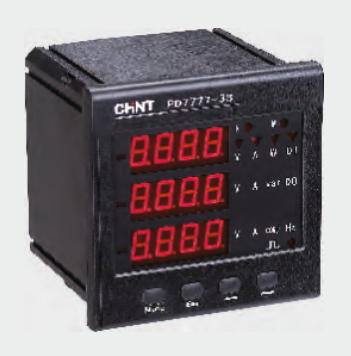

PD7777 S3 трехфазный цифровой многофункциональный измеритель с ЖК-дисплеем
Общие сведения:
Представляя новое поколение программируемых интеллектуальных приборов, однофазный цифровой многофункциональный измеритель серии PD7777-S3 предназначен для контроля мощности и измерения электрической энергии в сфере производства энергии, индустрии коммуникаций и строительства, сочетая в себе функции измерения и связи. В основном используется для измерения в режиме реального времени и отображения электрических параметров, таких как напряжение, ток, активная мощность, отрицательная мощность, частота, коэффициент мощности, четырехквадрантная энергия. Обмен данными осуществляется через интерфейс обмена данными S3 и внешнее устройство, широко используемое в различных системах распределения питания для контроля мощности, автоматизации производства, распределительных шкафах и т. д. со стандартным интерфейсом связи, удобным для взаимодействия с главным компьютером при осуществлении удаленной передачи данных.
Основные функции и характеристики
- Может измерять трехфазный ток, напряжение, активную/реактивную мощность, коэффициент мощности, частоту, положительную/отрицательную энергию и четырехквадрантную реактивную энергию.
- Со стандартным интерфейсом передачи данных RS-485, применяющим стандартный протокол передачи данных Modbus-RTU, можно задавать скорость передачи данных с помощью функции ввода величины переключения.
- Расширенные функции: функция четырехстороннего вывода аналоговой величины; функция четырехстороннего вывода величины переключения (функции «удаленной связи» и «дистанционного управления»).
- Такие параметры, как соотношение тока и напряжения, режим индикации электрической величины, показания счетчика, режим отображения количества электрической энергии, коммуникационный адрес измерителя, скорость передачи данных, выходной объект передачи, выходной диапазон передачи, объект аварийной сигнализации, верхний/нижний предел сигнализации и т.д., можно программировать и произвольно.
PD7777 S4 трехфазный цифровой многофункциональный измеритель
Общие сведения:
Представляя новое поколение программируемых интеллектуальных приборов, однофазный многофункциональный цифровой измеритель серии PD7777-nS4 предназначен для контроля мощности и измерения электрической энергии в сфере производства энергии, индустрии коммуникаций и строительства, сочетая в себе функции измерения и связи. В основном используется для измерения в режиме реального времени и отображения электрических параметров, таких как напряжение, ток, активная мощность, отрицательная мощность, частота, коэффициент мощности, четырехквадрантная энергия. Обмен данными осуществляется через интерфейс обмена данными S3 и внешнее устройство, широко используемое в различных системах распределения питания для контроля мощности, автоматизации производства, распределительных шкафах и т. д. со стандартным интерфейсом связи, удобным для взаимодействия с главным компьютером при осуществлении удаленной передачи данных.
Основные функции и характеристики
- Может измерять трехфазный ток, напряжение, активную/реактивную мощность, коэффициент мощности, частоту, положительную/отрицательную энергию и четырехквадрантную реактивную энергию.
- Со стандартным интерфейсом передачи данных RS-485, применяющим стандартный протокол передачи данных Modbus-RTU, можно задавать скорость передачи данных с помощью функции ввода величины переключения.
- Расширение функции: функция четырехстороннего вывода аналоговой величины; функция четырехстороннего вывода величины переключения (функции «удаленной связи» и «дистанционного управления»).
- Такие параметры, как соотношение тока/напряжения, режим индикации электрической величины, показания счетчика, режим отображения количества электрической энергии, коммуникационный адрес измерителя, скорость передачи, выходной объект передачи, выходной диапазон передачи, объект аварийной сигнализации, верхний/нижний предел сигнализации и т. д., можно программировать и произвольно.
