Реле, индикаторы и кулачковые переключатели CHINT для электрощитов

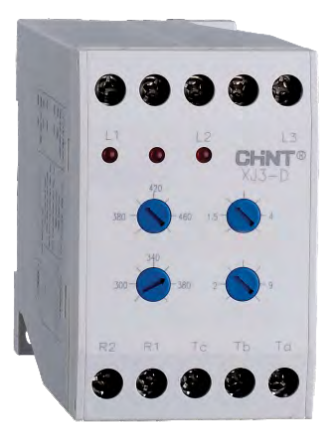

Реле контроля фаз XJ3-D

Назначение

Реле контроля фаз XJ3-D предназначено для защиты электродвигателей и электроустановок, подключенных к трехфазной сети, в случаях: обрыва фазы, нарушения чередования фаз, перенапряжения, падения напряжения.

Принцип работы

• При подаче на реле контроля фаз трехфазного напряжения, если напряжение в пределах нормы и соблюден порядок чередования фаз, то контакты реле Tc и Ta замыкаются, и на катушку контактора электродвигателя подается напряжение, управляющее его включением.
• В случае одной из вышеперечисленных аварийных ситуаций замыкаются контакты Tc и Tb, и контактор отключается.
• А также загорается индикатор, указывающий на причину срабатывания реле.

Технические характеристики (NJDC-17)

Общие сведения

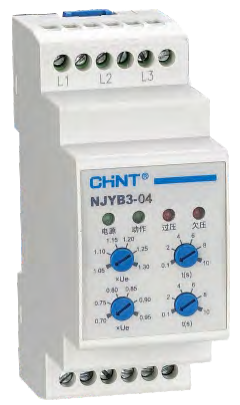

• Реле контроля фаз NJYB3 используется для контроля повышенного напряжения, пониженного напряжения, обрыва фазы, последовательности фаз и несимметрии фаз в трехфазных трехпроводных цепях 380 В и трехфазных четырехпроводных цепях 220 В с частотой 50/60 Гц.
• В частности, оно используется в системах регулирования питания, системах кондиционирования воздуха и двигателях.
• Это реле обеспечивает защиту от напряжения. После обнаружения сигнала напряжения реле обрабатывает входной сигнал, определяет, имеет ли место повышенное напряжение, пониженное напряжение, обрыв фазы, ошибочная фаза или несимметрия и точно и устойчиво регулирует работу с помощью встроенного микропроцессора.

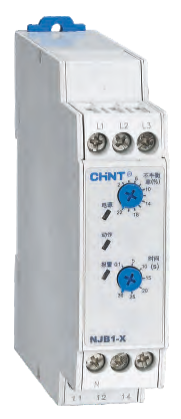

Реле контроля фаз NJB1-X

Общие сведения

• Реле контроля фаз NJB1-X (далее – «реле») используются в цепях управления 380–480 В переменного тока с частотой 50/60 Гц как элементы для защиты последовательности фаз, контроля обрыва фаз и несимметрии фаз и замыкают или размыкают силовую цепь.
• Реле с истинным среднеквадратическим значением трехфазного напряжения обеспечивает надежную рабочую защиту.
• Изделия отвечают требованиям стандарта МЭК 60947-5-1.

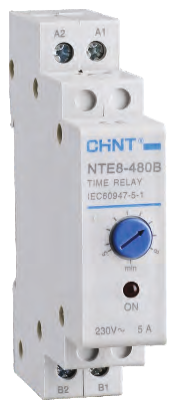

Реле времени NTE8

Описание

Реле времени NTE8 предназначены для включения и выключения потребителей в заданное время в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных системах.

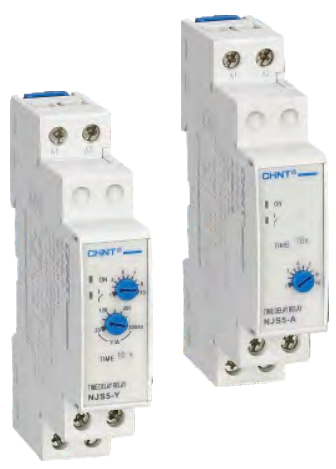

Реле времени NJS5

Описание

Реле времени предназначены для включения и выключения потребителей на время в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных системах.

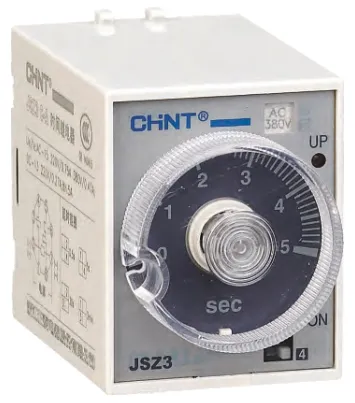

Реле времени Реле задержки JSZ3

Назначение

Реле времени NJS5 предназначены для включения и выключения потребителей в заданное время в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных системах.

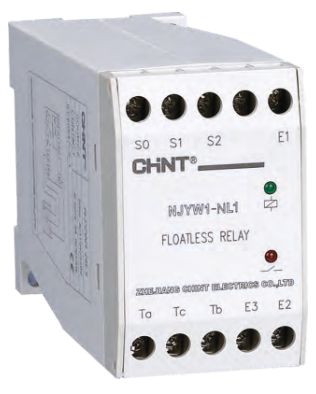

NJYW1 Реле контроля уровня жидкости

Описание

• Реле контроля уровня жидкости NJYW1 предназначены для контроля уровня жидкости и применяются в схемах релейной защиты и автоматики управления наполнением и сливом резервуаров, бассейнов, водонапорных башен.
• Реле NJYW1 не используются для контроля бензина, смазки, дистиллированной воды, керосина, этиленгликоля, сжиженного газа.

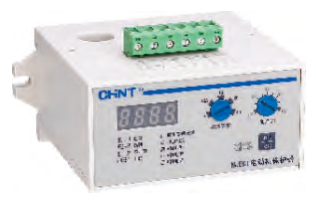

Устройство защиты двигателя серии NJBK1

Общие сведения

Устройство защиты двигателя серии NJBK1 (далее — защитное устройство) применяется для защиты двигателей переменного тока частотой 50 Гц, номинальным напряжением изоляции 690 В и ниже, с рабочим током в диапазоне 1–400 А от перегрузки, обрыва фазы, нарушения баланса токов и других проблем в режиме непрерывной.

Условия эксплуатации

• Высота над уровнем моря: не более 2000м.
• Температура окружающей среды: от –5 до +40 °C; при среднесуточной температуре выше +35 °C.
• Атмосферные условия: при максимальной температуре +40 °C относительная влажность воздуха не должна превышать 50%. При более низких температурах допускается повышение влажности, например, при +20 С относительная влажность может достигать 90%, при этом необходимо принять меры для предотвращения образования конденсата вследствие изменения температуры.
• Категория загрязнения окружающей среды: 3.
• Угол между плоскостью монтажа и вертикальной плоскостью: не должен превышать ±5°.
• Места, где отсутствует взрывоопасная атмосфера: и газы в концентрации, способной привести к коррозии металла и повреждению изоляции, а также отсутствует электропроводящая пыль.
• Места, защищенные от дождя и снега: при отсутствии пара.
• Места, где отсутствуют сильные тряски, удары и вибрация.
• Категория установки: III.
• Электромагнитное окружение: B.
• Степень защиты корпуса: IP20.
• Номинальный режим работы: непрерывный или восьмичасовой режим.

Характеристики конструкции

• Характеристики конструкции
• Ручка установки значения тока и порога срабатывания.
• Светодиодный семисегментный индикатор отображает текущее значение тока, состояние настройки, код ошибки и другую информацию о максимальном значении фазы.
• Есть защита от перегрузки с возвратно-зависимой выдержкой времени, защита от обрыва фазы, защита от нарушения баланса токов в линиях трехфазного напряжения, а также другие функции.
• 5 дополнительных встроенных кривых защиты от перегрузки для разных случаев применения.
• Проверка/сброс. Порядок работы: кратковременно нажмите кнопку Test/Reset («Проверка/сброс») для моделирования действия. При длительном нажатии этой кнопки происходит переход в режим настройки. После возникновения ошибки нажмите эту кнопку для возврата в исходное состояние.
• Вставные клеммные колодки облегчают подключение к пользовательскому оборудованию.
• Простая встроенная конструкция, два способа установки: монтаж на направляющую и винтовый монтаж.
• Память неисправностей и выполненных действий. При отказе двигателя светодиодный индикатор мигает и поочередно отображает код ошибки и максимальное значение тока в фазе.

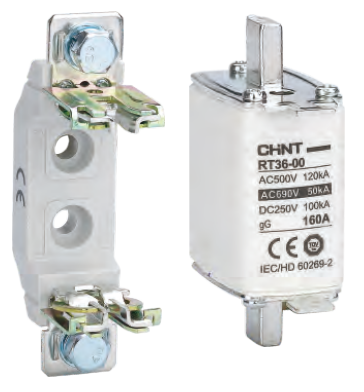

Плавкий предохранитель с ножевым контактом RT36

Общие сведения

• Плавкий предохранитель с ножевым контактом RT36 – новое изделие нашей компании. Его отличительные черты – компактные размеры, малый вес, низкая потребляемая мощность и высокая способность к отключению. Предохранители этого типа широко используются для защиты электрических устройств от перегрузки и короткого замыкания.
• Изделия этой серии делятся на типы gG и aM. К типу gG относятся обычные плавкие предохранители с полной отключающей способностью. Плавкие предохранители типа aM используются для защиты двигателей и обладают частичной способностью к отключению.
• Данное изделие соответствует стандартам GB 13539 и IEC 60269; его технические характеристики соответствуют профессиональному международному уровню.

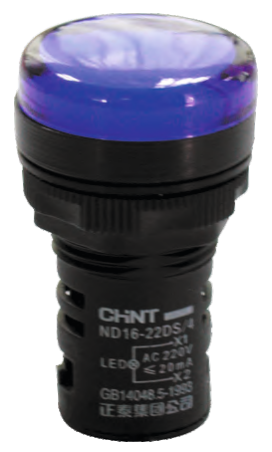

Световые индикаторы ND16

Преимущества изделия

1. Универсальная серия AC/DC.
2. Помехозащищенная серия.
3. Степень защиты: IP40.
4. 40000 часов гарантированной работы.

Общие характеристики

• Степень защиты: IP40;
• Соответствие: ДСТУ EN 60947-5-1 (МЭК/EN60947-5-1).

Условия эксплуатации и монтажа

• Температура окружающего воздуха: от -25 до +40 °C, среднесуточная температура не более +35 °C.
• Высота над уровнем моря: не более 2000м.
• Атмосферные условия: относительная влажность менее 50% при максимальной температуре +40 °C; при более низких температурах допускается более высокая влажность, например при +25 °C - 90%. При выпадении конденсата необходимо принимать соответствующие защитные меры.
• Степень загрязнения среды: 3.
• Категория перенапряжения: III.

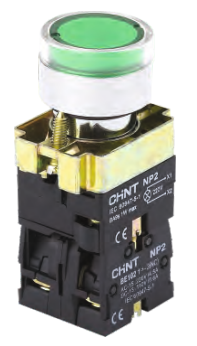

Кнопки управления NP2

Общие характеристики

• Электрические параметры: Переменный ток 50/60 Гц 415 В/постоянный ток 220 В;
• Степень защиты: IP40;
• Соответствие: ДСТУ EN 60947-5-1 (МЭК/EN60947-5-1).

Условия эксплуатации и монтажа

• Температура окружающего воздуха: от -25 до +40 °C, среднесуточная температура не более +35 °C.
• Высота над уровнем моря: не более 2000м.
• Атмосферные условия: относительная влажность менее 50% при максимальной температуре +40 °C; при более низких температурах допускается более высокая влажность, например при +25 °C - 90%. В случае выпадения конденсата при изменении температуры необходимо принимать соответствующие защитные меры.
• Степень загрязнения среды: 3.
• Категория перенапряжения: II.

Технические характеристики

• Номинальное напряжение изоляции Ui: 415 В.
• Условный тепловой ток Ith: 10 А.

Износостойкость

Коммутационный износ:

• Утопляемые и грибовидные кнопки — 5 × 105 циклов оперирования на переменном токе, 2 × 105 циклов оперирования на постоянном токе .
• Другие типы – 1 × 105 циклов оперирования.

Механический износ:

• Утопляемые и грибовидные кнопки – 1 млн циклов оперирования.
• Кнопки с подсветкой – 3 × 1 0 5 циклов оперирования.
• Другие типы – 1 × 105 циклов оперирования.

Особенности конструкции

• Невозможность демонтажа кнопки спереди из-за стопорной металлической части.
• Надежный контакт обеспечивается использованием двойных контактов для коммутации цепи и функцией самоочистки контактов.
• Замыкающие и размыкающие контакты независимы друг от друга и свободно комбинируются.
• Выводы для скрытого подключения безопасны и надежны. Применение для изготовления частей механизма и основания материалов на основе сплава алюминия с цинком придают изделию эстетический вид.
• Возможность применения в индикаторном элементе BA9 различных типов ламп для подсветки и возможность их заказа.

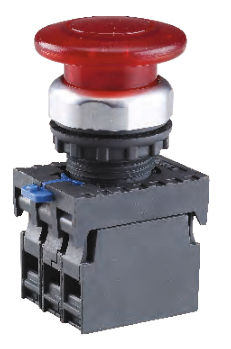

Кнопки управления NP8

Общие характеристики

• Электрические параметры: Переменный ток 50/60 Гц, 415 В/постоянный ток 250 В;
• Степень защиты: IP65;
• Соответствие: ДСТУ EN 60947-5-1 (МЭК/EN60947-5-1).

Условия эксплуатации и монтажа

• Температура окружающего воздуха: от –25 до +40 °C, среднесуточная температура не более +35 °C.
• Высота над уровнем моря: не более 2000м.
• Атмосферные условия: относительная влажность менее 50% при максимальной температуре +40 °C; при более низких температурах допускается более высокая влажность, например, при +20 °C - 90%. При выпадении конденсата необходимо принимать соответствующие защитные меры.
• Степень загрязнения среды: 3.
• Категория размещения: II.

Особенности конструкции (NP8)

• Управляющий механизм имеет поверхность с ярким цветом.
• Модульная конструкция. Отдельные элементы, такие как контакты, вспомогательные элементы, подсветка могут быть изменены для реализации различных функций.
• Удобная конструкция для установки и демонтажа.
• Наличие элементов блокировки исключает возможность неправильной установки при монтаже.
• Все клеммные винтовые соединения имеют устройство против ослабления соединения при транспортировке.
• Используются светодиоды с интенсивным светоизлучением и длительным сроком службы.

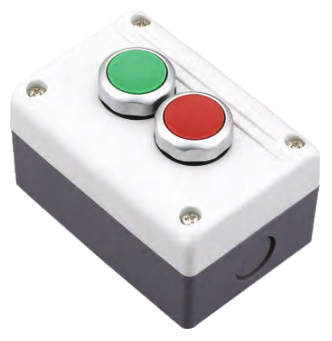

Кнопочные посты NPH1

Общие характеристики

• Электрические параметры: Переменный ток 50/60 Гц 415 В/постоянный ток 250 В;
• Степень защиты: IP54/IP40;
• Соответствие: ДСТУ EN 60947-5-1 (МЭК/EN60947-5-1).

Условия эксплуатации и размещения

• Температура окружающего воздуха: от -25 до +40 °C, среднесуточная температура не более +35 °C.
• Высота над уровнем моря: не более 2000м.
• Атмосферные условия: относительная влажность не более 50% при максимальной температуре +40°C; при более низких температурах допускается более высокая влажность, например, при +25 °C - 90%. При выпадении конденсата необходимо принимать соответствующие защитные меры.
• Степень загрязнения среды: 3.
• Категория размещения: 3.

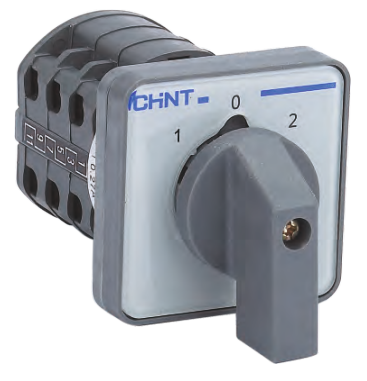

Переключатели кулачковые LW32

Назначение

Переключатели кулачковые предназначены для цепей управления и распределения электроэнергии, измерительных приборов и пуска электродвигателей.

Применение

LW32 могут использоваться в качестве основных выключателей, реверсивных переключателей, многопозиционных переключателей, переключателей для амперметра и вольтметра, переключателей для управления двигателями. Используются в электрических цепях переменного тока напряжением до 440 В.

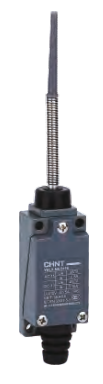

Выключатели путевые YBLX-ME/8000

Общие сведения

Выключатель путевой серии YBLX-ME/8000 используется в электрических цепях с напряжением не более Ue=380 В , 50/60 Гц или Ue=220 В переменного тока и током не более Ie=0.8 А постоянного тока или Ie=0.16 А  переменного тока.

Назначение:

• Регулировка перемещения;
• Изменение направления движения или скорости ходового механизма;
• Автоматическая регулировка станка;
• Ограничение действия или перемещение;
• Операционный контроль ходового механизма.

Стандарты:

• GB 14048.5;
• МЭК 60947-5-1;
• Пройдена обязательная сертификация изделий в Китае (CCC).

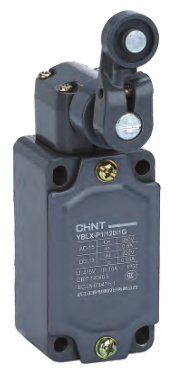

Выключатели путевые YBLX-P1

Общие сведения

Выключатель путевой серии YBLX-P1 используется в электрических цепях с напряжением не более Ue = 380 В , 50/60 Гц или Ue = 220 В  постоянного тока и током не более Ie = 5 А  переменного тока или Ie = 0.15 А  постоянного тока.

Назначение:

• Регулировка перемещения;
• Изменение направления движения или скорости ходового механизма;
• Автоматическая регулировка станка;
• Ограничение действия или перемещение;
• Операционный контроль ходового механизма.

Стандарты:

• GB 14048.5;
• МЭК 60947-5-1;
• Пройдена обязательная сертификация изделий в Китае (CCC).

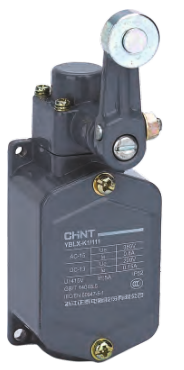

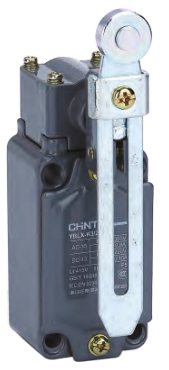

Выключатели путевые YBLX-K1

Общие сведения

Выключатель путевой серии YBLX – K1 используется в электрических цепях с напряжением не более Ue = 380 В  (50/60 Гц) или Ue = 220 В постоянного тока. Рабочий ток составляет не более Ie=5 А  для переменного тока или Ie=0.15 А  для постоянного тока.

Назначение:

• Регулировка перемещения;
• Изменение направления движения или скорости ходового механизма;
• Автоматическая регулировка станка;
• Ограничение действия или перемещение;
• Операционный контроль ходового механизма.

Стандарты:

• GB 14048.5;
• МЭК 60947-5-1;
• Изделие прошло обязательную сертификацию в Китае (CCC).

Выключатели путевые YBLX-K3

Общие сведения

Выключатель путевой серии YBLX-K3 предназначен для работы в электрических цепях с напряжением не более Ue=380 В  (50/60 Гц) или Ue=220 В  постоянного тока. Номинальный рабочий ток составляет не более Ie=5 А  для переменного тока или Ie=0.15 А  для постоянного тока.

Назначение:

• Регулировка перемещения и изменение направления движения;
• Корректировка скорости ходового механизма;
• Автоматическая регулировка работы станков;
• Ограничение хода или операционный контроль механизмов.

Стандарты и сертификация:

• Соответствие GB 14048.5 и МЭК 60947-5-1;
• Наличие обязательного сертификата CCC (Китай).
