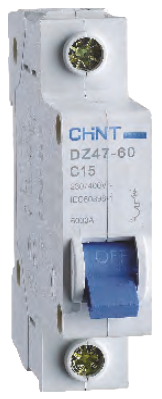

DZ47-60 Автоматические выключатели

Применение

Автоматические выключатели предназначены для защиты распределительных и групповых цепей от перегрузок и токов короткого замыкания. Применяются в вводно-распределительных щитах жилых и административных зданий, а также в промышленности.

Выключатели имеют три типа характеристики срабатывания от короткого замыкания тока и различные области применения:

Характеристики кривых:

• Кривая B 3-5 ln: Защита цепей от перегрузок и коротких замыканий, защита протяженных кабельных линий электроснабжения с системами заземления TN и IT.
• Кривая C 5-10 ln: Защита цепей от перегрузок и коротких замыканий, защита резистивных и индуктивных нагрузок с низким импульсным током.
• Кривая D 10-14 ln: Защита цепей от перегрузок и коротких замыканий, защита нагрузки с высокими импульсными токами при включении нагрузки (низковольтные трансформаторы, пусковые токи двигателей и т.п.).

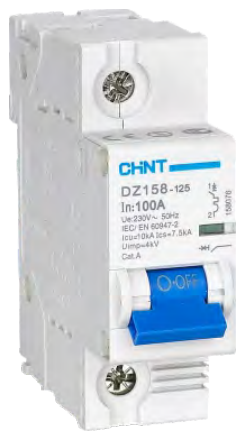

DZ158 Автоматические выключатели

Преимущества изделия

• Выключающая способность: 10 кА.
• Номинальный ток: от 63А до 125А.
• Ширина модуля: 27 мм.
• Возможность использования аксессуаров.

Применение

• Автоматические выключатели предназначены для защиты распределительных и групповых цепей от перегрузок и токов короткого замыкания.
• Применяются во вводно-распределительных щитах жилых и административных построек, а также в промышленности.
• Выключатели имеют три типа характеристики срабатывания от короткого замыкания тока и различные области применения.

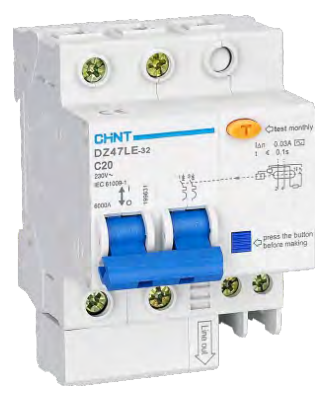

DZ47LE Дифференциальные автоматы (электронные)

Применение

• Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков, обеспечивает:
• В исполнениях с уставками срабатывания 30 и 100 мА защита людей от поражения электрическим током при прямом непреднамеренном прикосновении к токопроводящим частям электрооборудования.
• В исполнении с уставкой срабатывания 300 мА защита от пожара из-за возгорания изоляции токопроводящих частей.
• Защита от перегрузки и короткого замыкания.

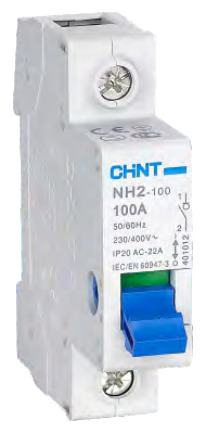

NH2 Выключатели нагрузки

Применение

• Используются для оперативного соединения и разъединения цепи.
• Эта серия аппаратов не обеспечивает защиты цепи – для этого следует использовать модульное оборудование (например, автоматические выключатели).

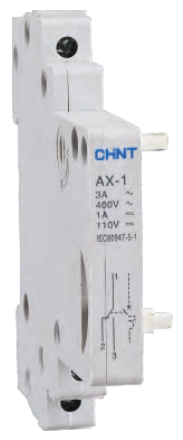

AX-1 Вспомогательный контакт для DZ158

Применение

• AX-1 служат для получения информации о состоянии контакта автоматических и дифференциальных выключателей ( DZ158 , DZ158LE ).
• Изделия стыкуют с левой стороны выключателя.

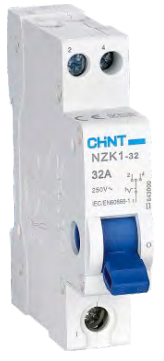

Переключатель NZK1-32

Общие сведения

• Сертификаты: KEMA.
• Номинальное напряжение: до 250 В.
• Частота: 50/60 Гц.
• Номинальный ток: 32A.
• Стандарт: МЭК 60669-1.

Условия эксплуатации

• Температура: –5…+40 °C; среднее значение не должно превышать +35 °C.
• Высота над уровнем моря: 2000м.
• Атмосферные условия: На месте монтажа относительная влажность не должна превышать 50% при макс. температуре +40 °C. Более высокая относительная влажность допускается при более низкой температуре.
• К примеру, относительная влажность может составлять 90% при +20 °C; необходимо принять специальные меры для предотвращения выпадения росы.
• Условия монтажа: Угол между плоскостью монтажа и вертикальной плоскостью не должен превышать ±5°.
• Монтаж: С помощью стальной монтажной рейки TH35.

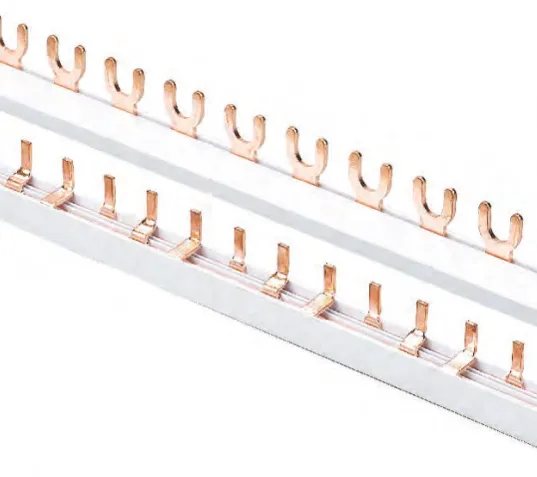

Шина

Общие сведения

Шина используется преимущественно в низковольтном распределительном оборудовании и предназначена для соединения модульных изделий шириной 18 мм.

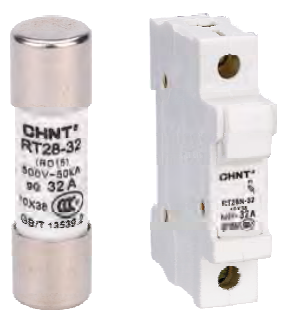

Цилиндрические плавкие вставки и держатели RT28 с индикацией

Общие сведения

Плавкие цилиндрические вставки RT28 применяются для защиты от перегрузки и короткого замыкания в распределительном оборудовании с рабочей частотой 50 Гц, номинальным напряжением 500 В и номинальным током не более 63 А (в конденсаторных блоках вместо этого устройства рекомендуется применять плавкие предохранители RT3).

На корпусе плавкой вставки имеется сигнальное устройство (обозначение X), состоящее из неоновой лампы и резисторов.

Плавкие вставки RT28-32 и RT28-63 делятся на типы gG и aM:

• Тип gG: обычные плавкие вставки с полной отключающей способностью (общего назначения).
• Тип aM: используются для защиты двигателей и обладают частичной выключающей способностью (устойчивы к пусковым токам).

Изделие соответствует стандартам IEC 60269.

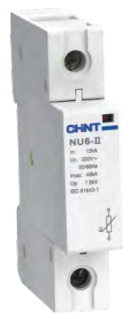

NU6-II Ограничитель импульсных перенапряжений (ПЗИП)

Характеристики

• Отвечает: международные сертификаты находятся в стадии оформления.
• Количество полюсов: 1, 2, 3, 4.
• Электрические параметры: переменный ток 230/400 В, 50/60 Гц.
• Применение: защита электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или других переходных перенапряжений.
• Соответствует: ГОСТ Р 51992 (аналог международного стандарта IEC 61643-1).

Функции

• Изделие состоит из двух независимых компонентов: сменного защитного модуля 4 и основания 2.
• Когда устройство повреждено, часть 3 (индикатор) указывает на необходимость замены сменного защитного модуля 4 без отключения цепей.
• Часть 1 предназначена для исключения установки переменного модуля с неподходящими параметрами максимального длительного рабочего напряжения.

Устройства защиты от перенапряжений серии NXU-II

Совместимые стандарты

IEC/EN61643-1.1

Совместная сертификация

CE (Европейское соответствие).

Основная функция

Молниезащита и защита от перенапряжений для шкафа ввода сетевого питания.

Технические параметры

• Максимальный ток разряда 20, 40, 65, 100
• Максимальное непрерывное рабочее напряжение ( Uc , В переменного тока) 255, 275, 320, 385, 440
• Номинальный ток разряда 10, 20, 30, 40
• Уровень защиты от перегрузок по напряжению 1.2, 1.3, 1.5, 1.6, 1.8, 1.9, 2.0, 2.2.
• Количество полюсов 1P, 2P, 3P, 4P, 1P+N, 3P+N Соединительные провода 16.
• Момент затяжки (Н·м) 2.0.
• Степень защиты IP 20

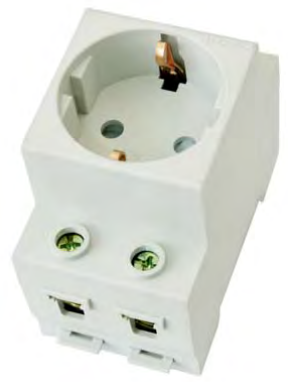

Модульные розетки AC30-111

Общие сведения

Предназначена для установки в распределительный щит и служит для подключения переносного светильника или электрического инструмента малой мощности при профилактических и ремонтных работах в электрической сборке по месту установки.

Совет по монтажу:

При планировании щита учитывайте, что модульная розетка обычно выступает вперед чуть больше стандартных автоматических выключателей. Убедитесь, что глубина щита позволяет закрыть дверцу при вставленной вилке (если это предусмотрено режимом работы).

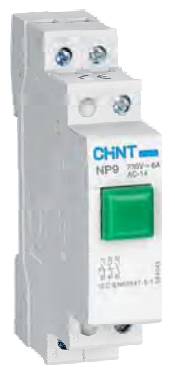

NP9 Кнопки

Характеристики

• Электрические параметры: переменный ток 230 В, 50/60 Гц.
• Категория применения: AC-14 (управление электромагнитными нагрузками малой мощности).
• Номинальный условный тепловой ток Ith: 16 А.
• Номинальный рабочий ток Ie: 6А.
• Номинальное напряжение изоляции ( Ui ): 500 В.
• Выдерживаемое номинальное импульсное напряжение: Uim 5000 В.
• Степень защиты: IP20.
• Соответствие: ГОСТ Р 50030.5.1.

Условия нормальной работы и установки

• Температура: от –25°C до +40°C. среднесуточная – не более +35°C.
• Высота над уровнем моря: не более 2000м.
• Влажность: не более 50% при +40°C. допускается до 90% при +20°C (при условии принятия мер против выпадения росы).
• Категория размещения: III.
• Категория загрязнения среды: 2.
• Тип установки: На стандартный рельс TH35-7,5; угол наклона не должен превышать ±5°.

Технические данные (Сигнальные устройства)

Износостойкость (операций):

• Коммутационная: 100 times 10^3.
• Механическая: 250 times 10^3.

Параметры сигнальной лампочки:

• Номинальное рабочее напряжение: 24, 110, 230 В переменного и постоянного тока;
• Номинальный рабочий ток: менее 20 мА.

Срок службы:

• Лампа накаливания: более 1 000 часов.
• Неоновая лампа: более 2 000 часов.
• Светодиодная (LED): более 30 000 час.

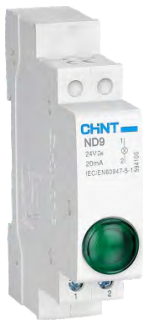

ND9 Световые индикаторы

Характеристики

• Электрические параметры: переменный ток 230 В, 50/60 Гц.
• Номинальное напряжение изоляции Ui: 500 В.
• Степень защиты: IP20.
• Номинальный рабочий ток Ie: менее 20 мА.
• Срок службы светодиода: более 30000 часов.
• Соответствует: ГОСТ Р 50030.5.1.

Условия нормальной работы и установки

• Температура воздуха: от –25°C до +40°C, среднесуточная температура не более +35°C.
• Высота над уровнем моря: не более 2000м.
• Условия окружающей среды: В месте установки относительная влажность при максимальной температуре +40°С не более 50%, при более низкой температуре допускается более высокая влажность. К примеру, при +20°С относительная влажность 90%. При вероятности выпадения росы необходимы дополнительные меры защиты.
• Категория размещения: III.
• Категория загрязнения среды: II.
• Вид установки: На стандартном рельсе TH35-7,5; угол наклона между монтажной поверхностью и вертикальной плоскостью не более 5°.

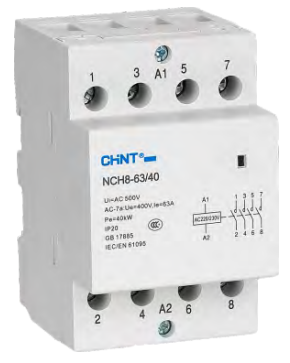

NCH8 Модульные контакторы

Характеристики

• Тип NCH8-20 соответствует CB, SEMKO, ESC; Тип NCH8-63 соответствует CE.
• Электрические параметры: переменный ток 20, 25, 40, 63 А; 230 В, 50/60 Гц.
• Категория применения: AC-1, AC-7a, AC-7b.
• Соответствует: ГОСТ Р 51731.

Преимущества

• Компактный дизайн и модульное исполнение.
• Использование материалов, обеспечивающих высокие изоляционные свойства, надежную работу и повышенную безопасность.
• Эстетический вид. Наличие наглядной и понятной схемы подключения.
• Экономия энергии.

NCH8-M Модульный контактор с ручным управлением

Назначение

Модульный контактор переменного тока с ручным управлением серии NCH8-M (здесь и далее именуемый «контактор») главным образом используется в системах питания с номинальным напряжением переменного тока 50/60 Гц до 400 В и номинальным рабочим током до 63 А. Он используется как дистанционно управляемый или управляемый АС-7а (неиндуктивная погрузка или погрузка с малой индуктивностью / резистивные электропечи, бытовые приборы и низкоиндуктивная погрузка аналогичных устройств). Контактор не предназначен для отключения тока короткого замыкания, поэтому его следует использовать в комплекте с соответствующим устройством защиты от короткого замыкания.

Стандарт производства: IEC/EN 61095, IEC/EN 60947-4-1.

Нормальные условия эксплуатации

• Температура окружающего воздуха от -25 до +70 °С.
• влажность: относительная влажность < 50% при +40 °С; до 90% при +20 °С.
• Высота над уровнем моря: <2000 м.
• Категория загрязнения: класс 2
• Категория установки: класс II.
• Степень защиты: IP20.
• Условия монтажа: вертикальный монтаж; наклон монтажной поверхности в любом направлении не должен превышать 5°; для установки используется стальная монтажная рейка TH35-7.5.
• Условия эксплуатации: напряжение срабатывания (85–110%) Us, напряжение размыкания (20–75%) Us.

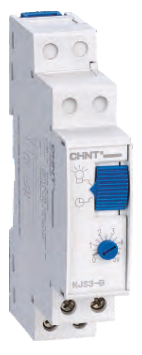

Реле времени серии NJS3

Общие сведения

Реле времени серии NJS3 используется главным образом в качестве элемента для регулирования по времени цепи управления с переменным током частотой 50/60 Гц и номинальным напряжением питания до 220 В; оно запирает или размыкает цепь в заданное время.

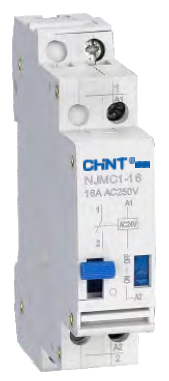

Импульсное реле NJMC1

Назначение

Импульсное реле NJMC1 предназначено для управления освещением, электроустановками и т.п. из нескольких мест по двухпроводной линии посредством параллельно соединенных кнопочных выключателей.
