Шинопровід "Distritech" на струми 160–800 А
Опис системи
Розподільчий шинопровід "Distritech" — це шинопровід середньої потужності, який застосовується як живильна лінія в системі з номінальним струмом від 160 до 800 А з можливістю підключення великої кількості споживачів протягом усієї траси, а також їх оперативного переміщення та додавання. Конструктивно шинопровід являє собою систему шин з повітряною ізоляцією, зібраних в алюмінієвому корпусі.
Сфера застосування
Розподільчий шинопровід використовується в будівництві для забезпечення електричного з'єднання електротехнічного обладнання в ланцюгах змінного струму з напругою до 1 кВ і номінальним струмом до 800 А. Система "Distritech" включає повний набір необхідних елементів для побудови траси будь-якої складності. Розподільчий шинопровід "Distritech" відповідає новітнім європейським нормативам. Кожен елемент проходить повний комплекс випробувань після виготовлення.

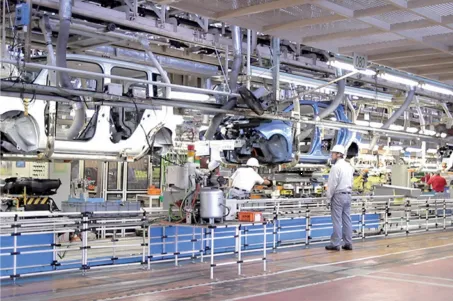

Виробничі лінії
Житлові комплекси
Спортивні споруди
Переваги
- Відповідає новим стандартами ДСТУ EN 61439-6:2017;
- Алюмінієвий корпус з площею перетину, що дозволяє використовувати корпус в якості PE-провідника;
- Матеріали, що застосовуються дозволяють використовувати у вологих високий
- Ступінь захисту IP55;
- Простий і швидкий монтаж;
- Безпечне встановлення і демонтаж коробок відводу потужності.
Шинопровід з алюмінієвими провідниками
Призначення:
Побудова прямих ділянок траси шинопроводу.
Характеристики:
- Ступінь захисту IP55.
- Алюмінієвий корпус в якості PE-провідника.
- Довжини вказуються між вісями з'єднувальних секцій.

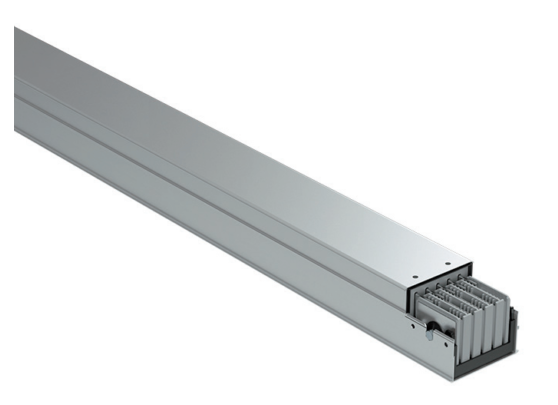

Пряма секція без точок відведення
Призначення:
- Організація відводу потужності від шинопроводу.
Характеристики:
- Ступінь захисту IP55.
- Алюмінієвий корпус в якості PE-провідника.
- Довжини вказуються між вісями з'єднувальних секцій.
- Підключення та відключення коробок може здійснюватися без відключення шинопровода від мережі.
- Відстані між точками відведення можуть бути змінені за погодженням із замовником.

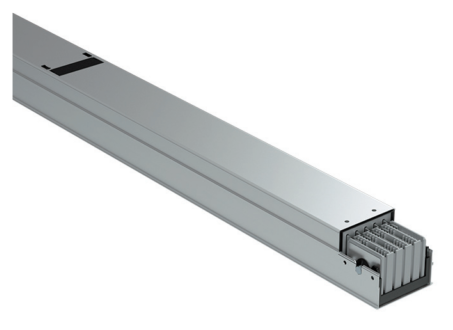

Пряма секція з точками відведення
Призначення:
Горизонтальний поворот траси.
Характеристики:
- Ступінь захисту IP55.
- Алюмінієвий корпус в якості PE-провідника.
- Довжини вказуються до вісі з'єднувальної секції.

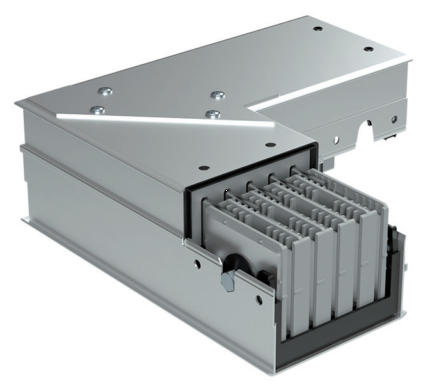

Горизонтальний кут, тип 1
Призначення:
Горизонтальний поворот траси.
Характеристики:
- Ступінь захисту IP55.
- Алюмінієвий корпус в якості PE-провідника.
- Довжини вказуються до вісі з'єднувальної секції.
Горизонтальний кут, тип 2
Призначення:
Вертикальний поворот траси.
Характеристики:
- Ступінь захисту IP55.
- Алюмінієвий корпус в якості PE-провідника.
- Довжини вказуються до вісі з'єднувальної секції.

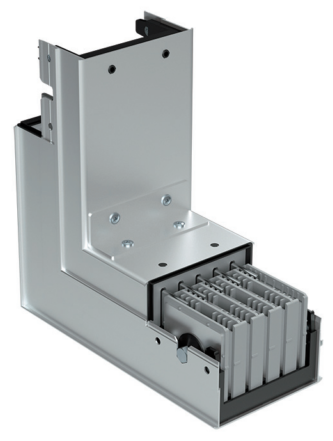

Вертикальний кут, тип 1
Призначення:
Вертикальний поворот траси.
Характеристики:
- Ступінь захисту IP55.
- Алюмінієвий корпус в якості PE-провідника.
- Довжини вказуються до вісі з'єднувальної секції.

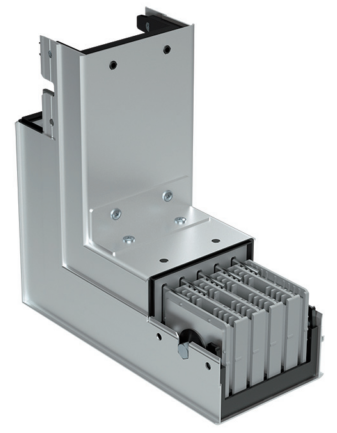

Вертикальний кут, тип 2
Призначення:
Введення шинопроводу в шафу або підключення до масляного трансформатора.
Характеристики:
- Ступінь захисту IP55.
- Алюмінієвий корпус в якості PE-провідника.
- Довжини вказуються до вісі з'єднувальної секції.

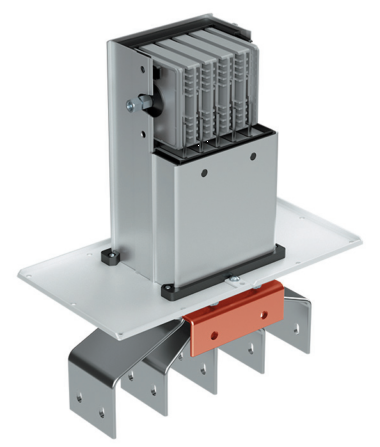

Секція введення в щит, тип 1
Призначення:
Введення шинопроводу в шафу або підключення до масляного трансформатора.
Характеристики:
- Ступінь захисту IP55.
- Алюмінієвий корпус в якості PE-провідника.
- Довжини вказуються до вісі з'єднувальної секції.

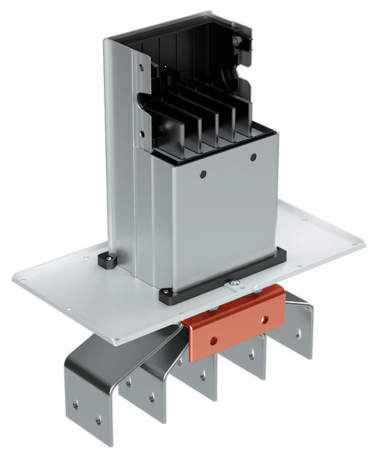

Секція підключення до трансформатора/щита, тип 2
Призначення:
Підключення шинопроводу до кабельної лінії.
Характеристики:
- Ступінь захисту IP55.
- Порошкове фарбування RAL 7035, можливі інші кольори RAL.
- Алюмінієвий корпус шинопроводу в якості PE-провідника.
- Довжини вказуються до вісі з'єднувальної секції.
Кабельна секція, тип 1
Призначення:
Підключення шинопроводу до кабельної лінії.
Характеристики:
- Ступінь захисту IP55.
- Порошкове фарбування RAL 7035, можливі інші кольори RAL.
- Алюмінієвий корпус шинопроводу в якості PE-провідника.
- Довжини вказуються до вісі з'єднувальної секції.
Кабельна секція, тип 2
Призначення:
Підключення шинопроводу до кабельної лінії.
Характеристики:
- Ступінь захисту IP55.
- Порошкове фарбування RAL 7035, можливі інші кольори RAL.
- Алюмінієвий корпус шинопроводу в якості PE-провідника.
- Довжини вказуються до вісі з'єднувальної секції.
Кабельна секція, тип 2
